SIL 5-4 3,3K – Präzision und Effizienz in einem kompakten Widerstandsnetzwerk
Das SIL 5-4 3,3K Widerstandsnetzwerk ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und platzsparende Möglichkeit zur Integration von vier einzelnen 3,3 kOhm Widerständen in ihren Schaltkreisen benötigen. Anstatt vier separate Bauteile zu handhaben, bietet dieses integrierte Netzwerk eine vereinfachte Bestückung, reduzierte Fehleranfälligkeit und optimierte Signalwege, was es zur überlegenen Wahl für anspruchsvolle elektronische Anwendungen macht.
Umfassende Vorteile des SIL 5-4 3,3K Widerstandsnetzwerks
Dieses Widerstandsnetzwerk wurde entwickelt, um den Anforderungen moderner Elektronik gerecht zu werden, wo Effizienz, Präzision und Bauraumoptimierung entscheidend sind. Es löst das Problem der Verwaltung und Platzierung multipler Einzelwiderstände, indem es eine integrierte und professionelle Lösung bietet.
- Platzersparnis: Durch die Integration von vier Widerständen in einem einzigen SIL-5-Gehäuse wird wertvoller Platz auf der Leiterplatte eingespart, was besonders in kompakten Geräten von Vorteil ist.
- Reduzierte Montagezeit: Die Notwendigkeit, vier separate Widerstände zu löten, entfällt. Dies beschleunigt den Bestückungsprozess signifikant und senkt die Produktionskosten.
- Verbesserte Zuverlässigkeit: Weniger Lötpunkte und Verbindungen bedeuten ein geringeres Risiko für kalte Lötstellen oder andere Montagefehler, was die Gesamtzuverlässigkeit des elektronischen Systems erhöht.
- Konsistente Leistung: Die präzise Fertigung sorgt für eine gleichbleibende Widerstandstoleranz von 2% über alle vier Widerstandselemente hinweg, was eine exakte Schaltungsperformance gewährleistet.
- Optimierte Signalintegrität: Kurze, interne Verbindungswege im Netzwerk können zu einer verbesserten Signalintegrität beitragen, indem parasitäre Effekte minimiert werden.
- Einfache Handhabung und Lagerung: Ein einzelnes Bauteil ist leichter zu identifizieren, zu lagern und zu handhaben als vier separate Widerstände.
Präzise Spezifikationen für anspruchsvolle Anwendungen
Das SIL 5-4 3,3K Widerstandsnetzwerk zeichnet sich durch seine sorgfältige Konstruktion und die Auswahl hochwertiger Materialien aus. Jeder der vier integrierten Widerstände bietet einen Nennwiderstand von 3,3 kOhm mit einer präzisen Toleranz von 2%. Diese Spezifikationen machen es zu einem verlässlichen Baustein für eine Vielzahl von elektronischen Schaltungen, von einfachen Spannungsteilern bis hin zu komplexen Signalverarbeitungsanwendungen.
Technische Details und Leistungsmerkmale

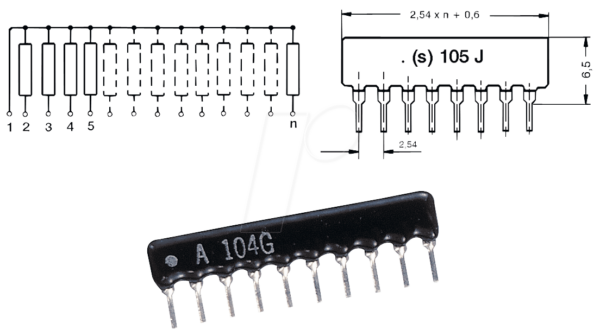

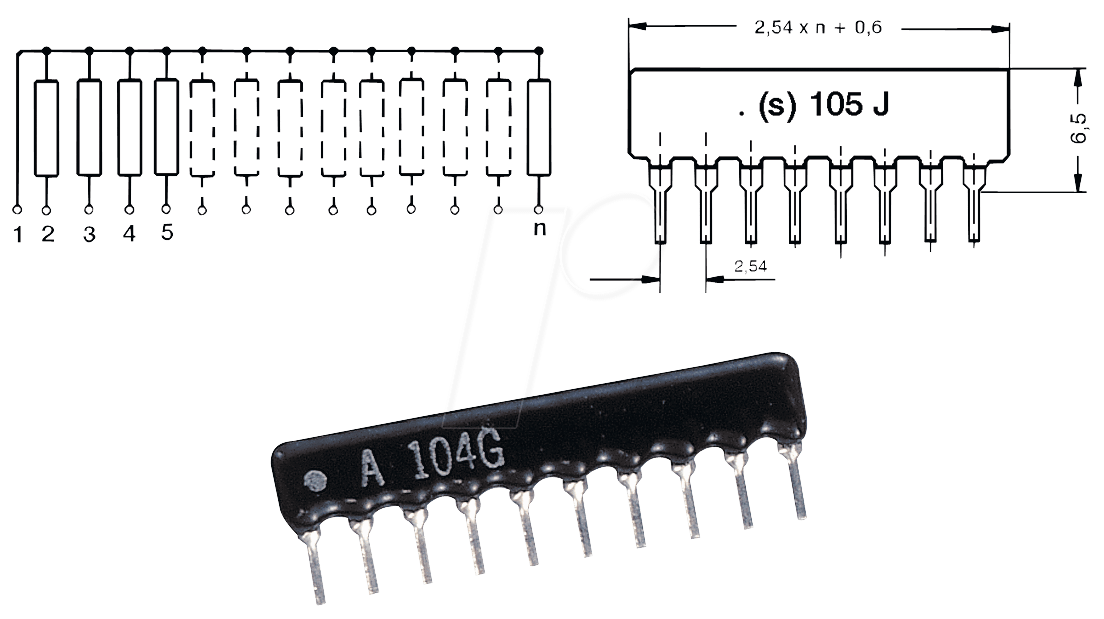

Die Bauform des SIL-5-Gehäuses (Single In-line Package) ist für die Durchsteckmontage (Through-Hole Technology, THT) konzipiert und bietet eine robuste mechanische Verbindung zur Leiterplatte. Die interne Verkapselung schützt die Widerstandselemente vor Umwelteinflüssen und mechanischer Belastung. Die elektrische Konnektivität wird über die fünf Pins des SIL-Gehäuses hergestellt, wobei ein Pin als gemeinsamer Anschluss dienen kann (je nach internem Aufbau des Netzwerks).
| Merkmal | Spezifikation |
|---|---|
| Produktkategorie | Widerstandsnetzwerk |
| Modellbezeichnung | SIL 5-4 3,3K |
| Anzahl der Widerstände | 4 |
| Nennwiderstand pro Element | 3,3 kOhm |
| Toleranz | ± 2% |
| Gehäusebauform | SIL-5 (Single In-line Package) |
| Anschlusstyp | Durchsteckmontage (THT) |
| Maximale Betriebsspannung | Herstellerangabe erforderlich; typischerweise im Bereich von 50V bis 200V für ähnliche Bauteile, abhängig von der Wattzahl des einzelnen Elements. (Detailinformationen sind essentiell für präzise Anwendungsplanung.) |
| Maximale Verlustleistung pro Element | Herstellerangabe erforderlich; typischerweise im Bereich von 0,1W bis 0,25W für SIL-Gehäuse mit dieser Pinanzahl. (Die Wattzahl bestimmt die Belastbarkeit des Netzwerks.) |
| Anwendungsgebiete | Signalverarbeitung, Datenkonverter, Filter, Spannungsteiler, Bias-Schaltungen, digitale Logikinterfaces. |
| Temperaturkoeffizient | Typischerweise im Bereich von ± 100 ppm/°C bis ± 250 ppm/°C, abhängig von der Fertigungstechnologie. (Beeinflusst die Stabilität des Widerstands bei Temperaturschwankungen.) |
| Isolationswiderstand | Hoch; typischerweise > 1 GΩ zwischen einzelnen Widerstandselementen und zwischen Elementen und Gehäuse. (Gewährleistet die elektrische Trennung und verhindert Kriechströme.) |
Vielfältige Einsatzmöglichkeiten in der Elektronikentwicklung
Das SIL 5-4 3,3K Widerstandsnetzwerk findet Anwendung in einer breiten Palette von elektronischen Systemen. Seine Fähigkeit, präzise Widerstandswerte in einem kompakten Formfaktor zu liefern, macht es ideal für:
- Digitale Signalverarbeitung: In Schnittstellen und Pegelwandlern, wo definierte Widerstände für Pull-up- oder Pull-down-Funktionen benötigt werden.
- Analogschaltungen: Als Teil von Operationsverstärkerschaltungen, Filtern oder als präzise Spannungsteiler für Referenzspannungen.
- Sensorik: Zur Kalibrierung oder Anpassung von Sensorsignalen.
- Test- und Messgeräte: Wo exakte Widerstandswerte für Kalibrierungszwecke erforderlich sind.
- Embedded Systems: In Mikrocontroller-basierten Anwendungen zur Signalaufbereitung und Steuerung.
- Prototypenentwicklung: Die einfache Handhabung vereinfacht das Aufbauen und Testen von Schaltungen.
Häufig gestellte Fragen (FAQ) zu SIL 5-4 3,3K – Widerstandsnetzwerk, 4 x 3,3 kOhm, 2%, SIL-5
Was ist ein Widerstandsnetzwerk und warum sollte ich es anstelle von einzelnen Widerständen verwenden?
Ein Widerstandsnetzwerk, wie das SIL 5-4 3,3K, ist ein einzelnes Bauteil, das mehrere Widerstände in einem Gehäuse integriert. Es wird anstelle von einzelnen Widerständen verwendet, um Platz auf der Leiterplatte zu sparen, die Montagezeit zu reduzieren, die Zuverlässigkeit zu erhöhen und potenzielle Fehlerquellen durch die geringere Anzahl von Lötpunkten zu minimieren. Für Anwendungen, bei denen mehrere Widerstände mit exakten Werten benötigt werden, bietet ein Netzwerk eine effizientere und professionellere Lösung.
Welche internen Konfigurationen sind bei einem SIL-5-Widerstandsnetzwerk üblich?
Bei einem SIL-5-Gehäuse mit vier Widerständen sind typischerweise zwei interne Konfigurationen am gebräuchlichsten: entweder sind alle vier Widerstände mit einem gemeinsamen Anschluss (Common Collector oder Common Emitter bei Transistor-Netzwerken, was hier nicht zutrifft, aber das Prinzip verdeutlicht) verbunden, oder sie sind isoliert und verfügen jeweils über eigene Anschlusspins. Bei diesem spezifischen Produkt deutet die Bezeichnung „4 x 3,3 kOhm“ und die SIL-5-Form auf eine Konfiguration hin, bei der drei Widerstände ihre Anschlüsse auf die fünf Pins verteilen und ein vierter Widerstand entweder ebenfalls über eigene Pins oder über einen gemeinsamen Anschluss verfügt. Die genaue interne Verdrahtung ist für die Anwendung entscheidend und sollte dem Datenblatt des Herstellers entnommen werden. Oftmals haben diese Netzwerke vier individuelle Widerstände und einen zusätzlichen Pin, der als gemeinsamer Anschluss für die Widerstände fungiert.
Was bedeutet die Toleranz von 2% für die Leistung des Widerstandsnetzwerks?
Die Toleranz von 2% gibt an, wie stark der tatsächliche Widerstandswert vom angegebenen Nennwert (3,3 kOhm) abweichen darf. Bei einer 2%igen Toleranz liegt der tatsächliche Widerstand jedes einzelnen Elements zwischen 3,234 kOhm (3,3 kOhm – 2%) und 3,366 kOhm (3,3 kOhm + 2%). Diese Präzision ist ausreichend für viele allgemeine elektronische Anwendungen, bei denen eine sehr exakte Schaltungsfunktion gefordert ist, aber nicht die extrem hohe Genauigkeit von 0,1% oder besser.
Für welche Art von Anwendungen ist ein Widerstand von 3,3 kOhm typischerweise geeignet?
Ein Widerstandswert von 3,3 kOhm ist sehr vielseitig und wird häufig in verschiedenen Schaltungen eingesetzt. Dazu gehören unter anderem: Pull-up- und Pull-down-Widerstände in digitalen Logikschaltungen, als Teil von Spannungsteilern zur Erzeugung von Referenzspannungen, in RC-Kombinationen für Zeitgeberschaltungen, als Strombegrenzungswiderstände (wenn die Leistungsklasse ausreicht) und als Lastwiderstände in Verstärkerschaltungen. Die genaue Anwendung hängt von den umgebenden Komponenten und der Schaltungsfunktion ab.
Wie wird die Verlustleistung pro Element bei einem Widerstandsnetzwerk angegeben und was muss ich beachten?
Die Verlustleistung pro Element gibt an, wie viel Leistung (in Watt) ein einzelner Widerstand innerhalb des Netzwerks dissipieren kann, ohne Schaden zu nehmen. Diese Angabe ist entscheidend für die Auslegung der Schaltung. Bei einem SIL-5-Gehäuse ist die Wärmeabfuhr begrenzt, und die Verlustleistung pro Element ist daher tendenziell geringer als bei einzelnen, größeren Widerständen. Typische Werte liegen oft zwischen 0,1W und 0,25W. Es ist unerlässlich, die spezifischen Daten des Herstellers zu konsultieren, um sicherzustellen, dass die erwartete Strombelastung nicht zur Überlastung und Beschädigung des Widerstandsnetzwerks führt.
Kann ich das SIL 5-4 3,3K Widerstandsnetzwerk in SMD-Projekten verwenden?
Nein, das SIL 5-4 3,3K Widerstandsnetzwerk ist ein Bauteil für die Durchsteckmontage (THT – Through-Hole Technology) und verfügt über Pins, die durch Löcher in der Leiterplatte gesteckt werden. Es ist nicht für Oberflächenmontage (SMD – Surface Mount Device) geeignet, die spezielle Gehäuseformen und Lötflächen erfordert.
Welche Umgebungsbedingungen sollte ich bei der Verwendung des Widerstandsnetzwerks berücksichtigen?
Das SIL 5-4 3,3K Widerstandsnetzwerk sollte innerhalb der vom Hersteller angegebenen Temperaturbereiche betrieben werden. Extreme Temperaturen können die Lebensdauer und die Präzision des Bauteils beeinträchtigen. Ebenso sollten hohe Luftfeuchtigkeit oder korrosive Umgebungen vermieden werden, da diese die internen Verbindungen und das Gehäuse angreifen könnten. Die Kapselung des Widerstandsnetzwerks bietet zwar einen gewissen Schutz, ist aber kein vollständiger Schutz gegen aggressive Umwelteinflüsse.
