SIL 5-4 100 – Präzisions-Widerstandsnetzwerk für anspruchsvolle Elektronikanwendungen
Für Entwickler, Ingenieure und versierte Hobbyisten, die höchste Präzision und Zuverlässigkeit in ihren Schaltungen benötigen, bietet das SIL 5-4 100 Widerstandsnetzwerk eine exzellente Lösung zur exakten Impedanzanpassung und Signalaufbereitung. Dieses Bauteil adressiert das Problem von potenziellen Ungleichgewichten und Signalverfälschungen in komplexen elektronischen Systemen, indem es eine standardisierte und äußerst stabile Widerstandsstruktur bereitstellt.
Überlegene Performance und Zuverlässigkeit
Im Gegensatz zu einzelnen diskreten Widerständen, die mehr Platz beanspruchen und schwieriger präzise einzulaborieren sind, integriert das SIL 5-4 100 Widerstandsnetzwerk vier präzise abgestimmte 100-Ohm-Widerstände in einer einzigen, kompakten Einheit. Die Sternschaltung der Widerstände ist speziell dafür konzipiert, gleichmäßige Stromverteilung zu gewährleisten und eine reduzierte Anfälligkeit für thermische Effekte zu bieten. Dies macht es zur überlegenen Wahl für Anwendungen, bei denen Konsistenz und Langlebigkeit von größter Bedeutung sind, wie beispielsweise in der Messtechnik, Telekommunikation oder in professionellen Audio-Systemen.
Technische Spezifikationen im Detail

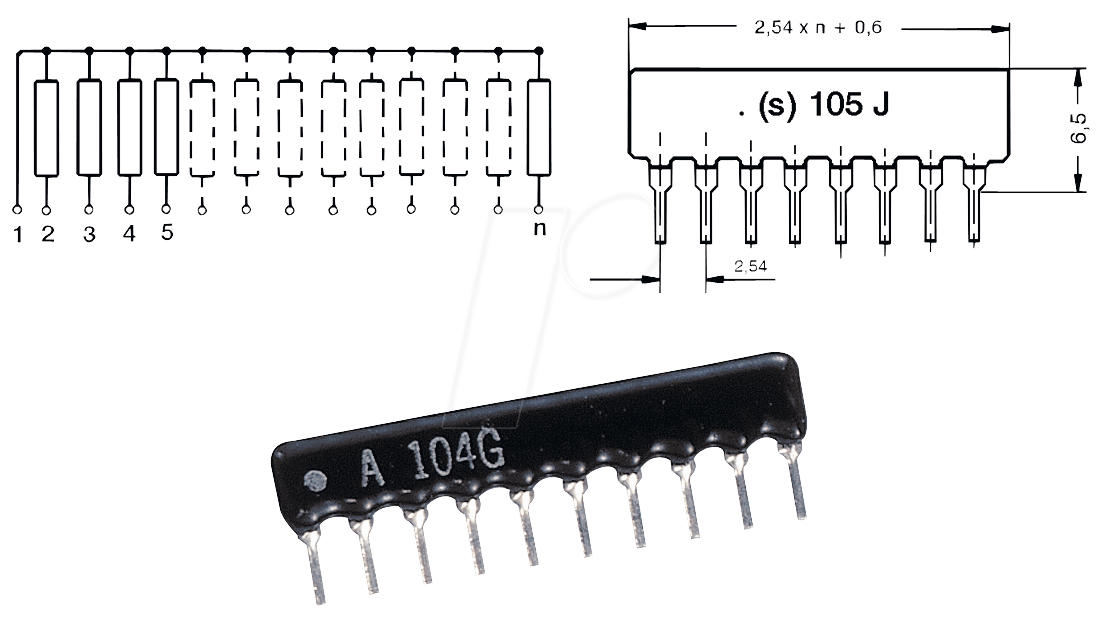

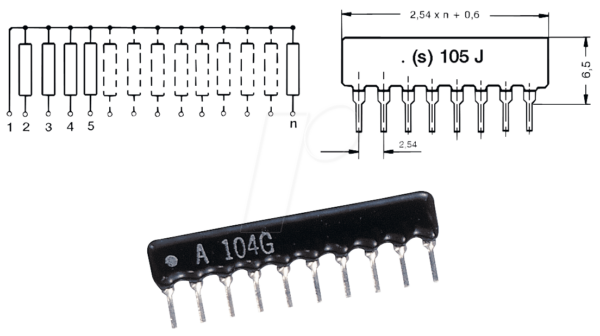

Das SIL 5-4 100 Widerstandsnetzwerk zeichnet sich durch seine hohe Präzision und Robustheit aus. Die Widerstände sind auf einen exakten Nennwert von 100 Ohm spezifiziert, was eine einfache und zuverlässige Implementierung in Designs ermöglicht, die auf spezifische Impedanzen angewiesen sind. Die Sternschaltung, bei der alle Widerstände an einem gemeinsamen Punkt (dem Sternpunkt) verbunden sind und die anderen Enden als Ausgänge dienen, minimiert interne parasitäre Effekte und sorgt für eine konsistente Performance über einen weiten Temperaturbereich. Die Anordnung mit 4 Widerständen und 5 Pins ist typisch für diese Art von Bauteil, wobei ein Pin als gemeinsamer Anschluss (Sternpunkt) und die anderen vier als individuelle Widerstandsanschlüsse fungieren.
Vorteile des SIL 5-4 100 Widerstandsnetzwerks
- Präzise Widerstandswerte: Jeder der vier integrierten Widerstände bietet einen exakten Wert von 100 Ohm, was eine genaue Schaltungsdimensionierung ermöglicht.
- Kompakte Bauform: Durch die Integration von vier Widerständen in ein einziges Gehäuse wird wertvoller Platz auf der Leiterplatte eingespart.
- Hohe Zuverlässigkeit: Die Sternschaltung sorgt für eine gleichmäßige Belastung und minimiert das Risiko von Ausfällen im Vergleich zu einzelnen Widerständen.
- Geringe thermische Effekte: Die Bauweise und die Sternschaltung tragen dazu bei, die Auswirkungen von Temperaturschwankungen auf die Widerstandswerte zu reduzieren.
- Vereinfachte Montage: Weniger Bauteile bedeuten schnellere und fehlerunanfälligere Bestückungsprozesse.
- Optimierte Signalintegrität: Die gleichmäßige Verteilung und geringe parasitäre Kapazität/Induktivität fördern eine saubere Signalübertragung.
Umfangreiche Anwendungsgebiete
Das SIL 5-4 100 Widerstandsnetzwerk ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Anwendungen eingesetzt werden kann. Seine präzisen 100-Ohm-Werte und die zuverlässige Sternschaltung machen es ideal für:
- Signalaufbereitung und Filterung: Implementierung von Tiefpass-, Hochpass- oder Bandpassfiltern mit definierter Flankensteilheit und Grenzfrequenzen.
- Impedanzanpassung: Sicherstellung eines optimalen Signaltransfers zwischen verschiedenen Schaltungsteilen, z.B. in Audio- und HF-Schaltungen.
- Spannungsteiler und Stromquellen: Erzeugung stabiler Referenzspannungen oder Begrenzung von Strömen in präzisen Stromversorgungen.
- Test- und Messgeräte: Verwendung als präzise Lastwiderstände oder zur Simulation von Signalpfaden in Messaufbauten.
- Digitale Signalverarbeitung: Abschlusswiderstände in Bussystemen zur Vermeidung von Reflexionen.
- Professionelle Audioelektronik: Erzeugung von symmetrischen Ausgängen oder als Teil von Equalizer-Schaltungen.
Qualitätsmerkmale und Bauweise
| Eigenschaft | Beschreibung |
|---|---|
| Widerstandswerte | 4 x 100 Ohm |
| Schaltungstyp | Sternschaltung |
| Anzahl der Pins | 5 |
| Toleranz | Hochpräzise (typisch für professionelle Widerstandsnetzwerke, genaue Angabe je nach Hersteller-Spezifikation) |
| Leistung | Dimensioniert für gängige Anwendungen, mit ausreichenden Reserven für typische Signalpegel. Die genaue Leistungsaufnahme pro Widerstand ist an die spezifische Anwendung anzupassen. |
| Temperaturkoeffizient | Niedrig, gewährleistet Stabilität über einen breiten Temperaturbereich. |
| Gehäusetyp | SIL (Single In-line) Gehäuse, optimiert für platzsparende Bestückung auf Leiterplatten. |
| Materialien | Hochwertige Widerstandsschichtmaterialien (z.B. Metallfilm oder Keramik), robuste Anschlussdrähte für sichere Lötverbindungen. |
FAQ – Häufig gestellte Fragen zu SIL 5-4 100 – Widerstandsnetzwerk, 100 Ohm, Sternschaltung, 4Wid./5Pins
Was ist der Hauptvorteil der Sternschaltung in diesem Widerstandsnetzwerk?
Die Sternschaltung, bei der alle vier Widerstände an einem gemeinsamen Punkt (dem Sternpunkt) zusammenlaufen, minimiert interne parasitäre Effekte und sorgt für eine gleichmäßige Stromverteilung. Dies führt zu einer verbesserten Stabilität der Widerstandswerte, insbesondere unter variierenden Temperaturbedingungen, und trägt zu einer höheren Signalintegrität bei.
Für welche Art von Anwendungen ist dieses 100-Ohm-Widerstandsnetzwerk am besten geeignet?
Es ist ideal für Präzisionsanwendungen wie Signalaufbereitung, Impedanzanpassung in Audio- und HF-Schaltungen, als Teil von Spannungsteilern in Messgeräten oder zur Erzeugung stabiler Referenzspannungen, wo konsistente und exakte Widerstandswerte unerlässlich sind.
Kann dieses Widerstandsnetzwerk in Hochfrequenzanwendungen eingesetzt werden?
Ja, aufgrund seiner kompakten Bauform und der optimierten Sternschaltung, die parasitäre Induktivitäten und Kapazitäten minimiert, eignet sich dieses Widerstandsnetzwerk gut für viele Hochfrequenzanwendungen, insbesondere dort, wo eine präzise Impedanzkontrolle von 100 Ohm erforderlich ist.
Wie unterscheidet sich die Montage eines Widerstandsnetzwerks von einzelnen Widerständen?
Die Montage eines Widerstandsnetzwerks ist deutlich vereinfacht. Anstelle von vier einzelnen Bauteilen müssen nur noch ein Bauteil mit fünf Pins bestückt werden. Dies spart Zeit, reduziert das Fehlerrisiko bei der Bestückung und führt zu einer saubereren und dichteren Leiterplattenbestückung.
Was bedeutet die Bezeichnung „SIL 5-4 100“?
„SIL“ steht für Single In-line, was auf das Gehäuseformat hinweist. „5“ gibt die Anzahl der Pins an. „4“ steht für die Anzahl der integrierten Widerstände. „100“ bezieht sich auf den Nennwiderstandswert von 100 Ohm pro integriertem Widerstand.
Welche Toleranz ist typischerweise bei solchen Präzisions-Widerstandsnetzwerken zu erwarten?
Präzisions-Widerstandsnetzwerke wie das SIL 5-4 100 weisen in der Regel sehr enge Toleranzen auf, oft im Bereich von ±1% oder sogar besser. Die genaue Toleranzspezifikation ist jedoch vom jeweiligen Hersteller und der spezifischen Produktvariante abhängig und sollte dem Datenblatt entnommen werden.
Wie wird der Sternpunkt bei diesem 5-Pin-Bauteil realisiert?
Bei einem 5-Pin-Widerstandsnetzwerk mit vier integrierten Widerständen in Sternschaltung ist ein Pin dediziert als gemeinsamer Anschluss (Sternpunkt) vorgesehen. Die verbleibenden vier Pins dienen als separate Anschlüsse für die jeweiligen Widerstände, deren andere Enden intern mit dem Sternpunkt verbunden sind.
