Präzise Signalsteuerung für anspruchsvolle Elektronikprojekte

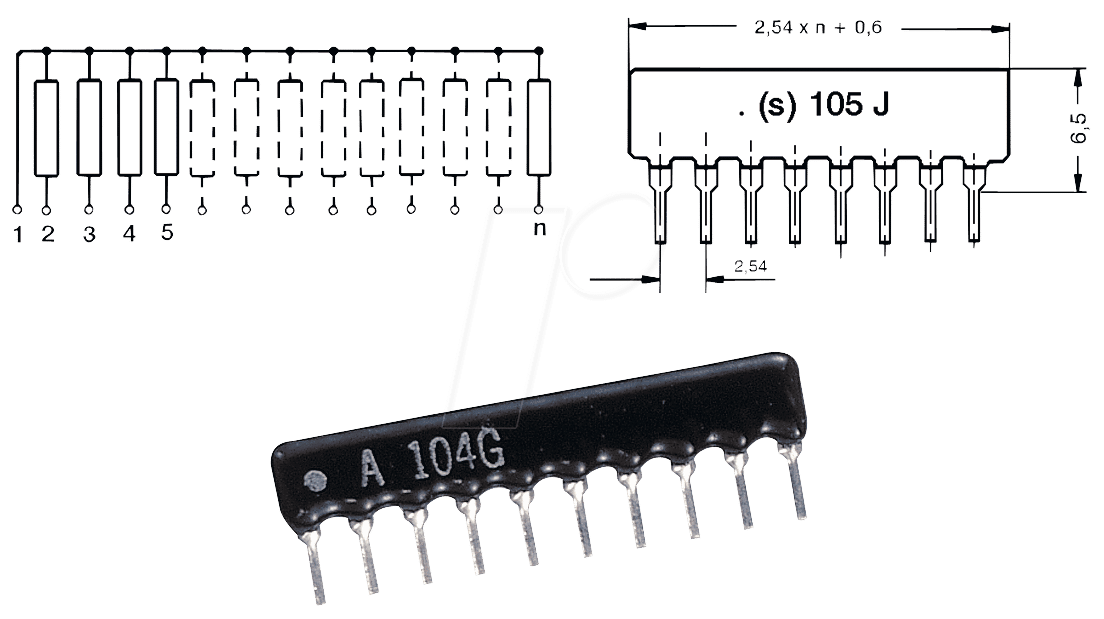

Das SIL 10-9 560 Widerstandsnetzwerk mit 560 Ohm und Sternschaltung ist die optimale Lösung für Ingenieure und Entwickler, die eine zuverlässige und präzise Dämpfung oder Lastwiderstand in ihren Schaltungen benötigen. Dieses Bauteil minimiert Streuinduktivitäten und Kapazitäten, die in komplexen Schaltungen zu unerwünschten Effekten führen können, und gewährleistet so eine stabile und vorhersehbare Performance.
Maximale Präzision und Zuverlässigkeit durch integrierte Widerstandstechnik
Herkömmliche Lösungen, die aus einzelnen Widerständen und Verdrahtungen bestehen, sind anfällig für Fehlerquellen wie Lötstellenbrüche, schlechte Kontaktierung oder unerwünschte parasitäre Effekte. Das SIL 10-9 560 Widerstandsnetzwerk integriert neun einzelne Widerstände mit je 560 Ohm in einem kompakten Gehäuse mit 10 Pins. Diese Bauweise reduziert die Anzahl externer Verbindungen erheblich, was zu einer gesteigerten Zuverlässigkeit, einer verbesserten Rauschunterdrückung und einer konsistenteren elektrischen Performance führt. Die Sternschaltung ist speziell darauf ausgelegt, eine gleichmäßige Verteilung der Last zu gewährleisten und bietet somit eine höhere Effizienz im Vergleich zu diskreten Schaltungen.
Herausragende Eigenschaften des SIL 10-9 560 Widerstandsnetzwerks
- Reduzierte Komplexität: Integriert neun Präzisionswiderstände in einem einzigen Modul, was den Aufbau von Schaltungen vereinfacht und den Platzbedarf reduziert.
- Verbesserte Signalintegrität: Durch die kompakte Bauweise und optimierte interne Verschaltung werden parasitäre Effekte wie Streukapazitäten und -induktivitäten minimiert, was zu saubereren Signalen führt.
- Hohe Zuverlässigkeit: Weniger Lötpunkte und externe Verbindungen bedeuten eine geringere Fehleranfälligkeit und eine längere Lebensdauer der Schaltung.
- Gleichmäßige Lastverteilung: Die Sternschaltung sorgt für eine optimierte Lastverteilung auf die einzelnen Widerstände, was die thermische Belastung reduziert und die Lebensdauer weiter erhöht.
- Präziser Widerstandswert: Jeder der neun integrierten Widerstände bietet einen exakten Wert von 560 Ohm, was eine präzise Schaltungsdimensionierung ermöglicht.
- Industriestandard-Gehäuse: Das 10-Pin-Gehäuse ist für gängige Leiterplattentechnologien optimiert und ermöglicht eine einfache Integration in bestehende Designs.
- Thermische Stabilität: Das Material und die Konstruktion sind auf eine hohe thermische Belastbarkeit ausgelegt, um auch unter anspruchsvollen Betriebsbedingungen eine konstante Leistung zu gewährleisten.
Technische Spezifikationen und Anwendungsfelder
Das SIL 10-9 560 Widerstandsnetzwerk ist ein entscheidendes Bauteil für eine Vielzahl von anspruchsvollen Anwendungen, bei denen präzise Signalverarbeitung und hohe Zuverlässigkeit gefragt sind. Seine Fähigkeit, Rauschen zu minimieren und eine stabile Impedanz zu gewährleisten, macht es ideal für den Einsatz in:
- Audio- und Videoverarbeitung: Zur Impedanzanpassung, Filterung und Rauschunterdrückung in High-Fidelity-Audiosystemen und professionellen Videoausrüstungen.
- Messtechnik und Sensorik: Als präziser Spannungsteiler oder Lastwiderstand in empfindlichen Messschaltungen und bei der Datenaufnahme von Sensoren.
- Telekommunikation: Zur Signalformung, Terminierung und Rauschfilterung in Kommunikationsmodulen und Basisstationen.
- Industrielle Automatisierung: In Steuerungs- und Regelungssystemen zur Stabilisierung von Signalen und zur Erhöhung der Robustheit gegenüber elektrischen Störungen.
- Entwicklungsboards und Prototypen: Zur schnellen und zuverlässigen Implementierung komplexer Widerstandsnetzwerke während der Designphase.
| Merkmal | Spezifikation |
|---|---|
| Produktname | SIL 10-9 560 – Widerstandsnetzwerk |
| Widerstandswert pro Element | 560 Ohm |
| Anzahl der Widerstandselemente | 9 |
| Schaltungsart | Sternschaltung |
| Anzahl der Pins | 10 |
| Gehäusetyp | Standard SIP (Single In-line Package) |
| Temperaturkoeffizient | Typisch niedriger TCR für stabile Werte über einen weiten Temperaturbereich (spezifische Werte können je nach Hersteller variieren, aber Präzisionsbauteile sind für ihre Stabilität bekannt) |
| Toleranz | Typisch 1% oder besser für Präzisionsanwendungen (detaillierte Toleranzangaben sind produktspezifisch, aber für diese Art von Bauteil ist eine hohe Genauigkeit entscheidend) |
| Maximale Betriebsspannung | Abhängig von der Leistungsklasse des Bauteils, aber für allgemeine Signalverarbeitung ausgelegt. Informationen hierzu sind im vollständigen Datenblatt zu finden. |
| Betriebstemperaturbereich | Breiter Bereich, typisch von -55°C bis +125°C für industrielle Anwendungen. |
Tiefgehende Analyse der Material- und Konstruktionsvorteile
Die Auswahl des Materials für Widerstandsnetzwerke wie dem SIL 10-9 560 ist entscheidend für seine Leistungsfähigkeit und Langlebigkeit. Die Widerstandselemente selbst sind in der Regel aus einer metallischen Legierung gefertigt, die eine hohe Stabilität über einen breiten Temperaturbereich aufweist. Häufig kommen Nichrom (Nickel-Chrom) oder ähnliche Legierungen zum Einsatz, da sie einen niedrigen Temperaturkoeffizienten des Widerstands (TCR) besitzen. Dies bedeutet, dass sich der Widerstandswert mit steigender oder fallender Temperatur nur geringfügig ändert. Diese Eigenschaft ist fundamental für Anwendungen, die eine konstante und präzise Signalverarbeitung erfordern, unabhängig von thermischen Schwankungen. Die interne Verdrahtung erfolgt oft mittels eines Sputterverfahrens oder durch aufgebrachte Metallbahnen, die mit hoher Präzision auf das Substrat aufgebracht werden. Dies minimiert die Gefahr von kalten Lötstellen oder unzuverlässigen Verbindungen, die bei diskreten Bauteilen auftreten können. Das Gehäusematerial, meist ein robustes Polymer wie Epoxidharz, schützt die empfindlichen inneren Komponenten vor mechanischer Beschädigung, Feuchtigkeit und anderen Umwelteinflüssen. Die Pin-Konfiguration im 10-Pin-Format ermöglicht eine einfache Bestückung auf Leiterplatten und ist kompatibel mit Standard-Automatisierungsprozessen in der Elektronikfertigung.
Die Bedeutung der Sternschaltung für die Performance
Die Sternschaltung, auch als Y-Schaltung bekannt, ist ein spezifisches Anschlussmuster für Widerstandsnetzwerke, bei dem alle Widerstandselemente an einem gemeinsamen Mittelpunkt (dem „Sternpunkt“) verbunden sind. Im Falle des SIL 10-9 560 sind neun Widerstände so konfiguriert, dass sie gemeinsam auf diesen Sternpunkt treffen. Dies hat mehrere signifikante Vorteile. Erstens ermöglicht die Sternschaltung eine symmetrische Belastung der einzelnen Widerstandselemente, wenn sie in einer differentiellen Schaltung oder als Teil einer komplexeren Filterstruktur verwendet werden. Diese Symmetrie hilft, thermische Hotspots zu vermeiden, die die Lebensdauer der Bauteile verkürzen und zu Drift im Widerstandswert führen könnten. Zweitens vereinfacht die Sternschaltung die Designüberlegungen für Schaltungsentwickler. Anstatt neun einzelne Widerstände mit komplexen externen Verbindungen zu handhaben, haben sie ein einzelnes, gut definiertes Modul. Dies ist besonders vorteilhaft in mehrlagigen Leiterplattenlayouts, wo die Platzierung und Verdrahtung von diskreten Bauteilen schnell zu einem Engpass werden kann. Die Sternschaltung ist somit ein Paradebeispiel für die Effizienz und Zuverlässigkeit, die durch die Integration von Komponenten in einem einzigen Modul erreicht werden kann.
Häufig gestellte Fragen zu SIL 10-9 560 – Widerstandsnetzwerk, 560 Ohm, Sternschaltung, 9Wid./10Pins
Was genau ist ein Widerstandsnetzwerk und wofür wird es verwendet?
Ein Widerstandsnetzwerk ist eine integrierte Schaltung, die mehrere Widerstände in einem einzigen Bauteil zusammenfasst. Es wird verwendet, um die Komplexität von Schaltungen zu reduzieren, die Zuverlässigkeit zu erhöhen und präzise Widerstandsfunktionen wie Spannungsteilung, Stromlimitierung oder Terminierung zu realisieren. Das SIL 10-9 560 mit seiner Sternschaltung ist ideal für Anwendungen, die eine konsistente und störungsarme Signalverarbeitung erfordern.
Warum ist die Sternschaltung in diesem Widerstandsnetzwerk vorteilhaft?
Die Sternschaltung sorgt für eine gleichmäßige Verteilung der elektrischen Last auf alle neun Widerstandselemente. Dies minimiert lokale Überhitzung, erhöht die Lebensdauer des Bauteils und trägt zu einer stabileren und präziseren elektrischen Leistung bei, insbesondere in Anwendungen, bei denen die Widerstände in einer ausgewogenen Konfiguration betrieben werden.
Welche Vorteile bietet die Verwendung eines 10-Pin-Gehäuses im Vergleich zu einzelnen Widerständen?
Ein 10-Pin-Gehäuse integriert neun Widerstände und die notwendige interne Verdrahtung in einem einzigen Modul. Dies reduziert die Anzahl der notwendigen Lötstellen auf der Leiterplatte erheblich, was die Fehleranfälligkeit verringert. Zudem spart es Platz und vereinfacht das Layout komplexer Schaltungen, da nicht mehr neun einzelne Bauteile positioniert und verbunden werden müssen.
Für welche spezifischen Anwendungen ist das SIL 10-9 560 Widerstandsnetzwerk besonders gut geeignet?
Dieses Widerstandsnetzwerk eignet sich hervorragend für anspruchsvolle Anwendungen in den Bereichen Audio-/Videoverarbeitung, Messtechnik, Telekommunikation und industrielle Automatisierung. Überall dort, wo eine präzise Signalintegrität, geringes Rauschen und hohe Zuverlässigkeit entscheidend sind, spielt das SIL 10-9 560 seine Stärken aus.
Kann ich mit diesem Widerstandsnetzwerk einzelne Widerstände nach Bedarf konfigurieren?
Nein, die neun Widerstände sind fest in der Sternschaltung im Bauteil integriert. Sie können das gesamte Netzwerk als Einheit verwenden, aber die individuellen Widerstände können nicht extern umkonfiguriert oder voneinander getrennt werden. Die Funktionalität ergibt sich aus der gegebenen internen Verdrahtung.
Was bedeutet ein Widerstandswert von 560 Ohm in der Praxis?
Ein Widerstandswert von 560 Ohm bedeutet, dass das Bauteil einen spezifischen elektrischen Widerstand gegen den Fluss von Strom bietet. In Schaltungen wird dieser Wert verwendet, um Ströme zu begrenzen, Spannungen zu teilen oder eine definierte Last für Signalquellen bereitzustellen. 560 Ohm ist ein gängiger Wert in vielen elektronischen Designs, der eine ausgewogene Kombination aus Stromfluss und Spannungsabfall ermöglicht.
Wie beeinflusst die Toleranz von 1% die Anwendung des Widerstandsnetzwerks?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert jedes Elements innerhalb von +/- 1% des Nennwertes von 560 Ohm liegt. Für präzise Anwendungen, wie sie in der Messtechnik oder anspruchsvollen Audioverarbeitung üblich sind, ist diese geringe Toleranz entscheidend, um die Genauigkeit der Schaltungsergebnisse zu gewährleisten und unerwünschte Abweichungen zu minimieren.
