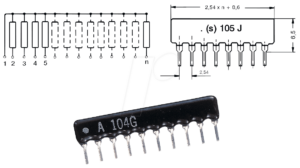

SIL 10-9 1M – Das Widerstandsnetzwerk für Präzision und Performance
In der Welt der Elektronik, wo Präzision und Zuverlässigkeit den Unterschied zwischen Erfolg und Stillstand bedeuten, ist das SIL 10-9 1M Widerstandsnetzwerk ein unverzichtbares Bauteil. Dieses sorgfältig entwickelte Netzwerk, bestehend aus neun Widerständen mit je 1,0 MOhm in einer Sternschaltung und untergebracht in einem kompakten 10-Pin-SIL-Gehäuse, bietet eine ideale Lösung für eine Vielzahl von Anwendungen, in denen Widerstandswerte präzise abgestimmt werden müssen.
Stellen Sie sich vor, Sie arbeiten an einem hochsensiblen Messgerät oder einem anspruchsvollen Audioverstärker. Jede kleinste Abweichung im Widerstand kann die Genauigkeit der Messung beeinträchtigen oder die Klangqualität negativ beeinflussen. Hier kommt das SIL 10-9 1M ins Spiel. Seine präzise gefertigten Widerstände, kombiniert in einer stabilen Sternschaltung, garantieren eine außergewöhnliche Stabilität und minimieren gleichzeitig unerwünschte Toleranzen.
Warum ein Widerstandsnetzwerk?
Einzelne Widerstände sind zwar oft ausreichend, aber in vielen Anwendungen ist es entscheidend, mehrere Widerstände gleichzeitig und präzise zu schalten. Ein Widerstandsnetzwerk bietet hier deutliche Vorteile:
- Platzersparnis: Das kompakte SIL-Gehäuse vereint neun Widerstände auf kleinstem Raum, was besonders in modernen, miniaturisierten Elektronikdesigns von Vorteil ist.
- Zeitersparnis: Die Verdrahtung mehrerer Einzelwiderstände kann zeitaufwendig und fehleranfällig sein. Ein Widerstandsnetzwerk reduziert den Verdrahtungsaufwand erheblich und minimiert das Risiko von Fehlern.
- Verbesserte Genauigkeit: Die Widerstände innerhalb eines Netzwerks werden oft aus demselben Material und unter gleichen Bedingungen gefertigt, was zu einer besseren Übereinstimmung der Widerstandswerte führt.
- Höhere Zuverlässigkeit: Durch die Integration in ein einziges Gehäuse sind die Widerstände besser vor äußeren Einflüssen wie Feuchtigkeit und Staub geschützt.
Die Sternschaltung – Ein Garant für Stabilität
Die Sternschaltung, auch bekannt als Y-Schaltung, ist eine spezielle Konfiguration von Widerständen, bei der ein zentraler Knotenpunkt mit mehreren Widerständen verbunden ist. Diese Schaltung bietet mehrere Vorteile gegenüber anderen Konfigurationen:
- Geringe Empfindlichkeit gegenüber Toleranzen: Die Sternschaltung ist weniger anfällig für Schwankungen in den Widerstandswerten als beispielsweise eine Reihenschaltung.
- Bessere Wärmeableitung: Die Sternschaltung ermöglicht eine effizientere Wärmeableitung, was die Lebensdauer der Widerstände verlängert und die Stabilität der Schaltung verbessert.
- Einfache Analyse: Die Sternschaltung lässt sich relativ einfach analysieren und berechnen, was die Fehlersuche und Optimierung der Schaltung erleichtert.
Technische Details im Überblick
Um Ihnen einen umfassenden Überblick über die technischen Eigenschaften des SIL 10-9 1M Widerstandsnetzwerks zu geben, haben wir die wichtigsten Spezifikationen in einer Tabelle zusammengefasst:
| Eigenschaft | Wert |
|---|---|
| Widerstandswert pro Widerstand | 1,0 MOhm |
| Anzahl der Widerstände | 9 |
| Schaltungstyp | Sternschaltung |
| Anzahl der Pins | 10 |
| Gehäusetyp | SIL (Single In-Line) |
| Toleranz | Je nach Herstellerangabe (bitte Datenblatt beachten) |
| Leistungsaufnahme | Je nach Herstellerangabe (bitte Datenblatt beachten) |
Anwendungsbereiche – Wo das SIL 10-9 1M überzeugt
Das SIL 10-9 1M Widerstandsnetzwerk ist ein vielseitiges Bauteil, das in einer breiten Palette von Anwendungen eingesetzt werden kann:
- Mess- und Regeltechnik: In Messgeräten, Sensoren und Reglern sorgt das Netzwerk für präzise Spannungsteiler und Strombegrenzungen.
- Audioverstärker: In Audioverstärkern dient das Netzwerk zur Einstellung von Verstärkungsfaktoren und zur Impedanzanpassung.
- Filter: In aktiven und passiven Filtern trägt das Netzwerk zur präzisen Einstellung der Grenzfrequenzen bei.
- Analog-Digital-Wandler (ADC) und Digital-Analog-Wandler (DAC): In ADCs und DACs sorgt das Netzwerk für eine genaue Umsetzung von analogen in digitale Signale und umgekehrt.
- Prototyping und Entwicklung: Das Netzwerk ist ideal für den Aufbau von Prototypen und Experimentierschaltungen, da es schnell und einfach zu verdrahten ist.
Egal, ob Sie ein erfahrener Ingenieur, ein ambitionierter Bastler oder ein Student sind, das SIL 10-9 1M Widerstandsnetzwerk ist ein wertvolles Werkzeug, um Ihre elektronischen Projekte zu realisieren. Seine Präzision, Zuverlässigkeit und einfache Handhabung machen es zu einer idealen Wahl für eine Vielzahl von Anwendungen.
Investieren Sie in Qualität – Investieren Sie in das SIL 10-9 1M
In der Welt der Elektronik zahlt sich Qualität aus. Das SIL 10-9 1M Widerstandsnetzwerk ist eine Investition in die Präzision und Zuverlässigkeit Ihrer Projekte. Es spart Ihnen Zeit, reduziert das Risiko von Fehlern und sorgt für optimale Ergebnisse. Warten Sie nicht länger und bestellen Sie Ihr SIL 10-9 1M Widerstandsnetzwerk noch heute! Bringen Sie Ihre Projekte auf das nächste Level und erleben Sie den Unterschied, den Qualität macht.
Das SIL 10-9 1M in der Praxis – Ein Beispiel
Stellen Sie sich vor, Sie entwickeln ein hochpräzises Thermometer. Das Herzstück Ihres Thermometers ist ein Sensor, der seinen Widerstand in Abhängigkeit von der Temperatur ändert. Um die Temperatur genau messen zu können, benötigen Sie eine Referenzspannung, die mit dem Sensorwiderstand verglichen wird. Hier kommt das SIL 10-9 1M ins Spiel. Sie können das Netzwerk als Spannungsteiler verwenden, um eine präzise Referenzspannung zu erzeugen. Die Sternschaltung sorgt dafür, dass die Referenzspannung stabil bleibt, auch wenn sich die Temperatur der Widerstände leicht ändert. Das Ergebnis ist ein Thermometer, das genaue und zuverlässige Messergebnisse liefert.
Dieses Beispiel zeigt, wie das SIL 10-9 1M in der Praxis eingesetzt werden kann, um die Leistung und Genauigkeit elektronischer Schaltungen zu verbessern. Seine Vielseitigkeit und einfache Handhabung machen es zu einem unverzichtbaren Bauteil für jeden, der sich mit Elektronik beschäftigt.
FAQ – Häufig gestellte Fragen zum SIL 10-9 1M Widerstandsnetzwerk
Wir haben für Sie die häufigsten Fragen zum SIL 10-9 1M Widerstandsnetzwerk zusammengestellt, um Ihnen bei Ihrer Kaufentscheidung zu helfen.
- Was bedeutet die Bezeichnung „SIL 10-9 1M“?
SIL steht für Single In-Line, was die Bauform des Gehäuses beschreibt. 10-9 bedeutet, dass das Netzwerk 10 Pins hat und 9 Widerstände enthält. 1M steht für den Widerstandswert von 1,0 Mega-Ohm pro Widerstand.
- Kann ich das Widerstandsnetzwerk auch für andere Widerstandswerte verwenden, indem ich Widerstände in Reihe oder parallel schalte?
Ja, das ist grundsätzlich möglich. Allerdings sollten Sie dabei die Toleranzen der Widerstände berücksichtigen, um sicherzustellen, dass das gewünschte Gesamtwiderstandsergebnis erreicht wird. Eine Kombination mit externen, einzelnen Widerständen ist ebenfalls möglich, um andere Widerstandswerte zu realisieren.
- Wie hoch ist die Genauigkeit der Widerstände im Netzwerk?
Die Genauigkeit bzw. Toleranz der Widerstände variiert je nach Hersteller und Produktionscharge. Bitte entnehmen Sie die genauen Angaben dem Datenblatt des jeweiligen Produkts.
- Wie hoch ist die maximale Leistungsaufnahme des Netzwerks?
Die maximale Leistungsaufnahme hängt vom Hersteller und dem verwendeten Widerstandsmaterial ab. Bitte beachten Sie die Angaben im Datenblatt, um eine Überlastung und Beschädigung des Netzwerks zu vermeiden.
- Ist das SIL 10-9 1M Widerstandsnetzwerk RoHS-konform?
Die meisten Hersteller bieten RoHS-konforme Versionen des SIL 10-9 1M Widerstandsnetzwerks an. Bitte prüfen Sie die Produktbeschreibung oder das Datenblatt, um sicherzustellen, dass das Produkt Ihren Anforderungen entspricht.
- Kann ich das Widerstandsnetzwerk auch für Hochfrequenzanwendungen verwenden?
Das SIL 10-9 1M Widerstandsnetzwerk ist in der Regel nicht für Hochfrequenzanwendungen optimiert. Für solche Anwendungen gibt es spezielle Widerstandsnetzwerke mit geringer Induktivität und Kapazität.
- Wo finde ich das Datenblatt für das SIL 10-9 1M Widerstandsnetzwerk?
Das Datenblatt finden Sie in der Regel auf der Website des Herstellers oder auf unserer Produktseite unter „Downloads“.
