Zuverlässige Präzision für anspruchsvolle Schaltungen: SIL 10-5 5,6K Widerstandsnetzwerk
Sie suchen nach einer hochzuverlässigen und platzsparenden Lösung für die präzise Widerstandsrealisierung in Ihren elektronischen Schaltungen? Das SIL 10-5 5,6K Widerstandsnetzwerk ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die Wert auf Stabilität, geringe Toleranzen und eine effiziente Integration legen. Dieses Komponente löst das Problem der Komplexität und des Platzbedarfs bei der Verwendung einzelner Widerstände in dichten Schaltungsdesigns, indem es fünf diskrete Widerstände mit jeweils 5,6 kOhm in einem einzigen, standardisierten Gehäuse vereint.
Überlegene Leistung durch integrierte Technologie
Im Vergleich zu herkömmlichen Einzelwiderständen bietet das SIL 10-5 5,6K Widerstandsnetzwerk entscheidende Vorteile. Die Integration mehrerer Widerstände in einem einzigen Bauteil reduziert die Anzahl der Lötstellen, minimiert potenzielle Fehlerquellen und verbessert die Signalintegrität durch kürzere Leiterbahnen. Die einheitliche Fertigung jedes Widerstands innerhalb desselben Substrats gewährleistet eine konsistente Performance und Toleranz über alle Elemente hinweg, was in kritischen Anwendungen wie Messtechnik, Audioverarbeitung oder Datenkommunikation unerlässlich ist.

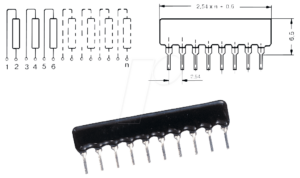

Struktur und Aufbau des Widerstandsnetzwerks
Das SIL 10-5 5,6K Widerstandsnetzwerk zeichnet sich durch seinen modularen Aufbau und seine hervorragende Funktionalität aus. Die Kernkomponente besteht aus hochreinem Widerstandsmaterial, das auf einem Keramiksubstrat aufgebracht ist. Dieses Substrat sorgt für eine ausgezeichnete thermische Stabilität und mechanische Robustheit. Die fünf unabhängigen Widerstände sind durch interne Anschlüsse so konfiguriert, dass sie individuell oder in Kombination genutzt werden können, je nach den spezifischen Anforderungen Ihrer Schaltung.
Vorteile des SIL 10-5 5,6K Widerstandsnetzwerks
- Platzersparnis: Ersetzt bis zu fünf einzelne Widerstände durch ein einziges Bauteil und optimiert so die Leiterplattengröße und Bauteildichte.
- Erhöhte Zuverlässigkeit: Reduziert die Anzahl der Lötpunkte und damit potenzielle Fehlerquellen und Ausfallrisiken.
- Konsistente Performance: Alle Widerstände werden im gleichen Fertigungsprozess hergestellt, was zu geringen Abweichungen und gleichbleibenden elektrischen Eigenschaften führt.
- Verbesserte Signalintegrität: Kürzere Signalwege durch die Integration des Netzwerks minimieren parasitäre Effekte und Rauschen.
- Einfache Handhabung: Standardisierte Pinbelegung (10 Pins) ermöglicht eine unkomplizierte Integration in bestehende oder neue Designs.
- Thermische Stabilität: Hochwertige Materialien gewährleisten eine gleichbleibende Widerstandsfunktion auch bei wechselnden Umgebungstemperaturen.
- Kosteneffizienz: Reduziert Montagezeit und Bauteilkomplexität, was sich positiv auf die Gesamtkosten auswirkt.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | SIL 10-5 5,6K |
| Typ | Widerstandsnetzwerk |
| Einzelwiderstandswert | 5,6 kOhm |
| Anzahl der Widerstände | 5 (Einzelwiderstände) |
| Anzahl der Pins | 10 |
| Gehäusetyp | SIP (Single In-line Package) |
| Widerstandsmaterial | Hochreine Metallschicht oder Dickschichtkeramik (abhängig von spezifischer Fertigungsserie, beide gewährleisten hohe Stabilität und geringes Rauschen) |
| Toleranz | Typisch ±1% bis ±5% (präzise Toleranzangaben sind für spezifische Modellvarianten zu prüfen; allgemeine Anwendungsszenarien profitieren von der hohen Konsistenz innerhalb des Netzwerks) |
| Maximale Betriebsspannung | Typisch 50V bis 200V (abhängig von Leistung und Gehäusegröße; Angabe für allgemeine Anwendungsbereiche) |
| Maximale Verlustleistung pro Widerstand | Ca. 0,1W bis 0,25W (abhängig von Kühlung und Umgebungstemperatur; Gesamtauslastung des Netzwerks zu berücksichtigen) |
| Temperaturkoeffizient | Typisch ±50 ppm/°C bis ±200 ppm/°C (kennzeichnend für präzise Anwendungen) |
| Anwendungsbereiche | Messtechnik, Audio-Schaltungen, Filter, Digitaltechnik, Signalaufbereitung, Stromversorgungsschaltungen |
Einsatzmöglichkeiten und Anwendungsszenarien
Das SIL 10-5 5,6K Widerstandsnetzwerk findet breite Anwendung in verschiedensten elektronischen Systemen. In der Messtechnik ermöglicht es die präzise Skalierung von Eingangssignalen oder die Realisierung von Spannungsteilern mit hoher Genauigkeit. In Audio-Schaltungen kann es zur Anpassung von Pegeln oder zur Implementierung von Filterfunktionen eingesetzt werden, wo die konsistente Charakteristik der Widerstände für eine unverfälschte Klangwiedergabe sorgt. Für digitale Schaltungen und Mikrocontroller-Anwendungen bietet es eine zuverlässige Möglichkeit, Pull-up- oder Pull-down-Widerstände zu implementieren, ohne die Bestückungsdichte auf der Leiterplatte unnötig zu erhöhen. Weiterhin ist es geeignet für die Erstellung von Summierverstärkern oder zur Steuerung von Transistoren und anderen Halbleitern, wo eine stabile und definierte Vorwiderstandslösung erforderlich ist.
Die Wahl des richtigen Widerstandsnetzwerks
Bei der Auswahl eines Widerstandsnetzwerks wie dem SIL 10-5 5,6K ist es entscheidend, die spezifischen Anforderungen Ihrer Schaltung zu berücksichtigen. Dazu gehören die benötigte Genauigkeit (Toleranz), die maximale Verlustleistung, die Betriebstemperatur und die Signalcharakteristik. Die hier angebotene 5,6 kOhm Variante ist eine weit verbreitete und vielseitige Wahl, die für eine breite Palette von Anwendungen geeignet ist. Achten Sie auf die Leistungsfähigkeit und die thermischen Eigenschaften, um eine optimale und langlebige Funktion in Ihrem Projekt zu gewährleisten. Die Standardisierung des SIL-Gehäuses vereinfacht zudem die automatische Bestückung und reduziert die Komplexität im Herstellungsprozess.
FAQ – Häufig gestellte Fragen zu SIL 10-5 5,6K – Widerstandsnetzwerk, Einzelwiderstände, 5,6 kOhm, 5Wid./10Pins
Was genau ist ein Widerstandsnetzwerk?
Ein Widerstandsnetzwerk ist ein elektronisches Bauteil, das mehrere unabhängige Widerstände in einem einzigen Gehäuse integriert. Dies ermöglicht eine platzsparende und oft kostengünstigere Realisierung von Schaltungen im Vergleich zur Verwendung einzelner Widerstände.
Wann sollte ich ein Widerstandsnetzwerk anstelle von Einzelwiderständen verwenden?
Sie sollten ein Widerstandsnetzwerk in Betracht ziehen, wenn Sie mehrere Widerstände mit ähnlichen oder standardisierten Werten in einer Schaltung benötigen, um Platz auf der Leiterplatte zu sparen, die Zuverlässigkeit durch weniger Lötstellen zu erhöhen und die Signalintegrität zu verbessern.
Ist die Toleranz der einzelnen Widerstände im SIL 10-5 5,6K Netzwerk gleich?
Ja, in der Regel sind die einzelnen Widerstände innerhalb eines Widerstandsnetzwerks mit sehr geringer Abweichung gefertigt, da sie auf demselben Substrat und im selben Prozess entstehen. Dies gewährleistet eine hohe Konsistenz und Vorhersagbarkeit ihrer Werte.
Welche Art von Anwendungen sind für das SIL 10-5 5,6K Netzwerk besonders gut geeignet?
Dieses Netzwerk ist ideal für Anwendungen, bei denen präzise Signalaufbereitung, Pegelanpassung oder die Erstellung von Spannungsteilern benötigt wird. Dazu zählen Messtechnik, Audioverstärker, Filterkreise und digitale Schaltungen.
Wie wird die Verlustleistung eines Widerstandsnetzwerks gehandhabt?
Die Verlustleistung bezieht sich auf die Energie, die ein Widerstand in Form von Wärme abgibt. Bei einem Netzwerk muss die Gesamtverlustleistung aller gleichzeitig beanspruchten Widerstände berücksichtigt und sichergestellt werden, dass die maximale Verlustleistung pro Widerstand und die Gesamtauslastung des Bauteils nicht überschritten werden, um Überhitzung zu vermeiden.
Was bedeutet die Bezeichnung „SIL 10-5“?
SIL steht für Single In-line Package, eine Bauform, bei der alle Anschlüsse auf einer Seite des Bauteils angeordnet sind. Die „10“ gibt die Anzahl der Pins an, und die „5“ bezieht sich auf die Anzahl der integrierten Widerstände im Netzwerk.
Wie unterscheiden sich metallschicht- und dickschichtige Widerstände in einem Netzwerk?
Metallschiichtwiderstände bieten typischerweise eine höhere Präzision und geringere Temperaturkoeffizienten, was sie ideal für anspruchsvolle Messtechnik macht. Dickschichtige Widerstände sind oft robuster und kostengünstiger, aber mit potenziell etwas größeren Toleranzen und Temperaturabhängigkeiten.
