SIL 10-5 10K – Präzision und Effizienz in einem kompakten Widerstandsnetzwerk
Für Ingenieure, Entwickler und erfahrene Hobbyisten, die auf maximale Präzision und zuverlässige Leistung in ihren Schaltungsdesigns angewiesen sind, bietet das SIL 10-5 10K Widerstandsnetzwerk eine überlegene Lösung. Dieses Bauteil vereint fünf präzise 10 kOhm Widerstände in einem einzigen, platzsparenden SIL-10 Gehäuse, was die Komplexität von Leiterplatten reduziert, die Montage vereinfacht und die Wahrscheinlichkeit von Verdrahtungsfehlern minimiert. Im Vergleich zu diskreten Widerständen erzielt dieses Netzwerk eine höhere Integration und eine konsistentere Leistung.
Überlegene Designvorteile des SIL 10-5 10K
Das SIL 10-5 10K Widerstandsnetzwerk ist konzipiert, um die Herausforderungen moderner Elektronikentwicklung zu meistern. Durch die Integration mehrerer Widerstandselemente in einem einzigen Gehäuse profitieren Anwender von signifikanten Vorteilen:
- Platzersparnis: Reduziert die Anzahl der benötigten Komponenten auf der Leiterplatte erheblich, was kleinere und dichtere Designs ermöglicht.
- Reduzierte Montagezeit: Anstelle von fünf separaten Bauteilen wird nur ein einziges Bauteil bestückt, was die Fertigungsprozesse beschleunigt und Kosten senkt.
- Verbesserte Signalintegrität: Kürzere Leiterbahnen zwischen den Widerstandselementen minimieren parasitäre Effekte und Rauschen, was zu einer stabileren Schaltungsperformance führt.
- Erhöhte Zuverlässigkeit: Weniger Lötstellen und Verbindungen reduzieren potentielle Fehlerquellen und erhöhen die Gesamtzuverlässigkeit des elektronischen Systems.
- Präzise Toleranz: Mit einer Toleranz von 2% gewährleistet das Netzwerk eine hohe Genauigkeit bei der Widerstandsabgleichung, was für anspruchsvolle Schaltungen unerlässlich ist.
- Konsistente Leistung: Alle fünf Widerstände sind aus demselben Material gefertigt und unter vergleichbaren Bedingungen hergestellt, was eine einheitliche Charakteristik und thermische Drift sicherstellt.
- Standardisierte Bauform: Die SIL-10 Bauform ist etabliert und bietet eine einfache Integration in bestehende oder neue Designs mit standardisierten Bestückungswerkzeugen.
Technische Spezifikationen im Detail
Das SIL 10-5 10K Widerstandsnetzwerk zeichnet sich durch seine präzise Fertigung und ausgewählte Materialien aus, die für eine langlebige und zuverlässige Funktion sorgen. Die Kernkomponente ist die Widerstandsschicht, die für ihre Stabilität und geringe Temperaturempfindlichkeit bekannt ist.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Widerstandsnetzwerk |
| Modell | SIL 10-5 10K |
| Widerstandswert pro Element | 10 kOhm |
| Anzahl der Elemente | 5 |
| Toleranz | ±2% |

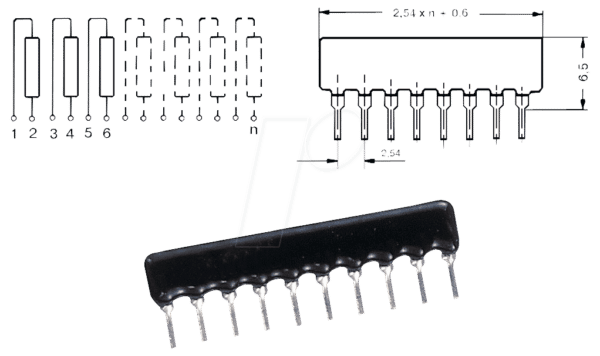

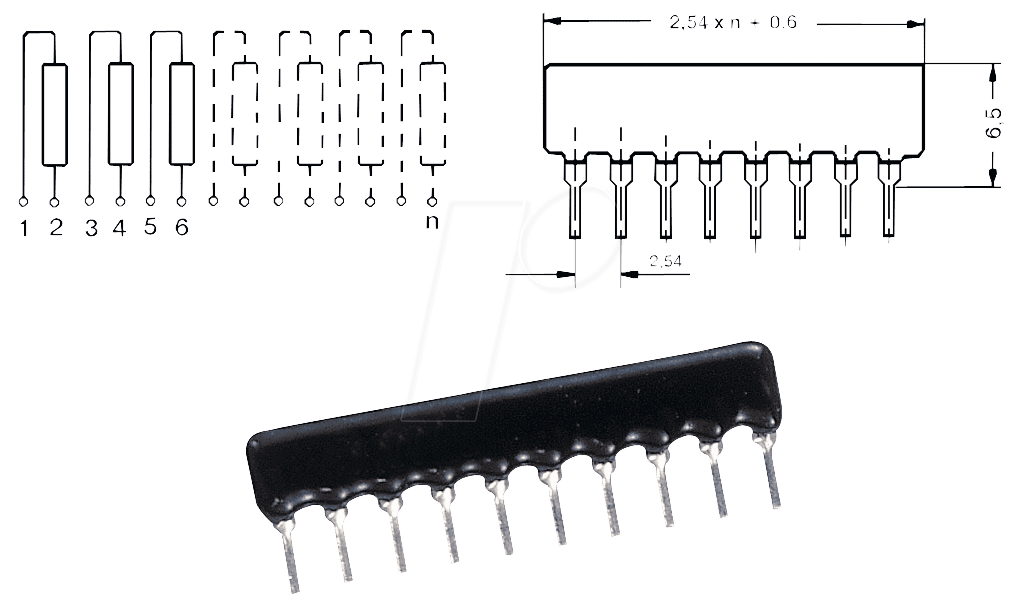

| Gehäusetyp | SIL-10 (Single In-line Package) |
| Anschlussart | Durchsteckmontage (Through-Hole Technology) |
| Leistung pro Element (typisch) | 1/8 W (bei entsprechenden Umgebungsbedingungen und ausreichender Kühlung) |
| Einsatzbereich (Temperatur) | -55°C bis +125°C (abhängig von Leistung und Belüftung) |
| Konfiguration | Typischerweise eine gemeinsame Kathode (oder Anode) mit 4 unabhängigen Widerständen oder 5 unabhängige Widerstände, je nach genauer Hersteller-Spezifikation. Dieses Modell impliziert eine 1-out-of-5 Konfiguration mit einem gemeinsamen Anschluss. |
| Widerstandsmaterial | Metallschicht (Metal Film) oder Dickschicht (Thick Film) – typischerweise für diese Art von Bauteilen, was für exzellente Stabilität und geringes Rauschen sorgt. |
Anwendungsgebiete für höchste Präzision
Die Vielseitigkeit und Präzision des SIL 10-5 10K Widerstandsnetzwerks machen es zu einem unverzichtbaren Bauteil in einer breiten Palette von anspruchsvollen elektronischen Anwendungen:
- Signalverarbeitung: In Verstärkerschaltungen, Filtern und anderen Signalverarbeitungsmodulen, wo genaue Verstärkungsfaktoren und Frequenzweichen benötigt werden.
- Mess- und Prüftechnik: In Präzisionsinstrumenten und Prüfgeräten, wo exakte Spannungsteiler und Kalibrierwiderstände erforderlich sind, um verlässliche Messergebnisse zu gewährleisten.
- Datenkonverter: Bei der Entwicklung von Analog-Digital-Wandlern (ADCs) und Digital-Analog-Wandlern (DACs), wo die Präzision der Widerstandsnetzwerke direkt die Auflösung und Genauigkeit beeinflusst.
- Automatisierungstechnik: In Steuerungs- und Regelungssystemen, wo stabile und reproduzierbare Schaltungen für die Prozessautomatisierung essenziell sind.
- Telekommunikation: In Netzwerkausrüstung und Kommunikationsmodulen, die eine hohe Signalqualität und geringe Latenz erfordern.
- Medizintechnik: In medizinischen Geräten, bei denen höchste Zuverlässigkeit und präzise Messwerte für die Patientensicherheit und Diagnose unerlässlich sind.
- Industrielle Elektronik: Für anspruchsvolle Anwendungen in rauen Umgebungen, wo die Stabilität und Robustheit der Komponenten entscheidend sind.
Erweiterte Informationen zu Widerstandsnetzwerken
Widerstandsnetzwerke, auch als SIP-Netzwerke (Single In-line Package) oder DIP-Netzwerke (Dual In-line Package) bezeichnet, sind integrierte passive Bauelemente, die mehrere Widerstände in einem einzigen Gehäuse zusammenfassen. Sie bieten gegenüber diskreten Widerständen mehrere Vorteile, insbesondere in Bezug auf Bauraum, Montageaufwand und Signalintegrität. Die Auswahl des richtigen Widerstandsmaterials und der Fertigungstechnologie ist entscheidend für die Leistung. Metallschichtwiderstände (Metal Film) bieten in der Regel eine höhere Präzision, geringere Toleranzen und besseres Rauschverhalten als Dickschichtwiderstände (Thick Film). Die SIL-10-Bauform ist ein gängiger Standard für solche Netzwerke und ermöglicht eine einfache Montage auf Leiterplatten mittels Bedrahtungstechnik.
Bei der Betrachtung eines 10 kOhm Widerstands mit 2% Toleranz ist zu verstehen, dass dies bedeutet, dass der tatsächliche Widerstandswert des einzelnen Elements zwischen 9,8 kOhm und 10,2 kOhm liegen kann. Bei einem Netzwerk mit fünf solchen Elementen ist die Gleichmäßigkeit und Stabilität dieser Werte über den gesamten Temperaturbereich hinweg von zentraler Bedeutung für die Schaltungsfunktion. Die in diesem SIL-10 Gehäuse vereinten Widerstände sind typischerweise so konzipiert, dass sie eine ähnliche thermische Drift aufweisen, was sie ideal für Anwendungen macht, bei denen mehrere gleiche Widerstände benötigt werden, wie z.B. in einer gemeinsamen Kathodenkonfiguration oder als Teil eines komplexen Spannungsteilers.
Die Leistung jedes einzelnen Widerstandselements ist begrenzt, üblicherweise im Bereich von 1/8 Watt bis 1/4 Watt für Standard-SIP-Netzwerke bei Raumtemperatur. Dies hängt stark von der Kühlung ab, die durch die Leiterplatte und die umliegenden Komponenten bereitgestellt wird. Eine sorgfältige Auslegung der Leiterbahnführung und eine ausreichende Belüftung sind daher wichtig, um die spezifizierte Leistung zu gewährleisten und Überhitzung zu vermeiden.
FAQ – Häufig gestellte Fragen zu SIL 10-5 10K – Widerstandsnetzwerk, 5 x 10 kOhm, 2%, SIL-10
Was ist der Hauptvorteil der Verwendung eines Widerstandsnetzwerks wie dem SIL 10-5 10K gegenüber einzelnen Widerständen?
Der Hauptvorteil liegt in der signifikanten Reduzierung des Platzbedarfs auf der Leiterplatte, der vereinfachten Montage durch nur ein Bauteil anstelle von fünf, sowie der verbesserten Signalintegrität durch kürzere Leiterbahnen und weniger potenzielle Fehlerquellen.
Welche Anwendungen sind besonders gut für dieses Widerstandsnetzwerk geeignet?
Es eignet sich hervorragend für Anwendungen in der Signalverarbeitung, Messtechnik, Datenkonvertern, Automatisierungstechnik und Telekommunikation, überall dort, wo präzise und stabile Widerstandswerte in kompakter Bauform benötigt werden.
Wie wird die Toleranz von 2% interpretiert?
Eine Toleranz von 2% bedeutet, dass der tatsächliche Widerstandswert jedes einzelnen Elements innerhalb von 2% vom Nennwert (10 kOhm) abweichen darf. Das heißt, jeder Widerstand liegt zwischen 9,8 kOhm und 10,2 kOhm.
Welche Art von Widerstandsmaterial wird typischerweise für dieses Produkt verwendet und welche Vorteile bietet es?
Typischerweise werden Metallschicht- oder Dickschichtwiderstände für solche Netzwerke verwendet. Metallschicht bietet in der Regel eine höhere Präzision, geringeres Rauschen und bessere Stabilität über einen breiten Temperaturbereich, was für anspruchsvolle Schaltungen von Vorteil ist.
Wie ist die Leistung eines einzelnen Widerstandselements im SIL 10-5 10K begrenzt?
Die Leistung eines einzelnen Elements liegt typischerweise im Bereich von 1/8 Watt bis 1/4 Watt. Diese Leistung kann je nach Umgebungsbedingungen und der auf der Leiterplatte verfügbaren Kühlung variieren. Es ist wichtig, dies bei der Auslegung zu berücksichtigen, um Überhitzung zu vermeiden.
Was bedeutet die SIL-10-Bauform?
SIL steht für Single In-line Package. SIL-10 bedeutet, dass das Bauteil insgesamt 10 Anschlusspins hat, die in einer einzelnen Reihe angeordnet sind. Dies ist eine gängige Form für Widerstandsnetzwerke und vereinfacht die Montage in Standard-Lochrastern auf Leiterplatten.
Ist die Konfiguration der Widerstände innerhalb des Netzwerks immer gleich?
Nein, die Konfiguration kann variieren. Ein 5x10kOhm Netzwerk kann beispielsweise vier unabhängige Widerstände mit einem gemeinsamen Anschluss (z.B. gemeinsame Kathode) oder auch fünf komplett unabhängige Widerstände aufweisen, je nach spezifischer Hersteller-Dokumentation.
