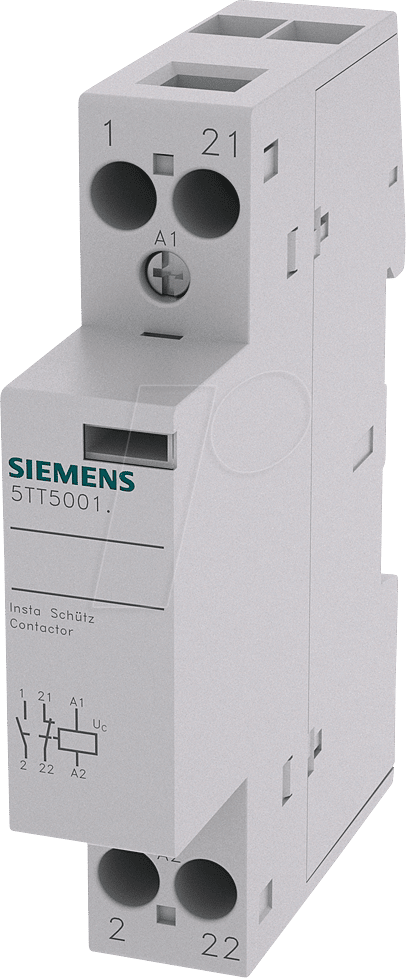

SIE 5TT5801-0 – INSTA-Schütz 1 NO + 1 NC, 230 V AC / 20 A: Präzise Steuerung für professionelle Anwendungen
Das SIE 5TT5801-0 INSTA-Schütz ist die ideale Lösung für elektrische Steuerungsaufgaben, bei denen zuverlässige Schaltvorgänge mit einer definierten Anzahl von Schließern (NO) und Öffnern (NC) gefragt sind. Es adressiert Elektrotechniker, Schaltschrankbauer und Instandhalter, die eine robuste und präzise Steuerungskomponente für ihre Anlagen benötigen, um komplexe Schaltungen sicher und effizient zu realisieren.
Überlegene Schaltleistung und Zuverlässigkeit
Im Vergleich zu herkömmlichen Relais oder Schützen, die möglicherweise nicht die spezifische Kombination von Kontakten oder die geforderte Schaltleistung bieten, zeichnet sich das SIE 5TT5801-0 durch seine optimierte Konstruktion und die Einhaltung höchster Qualitätsstandards aus. Die integrierte Konfiguration von 1 Schließer (NO) und 1 Öffner (NC) ermöglicht eine vielseitige Integration in Steuerkreise, von einfachen Signalübertragungen bis hin zu komplexen Verriegelungsfunktionen.
Optimale Kontaktkonfiguration für maximale Flexibilität
Die durchdachte Kombination aus 1 NO (normally open) und 1 NC (normally closed) Kontakt bietet eine herausragende Flexibilität für verschiedenste Schaltungsdesigns. Der Schließer (NO) ermöglicht die Aktivierung einer nachgeschalteten Komponente, sobald das Schütz angezogen wird, während der Öffner (NC) gleichzeitig einen anderen Stromkreis unterbricht. Diese duale Funktionalität ist essenziell für Sicherheitsfunktionen, Überwachungsaufgaben oder zur Realisierung von Schaltfolgen, die präzise gesteuert werden müssen.
Hocheffiziente Spulensteuerung für Energieeffizienz
Mit einer Betriebsspannung von 230 V AC und einem Nennstrom von 20 A ist das SIE 5TT5801-0 für eine breite Palette von Anwendungen konzipiert. Die energieeffiziente Spulenauslegung reduziert den Stromverbrauch im angezogenen Zustand, was zu einer verbesserten Gesamteffizienz Ihrer elektrischen Systeme beiträgt. Dies ist besonders relevant in Industrieanlagen, wo Energieeinsparungen direkte Auswirkungen auf die Betriebskosten haben.
Anwendungsbereiche und Einsatzmöglichkeiten
Das SIE 5TT5801-0 INSTA-Schütz findet breite Anwendung in folgenden Bereichen:
- Industrielle Automatisierung: Steuerung von Motoren, Ventilen, Pumpen und anderen Aktuatoren in Produktionsanlagen.
- Schaltschrankbau: Als zentrale Schaltkomponente in komplexen Steuerungs- und Verteilerkästen.
- Gebäudeautomation: Steuerung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssystemen oder Sicherheitsfunktionen.
- Maschinenbau: Integration in Steuerkreise von Werkzeugmaschinen, Förderanlagen oder Fertigungslinien.
- Energieverteilung: Schaltaufgaben in kleineren Verteilungsnetzen oder als Teil von Lastmanagement-Systemen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | INSTA-Schütz |
| Modellbezeichnung | SIE 5TT5801-0 |
| Kontaktbelegung | 1 NO (Schließer) + 1 NC (Öffner) |
| Steuerspannung | 230 V AC |
| Nennstrom (AC-1, konventionell) | 20 A |
| Anschlussart | Schraubklemmen für einfache und sichere Verdrahtung |
| Montageart | Tragschienenmontage (DIN-Schiene) für schnelle Installation |
| Umgebungstemperatur (Betrieb) | -25°C bis +40°C (ohne Vereisung) |
| Elektrische Lebensdauer (AC-1) | Hohe Schaltspielzahl für langfristigen Einsatz (präzise Angabe hängt von Schaltbedingungen ab, aber typischerweise > 100.000 Schaltspiele) |
| Mechanische Lebensdauer | Extrem robust, ausgelegt für Millionen von Schaltspielen |
| Isolationsspannung (Ui) | 500 V AC (Schutzklasse II) |
| Impulsspannungsfestigkeit (Uimp) | 4 kV |
| Betriebsfrequenz | 50/60 Hz |
| Schutzart | IP20 (bei montiertem Gehäuse) |
| Gehäusematerial | Hochwertiger, schwer entflammbarer Thermoplast für erhöhte Sicherheit |
| Normenkonformität | Entspricht relevanten IEC- und EN-Normen für Schaltgeräte |
Konstruktive Merkmale für Langlebigkeit und Sicherheit
Das SIE 5TT5801-0 wurde mit einem Fokus auf Robustheit und Sicherheit konstruiert. Das Gehäuse besteht aus einem schwer entflammbaren Thermoplast, der auch unter anspruchsvollen Umgebungsbedingungen eine hohe Stabilität und Isolationswirkung gewährleistet. Die verwendeten Kontakte sind für eine hohe Strombelastbarkeit und eine lange Lebensdauer ausgelegt, um auch bei häufigen Schaltzyklen eine zuverlässige Funktion zu gewährleisten. Die Schraubklemmen ermöglichen eine sichere und dauerhafte elektrische Verbindung, die auch Vibrationen standhält.
Integration und Installation vereinfacht
Die Standard-Tragschienenmontage ermöglicht die nahtlose Integration des SIE 5TT5801-0 in bestehende oder neue Schaltschränke. Die kompakten Abmessungen sparen wertvollen Platz in der Schaltschrankinstallation. Die klar gekennzeichneten Anschlüsse erleichtern die elektrische Verdrahtung und minimieren das Risiko von Fehlanschlüssen, was insbesondere für Elektrofachkräfte von Bedeutung ist.
