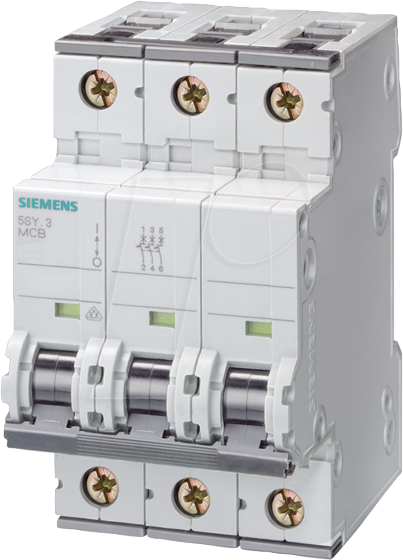

Zuverlässiger Schutz für Ihre Elektroinstallation: Siemens 5SY6313-7 Leitungsschutzschalter
Schützen Sie Ihre elektrischen Anlagen effektiv vor Überlastung und Kurzschluss mit dem Siemens 5SY6313-7 Leitungsschutzschalter. Dieser 3-polige Schalter mit Charakteristik C und einer Nennstromstärke von 13 A ist die ideale Lösung für anspruchsvolle industrielle und gewerbliche Anwendungen sowie für private Hausinstallationen, bei denen ein hoher Grad an Sicherheit und Zuverlässigkeit gefordert ist.
Höchste Sicherheit und Leistung durch fortschrittliche Technologie
Der Siemens 5SY6313-7 Leitungsschutzschalter bietet überragende Schutzfunktionen, die weit über die Anforderungen von Standard-Sicherungen hinausgehen. Seine präzise auslösende Charakteristik C sorgt für eine selektive Absicherung, die unerwünschte Abschaltungen bei kurzzeitigen Anlaufströmen von Motoren oder Transformatoren verhindert, während er gleichzeitig zuverlässig vor schädlichen Überströmen und Kurzschlüssen schützt. Mit einer Ausschaltleistung von 6 kA bietet er zudem eine robuste Absicherung gegen die potenziell zerstörerischen Kräfte eines Kurzschlusses. Die dreipolige Ausführung ermöglicht die gleichzeitige Abschaltung aller drei Außenleiter und des Neutralleiters (falls vorhanden und normativ vorgeschrieben) bei einem Fehler, was ein Höchstmaß an Sicherheit gewährleistet.
Unverzichtbare Vorteile des Siemens 5SY6313-7
- Höchste Schutzwirkung: Effektiver Schutz vor Überlastung und Kurzschluss durch präzise Charakteristik C und hohe Ausschaltleistung (6 kA).
- Selektive Absicherung: Vermeidung unnötiger Auslösungen bei Anlaufströmen, was die Verfügbarkeit Ihrer Anlagen erhöht.
- Robuste Bauweise: Hergestellt aus hochwertigen Materialien für Langlebigkeit und Beständigkeit unter anspruchsvollen Bedingungen.
- Maximale Sicherheit: 3-polige Ausführung für umfassenden Schutz und einfache Installation in Drehstromnetzen.
- Modulare Bauform: Ermöglicht eine einfache und schnelle Montage auf Standard-Hutschienen (DIN-Schiene) in Verteilerkästen.
- Zertifizierte Qualität: Entspricht strengen nationalen und internationalen Normen (z.B. IEC/EN 60898-1), was höchste Zuverlässigkeit garantiert.
- Universelle Einsetzbarkeit: Geeignet für eine Vielzahl von Anwendungen in Wohn-, Gewerbe- und Industriebereichen.
Präzise technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Siemens |
| Produktserie | SENTRON, 5SY |
| Typenbezeichnung | 5SY6313-7 |
| Polzahl | 3-polig |
| Nennstromstärke (In) | 13 A |
| Auslösecharakteristik | C |
| Ausschaltvermögen (Icn) | 6 kA (gemäß IEC/EN 60898-1) |
| Betriebsspannung (Ue) | AC 400 V (max.) |
| Frequenz | 50/60 Hz |
| Montageart | Hutschiene (DIN-Schiene) |
| Schutzart (Gehäuse) | IP20 (mit abgedeckten Klemmen) |
| Isolationsmaterial | Hochwertiger, thermisch beständiger Kunststoff (z.B. Polyamid) für Langlebigkeit und Sicherheit. |
| Anschlussklemmen | Käfigzugklemmen mit Schraubverbindung für eine sichere und zuverlässige elektrische Verbindung. |
| Einsatzbereiche | Schutz von Leitungen in Wohngebäuden, Gewerbebetrieben und Industrieanlagen; Schutz von elektrischen Geräten mit charakteristischen Anlaufströmen. |
Umfassende Anwendungsbereiche
Der Siemens 5SY6313-7 Leitungsschutzschalter ist ein integraler Bestandteil jeder modernen Elektroinstallation. Seine Fähigkeit, sowohl Überlastungen, die durch zu viele angeschlossene Geräte entstehen, als auch gefährliche Kurzschlüsse, die beispielsweise durch beschädigte Kabel oder defekte Geräte verursacht werden, zu erkennen und zu unterbinden, macht ihn unverzichtbar. Insbesondere in Installationen, die Drehstrommotoren, Pumpen, Lüftungsanlagen oder andere Verbraucher mit hohen Anlaufströmen beherbergen, spielt die Charakteristik C ihre Stärken aus. Sie verhindert ein unbeabsichtigtes Auslösen während des Hochfahrens dieser Geräte, gewährleistet aber gleichzeitig einen schnellen und effektiven Schutz, sobald eine gefährliche Überlastung oder ein Kurzschluss vorliegt. Dies erhöht die Betriebssicherheit und minimiert Ausfallzeiten. In verteilten Systemen, wie sie in Schaltanlagen und Unterverteilungen üblich sind, erlaubt die 3-polige Ausführung eine gleichzeitige Trennung aller stromführenden Leiter, was bei Wartungsarbeiten oder Störungsbehebungen ein Höchstmaß an Sicherheit für das Personal bietet.
Qualität und Zuverlässigkeit von Siemens
Siemens steht seit Jahrzehnten für höchste Qualität und Innovationskraft im Bereich der Elektrotechnik. Der 5SY6313-7 Leitungsschutzschalter ist keine Ausnahme. Gefertigt nach strengsten Produktionsrichtlinien und getestet nach internationalen Normen, garantiert dieser Schalter eine lange Lebensdauer und zuverlässige Funktion über viele Jahre hinweg. Die Verwendung von robusten, flammhemmenden Kunststoffen schützt vor thermischer Belastung und gewährleistet auch im Fehlerfall die Sicherheit der Installation. Die präzise Mechanik des Auslösemechanismus sorgt für eine konsistente und zuverlässige Abschaltung, auf die Sie sich verlassen können. Die modulare Bauweise ermöglicht zudem eine einfache Integration in bestehende oder neue Verteilerschränke, wodurch Installationszeiten verkürzt und die Flexibilität erhöht wird.
FAQ – Häufig gestellte Fragen zu SIE 5SY6313-7 – Leitungsschutzschalter Char-C, 13 A, 3-pol, 6 kA
Was bedeutet die Charakteristik C bei einem Leitungsschutzschalter?
Die Charakteristik C beschreibt das Auslöseverhalten des Schutzschalters bei Überstrom. Sie ist so ausgelegt, dass sie kurzzeitige Stromspitzen, wie sie beim Anlaufen von Motoren auftreten, toleriert, aber dennoch bei Überlastungen und Kurzschlüssen schnell auslöst. Dies macht sie ideal für Anlagen mit induktiven Verbrauchern.
Ist dieser Leitungsschutzschalter für den Einsatz in Haushalten geeignet?
Ja, der Siemens 5SY6313-7 ist für den Einsatz in privaten Hausinstallationen geeignet, insbesondere wenn dort Geräte mit höheren Anlaufströmen, wie z.B. bestimmte Haushaltsgeräte oder Wärmepumpen, installiert sind. Er bietet einen robusten Schutz für den gesamten Stromkreis.
Welche Vorteile bietet die 3-polige Ausführung gegenüber einem 1-poligen Schalter?
Die 3-polige Ausführung schaltet bei einem Fehler alle drei Außenleiter gleichzeitig ab. Dies ist besonders in Drehstromnetzen unerlässlich, um gefährliche Zustände zu vermeiden und die Sicherheit bei Wartungsarbeiten zu erhöhen, da der gesamte Stromkreis spannungsfrei geschaltet wird.
Kann der 5SY6313-7 auch für den Schutz von Anlagen mit sehr hohen Kurzschlussströmen verwendet werden?
Mit einer Ausschaltleistung von 6 kA ist der Siemens 5SY6313-7 für die meisten gängigen Installationen in Wohn-, Gewerbe- und leichten Industrieanwendungen ausreichend dimensioniert. Für Anlagen mit extrem hohen Kurzschlussströmen (z.B. in großen Industrieanlagen) sind gegebenenfalls Leistungsschutzschalter mit höherem Ausschaltvermögen erforderlich.
Ist die Installation des Siemens 5SY6313-7 kompliziert?
Nein, die Installation ist dank der standardisierten Hutschiene-Montage sehr einfach und schnell. Der Schalter wird einfach auf die DIN-Schiene geklickt und die Leitungen werden sicher an den Klemmen angeschlossen. Eine fachgerechte Installation durch eine qualifizierte Elektrofachkraft wird jedoch immer empfohlen.
Welche Normen erfüllt dieser Leitungsschutzschalter?
Der Siemens 5SY6313-7 Leitungsschutzschalter erfüllt wichtige nationale und internationale Normen wie IEC/EN 60898-1, was seine Zuverlässigkeit und Sicherheit auf höchstem Niveau bestätigt.
Wie unterscheidet sich die Charakteristik C von anderen Charakteristiken wie B oder D?
Charakteristik B ist für Anwendungen mit geringen Anlaufströmen (z.B. Beleuchtung) gedacht, Charakteristik D für Geräte mit sehr hohen Anlaufströmen (z.B. große Motoren oder Transformatoren). Charakteristik C liegt dazwischen und ist ein guter Kompromiss für eine breite Palette von Anwendungen.
