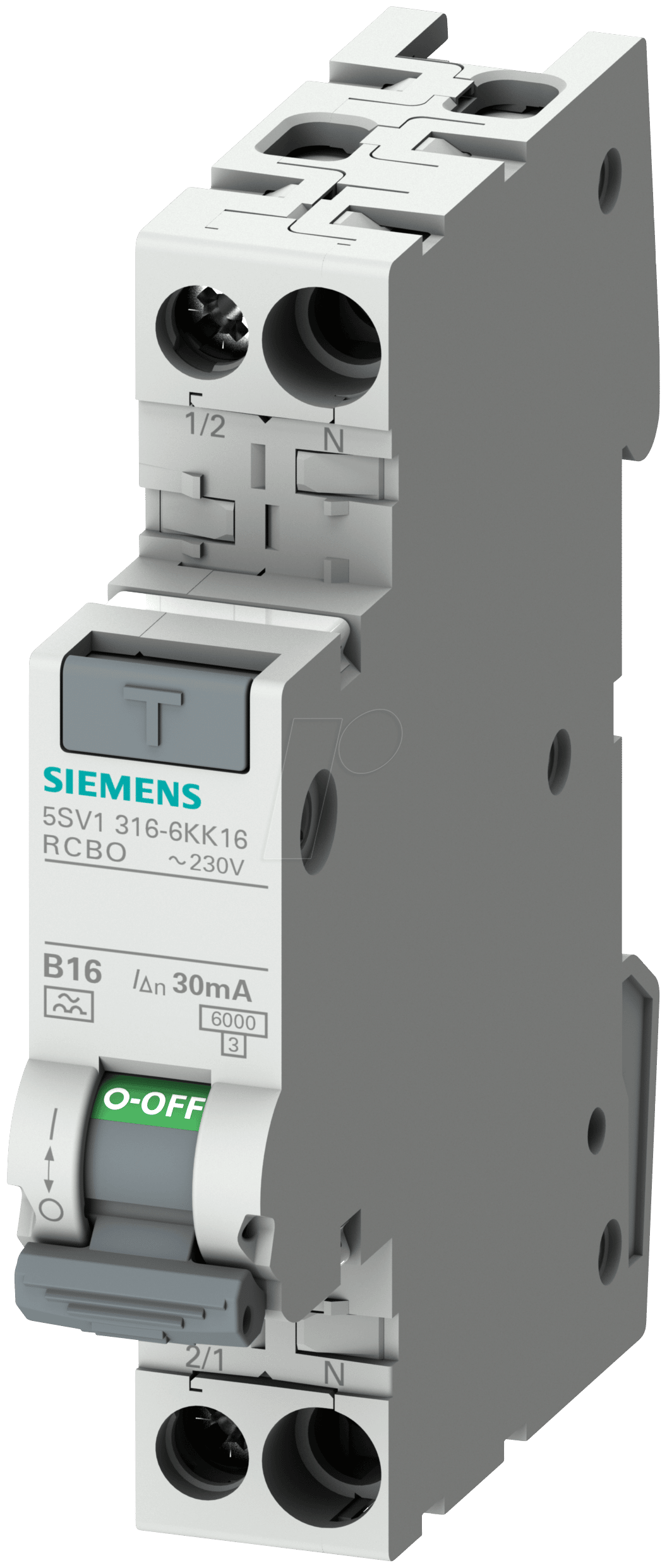

Maximale Sicherheit und Zuverlässigkeit für Ihre Elektroinstallation: Der SIE 5SV1316-6-16 FI/LS-Schutzschalter
Suchen Sie nach einer unverzichtbaren Komponente für den Schutz Ihrer Elektroinstallationen vor Fehlerströmen und Kurzschlüssen? Der SIE 5SV1316-6-16 FI/LS-Schutzschalter ist die ideale Lösung für Elektrofachkräfte, Hausbesitzer und Anlagenbetreiber, die höchsten Wert auf Sicherheit und vorbeugenden Brandschutz legen. Dieses Gerät kombiniert die Funktionen eines Fehlerstromschutzschalters (FI) und eines Leitungsschutzschalters (LS) in einem kompakten Einheit, um Ihre elektrischen Systeme effektiv vor Gefahren wie elektrischen Schlägen und Brandentstehung durch Isolationsfehler zu schützen.
Überlegene Schutztechnologie für Anspruchsvolle
Warum ist der SIE 5SV1316-6-16 eine überlegene Wahl gegenüber herkömmlichen Lösungen? Er vereint zwei essenzielle Schutzmechanismen in einem einzigen, normgerechten Gerät. Dies spart Platz im Verteiler, vereinfacht die Installation und reduziert Fehlerquellen. Im Gegensatz zu separaten FI- und LS-Schaltern bietet diese integrierte Lösung eine nahtlose und optimierte Schutzfunktion, die den aktuellen Sicherheitsanforderungen in Wohn- und Gewerbegebäuden gerecht wird und weit über den Standard hinausgeht.
Schlüsselfunktionen und Vorteile des SIE 5SV1316-6-16
- Umfassender Schutz: Bietet zuverlässigen Schutz vor gefährlichen Fehlerströmen (30 mA) und Überlast/Kurzschluss (Charakteristik B, 16 A).
- Kompakte Bauweise (1 TE): Spart wertvollen Platz im Schaltschrank und ermöglicht eine höhere Packungsdichte.
- Typ A Empfindlichkeit: Erkannt sowohl sinusförmige Wechselströme als auch pulsierende Gleichfehlerströme, was einen breiteren Anwendungsbereich abdeckt.
- Hohe Schaltleistung: Gewährleistet sicheres Trennen im Fehlerfall und schützt somit Personen und Anlagen.
- Langlebigkeit und Robustheit: Konzipiert für den professionellen Einsatz und ausgelegt für eine lange Lebensdauer unter verschiedenen Umständen.
- Einfache Installation: Standardisierte Bauform und klare Kennzeichnung erleichtern die Integration in bestehende oder neue Installationen.
- Normkonformität: Erfüllt die relevanten nationalen und internationalen Sicherheitsstandards für Elektroinstallationen.
- Zuverlässige Auslösung: Schnelle und sichere Erkennung von Fehlerströmen verhindert gefährliche Situationen.
Präzision und Leistung: Die Technologie im Detail
Der SIE 5SV1316-6-16 ist mehr als nur ein Schalter; er ist ein hochentwickeltes Schutzgerät, das auf modernster Technologie basiert. Die Charakteristik B des integrierten Leitungsschutzschalters ist speziell für den Schutz von Leitungsschutzschaltern, die für ihre geringe Auslöseempfindlichkeit bei Überlast bekannt sind, ausgelegt. Dies bedeutet, dass er zuverlässig bei Strömen auslöst, die ein bestimmtes Vielfaches des Nennstroms überschreiten, und somit typische Überlastbedingungen sowie Kurzschlüsse effektiv abfängt. Die Empfindlichkeit von 30 mA für den Fehlerstromschutz ist der Standard für den Schutz von Personen und minimiert das Risiko lebensgefährlicher Stromschläge. Dies ist besonders wichtig in Bereichen mit hoher Feuchtigkeit oder in Verbindung mit tragbaren Geräten.
Der Fehlerstromschutzmechanismus des Typ A analysiert kontinuierlich den Stromfluss in den Leitern. Bei einer Unregelmäßigkeit, wie sie bei einem Isolationsfehler auftritt, erkennt der Schalter die Differenz zwischen dem hin- und zurückfließenden Strom. Überschreitet diese Differenz den Schwellenwert von 30 mA, löst der Schalter innerhalb kürzester Zeit aus und unterbricht den Stromkreis. Dies schützt nicht nur Personen vor direktem Stromschlag, sondern auch die elektrische Installation selbst vor möglichen Bränden, die durch Isolationsfehler entstehen können.
Die Integration in einer Baugröße von nur einer Teilungseinheit (1 TE) macht den SIE 5SV1316-6-16 besonders attraktiv für moderne Elektroinstallationen, bei denen der Platz im Verteiler oft begrenzt ist. Dies ermöglicht eine effizientere Raumnutzung und erlaubt die Installation von mehr Schutzeinrichtungen auf derselben Fläche, ohne Kompromisse bei der Sicherheit einzugehen.
Einsatzgebiete und Anwendungsszenarien
Der SIE 5SV1316-6-16 eignet sich für eine breite Palette von Anwendungen in:
- Wohngebäuden: Als Standard-Schutz in Unterverteilungen für Wohnungen, Häuser und Mietobjekte, zum Schutz von Stromkreisen für Steckdosen, Beleuchtung und Geräte.
- Gewerbeimmobilien: In Büros, Geschäften und kleinen Werkstätten zur Gewährleistung der Sicherheit von Mitarbeitern und Kunden sowie zum Schutz der elektrischen Infrastruktur.
- Öffentlichen Einrichtungen: In Schulen, Krankenhäusern und öffentlichen Gebäuden, wo höchste Sicherheitsstandards erforderlich sind.
- Industrielle Umgebungen: Für bestimmte Anwendungen, bei denen pulsierende Gleichfehlerströme auftreten können, bietet der Typ A zusätzlichen Schutz.
- Gartenhäuser, Garagen und Werkstätten: Zur sicheren Versorgung von Geräten und Beleuchtung in Nebengebäuden.
Die Charakteristik B eignet sich besonders für die Absicherung von Stromkreisen, die Geräte mit geringen Einschaltströmen versorgen oder bei denen die Wahrscheinlichkeit eines Leitungsschutzes gering ist. Die Kombination mit Typ A Fehlerstromschutz macht ihn zu einer vielseitigen Lösung für die meisten Standardanwendungen.
Hochwertige Verarbeitung und Materialien
Bei der Entwicklung und Herstellung des SIE 5SV1316-6-16 stehen Langlebigkeit und Zuverlässigkeit im Vordergrund. Die Auswahl robuster Materialien gewährleistet, dass der Schalter auch unter anspruchsvollen Betriebsbedingungen über seine gesamte Lebensdauer hinweg stabil und funktionsfähig bleibt. Die Gehäusekonstruktion ist so konzipiert, dass sie mechanischer Belastung standhält und eine sichere elektrische Isolation bietet.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | SIE 5SV1316-6-16 FI/LS-SchutzeinrichtungChar-B |
| Nennstrom (LS-Teil) | 16 A |
| Auslösecharakteristik (LS-Teil) | B |
| Nenn-Fehlerstrom (FI-Teil) | 30 mA |
| Fehlerstrom-Typ (FI-Teil) | Typ A (erkennt sinusförmige Wechselfehlerströme und pulsierende Gleichfehlerströme) |
| Polanzahl | 2-polig (schützt Außen- und Neutralleiter) |
| Baugröße | 1 Teilungseinheit (TE) |
| Schutzart | IP20 (bei montiertem Zustand und berührungssicherer Verdrahtung) |
| Material | Hochwertige, flammhemmende Kunststoffe für Gehäuse und interne Komponenten |
| Einsatztemperatur | Typischerweise von -25°C bis +45°C (Umgebungsbedingungen gemäß Norm) |
| Konformität | Entspricht relevanten IEC- und EN-Normen für FI/LS-Schutzschalter |
Umfangreiche Einsatzmöglichkeiten
Die modulare Bauweise und die hohe Zuverlässigkeit machen den SIE 5SV1316-6-16 zu einer universell einsetzbaren Komponente. Ob in der Hausinstallation zur Absicherung einzelner Stromkreise oder in komplexeren Anlagen, die Integration ist unkompliziert. Die 1 TE Breite ermöglicht eine hohe Packungsdichte im Schaltschrank, was gerade bei Renovierungen oder Erweiterungen von Elektroinstallationen von großem Vorteil ist. Die Charakteristik B eignet sich besonders für den Schutz von Stromkreisen, die Beleuchtungsanlagen, Steckdosennetze und Geräte mit geringem Anlaufstrom versorgen. Die Kombination mit dem Typ A Fehlerstromschutz bietet einen erweiterten Schutz, indem er auch auf pulsierende Gleichfehlerströme reagiert, die bei bestimmten elektronischen Geräten auftreten können.
Prüfung und Wartung
Für eine optimale Sicherheit sollte die Funktion des FI/LS-Schutzschalters regelmäßig überprüft werden. Viele Modelle verfügen über eine integrierte Testtaste, die das Auslösen simuliert. Die Häufigkeit der Prüfung sollte gemäß den lokalen Vorschriften und den Empfehlungen des Herstellers erfolgen. Die Lebensdauer eines Schutzschalters ist zwar lang, doch unterliegt er dennoch Verschleiß. Bei Anzeichen von Beschädigung oder nach einer längeren Betriebszeit kann ein Austausch notwendig werden, um die fortlaufende Sicherheit zu gewährleisten.
Sicherheit geht vor: Die Bedeutung des FI/LS-Schutzschalters
Ein FI/LS-Schutzschalter ist ein unverzichtbares Element einer modernen und sicheren Elektroinstallation. Er kombiniert zwei entscheidende Schutzfunktionen, die jeweils auf unterschiedliche Gefahren abzielen:
- Fehlerstromschutz (FI): Schützt vor gefährlichen Körperdurchströmungen durch elektrische Fehlerströme, wie sie bei defekter Isolierung oder unsachgemäßem Umgang mit elektrischen Geräten auftreten können. Ein Fehlerstrom von nur 30 mA kann bereits lebensgefährlich sein.
- Leitungsschutz (LS): Schützt elektrische Leitungen und Geräte vor Überlastung und Kurzschlüssen, die zu Überhitzung, Bränden und Beschädigungen führen können.
Durch die Integration beider Funktionen in einem Gerät, wie es beim SIE 5SV1316-6-16 der Fall ist, wird nicht nur die Sicherheit erhöht, sondern auch die Installation vereinfacht und Platz im Schaltschrank gespart. Der Typ A Empfänger ist dabei eine wichtige Weiterentwicklung gegenüber dem Typ AC, da er auf eine breitere Palette von Fehlerströmen reagiert und somit einen umfassenderen Schutz bietet.
FAQ – Häufig gestellte Fragen zu SIE 5SV1316-6-16 – FI/LS-SchutzeinrichtungChar-B, 16 A, Typ A, 30 mA, 1 TE
Was genau ist eine FI/LS-Schutzeinrichtung und warum benötige ich sie?
Eine FI/LS-Schutzeinrichtung kombiniert die Funktionen eines Fehlerstromschutzschalters (FI) und eines Leitungsschutzschalters (LS). Der FI-Teil schützt vor gefährlichen Fehlerströmen, die zu Stromschlägen führen können, während der LS-Teil Leitungen und Geräte vor Überlastung und Kurzschlüssen schützt. Beide Funktionen sind essenziell für die Sicherheit Ihrer Elektroinstallation.
Was bedeutet die Charakteristik B bei einem Leitungsschutzschalter?
Die Auslösecharakteristik B gibt an, bei welchem Mehrfachen des Nennstroms der Leitungsschutzschalter auslöst. Bei Charakteristik B erfolgt die Auslösung typischerweise zwischen 3 und 5 Mal des Nennstroms. Diese Charakteristik eignet sich gut für Stromkreise mit geringen Einschaltströmen, wie sie bei Beleuchtungsanlagen oder Steckdosen üblich sind.
Welchen Vorteil bietet der Typ A Fehlerstromschutz gegenüber Typ AC?
Typ A erkennt und schützt zuverlässig vor sinusförmigen Wechsel- und pulsierenden Gleichfehlerströmen. Im Gegensatz dazu schützt Typ AC nur vor sinusförmigen Wechselfehlerströmen. Da viele moderne elektronische Geräte pulsierende Gleichfehlerströme erzeugen können, bietet Typ A einen umfassenderen und sichereren Schutz in vielen Anwendungsbereichen.
Ist die 1 TE Baugröße des SIE 5SV1316-6-16 wichtig?
Ja, die Baugröße von nur einer Teilungseinheit (1 TE) ist ein wesentlicher Vorteil. Sie ermöglicht eine platzsparende Installation in Ihrem Schaltschrank, was besonders bei der Nachrüstung oder Erweiterung von Elektroinstallationen von großer Bedeutung ist, da hier der Platz oft begrenzt ist.
Wie oft sollte ich die Funktion des FI/LS-Schutzschalters testen?
Die Häufigkeit der Prüfung hängt von den lokalen Vorschriften und den Empfehlungen des Herstellers ab. In der Regel wird empfohlen, die Funktion monatlich oder zumindest halbjährlich zu testen. Viele Geräte verfügen über eine Testtaste zur einfachen Überprüfung.
Für welche Art von Stromkreisen ist dieser spezielle FI/LS-Schutzschalter am besten geeignet?
Der SIE 5SV1316-6-16 mit Charakteristik B und Typ A ist ideal für die Absicherung von Stromkreisen in Wohn- und Gewerbegebäuden, die Geräte mit geringen Einschaltströmen versorgen, wie z.B. Steckdosenkreise, Beleuchtungsanlagen und verschiedene Haushaltsgeräte, bei denen auch mit pulsierenden Gleichfehlerströmen zu rechnen ist.
Kann ich diesen FI/LS-Schutzschalter selbst installieren?
Die Installation von elektrischen Schutzschaltern sollte aus Sicherheitsgründen ausschließlich von einer qualifizierten Elektrofachkraft durchgeführt werden. Unsachgemäße Installationen können zu gefährlichen Situationen führen und sind oft auch nicht normgerecht.
