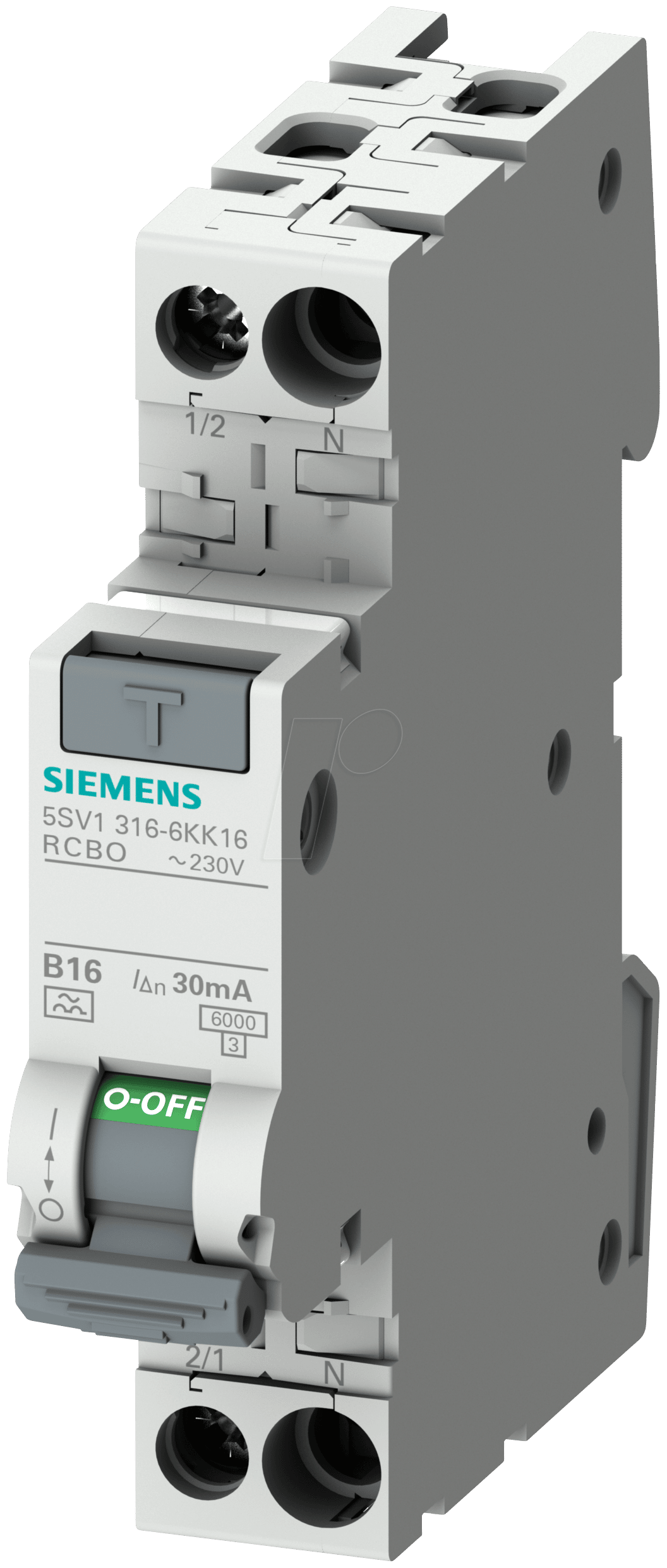

Maximale Sicherheit und zuverlässiger Schutz für Ihre Elektroinstallation: Die SIE 5SV1316-6-13 FI/LS-Schutzeinrichtung
Die SIE 5SV1316-6-13 FI/LS-Schutzeinrichtung kombiniert Fehlerstrom- und Leitungsschutz in einem einzigen, kompakten Gerät und bietet so eine herausragende Lösung zur Absicherung von Stromkreisen gegen Überlastung, Kurzschluss sowie gefährliche Fehlerströme. Dieses essenzielle Bauteil ist unverzichtbar für jeden Elektriker, Installateur und qualifizierten Heimwerker, der höchste Sicherheitsstandards für Wohn- und Geschäftsgebäude gewährleisten möchte, insbesondere in Umgebungen, in denen das Risiko von Stromschlägen oder Brandgefahren erhöht ist.
Überlegene Schutztechnologie mit Charakteristik B
Im Gegensatz zu Standard-Leitungsschutzschaltern, die primär gegen Überlast und Kurzschluss schützen, integriert die SIE 5SV1316-6-13 zusätzlich einen hochsensiblen Fehlerstrom-Schutzschalter (FI-Schutzschalter). Die Charakteristik B dieses Geräts zeichnet sich durch eine besondere Auslösecharakteristik aus, die für den Einsatz in Wohngebäuden, Büros und ähnlichen Umgebungen optimiert ist. Sie schützt zuverlässig vor gefährlichen Fehlerströmen, die durch Isolationsfehler, defekte Geräte oder unsachgemäße Verkabelung entstehen können, und minimiert so das Risiko von Stromschlägen und Bränden. Die Kombination aus Leitungsschutzschalter (LS) und Fehlerstrom-Schutzschalter (FI) in einem 1TE (Teilungseinheit) breiten Gerät spart Platz im Sicherungskasten und vereinfacht die Installation.
Umfassende Vorteile der SIE 5SV1316-6-13 FI/LS-Schutzeinrichtung
- Hohe Selektivität und Falschstrom-Erkennung: Der Typ A FI-Schutzschalter erkennt sowohl pulsierende als auch glatte Gleichfehlerströme, was eine breitere Palette von potenziell gefährlichen Situationen abdeckt als Typ AC. Dies ist besonders wichtig in modernen Installationen mit elektronischen Geräten.
- Schnelle Abschaltung im Fehlerfall: Die Auslöseempfindlichkeit von 30 mA bietet eine ausgezeichnete Personenschutz-Schwelle, die im Falle eines Fehlerstroms eine sofortige und sichere Abschaltung gewährleistet.
- Zuverlässiger Überlast- und Kurzschlussschutz: Die integrierte Leitungsschutzfunktion mit Charakteristik B schützt zuverlässig vor den Folgen von Überlastung und Kurzschluss und verhindert so Schäden an Leitungen und Geräten.
- Kompakte Bauform: Mit einer Breite von nur 1 Teilungseinheit (TE) ist die Schutzeinrichtung äußerst platzsparend und ermöglicht eine effiziente Nutzung des verfügbaren Raums im Sicherungskasten.
- Einfache Installation und Integration: Das Gerät lässt sich mühelos in bestehende Elektroinstallationen integrieren und entspricht den geltenden Normen und Vorschriften für maximale Sicherheit.
- Hohe Schaltspielzahl und Langlebigkeit: Gefertigt aus hochwertigen Materialien, gewährleistet die SIE 5SV1316-6-13 eine lange Lebensdauer und Zuverlässigkeit über viele Schaltzyklen hinweg.
- Statusanzeige: Eine klare Anzeige des Schaltzustandes erleichtert die Überprüfung und Wartung der Anlage.
Präzise Technik: Produktdetails der SIE 5SV1316-6-13
Die SIE 5SV1316-6-13 ist ein hochentwickeltes Schutzorgan, das auf bewährter Technologie basiert und für anspruchsvolle elektrische Anwendungen konzipiert wurde. Die Kombination aus Fehlerstrom-Schutz (FI) und Leitungsschutz (LS) in einem einzigen Modul reduziert die Anzahl der benötigten Komponenten und vereinfacht die Planung und Installation. Die Charakteristik B des Leitungsschutzschalters ist auf die spezifischen Anforderungen moderner Stromnetze zugeschnitten, insbesondere im Hinblick auf Anlaufströme von Geräten wie Motoren oder Transformatoren, und vermeidet unnötige Auslösungen bei gleichzeitig sicherem Schutz.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktbezeichnung | FI/LS-Schutzeinrichtung |
| Hersteller-Artikelnummer | SIE 5SV1316-6-13 |
| Nennstrom (FI-Teil) | 13 A |
| Auslösecharakteristik (LS) | B |
| Fehlerstrom-Schutzart (FI-Typ) | Typ A (erkennt pulsierende und glatte Gleichfehlerströme) |
| Nenn-Fehlerstrom (IΔn) | 30 mA (für Personenschutz) |
| Anzahl der Pole | 2-polig |
| Breite in Teilungseinheiten (TE) | 1 TE |
| Materialgehäuse | Hochwertiger, schwer entflammbarer Kunststoff (thermoplastisch), der strenge Sicherheitsstandards erfüllt und für eine lange Lebensdauer ausgelegt ist. Das Material bietet eine hohe mechanische Stabilität und elektrische Isolation. |
| Schutzart des Gehäuses | Typischerweise IP20 im eingebauten Zustand, bietet Schutz gegen das Eindringen von Fremdkörpern ab 12,5 mm Durchmesser. |
| Betriebstemperaturbereich | Optimiert für den Einsatz in einem breiten Temperaturbereich, typischerweise zwischen -25°C und +45°C, um eine zuverlässige Funktion unter verschiedenen Umgebungsbedingungen zu gewährleisten. |
| Einsatzgebiete | Primär für den Einsatz in Wohn- und Zweckgebäuden, Büros, Werkstätten und anderen Bereichen, wo ein erhöhter Schutzbedarf gegen elektrische Gefahren besteht. Geeignet für den Einsatz in Verteilungen nach DIN 43880. |
Anwendungsbereiche und Sicherheitsaspekte
Die SIE 5SV1316-6-13 FI/LS-Schutzeinrichtung ist die ideale Wahl für eine Vielzahl von Anwendungen, bei denen ein Höchstmaß an elektrischer Sicherheit gefordert ist. Sie schützt zuverlässig Stromkreise, die mit Geräten verbunden sind, welche möglicherweise Gleichfehlerströme erzeugen, wie z.B. Netzteil-getriebene Elektronik, LED-Beleuchtungssysteme, moderne Heizungssteuerungen oder auch Elektrofahrzeug-Ladestationen. Der integrierte Leitungsschutzschalter mit Charakteristik B schützt effektiv vor den thermischen und dynamischen Auswirkungen von Überströmen, die durch Überlastungen oder Kurzschlüsse verursacht werden.
Die Installation dieses Geräts trägt maßgeblich zur Erfüllung gesetzlicher Vorschriften und Normen bei, wie z.B. der DIN VDE 0100-410, die den Personenschutz durch automatische Abschaltung im Fehlerfall vorschreibt. Durch die Kombination zweier wichtiger Schutzfunktionen in einem Modul wird die Verdrahtung im Schaltschrank reduziert, was die Fehleranfälligkeit minimiert und die Übersichtlichkeit verbessert. Die 30 mA Auslöseschwelle des FI-Teils ist für den Personenschutz konzipiert und bietet eine wesentliche Verbesserung gegenüber älteren Installationen.
Die Charakteristik B des integrierten Leitungsschutzschalters bietet eine gute Balance zwischen Ansprechempfindlichkeit und Toleranz gegenüber Einschaltströmen. Dies bedeutet, dass das Gerät bei normalen Betriebszuständen, wie beispielsweise dem Anlaufen von Motoren, nicht unnötig auslöst, aber dennoch einen zuverlässigen Schutz bei tatsächlichen Kurzschlüssen gewährleistet. Dies ist ein entscheidender Vorteil gegenüber Leitungsschutzschaltern mit Charakteristik C, die in den meisten Wohnbereichen nicht primär eingesetzt werden.
Die robuste Bauweise und die Verwendung hochwertiger Materialien gewährleisten eine lange Lebensdauer und Zuverlässigkeit der SIE 5SV1316-6-13, selbst unter anspruchsvollen Betriebsbedingungen. Die einfache Montage auf der Hutschiene im Verteilerkasten und die klaren Anschlussklemmen erleichtern die Installation für Fachpersonal erheblich.
FAQ – Häufig gestellte Fragen zu SIE 5SV1316-6-13 – FI/LS-Schutzeinrichtung Char-B, 13 A, Typ A, 30 mA, 1TE
Was genau ist eine FI/LS-Schutzeinrichtung und welche Vorteile bietet sie?
Eine FI/LS-Schutzeinrichtung, wie die SIE 5SV1316-6-13, kombiniert die Funktionen eines Fehlerstrom-Schutzschalters (FI) und eines Leitungsschutzschalters (LS) in einem einzigen Gerät. Sie schützt somit nicht nur vor Überlastung und Kurzschluss, sondern auch vor gefährlichen Fehlerströmen, die zu Stromschlägen oder Bränden führen können. Die Kombination spart Platz im Sicherungskasten und vereinfacht die Installation.
Was bedeutet die Charakteristik B bei einem Leitungsschutzschalter?
Die Charakteristik B beschreibt das Ansprechverhalten des Leitungsschutzschalters bei Kurzschlussströmen. Geräte mit Charakteristik B lösen bei etwa 3- bis 5-fachen des Nennstroms aus. Dies ist ideal für Wohn- und Bürogebäude, wo üblicherweise keine sehr hohen Anlaufströme auftreten und ein schneller Schutz bei Kurzschlüssen Priorität hat.
Welchen Schutz bietet der FI-Schutzschalter vom Typ A?
Der FI-Schutzschalter vom Typ A erkennt und schützt vor pulsierenden und glatten Gleichfehlerströmen, zusätzlich zu den Wechselstromfehlerströmen, die ein Typ AC erkennt. Dies macht ihn für moderne Elektroinstallationen mit vielen elektronischen Geräten, die Gleichfehlerströme erzeugen können, unverzichtbar.
Ist die SIE 5SV1316-6-13 für den Einsatz in privaten Haushalten geeignet?
Ja, absolut. Mit einer Auslöseschwelle von 30 mA für den Personenschutz und der Kombination aus FI- und LS-Schutz ist dieses Gerät hervorragend für die Absicherung von Stromkreisen in privaten Haushalten geeignet und trägt zur Erfüllung der Sicherheitsstandards bei.
Wie wird die Breite von 1 TE in einem Sicherungskasten eingeordnet?
TE steht für Teilungseinheit. Ein Standard-Sicherungsautomat oder FI-Schutzschalter hat oft eine Breite von 1 TE oder 2 TE. Die SIE 5SV1316-6-13 mit 1 TE ist somit besonders platzsparend und ermöglicht eine höhere Dichte an Schutzeinrichtungen in Ihrem Verteiler.
Muss die Installation von einem Elektrofachmann durchgeführt werden?
Ja, die Installation und der Anschluss von Schutzschaltgeräten wie der SIE 5SV1316-6-13 sollten aus Sicherheitsgründen und zur Gewährleistung der korrekten Funktion stets von einer qualifizierten Elektrofachkraft durchgeführt werden.
Welche Art von Fehlerströmen kann die SIE 5SV1316-6-13 erkennen?
Die SIE 5SV1316-6-13 erkennt Wechselstromfehlerströme, pulsierende Gleichfehlerströme und glatte Gleichfehlerströme, da es sich um einen FI-Schutzschalter vom Typ A handelt. Dies gewährleistet einen umfassenden Schutz.
