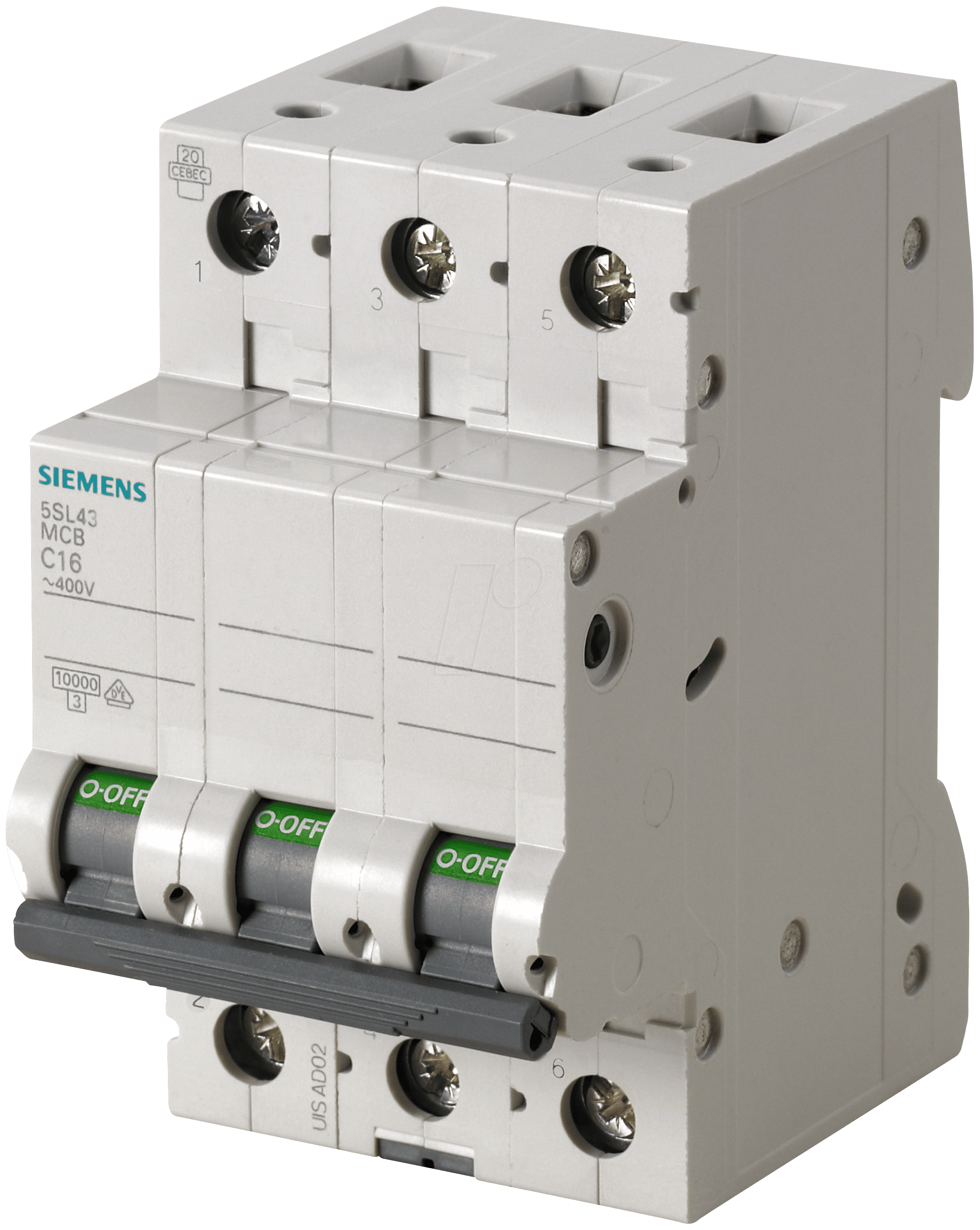

Sicherheit und Zuverlässigkeit im Stromkreis: Der SIE 5SL4316-6 Leitungsschutzschalter
Für Elektrofachkräfte, Planer und Betreiber von elektrischen Anlagen, die höchste Ansprüche an die Sicherheit und Zuverlässigkeit ihrer Installationen stellen, ist der SIE 5SL4316-6 Leitungsschutzschalter die maßgeschneiderte Lösung. Dieses 3-polige Gerät mit Charakteristik B und einer Bemessungsabschaltvermögen von 10 kA schützt Ihren Stromkreis effektiv vor Überlast und Kurzschluss, minimiert Ausfallzeiten und gewährleistet den Schutz von Mensch und Material.
Überlegene Schutzfunktion und Anwendungsbereiche
Der SIE 5SL4316-6 zeichnet sich durch seine präzise Auslösecharakteristik aus, die speziell für den Schutz von Leitungen mit geringer Einschaltstromspitze konzipiert ist. Dies macht ihn zur idealen Wahl für eine breite Palette von Anwendungen, von der Wohnrauminstallation über gewerbliche Anlagen bis hin zu industriellen Umgebungen.
- Schutz vor Überlast: Verhindert thermische Beschädigungen von Leitungen und Geräten bei dauerhaft zu hoher Stromaufnahme.
- Schutz vor Kurzschluss: Löst im Falle eines Kurzschlusses blitzschnell aus und unterbricht den Stromkreis, um weitreichende Schäden zu vermeiden.
- Charakteristik B: Optimiert für Verbraucher mit geringen Einschaltströmen, wie Beleuchtung und elektronische Geräte.
- Hohes Abschaltvermögen (10 kA): Bietet maximale Sicherheit auch bei starken Kurzschlüssen und schützt zuverlässig vor Rückwirkungen auf das vorgelagerte Netz.
- 3-polige Ausführung: Ermöglicht die gleichzeitige und sichere Abschaltung aller drei Außenleiter, was in vielen Installationen unerlässlich ist.
Technische Exzellenz für maximale Sicherheit
Die Konstruktion des SIE 5SL4316-6 basiert auf jahrzehntelanger Erfahrung und dem unermüdlichen Streben nach technischer Perfektion. Jedes Detail ist darauf ausgelegt, eine maximale Lebensdauer und kompromisslose Funktionssicherheit zu gewährleisten. Die Verwendung hochwertiger Materialien und die präzise Fertigung in modernen Produktionsanlagen unterstreichen den Anspruch an höchste Qualität.
Innovative Konstruktionsmerkmale
- Robustes Gehäuse: Hergestellt aus halogenfreiem, schwer entflammbarem Thermoplast, das auch unter anspruchsvollen Bedingungen eine hohe mechanische und thermische Beständigkeit aufweist. Dies trägt zur Reduzierung von Brandlasten und zur Erhöhung der Sicherheit bei.
- Präzisions-Auslösemechanismus: Die thermische und magnetische Auslöseeinheit arbeitet mit höchster Genauigkeit, um eine zuverlässige Abschaltung gemäß der definierten Charakteristik zu gewährleisten.
- Kontaktsystem mit hoher Lebensdauer: Speziell entwickelte Kontakte minimieren den Verschleiß und ermöglichen eine hohe Anzahl von Schaltspielen, was die Langlebigkeit des Schutzschalters signifikant erhöht.
- Werkzeuglose Montage: Die Klemmtechnik ermöglicht eine schnelle und sichere Montage auf Standard-Hutschienen (35 mm), was die Installationszeit reduziert und Fehlerquellen minimiert.
- Klare Kennzeichnung: Deutliche Beschriftungen erleichtern die Identifikation und reduzieren das Risiko von Fehlverdrahtungen, selbst in komplexen Anlagen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | Leitungsschutzschalter Char-B |
| Hersteller-Artikelnummer | 5SL4316-6 |
| Polanzahl | 3 |
| Bemessungsstrom (In) | 16 A |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen (Icn) | 10 kA |
| Netzspannungsbereich | AC 230/400 V |
| Frequenz | 50/60 Hz |
| Schutzart | IP20 (unmontiert) |
| Betriebstemperaturbereich | -25 °C bis +45 °C |
| Material Gehäuse | Halogenfreier, schwer entflammbarer Thermoplast |
| Montageart | Hutschiene (35 mm) |
Der SIE 5SL4316-6 im Vergleich: Warum er die bessere Wahl ist
Im Gegensatz zu einfacheren Schutzschaltern, die möglicherweise nicht die gleiche Präzision in der Auslösung oder das gleiche Abschaltvermögen bieten, ist der SIE 5SL4316-6 ein Spitzenprodukt, das für anspruchsvollste Umgebungen entwickelt wurde. Seine 3-polige Ausführung bietet ein höheres Maß an Sicherheit, insbesondere bei Schalthandlungen und der Vermeidung von gefährlichen Spannungszuständen. Das hohe Abschaltvermögen von 10 kA ist ein entscheidendes Kriterium, wenn es um den Schutz vor den gravierendsten elektrischen Störungen geht, die in größeren oder komplexeren Systemen auftreten können. Die Charakteristik B ist dabei exakt auf die Bedürfnisse moderner Elektroinstallationen zugeschnitten, bei denen eine Vielzahl elektronischer Geräte zum Einsatz kommt, die zwar geringe, aber dennoch vorhandene Einschaltstromspitzen aufweisen.
FAQ – Häufig gestellte Fragen zu SIE 5SL4316-6 – Leitungsschutzschalter Char-B, 16 A, 3-pol, 10 kA
Was bedeutet die Auslösecharakteristik B bei diesem Leitungsschutzschalter?
Die Auslösecharakteristik B gibt an, bei welchem Strom das thermische und magnetische Auslösesystem des Schutzschalters anspricht. Bei Charakteristik B erfolgt die magnetische Auslösung (Kurzschlussschutz) bei einem Strom von 3-5 mal dem Nennstrom. Dies ist ideal für Anlagen mit überwiegend ohmscher Last und Geräten mit geringen Einschaltstromspitzen, wie beispielsweise Beleuchtung oder elektronische Steuerungen.
Ist dieser Leitungsschutzschalter für den Einsatz in Wohngebäuden geeignet?
Ja, der SIE 5SL4316-6 ist aufgrund seiner Charakteristik B und der hohen Sicherheitsstandards hervorragend für den Einsatz in Wohngebäuden geeignet, insbesondere dort, wo eine zuverlässige Absicherung von Stromkreisen mit empfindlicher Elektronik gefordert ist.
Was ist der Unterschied zwischen einem 1-poligen und einem 3-poligen Leitungsschutzschalter?
Ein 1-poliger Leitungsschutzschalter unterbricht nur einen Außenleiter eines Stromkreises. Ein 3-poliger Leitungsschutzschalter hingegen unterbricht alle drei Außenleiter gleichzeitig. Dies ist wichtig für Anwendungen, bei denen alle Phasen sicher abgeschaltet werden müssen, um gefährliche Spannungszustände zu vermeiden, beispielsweise bei Drehstrommotoren oder in bestimmten industriellen Anlagen.
Warum ist das Bemessungsabschaltvermögen von 10 kA wichtig?
Das Bemessungsabschaltvermögen (Icn) gibt an, wie viel Strom der Schutzschalter im Falle eines Kurzschlusses sicher unterbrechen kann, ohne selbst beschädigt zu werden. Ein Wert von 10 kA bietet eine hohe Sicherheit und ist für die meisten gängigen Installationen, einschließlich solcher mit potentiellem hohen Kurzschlussstrom, ausreichend.
Kann ich diesen Leitungsschutzschalter selbst installieren?
Die Installation von elektrischen Schutzorganen wie Leitungsschutzschaltern sollte ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Unsachgemäße Installationen können zu gefährlichen Situationen, Fehlfunktionen und zum Erlöschen von Gewährleistungsansprüchen führen.
Welche Art von Leitungen kann mit diesem 16 A Schutzschalter abgesichert werden?
Ein 16 A Leitungsschutzschalter kann typischerweise Leitungen absichern, die für eine Dauerbelastung von bis zu 16 Ampere ausgelegt sind. Die genaue Dimensionierung der Leitungen hängt jedoch von deren Querschnitt, Verlegeart und Umgebungstemperatur ab, und sollte immer gemäß den geltenden Normen durch eine Elektrofachkraft erfolgen.
Ist der SIE 5SL4316-6 für den Einsatz in industriellen Umgebungen geeignet?
Ja, das hohe Abschaltvermögen von 10 kA und die robuste Bauweise des SIE 5SL4316-6 machen ihn auch für viele industrielle Anwendungen zu einer zuverlässigen Schutzlösung, sofern die Auslösecharakteristik B für die jeweilige Anwendung passt.
