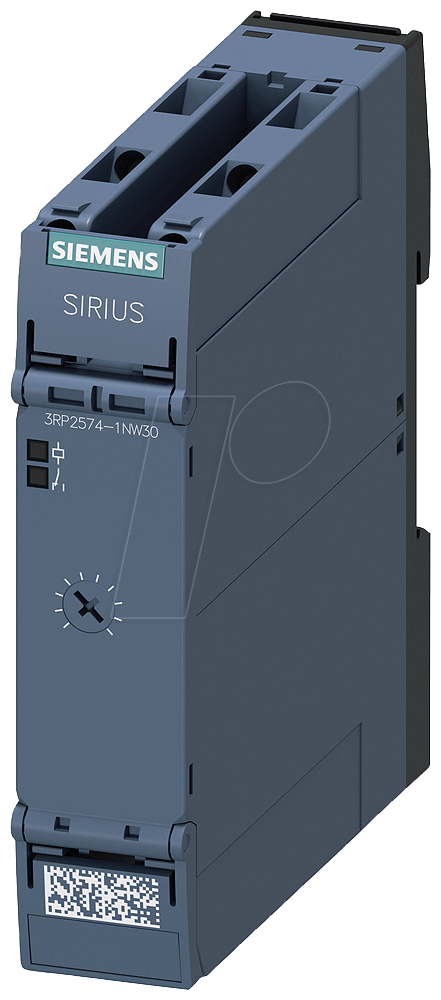

Präzise Steuerung für anspruchsvolle Anwendungen: Das SIE 2574 1N – Zeitrelais für Stern-Dreieck-Schaltungen
Das SIE 2574 1N Zeitrelais ist die optimale Lösung für Elektrotechniker und Anlagenbauer, die eine zuverlässige und präzise Steuerung von Motoren in Stern-Dreieck-Anlaufschaltungen benötigen. Es löst das Problem der hohen Einschaltströme bei Direktstarter-Systemen, schont somit die elektrische Infrastruktur und verlängert die Lebensdauer der angeschlossenen Motoren.
Warum SIE 2574 1N die überlegene Wahl ist
Im Vergleich zu einfachen Zeitgebern oder manuellen Schaltungen bietet das SIE 2574 1N eine integrierte Funktionalität, die speziell auf die Anforderungen des Stern-Dreieck-Betriebs zugeschnitten ist. Dies eliminiert die Notwendigkeit für zusätzliche Komponenten wie separate Zeitschaltuhren und Schütze, vereinfacht die Installation und minimiert potenzielle Fehlerquellen. Die breite Spannungsbandbreite von 12 – 240 V AC/DC ermöglicht zudem eine flexible Integration in verschiedenste Stromversorgungsnetze.
Leistungsmerkmale und Vorteile des SIE 2574 1N Zeitrelais
Das SIE 2574 1N zeichnet sich durch seine Robustheit, Vielseitigkeit und einfache Handhabung aus. Es ist konzipiert für den professionellen Einsatz in industriellen Umgebungen und bietet eine zuverlässige Zeitsteuerung für kritische Prozesse.
- Hohe Zuverlässigkeit: Entwickelt für den dauerhaften Einsatz unter anspruchsvollen Bedingungen, minimiert Ausfallzeiten und sorgt für einen reibungslosen Betrieb Ihrer Anlagen.
- Flexibler Spannungseinsatz: Mit einem breiten Eingangsspannungsbereich von 12 bis 240 Volt AC/DC passt sich das Relais problemlos an unterschiedliche Stromversorgungssysteme an.
- Integrierte Stern-Dreieck-Funktion: Vereinfacht die Motoransteuerung durch Reduzierung der Einschaltströme und schützt den Motor vor Überlastung.
- Zwei Schließerkontakte: Bietet flexible Anschlussmöglichkeiten für die Steuerung verschiedener Schaltkreise.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen.
- Einfache Einstellung: Intuitive Bedienelemente ermöglichen eine schnelle und präzise Einstellung der Schaltzeiten.
- Kompaktes Design: Passt problemlos in Standard-Schaltschränke und spart wertvollen Platz.
- Energiersparnis: Durch die Reduzierung von Einschaltspitzen trägt das Relais zur Effizienzsteigerung Ihrer Energieversorgung bei.
Technische Spezifikationen des SIE 2574 1N
Die detaillierten technischen Daten des SIE 2574 1N Zeitrelais unterstreichen seine Leistungsfähigkeit und Zuverlässigkeit für professionelle Anwendungen im Bereich der Motorsteuerung.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | SIE 2574 1N |
| Funktion | Zeitrelais für Stern-Dreieck-Schaltungen |
| Anzahl Schließer | 2 |
| Betriebsspannung | 12 – 240 V AC/DC |
| Einstellbarer Zeitbereich | Flexibel konfigurierbar für optimale Anlaufzeiten (Details siehe Bedienungsanleitung) |
| Schaltleistung (Kontakte) | Ausgelegt für typische Motorstartströme (genaue Werte sind der Produktdokumentation zu entnehmen) |
| Montageart | DIN-Schienenmontage (Standard) |
| Gehäusematerial | Hochwertiger, schlagfester Kunststoff |
| Umgebungstemperatur | -20°C bis +60°C (typisch für industrielle Anwendungen) |
| Schutzart | IP20 (Gehäuse) / IP40 (bei korrekter Montage) |
| Anschlusstechnik | Schraubklemmen für sichere und dauerhafte Verbindungen |
Anwendungsgebiete des SIE 2574 1N
Das SIE 2574 1N Zeitrelais findet primär Anwendung in der Steuerung von Elektromotoren, bei denen ein sanfter Anlauf zur Reduzierung von mechanischen und elektrischen Belastungen erforderlich ist. Dies umfasst eine Vielzahl von industriellen Sektoren und Anlagen.
- Industrielle Pumpenanlagen: Zur Steuerung von Motoren in Wasserversorgungs-, Abwasser- und Bewässerungssystemen, wo plötzliche Druckstöße vermieden werden müssen.
- Förderbandsysteme: Zur schonenden Inbetriebnahme von Motoren, die schwere Lasten über Förderbänder transportieren.
- Kompressoren: Insbesondere bei größeren Kompressoren, um die Netzbelastung beim Start zu minimieren.
- Lüftungsanlagen: In großen Industriehallen oder Gebäuden, wo die Motoren von Lüftungssystemen sanft hochgefahren werden müssen.
- Werkzeugmaschinen: Zur präzisen Steuerung von Motoren an Fräsmaschinen, Drehmaschinen und anderen Bearbeitungszentren, um die Lebensdauer der mechanischen Komponenten zu verlängern.
- Aufzüge und Hebevorrichtungen: Wo ein ruckfreier und kontrollierter Start für Sicherheit und Komfort sorgt.
- Misch- und Rührwerke: Bei der Verarbeitung von Materialien, um eine gleichmäßige Vermischung von Beginn an zu gewährleisten.
Umfassende Funktionalität und Integration
Die Konstruktion des SIE 2574 1N integriert die zeitkritischen Phasen des Stern- und Dreieckbetriebs in einem einzigen, robusten Modul. Dies vereinfacht die Verdrahtung erheblich und reduziert die Fehleranfälligkeit im Vergleich zu separaten Verdrahtungslösungen. Die breite Spannungsflexibilität von 12 bis 240 V AC/DC ermöglicht den Einsatz in nahezu jeder elektrischen Infrastruktur, sei es in Niederspannungsnetzen, mit Gleichstromquellen oder in mobilen Anwendungen.
Die zwei unabhängigen Schließerkontakte des Relais bieten zusätzliche Flexibilität für die Einbindung in übergeordnete Steuerungssysteme oder für die Ansteuerung zusätzlicher Hilfsfunktionen, wie z.B. eine Überwachungsschaltung oder eine Statusanzeige. Die präzise Einstellbarkeit der Umschaltzeit zwischen Stern- und Dreieckschaltung ist entscheidend, um den optimalen Punkt für den Übergang zu finden, der sowohl den Motor schont als auch eine zügige Betriebsbereitschaft sicherstellt.
Erweiterte Anwendungsfälle und Systemintegration
Über die reine Stern-Dreieck-Schaltung hinaus kann das SIE 2574 1N in komplexere Automatisierungssysteme integriert werden. Die robusten Kontakte sind für den Dauerbetrieb ausgelegt und widerstehen den induktiven Lastspitzen, die beim Schalten von Motoren auftreten. Die Kompatibilität mit Standard-DIN-Schienen ermöglicht eine einfache Montage in vorhandenen Schaltschränken und die problemlose Integration in bestehende Anlagenlayouts.
Die Einsatzmöglichkeiten erstrecken sich von kleinen Kompressoren bis hin zu großen Industriemotoren, bei denen die Reduzierung des Anlaufstroms eine kritische Rolle spielt. Dies ist nicht nur aus ökonomischer Sicht vorteilhaft, indem es die Netzstabilität erhöht und teure Sicherungs- und Leitungsschutzschalter entlastet, sondern auch aus ökologischer Perspektive, da es zur Energieeffizienz beiträgt.
FAQ – Häufig gestellte Fragen zu SIE 2574 1N – Zeitrelais – 2 Schließer, 12 – 240 V AC/DC, Stern-Dreieck
Was genau ist die Funktion eines Stern-Dreieck-Zeitrelais?
Ein Stern-Dreieck-Zeitrelais, wie das SIE 2574 1N, steuert den Anlauf von Elektromotoren. Es startet den Motor zunächst in Sternschaltung, um den Anlaufstrom zu reduzieren, und schaltet nach einer definierten Zeit auf Dreieckschaltung um, um die volle Leistung zu erreichen. Dies schont den Motor und die elektrische Infrastruktur.
Für welche Motoren ist das SIE 2574 1N geeignet?
Das SIE 2574 1N ist für Drehstrommotoren konzipiert, die für den Stern-Dreieck-Betrieb ausgelegt sind. Die maximale Leistung des Motors hängt von den spezifischen Kontaktdaten des Relais und der korrekten Auslegung der Schütze ab. Generell ist es für eine breite Palette von industriellen Anwendungen mit entsprechend verdrahteten Motoren geeignet.
Wie wird die Schaltzeit am SIE 2574 1N eingestellt?
Die Einstellung der Schaltzeit erfolgt in der Regel über ein Potentiometer oder ein Wahlschalter-System direkt am Gerät. Die genaue Vorgehensweise ist der Bedienungsanleitung zu entnehmen. Die Einstellbarkeit ist darauf ausgelegt, eine präzise Anpassung an die spezifischen Motordaten und die geforderte Anlaufphase zu ermöglichen.
Welche Vorteile bietet die breite Spannungsbandbreite von 12 – 240 V AC/DC?
Die breite Spannungsbandbreite ermöglicht den flexiblen Einsatz des SIE 2574 1N in verschiedensten Stromversorgungsnetzen, unabhängig davon, ob es sich um eine Wechsel- oder Gleichspannungsversorgung handelt. Dies vereinfacht die Planung und Installation, da keine speziellen Spannungstransformatoren benötigt werden.
Wie viele Schütze werden für den Stern-Dreieck-Betrieb mit diesem Relais benötigt?
Für den vollständigen Stern-Dreieck-Betrieb werden in der Regel drei Schütze benötigt: ein Hauptschütz, ein Sternschütz und ein Dreieckschütz. Das SIE 2574 1N liefert die Steuersignale für die korrekte zeitliche Abfolge dieser Schütze.
Ist das SIE 2574 1N auch für andere Zeitfunktionen nutzbar?
Obwohl das SIE 2574 1N primär für die Stern-Dreieck-Schaltung optimiert ist, ermöglichen die zwei Schließerkontakte und die integrierte Zeitfunktion potenziell auch die Realisierung anderer einfacher Zeitsteuerungen, sofern die Kriterien für den Stern-Dreieck-Betrieb nicht relevant sind. Der Fokus liegt jedoch klar auf der spezifischen Anwendung.
Was bedeutet die Schutzart IP20/IP40 für die Installation?
Die Schutzart IP20 bezieht sich auf das Gehäuse selbst und bedeutet, dass das Gerät vor dem Eindringen von festen Fremdkörpern größer als 12,5 mm geschützt ist. Die Schutzart IP40 (bei korrekter Montage) weist auf einen Schutz vor festen Fremdkörpern größer als 1 mm hin. Dies ist für den Einsatz in Schaltschränken ausreichend, sollte aber nicht ungeschützt Umgebungsbedingungen ausgesetzt werden.
