SI2308BDS-T1-GE3 – Ihr Hochleistungs-N-Kanal-MOSFET für anspruchsvolle Schaltanwendungen
Sie benötigen eine zuverlässige und effiziente Lösung für Ihre Schaltungsdesigns, die präzises Schalten bei hoher Strombelastung und geringem Energieverlust ermöglicht? Der SI2308BDS-T1-GE3 ist ein N-Kanal-MOSFET, der speziell für Anwendungsbereiche entwickelt wurde, in denen Effizienz, Platzersparnis und robuste Leistung im Vordergrund stehen. Ideal für Ingenieure und Entwickler in der industriellen Automatisierung, Leistungselektronik und im Consumer-Bereich.
Überlegene Leistung und Effizienz: Warum SI2308BDS-T1-GE3?
Im Vergleich zu Standard-MOSFETs bietet der SI2308BDS-T1-GE3 durch seinen optimierten Fertigungsprozess und die spezifische Siliziumstruktur eine herausragende Kombination aus geringem Einschaltwiderstand (Rds(on)) und hoher Schaltgeschwindigkeit. Diese Eigenschaften minimieren Leistungsverluste während des Betriebs, was zu einer erhöhten Energieeffizienz und einer geringeren Wärmeentwicklung führt. Die kompakte Bauform im SOT-23-Gehäuse ermöglicht zudem eine signifikante Platzersparnis auf der Platine, ein entscheidender Faktor in vielen modernen Elektronikprodukten.
Kernmerkmale und Vorteile des SI2308BDS-T1-GE3
- Optimierter Rds(on): Mit einem spezifizierten Rds(on) von nur 0,13 Ohm bei 10Vgs wird der Stromfluss mit minimalem Widerstand ermöglicht, was zu geringeren Durchlassverlusten und einer verbesserten Energieeffizienz führt.
- Hohe Spannungsfestigkeit: Die Drain-Source-Spannung (Vds) von 60V bietet ausreichend Spielraum für eine Vielzahl von Schaltungen, von Niederspannungsanwendungen bis hin zu mittelschweren Leistungsumwandlungen.
- Effiziente Strombelastbarkeit: Ein kontinuierlicher Drain-Strom (Id) von 1,9A stellt sicher, dass der MOSFET auch unter moderater Last zuverlässig arbeitet, ohne übermäßige Erwärmung.
- Schnelle Schaltzeiten: Optimierte Gate-Ladungseigenschaften (Qg) ermöglichen schnelle Schaltübergänge, was für Anwendungen mit hohen Frequenzen, wie z.B. Schaltnetzteile oder Motorsteuerungen, unerlässlich ist.

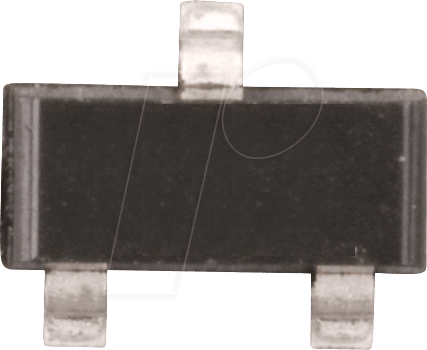

- Kompaktes SOT-23-Gehäuse: Dieses winzige Gehäuse ist perfekt für Anwendungen mit begrenztem Platzangebot und ermöglicht eine dichte Bestückung auf Leiterplatten.
- Robuste Konstruktion: Gefertigt nach strengen Industriestandards, gewährleistet der SI2308BDS-T1-GE3 Langlebigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen.
- N-Kanal-Logik: Dieses Design ist weit verbreitet und kompatibel mit vielen gängigen Treiberschaltungen und Mikrocontrollern.
Anwendungsgebiete und Einsatzmöglichkeiten
Der SI2308BDS-T1-GE3 ist aufgrund seiner Vielseitigkeit und Leistungsfähigkeit eine ausgezeichnete Wahl für eine breite Palette von Anwendungen. Seine geringen Verluste und die hohe Effizienz prädestinieren ihn für den Einsatz in:
- Leistungselektronik: Schaltnetzteile, DC-DC-Wandler, Spannungsregler.
- Motorsteuerungen: PWM-gesteuerte Motorantriebe für kleine bis mittelgroße Motoren.
- Batteriemanagementsysteme: Schutzkreise und Lade-/Entladeschaltungen.
- Beleuchtungstechnik: LED-Treiber und Dimmkreise.
- Industrielle Automatisierung: Steuerungs- und Schnittstellenschaltungen.
- Consumer Electronics: Stromversorgungen in Haushaltsgeräten, Unterhaltungselektronik und Telekommunikationsgeräten.
Detaillierte Spezifikationen und technische Daten
Die technischen Spezifikationen des SI2308BDS-T1-GE3 sind entscheidend für die Auswahl des richtigen Bauteils für Ihre spezifischen Anforderungen. Die präzisen Parameter ermöglichen eine fundierte Designentscheidung und stellen sicher, dass die Komponente die erwartete Leistung erbringt.
| Merkmal | Spezifikation |
|---|---|
| Typ | MOSFET, N-Kanal |
| Drain-Source-Spannung (Vds) | 60 V |
| Kontinuierlicher Drain-Strom (Id) | 1,9 A |
| On-State-Widerstand (Rds(on)) | 0,13 Ohm bei 10Vgs |
| Gate-Source-Schwellenspannung (Vgs(th)) | Typ. 1,5V |
| Gate-Ladung (Qg) | Typ. 5 nC |
| Gehäuseform | SOT-23 |
| Betriebstemperaturbereich | -55°C bis +150°C |
| Befestigungsmethode | Oberflächenmontage (SMD) |
Qualität und Zuverlässigkeit im Detail
Die Fertigung von Halbleiterkomponenten wie dem SI2308BDS-T1-GE3 unterliegt strengsten Qualitätskontrollen. Das verwendete Siliziummaterial und der Produktionsprozess sind auf maximale Reinheit und Konsistenz ausgelegt, um eine langjährige und zuverlässige Funktion zu gewährleisten. Der SOT-23-Gehäuseaufbau ist auf Robustheit und gute thermische Ableitung optimiert, was gerade bei leistungsintensiven Anwendungen essenziell ist. Jede Charge durchläuft umfangreiche Tests, um die Einhaltung der Spezifikationen sicherzustellen. Diese Sorgfalt in der Produktion garantiert, dass Sie eine Komponente erhalten, die auch unter anspruchsvollen Bedingungen stabil und performant bleibt.
Technische Überlegungen zur Integration
Bei der Integration des SI2308BDS-T1-GE3 in Ihr Schaltungsdesign sind einige technische Aspekte zu beachten, um die optimale Leistung zu erzielen. Die Gate-Treiberbeschaltung sollte so ausgelegt sein, dass sie die benötigte Gate-Spannung (Vgs) schnell und effizient bereitstellen kann, um die Schaltzeiten zu minimieren. Eine ausreichende Ansteuerung mit typischerweise 5V oder 10V ist für das Erreichen des geringen Rds(on) Wertes entscheidend. Die Wärmeableitung spielt ebenfalls eine wichtige Rolle. Obwohl der MOSFET für seine Effizienz bekannt ist, sollte bei Dauerbetrieb unter Last auf eine adäquate Kühlung geachtet werden, beispielsweise durch geeignete Layout-Praktiken auf der Leiterplatte, die eine gute Wärmeableitung vom Gehäuse unterstützen. Die Drain-Source-Spannung von 60V bietet einen guten Sicherheitsfaktor für die meisten Niederspannungsanwendungen, aber es ist immer ratsam, die maximalen Spannungsspitzen im Schaltungsdesign zu berücksichtigen und entsprechende Schutzmaßnahmen zu implementieren, falls erforderlich.
Häufig gestellte Fragen zu SI2308BDS-T1-GE3 – MOSFET N-Kanal, 60 V, 1,9 A, Rds(on) 0,13 Ohm, SOT-23
Kann ich den SI2308BDS-T1-GE3 für höhere Spannungen als 60V verwenden?
Nein, die maximale Drain-Source-Spannung (Vds) des SI2308BDS-T1-GE3 beträgt 60V. Die Überschreitung dieser Grenze kann zu irreversiblem Schaden am Bauteil führen.
Wie beeinflusst der Rds(on)-Wert die Effizienz?
Ein niedrigerer Rds(on)-Wert bedeutet einen geringeren elektrischen Widerstand, wenn der MOSFET eingeschaltet ist. Dies minimiert die Leistungsverluste durch Wärmeentwicklung (P = I² R), was zu einer höheren Energieeffizienz und geringeren Betriebstemperaturen führt.
Welche Art von Gate-Treiber-Schaltung wird für diesen MOSFET empfohlen?
Für optimale Schaltleistung wird eine Gate-Treiber-Schaltung empfohlen, die die Gate-Source-Spannung (Vgs) schnell auf den benötigten Wert (typischerweise 5V bis 10V) anheben und absenken kann. Die genaue Auslegung hängt von der gewünschten Schaltfrequenz und den Verlustoptimierungszielen ab.
Ist das SOT-23-Gehäuse für hohe Ströme geeignet?
Das SOT-23-Gehäuse ist für Oberflächenmontage konzipiert und für den spezifizierten kontinuierlichen Drain-Strom von 1,9A in Verbindung mit angemessenen Layout-Praktiken zur Wärmeableitung ausgelegt. Bei höheren Strömen oder Dauerbetrieb unter maximaler Last ist eine sorgfältige thermische Analyse und gegebenenfalls eine Anpassung des Platinenlayouts zur besseren Wärmeableitung notwendig.
Wie verhält sich der MOSFET bei niedrigen Temperaturen?
Der SI2308BDS-T1-GE3 ist für einen Betriebstemperaturbereich von -55°C bis +150°C spezifiziert. Bei sehr tiefen Temperaturen können sich die elektrischen Eigenschaften geringfügig ändern, bleiben aber innerhalb der definierten Parameter, sofern die Betriebsgrenzen eingehalten werden.
Ist dieser MOSFET für analoge Schaltungen geeignet?
Obwohl MOSFETs primär als Schalter eingesetzt werden, können sie in bestimmten Konfigurationen auch für analoge Anwendungen, wie z.B. als niederohmiger Schalter oder als Verstärkerkomponente, genutzt werden. Die Eignung hängt stark von der spezifischen analogen Anwendung ab.
Wo finde ich detailliertere Datenblätter und Applikationshinweise?
Detaillierte technische Datenblätter, einschließlich vollständiger Charakterisierungskurven und Anwendungshinweisen, finden Sie auf der Website des Herstellers oder über die technischen Suchfunktionen auf Lan.de.
