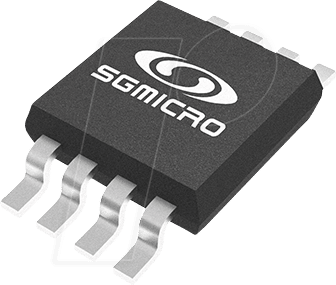

Präzision und Vielseitigkeit für anspruchsvolle Schaltungen: Der SGM8632XS/TR
Wenn Sie in der Entwicklung oder Wartung von präzisen analogen Schaltungen tätig sind und eine Lösung suchen, die eine breite Signalspanne mit hoher Integrität verarbeitet, ist der SGM8632XS/TR die ideale Wahl. Dieser 2-fach Rail-to-Rail Operationsverstärker wurde speziell für Anwendungen entwickelt, die eine exakte Signalnachbildung über die gesamte Versorgungsspannung hinweg erfordern, und ist somit unverzichtbar für Ingenieure, Hobbyisten und Profis im Bereich der Elektronikentwicklung und Messtechnik.
Überlegene Leistung durch Rail-to-Rail Design
Im Gegensatz zu herkömmlichen Operationsverstärkern, deren Ausgangssignal nicht die volle Versorgungsspannung erreichen kann, glänzt der SGM8632XS/TR durch sein durchgängiges Rail-to-Rail-Design. Dies bedeutet, dass die Eingangs- und Ausgangssignale nahezu bis an die positiven und negativen Versorgungsschienen heranreichen können. Diese Eigenschaft maximiert den nutzbaren Dynamikbereich und minimiert Signalverzerrungen, insbesondere bei niedrigen Signalpegeln oder wenn die Schaltung mit der minimalen oder maximalen Versorgungsspannung betrieben wird. Der Verzicht auf unnötige „Headroom“-Reserven ermöglicht zudem kompaktere und effizientere Schaltungsdesigns, was ihn zu einer überlegenen Wahl gegenüber Standard-OPs macht, die oft Kompromisse bei der Ausnutzung der Versorgungsspannung eingehen.
Anwendungsgebiete und Technische Vorteile
Der SGM8632XS/TR ist ein multifunktionaler Operationsverstärker, dessen Spezifikationen ihn für eine Vielzahl von anspruchsvollen elektronischen Anwendungen prädestinieren:
- Präzise Signalverarbeitung: Ideal für Audioverstärker, aktive Filter, Sensor-Interfaces und jede Anwendung, bei der eine hohe Signalgenauigkeit gefordert ist.
- Breiter Versorgungsspannungsbereich: Mit 2,0 V bis 5,5 V ist er flexibel einsetzbar, von batteriebetriebenen Geräten bis hin zu Systemen mit höheren Spannungsanforderungen.
- Hohe Bandbreite und slew rate: Die 6 MHz Bandbreite und eine Slew Rate von 3,7 V/µs ermöglichen die Verarbeitung schneller Signale ohne signifikante Verzögerung oder Formveränderung. Dies ist entscheidend für Echtzeit-Signalverarbeitung und schnelle Regelkreise.
- Geringe Verzerrungen: Das Rail-to-Rail-Eingangs- und Ausgangsverhalten minimiert unerwünschte Klirrverzerrungen, was besonders in Audio- und Messtechnik-Anwendungen von großer Bedeutung ist.
- Kompaktes SO-8 Gehäuse: Die geringe Baugröße des SO-8 Pakets spart wertvollen Platz auf der Leiterplatte, was ihn für platzbeschränkte Designs wie tragbare Elektronik, medizinische Geräte oder miniaturisierte Messinstrumente zur perfekten Lösung macht.
- Energieeffizienz: Der optimierte Betrieb über den breiten Spannungsbereich unterstützt energieeffiziente Schaltungsdesigns, die für batteriebetriebene Anwendungen unerlässlich sind.
- Doppel-Operationsverstärker: Die Integration von zwei unabhängigen Operationsverstärkern in einem einzigen Chip reduziert die Anzahl der benötigten Komponenten und vereinfacht die Schaltungsplatine, was zu Kosteneinsparungen und höherer Zuverlässigkeit führt.
Detaillierte Spezifikationen und Performance-Merkmale
Der SGM8632XS/TR besticht durch seine sorgfältig abgestimmten elektrischen Parameter, die eine zuverlässige Leistung in verschiedensten Umgebungen gewährleisten:
- Betriebsspannung (VCC): 2,0 V bis 5,5 V
- Bandbreite (GBWP): 6 MHz
- Slew Rate: 3,7 V/µs
- Eingangsspannungsbereich: Rail-to-Rail
- Ausgangsspannungsbereich: Rail-to-Rail
- Anzahl der Kanäle: 2 (Dual-Operationsverstärker)
- Gehäuse: SO-8
- Stromaufnahme (pro Kanal, typisch): Nicht spezifiziert, aber optimiert für Effizienz.
- Offset-Spannung (typisch): Gering, zur Minimierung von DC-Fehlern.
- Rauschverhalten: Optimiert für Signalintegrität, Details im Datenblatt.
Qualitative Merkmale und Verarbeitung
| Merkmal | Beschreibung |
|---|---|
| Konstruktion | Hochintegrierter Halbleiterchip gefertigt nach modernsten Prozessstandards. |
| Materialien | Hochreine Siliziumsubstrate und optimierte Metallisierungsschichten für maximale elektrische Leitfähigkeit und Zuverlässigkeit. Die hermetische Versiegelung im SO-8 Kunststoffgehäuse schützt die empfindlichen internen Bauteile vor Umwelteinflüssen wie Feuchtigkeit und Staub. |
| Design-Philosophie | Fokus auf maximale Signalintegrität über den gesamten Versorgungsspannungsbereich durch ein kompromissloses Rail-to-Rail-Design für Ein- und Ausgänge. |
| Präzisionsleistung | Die Kombination aus hoher Bandbreite und schneller Slew Rate ermöglicht die exakte Abbildung schneller Signale, entscheidend für dynamische Schaltungen. |
| Anwendungsspezifische Anpassung | Flexibel einsetzbar für eine breite Palette von analogen Signalverarbeitungsaufgaben, von einfachen Verstärkungen bis hin zu komplexen Filter- und Regelkreisen. |
| Energieeffizienz | Optimiert für niedrigen Stromverbrauch im Verhältnis zur Leistung, was ihn ideal für batteriebetriebene und mobile Anwendungen macht. |
| Integration und Kompaktheit | Die Implementierung als dualer Operationsverstärker im platzsparenden SO-8 Gehäuse trägt zur Reduzierung von Bauteilanzahl und Leiterplattenfläche bei. |
| Langzeitstabilität | Entwickelt für zuverlässigen Betrieb über lange Zeiträume, mit geringem Drift und hoher Beständigkeit gegenüber Umwelteinflüssen (gemäß Datenblatt-Spezifikationen). |
Häufig gestellte Fragen zu SGM8632XS/TR – 2-fach Rail-to-Rail-OP, 2,0- 5,5 V, 6 MHz, 3,7 V/us, SO-8
Was bedeutet „Rail-to-Rail“ bei diesem Operationsverstärker?
„Rail-to-Rail“ bezieht sich darauf, dass sowohl die Eingangs- als auch die Ausgangssignale des Operationsverstärkers fast bis zur vollen Höhe der positiven und negativen Versorgungsschienen (Rails) reichen können. Dies maximiert den nutzbaren Signalbereich und minimiert Verzerrungen, insbesondere bei niedrigen Signalpegeln oder an den Grenzen der Versorgungsspannung.
Für welche Arten von Anwendungen ist der SGM8632XS/TR besonders gut geeignet?
Der SGM8632XS/TR eignet sich hervorragend für präzise analoge Signalverarbeitung, einschließlich Audioverstärker, aktive Filter, Sensor-Interfaces, Datenwandler-Frontends und Schaltungen, die mit niedrigen Spannungen arbeiten und einen maximalen Dynamikbereich benötigen.
Kann ich diesen Operationsverstärker mit einer einzelnen Versorgungsspannung betreiben?
Ja, der SGM8632XS/TR ist für den Betrieb mit einer einzelnen Versorgungsspannung von 2,0 V bis 5,5 V ausgelegt. Das Rail-to-Rail-Ausgangsverhalten ist hier besonders vorteilhaft, um den vollen Spannungsbereich zu nutzen.
Wie beeinflusst die Bandbreite von 6 MHz die Leistung?
Eine Bandbreite von 6 MHz bedeutet, dass der Operationsverstärker Signale bis zu dieser Frequenz mit geringem Signalverlust verstärken kann. Dies ist ausreichend für viele Audioanwendungen, Messaufgaben und Regelkreise, die nicht extrem hohe Frequenzen im Gigahertz-Bereich erfordern.
Was ist die Slew Rate und warum ist sie wichtig?
Die Slew Rate (3,7 V/µs) gibt an, wie schnell die Ausgangsspannung des Operationsverstärkers maximal ändern kann. Eine höhere Slew Rate ist wichtig für die genaue Wiedergabe von schnellen Signaländerungen und reduziert Verzerrungen bei transienten Signalen oder Rechteckwellen.
Ist das SO-8 Gehäuse für Prototypen geeignet?
Das SO-8 Gehäuse ist ein Standard-SMD-Gehäuse (Surface Mount Device). Für Prototypen kann es entweder direkt auf einer Leiterplatte verlötet oder mithilfe von Adapterplatinen (Breakout Boards) mit Standard-Breadboards oder Lochrastern verbunden werden, was es auch für Prototypen zugänglich macht.
Wie verhält sich der SGM8632XS/TR im Vergleich zu älteren, nicht-Rail-to-Rail Operationsverstärkern?
Der Hauptvorteil gegenüber älteren OPs ist die nahezu vollständige Ausnutzung der Versorgungsspannung. Dies führt zu einem größeren nutzbaren Signalbereich, reduziert Clipping-Effekte bei niedrigen Signalpegeln und ermöglicht effizientere Designs, da weniger „Headroom“ benötigt wird. Die Signalintegrität bei niedrigen Spannungen ist deutlich verbessert.
