Hochleistungs-Operationsverstärker für anspruchsvolle Elektronikprojekte
Der SGM8551XS8G/TR – 1-fach Rail-to-Rail-OP ist die ideale Lösung für Entwickler und Ingenieure, die präzise Signalverarbeitung in einer kompakten Bauform benötigen. Dieses Bauteil minimiert Signalverluste und maximiert die Dynamik, was es zur überlegenen Wahl für alle Anwendungen macht, bei denen Rauscharmut und präzise Verstärkung entscheidend sind. Er eignet sich besonders für mobile Geräte, Sensor-Interfaces, Audio-Schaltungen und überall dort, wo ein maximaler Eingangs- und Ausgangsspannungsbereich an die Versorgungsschienen erforderlich ist.
Präzisionssignalverarbeitung mit Rail-to-Rail-Architektur
Die herausragende Eigenschaft des SGM8551XS8G/TR ist seine vollständige Rail-to-Rail-Fähigkeit. Das bedeutet, dass sowohl der Eingangsgleichspannungsbereich als auch der Ausgangsspannungsbereich sich bis an die positiven und negativen Versorgungsschienen erstrecken können. Dies ermöglicht eine maximale Ausnutzung des gesamten Versorgungsbereichs, was in Systemen mit geringer Versorgungsspannung besonders vorteilhaft ist. Im Vergleich zu herkömmlichen Operationsverstärkern, die oft einen Einschränkungen im Hub der Eingangs- oder Ausgangsspannung aufweisen, bietet der SGM8551XS8G/TR eine erweiterte Dynamik und reduziert die Notwendigkeit für zusätzliche Pegelwandler.
Überlegene Leistungsparameter für kritische Anwendungen
Mit einer Bandbreite von 1,5 MHz und einer Slew Rate von 0,9 V/µs ist der SGM8551XS8G/TR in der Lage, schnelle Signaländerungen akkurat zu verarbeiten. Diese Leistungsparameter sind entscheidend für Anwendungen im Bereich der Datenerfassung, Filterung von hochfrequenten Signalen und bei der Verstärkung von transiente Signale. Die Kombination aus hoher Bandbreite und schneller Anstiegs-/Abfallgeschwindigkeit minimiert Verzerrungen und gewährleistet eine originalgetreue Wiedergabe des Eingangssignals. Dies steht im direkten Kontrast zu älteren oder einfacheren Operationsverstärkern, die bei höheren Frequenzen oder schnellen Signalwechseln an ihre Grenzen stoßen und zu unerwünschten Artefakten im Signal führen können.
Energieeffizienz und geringer Stromverbrauch
Der SGM8551XS8G/TR operiert in einem weiten Versorgungsspannungsbereich von 2,5 V bis 5,5 V, was eine hohe Flexibilität bei der Systemintegration ermöglicht. Gleichzeitig ist er auf einen geringen Stromverbrauch optimiert, was ihn zur perfekten Wahl für batteriebetriebene Anwendungen macht. Lange Betriebszeiten sind somit problemlos realisierbar, ohne Kompromisse bei der Signalqualität eingehen zu müssen. Diese Energieeffizienz ist ein entscheidender Faktor in der Entwicklung tragbarer und energiebewusster elektronischer Geräte, wo sie direkt zur Akkulaufzeit beiträgt.
Kompakte Bauform für moderne Schaltungsdesigns

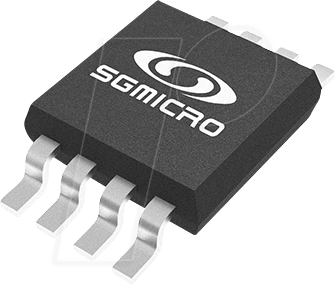

Die SO-8-Bauform (Small Outline Package, 8 Pins) des SGM8551XS8G/TR ermöglicht eine platzsparende Integration auf Leiterplatten. Dies ist in der heutigen Elektronikentwicklung, wo die Miniaturisierung eine immer wichtigere Rolle spielt, von unschätzbarem Wert. Selbst in dicht bestückten Schaltungen findet dieser Operationsverstärker problemlos seinen Platz und trägt zur Reduzierung der Gesamtgröße des Endprodukts bei. Die SO-8-Bauform ist zudem ein gängiger Standard, was die Handhabung und Bestückung im Produktionsprozess vereinfacht.
Technische Spezifikationen im Detail
Der SGM8551XS8G/TR ist ein monolithisch integrierter Operationsverstärker, der speziell für Anwendungen entwickelt wurde, die eine hohe Präzision, Geschwindigkeit und einen weiten Versorgungsspannungsbereich erfordern. Seine Architektur ermöglicht die Verstärkung von Signalen über den gesamten Bereich der angelegten Versorgungsspannung, was ihn von vielen herkömmlichen Operationsverstärkern unterscheidet. Die geringe Anzahl an externen Komponenten, die für den Betrieb benötigt werden, vereinfacht das Schaltungsdesign und reduziert die Stückliste.
- Rail-to-Rail-Operation: Maximale Ausnutzung der Versorgungsspannung für Ein- und Ausgangssignale.
- Hohe Bandbreite: 1,5 MHz ermöglichen die Verarbeitung schneller Signale.
- Schnelle Slew Rate: 0,9 V/µs für präzise Signalübergänge.
- Großer Versorgungsspannungsbereich: 2,5 V bis 5,5 V für flexible Einsatzmöglichkeiten.
- Geringer Stromverbrauch: Ideal für batteriebetriebene Geräte.
- Kompakte SO-8-Bauform: Platzsparende Integration auf Leiterplatten.
- Einkanal-Konfiguration: Effiziente Nutzung von Ressourcen für ein einzelnes Signal.
- Niedriges Rauschen: Sicherstellung einer sauberen Signalverarbeitung.
Anwendungsbereiche des SGM8551XS8G/TR
Die Vielseitigkeit des SGM8551XS8G/TR erschließt eine breite Palette von Anwendungsfeldern:
- Audio-Verarbeitung: Entzerrer, Filter und Verstärkerstufen in professionellen und Consumer-Audio-Geräten.
- Sensor-Interfaces: Präzisionsverstärkung von Signalen von verschiedenen Sensortypen wie Photodioden, Temperatursensoren und Drucksensoren.
- Signalaufbereitung: In Datenerfassungssystemen zur Vorverstärkung und Konditionierung von Analogsignalen.
- Batteriebetriebene Geräte: Laptops, Tablets, mobile Messgeräte und tragbare Medizintechnik, wo Energieeffizienz entscheidend ist.
- Filter-Schaltungen: Aktive Tiefpass-, Hochpass- und Bandpassfilter mit hoher Präzision.
- Preamplifier-Stufen: In Messinstrumenten und Kommunikationsgeräten zur Vorverstärkung schwacher Signale.
Produkt Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Operationsverstärker Typ | 1-fach Rail-to-Rail |
| Betriebsspannung | 2,5 V bis 5,5 V |
| Bandbreite (Gain Bandwidth Product) | 1,5 MHz |
| Slew Rate | 0,9 V/µs |
| Gehäuseform | SO-8 |
| Rauschspannung (typisch) | Niedrig (spezifische Werte je nach Messbedingung, aber optimiert für Präzision) |
| Stromaufnahme (typisch) | Optimiert für geringen Verbrauch, ideal für mobile und batteriebetriebene Anwendungen. |
| Eingangs-Offset-Spannung (typisch) | Gering, für präzise Signalmessungen. |
FAQ – Häufig gestellte Fragen zu SGM8551XS8G/TR – 1-fach Rail-to-Rail-OP, 2,5 – 5,5 V, 1,5 MHz, 0,9 V/us, SO-8
Kann der SGM8551XS8G/TR mit 3,3V betrieben werden?
Ja, der SGM8551XS8G/TR ist für einen Versorgungsspannungsbereich von 2,5 V bis 5,5 V spezifiziert und kann daher problemlos mit 3,3 V betrieben werden. Dies macht ihn zu einer vielseitigen Wahl für Systeme, die auf gängige Niederspannungsstandards ausgelegt sind.
Was bedeutet „Rail-to-Rail“ bei diesem Operationsverstärker?
„Rail-to-Rail“ bedeutet, dass die Eingangs- und Ausgangsspannungsbereiche des Operationsverstärkers sich bis an die positiven und negativen Versorgungsschienen erstrecken können. Dies ermöglicht eine maximale Ausnutzung des zur Verfügung stehenden Versorgungsspannungsfensters und maximiert so die Dynamik des Signals.
Ist dieser Operationsverstärker für Audioanwendungen geeignet?
Absolut. Mit seiner Rail-to-Rail-Architektur, der geringen Rauschspannung und der ausreichenden Bandbreite von 1,5 MHz eignet sich der SGM8551XS8G/TR hervorragend für Audio-Vorverstärker, Filter und Signalaufbereitungsschaltungen, insbesondere in Anwendungen, bei denen eine hohe Signalintegrität und ein großer Ausgangshub gefordert sind.
Wie beeinflusst die SO-8-Bauform die Anwendung?
Die SO-8-Bauform ist ein Standardgehäuse, das eine platzsparende Montage auf Leiterplatten ermöglicht. Dies ist besonders vorteilhaft in kompakteren Designs, wie sie in vielen modernen elektronischen Geräten üblich sind. Die integrierte Bauform reduziert zudem die Anzahl der benötigten externen Komponenten.
Welche Art von Signalen kann der SGM8551XS8G/TR verarbeiten?
Der SGM8551XS8G/TR kann eine breite Palette von analogen Signalen verarbeiten. Seine Rail-to-Rail-Fähigkeit macht ihn ideal für Signale, die nahe an den Versorgungsschienen liegen. Die Bandbreite von 1,5 MHz und die Slew Rate von 0,9 V/µs ermöglichen zudem die akkurate Verarbeitung von schnellen transienten Signalen und modulierten AC-Signalen.
Ist der SGM8551XS8G/TR für präzisionsmessende Schaltungen geeignet?
Ja, die geringe Eingangs-Offset-Spannung und die optimierte Rauschcharakteristik machen den SGM8551XS8G/TR zu einer ausgezeichneten Wahl für Präzisionsmessschaltungen und Sensor-Interfaces, bei denen die genaue Erfassung und Verstärkung von kleinen Signalen von entscheidender Bedeutung ist.
Welchen Vorteil bietet die geringe Stromaufnahme?
Die geringe Stromaufnahme ist ein entscheidender Vorteil für batteriebetriebene und mobile Anwendungen. Sie ermöglicht eine längere Betriebszeit des Geräts, ohne die Leistungsfähigkeit oder Signalqualität zu beeinträchtigen. Dies ist ein wichtiger Faktor bei der Entwicklung von energieeffizienten elektronischen Produkten.
