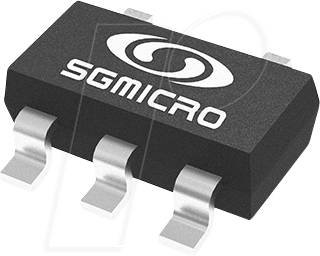

Der SGM8301YN5G/TR: Präzisionsverstärkung für anspruchsvolle Schaltungsdesigns
Wenn Ihre Schaltung eine zuverlässige und präzise Signalverstärkung benötigt, die auch bei schwachen Signalen maximale Leistung liefert, ist der SGM8301YN5G/TR Ihre optimale Lösung. Dieser Einkanal-Operationsverstärker ist speziell für Anwendungen konzipiert, bei denen höchste Genauigkeit, Geschwindigkeit und eine breite Betriebsspannungsumgebung entscheidend sind. Ingenieure und Entwickler, die auf Leistung und Zuverlässigkeit Wert legen, finden im SGM8301YN5G/TR einen unverzichtbaren Baustein für ihre Projekte.
Umfassende Leistungsparameter des SGM8301YN5G/TR
Der SGM8301YN5G/TR zeichnet sich durch eine Reihe von Leistungsparametern aus, die ihn von Standard-Operationsverstärkern abheben. Seine Fähigkeit, Signale über einen weiten Spannungsbereich von 4,5 V bis 12 V zu verarbeiten, macht ihn flexibel einsetzbar. Mit einer Bandbreite von 57 MHz und einer hohen Slew Rate von 115 V/µs ist er bestens geeignet für schnelle Signalverarbeitung und Echtzeitanwendungen. Die Rail-to-Rail-Ausgangsstufe minimiert Signalverzerrungen und ermöglicht die Nutzung des gesamten Versorgungsspannungsbereichs für die Ausgangssignale, was ihn besonders wertvoll in Designs mit begrenztem Headroom macht.
Anwendungsgebiete und Systemintegration
Die Vielseitigkeit des SGM8301YN5G/TR eröffnet zahlreiche Anwendungsmöglichkeiten in verschiedenen Branchen.
- Audioverstärkung: Präzise Vorverstärkung von Audiosignalen mit minimaler Rauschbeeinflussung und hoher Linearität.
- Sensor-Signalaufbereitung: Verstärkung von schwachen Sensorsignalen aus der Industrie, Medizintechnik oder Messtechnik, wo Genauigkeit unerlässlich ist.
- Datenwandler-Puffer: Pufferung und Verstärkung von Signalen vor Analog-Digital-Wandlern (ADCs) oder nach Digital-Analog-Wandlern (DACs) zur Optimierung der Signalintegrität.
- Filter- und Komparatorschaltungen: Realisierung von aktiven Filtern und präzisen Komparatoren für Signalverarbeitung und Regelungstechnik.
- Batteriebetriebene Geräte: Dank seines effizienten Designs und des weiten Betriebsspannungsbereichs ideal für mobile und batteriebetriebene Anwendungen.
Technische Spezifikationen und Vorteile
Der SGM8301YN5G/TR ist ein Einkanal-Operationsverstärker, der durch seine fortschrittliche Architektur herausragende Leistung bietet. Die Rail-to-Rail-Funktionalität an beiden Eingängen und am Ausgang reduziert die Einschränkungen des Dynamikbereichs, was ihn besonders attraktiv für Systeme macht, die mit niedrigen Spannungen arbeiten oder einen maximalen Signalhub benötigen.
- Hohe Genauigkeit: Geringer Eingangs-Offset-Strom und -Spannung sorgen für präzise Signalübertragung, auch bei kleinsten Eingangssignalen.
- Schnelle Signalverarbeitung: Die hohe Bandbreite und Slew Rate ermöglichen die Verarbeitung schneller Signaländerungen ohne signifikante Verzerrung.
- Geringer Stromverbrauch: Optimiert für Effizienz, was ihn zu einer ausgezeichneten Wahl für portable und batteriebetriebene Geräte macht.
- Robustheit: Widerstandsfähig gegenüber verschiedenen Betriebsbedingungen, was eine hohe Zuverlässigkeit im Feld gewährleistet.
- Kompakte Bauform: Das SOT-23-Gehäuse ist ideal für platzbeschränkte Designs, wie sie in der modernen Elektronikentwicklung üblich sind.
Warum der SGM8301YN5G/TR die überlegene Wahl ist
Im Vergleich zu herkömmlichen Operationsverstärkern bietet der SGM8301YN5G/TR entscheidende Vorteile, die ihn zur überlegenen Wahl für anspruchsvolle Designs machen. Die integrierte Rail-to-Rail-Technologie an Ausgang und oft auch an den Eingängen eliminiert unnötige Pufferstufen und Vereinfacht das Schaltungsdesign. Die hohe Bandbreite und Slew Rate sind deutlich höher als bei vielen Standard-Ops-Amps, was eine schnellere und präzisere Signalverarbeitung ermöglicht. Dies ist besonders kritisch in hochfrequenten oder zeitkritischen Anwendungen. Zudem ermöglicht die breite Versorgungsspannungsfähigkeit eine flexible Integration in bestehende oder neue Systeme mit unterschiedlichen Stromversorgungsstrategien. Die kompakte SOT-23-Bauform spart wertvollen Platz auf der Leiterplatte und unterstützt die Miniaturisierung elektronischer Geräte. Seine bewährte Technologie und die Spezifikationen von renommierten Herstellern garantieren eine hohe Zuverlässigkeit und Leistung über die gesamte Lebensdauer des Produkts.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Einkanal-Operationsverstärker |
| Betriebsspannung | 4,5 V bis 12 V |
| Bandbreite | 57 MHz |
| Slew Rate | 115 V/µs |
| Ausgangsstufe | Rail-to-Rail |
| Gehäuseform | SOT-23 |
| Anzahl Kanäle | 1 |
| Einsatztemperatur (typisch) | -40°C bis +85°C |
Vertrauenswürdige Leistung für kritische Anwendungen
Der SGM8301YN5G/TR von einem führenden Halbleiterhersteller verkörpert höchste Ingenieurskunst. Die präzise gefertigten Silizium-Wafer und die sorgfältige Integration in das SOT-23-Gehäuse gewährleisten konsistente und zuverlässige Leistung, selbst unter extremen Umgebungsbedingungen. Die Wahl eines solchen Bauteils unterstreicht das Engagement für Qualität und Langlebigkeit im Designprozess. Für Entwickler, die keine Kompromisse bei der Signalintegrität eingehen können, ist dieser Operationsverstärker eine Investition in die Zuverlässigkeit und Leistungsfähigkeit ihrer Endprodukte.
Optimierung der Schaltung für höchste Effizienz
Die Implementierung des SGM8301YN5G/TR in Ihrer Schaltung kann zu erheblichen Verbesserungen führen. Seine geringen Spannungs- und Stromrauschwerte minimieren die Beeinträchtigung von empfindlichen Signalen, was ihn ideal für präzise Mess- und Audioanwendungen macht. Die hohe Ausgangsstromfähigkeit ermöglicht das Ansteuern von Lasten, die von Standard-Operationsverstärkern nicht bewältigt werden könnten. Die Rail-to-Rail-Ausgangsstufe maximiert den verfügbaren Signalhub und reduziert Clipping-Effekte, was besonders in Designs mit geringen Versorgungsspannungen von Vorteil ist. Dies vereinfacht die Schaltungsarchitektur, da weniger externe Komponenten für die Signalaufbereitung benötigt werden.
FAQ – Häufig gestellte Fragen zu SGM8301YN5G/TR – 1-fach Rail-to-Rail-Verstärker 4,5-12 V, 57MHz, 115 V/us, SOT-23
Was bedeutet Rail-to-Rail bei einem Operationsverstärker?
Rail-to-Rail bedeutet, dass der Ausgang (und bei einigen Modellen auch die Eingänge) des Operationsverstärkers Signale bis nahe an die Versorgungsspannungen (positive und negative Schiene) ausgeben bzw. verarbeiten kann. Dies maximiert den nutzbaren Dynamikbereich des Signals.
Für welche Anwendungen ist der SGM8301YN5G/TR besonders gut geeignet?
Der SGM8301YN5G/TR eignet sich hervorragend für schnelle Signalaufbereitung, Audioverstärkung, Sensor-Signalaufbereitung, Datenwandler-Pufferung und andere Anwendungen, die eine hohe Präzision, Bandbreite und Slew Rate bei gleichzeitig kompakter Bauform erfordern.
Ist der SGM8301YN5G/TR für niedrige Versorgungsspannungen geeignet?
Ja, mit einem Betriebsspannungsbereich von 4,5 V bis 12 V ist der SGM8301YN5G/TR ideal für eine Vielzahl von Stromversorgungsszenarien, einschließlich solcher mit niedrigeren Spannungen, und seine Rail-to-Rail-Fähigkeiten sind hier besonders vorteilhaft.
Welche Vorteile bietet das SOT-23-Gehäuse?
Das SOT-23-Gehäuse ist ein Standard für oberflächenmontierte Bauteile und bietet eine sehr kompakte Bauform. Dies spart wertvollen Platz auf der Leiterplatte und ermöglicht die Entwicklung kleinerer und leichterer elektronischer Geräte.
Wie beeinflusst die hohe Slew Rate die Schaltungsleistung?
Eine hohe Slew Rate (115 V/µs im Fall des SGM8301YN5G/TR) bedeutet, dass der Verstärker in der Lage ist, schnelle Änderungen im Eingangssignal zügig zu verarbeiten. Dies ist entscheidend für Anwendungen, die schnelle Signalübergänge erfordern, wie z.B. bei der Digitalisierung von Signalen oder in Hochfrequenzschaltungen, um Verzerrungen zu minimieren.
Bietet der SGM8301YN5G/TR Schutzfunktionen?
Typische Operationsverstärker dieser Klasse verfügen über interne Schutzmechanismen wie Übertemperaturschutz. Für spezifische Details bezüglich des SGM8301YN5G/TR konsultieren Sie bitte das offizielle Datenblatt des Herstellers.
Wie unterscheidet sich der SGM8301YN5G/TR von einem allgemeinen Zweck-Operationsverstärker?
Der SGM8301YN5G/TR ist kein allgemeiner Operationsverstärker, sondern ein Hochleistungsbaustein, der für spezifische Anforderungen optimiert ist. Seine überlegenen Parameter wie höhere Bandbreite, höhere Slew Rate und Rail-to-Rail-Fähigkeiten machen ihn für anspruchsvollere Anwendungen besser geeignet als viele Standard-Ops-Amps.
