Zuverlässige Spannungsüberwachung für kritische Anwendungen: Der SGM810B-TXN3LG
Der SGM810B-TXN3LG ist die essenzielle Lösung für Entwickler und Ingenieure, die eine präzise und robuste Spannungsüberwachung für ihre Mikrocontroller-basierten Systeme benötigen. In Zeiten, in denen die Zuverlässigkeit von elektronischen Geräten von höchster Bedeutung ist, bietet dieser IC einen unverzichtbaren Schutz vor schädlichen Spannungsspitzen und -abfällen, die zu Systemausfällen, Datenverlust oder sogar Hardware-Schäden führen können. Er ist ideal für Anwendungen, die eine konstante und sichere Betriebsspannung erfordern, von industrieller Automatisierung über Medizintechnik bis hin zu Automotive-Systemen.
Warum der SGM810B-TXN3LG die überlegene Wahl ist
Im Vergleich zu herkömmlichen Spannungsüberwachungslösungen, die oft auf diskreten Komponenten basieren oder weniger präzise Schwellenwerte aufweisen, setzt der SGM810B-TXN3LG neue Maßstäbe in puncto Genauigkeit, Temperaturbereich und Integrationsdichte. Die hochentwickelte Halbleitertechnologie, integriert in ein kompaktes SOT-23-Gehäuse, ermöglicht eine einfache Implementierung und eine hohe Leistungsdichte. Seine spezifische Aktivierungsschwelle von 3,08 V, kombiniert mit einem beeindruckenden Betriebstemperaturbereich von -40 °C bis +125 °C, stellt sicher, dass kritische Systeme auch unter extremen Umgebungsbedingungen zuverlässig funktionieren. Dies minimiert das Risiko von unerwarteten Systemabstürzen und erhöht die Lebensdauer Ihrer Produkte.
Präzision und Zuverlässigkeit auf Halbleiterebene
Der Kern des SGM810B-TXN3LG ist seine präzise Spannungsreferenz, die für eine akkurate Überwachung der Versorgungsspannung des Mikrocontrollers sorgt. Die Festlegung des Überwachungsschwellenwerts auf 3,08 V ist für eine Vielzahl von Mikrocontrollern optimiert, die typischerweise in diesem Spannungsbereich operieren. Dies verhindert effektiv, dass der Mikrocontroller bei Unter- oder Überspannung instabil wird oder beschädigt wird. Die interne Hysterese der Schaltung sorgt für stabile Ausgangssignale und verhindert unerwünschte Oszillationen, was für die Signalintegrität unerlässlich ist.
Breiter Betriebstemperaturbereich für anspruchsvolle Umgebungen
Die Fähigkeit des SGM810B-TXN3LG, in einem Temperaturbereich von -40 °C bis +125 °C zuverlässig zu arbeiten, macht ihn zur idealen Wahl für Anwendungen, die extremen klimatischen Bedingungen ausgesetzt sind. Industrielle Steuerungen, Außenanwendungen oder automotive Steuergeräte profitieren immens von dieser Robustheit. Im Gegensatz zu weniger widerstandsfähigen Komponenten, deren Leistung bei Temperaturschwankungen beeinträchtigt werden kann, liefert der SGM810B-TXN3LG konstant genaue Messwerte, unabhängig von der Außentemperatur. Dies minimiert die Notwendigkeit für aufwendige Temperaturkompensationen im Schaltungsdesign.
Kompaktes Design und einfache Integration

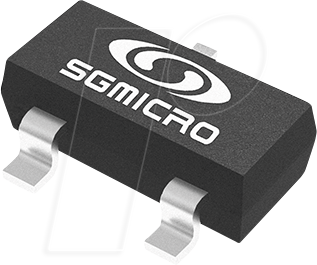

Das SOT-23-Gehäuse des SGM810B-TXN3LG ist ein entscheidender Vorteil für das moderne Elektronikdesign, bei dem Platz oft ein kritischer Faktor ist. Diese standardisierte Bauform ermöglicht eine einfache Bestückung auf Leiterplatten mittels gängiger Oberflächenmontagetechniken. Seine geringe Größe schränkt die Flexibilität des Schaltungsdesigns nicht ein und ermöglicht die Integration in sehr kompakte Geräte. Die drei Anschlusspins (VCC, GND und OUT) vereinfachen die Verdrahtung und reduzieren die Komplexität der Schaltung, was die Entwicklungszeit verkürzt und die Produktionskosten senkt.
Anwendungsbereiche und Vorteile
Die Einsatzmöglichkeiten des SGM810B-TXN3LG sind vielfältig und umfassen nahezu jeden Bereich der modernen Elektronik, in dem ein Mikrocontroller zum Einsatz kommt:
- Industrielle Automatisierung: Überwachung der Stromversorgung von SPSen, Sensoren und Aktoren zur Gewährleistung eines unterbrechungsfreien Betriebs in rauen Umgebungen.
- Automotive: Schutz von Steuergeräten vor Spannungsspitzen durch Lichtmaschinen oder andere Fahrzeugkomponenten. Sicherstellung der Funktionalität kritischer Systeme bei Temperaturschwankungen im Fahrzeuginnenraum oder Motorraum.
- Medizintechnik: Gewährleistung der Betriebssicherheit von Überwachungsgeräten, Infusionspumpen und anderen lebenswichtigen Systemen, wo Ausfälle nicht tolerierbar sind.
- Internet of Things (IoT): Zuverlässige Stromversorgungsüberwachung für batteriebetriebene Sensoren und Gateways, um eine maximale Betriebszeit zu erzielen.
- Unterhaltungselektronik: Schutz von komplexen Steuerplatinen in Geräten wie Smart-TVs, Spielekonsolen oder Hi-Fi-Anlagen.
Die Implementierung des SGM810B-TXN3LG bietet folgende entscheidende Vorteile:
- Erhöhte Systemstabilität: Verhindert unerwartete Abstürze und Fehlfunktionen durch Instabilität der Versorgungsspannung.
- Schutz vor Hardwareschäden: Schützt den Mikrocontroller und andere angeschlossene Komponenten vor permanenten Schäden durch Über- oder Unterspannung.
- Reduzierte Ausfallraten: Minimiert Serviceanfragen und erhöht die Kundenzufriedenheit durch zuverlässigere Produkte.
- Vereinfachtes Schaltungsdesign: Integrierte Lösung, die den Bedarf an zusätzlichen diskreten Komponenten reduziert.
- Kosteneffizienz: Langfristige Einsparungen durch vermiedene Reparaturen und verbesserte Produktlebensdauer.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktkategorie | Mikrocontroller-Spannungsüberwachung (MCU Voltage Supervisor) |
| Modellbezeichnung | SGM810B-TXN3LG |
| Aktivierungsschwelle (Typ.) | 3,08 V |
| Betriebstemperaturbereich | -40 °C bis +125 °C |
| Gehäusetyp | SOT-23 (Surface Mount Package) |
| Ausgangstyp | Push-Pull / Open-Drain (je nach spezifischem Derivat und Herstellerangaben) – Typischerweise aktiv-niedrig, d.h. gibt ein Signal aus, wenn die Spannung unter den Schwellenwert fällt. |
| Stromaufnahme (typ.) | Extrem gering, optimiert für energieeffiziente Designs. Konkrete Werte sind herstellerspezifisch, aber im Bereich von wenigen µA. |
| Anzahl der Kanäle | 1 (Überwachung einer einzelnen Spannungsrail) |
| Paketierung | Tape & Reel oder Tray, abhängig von Bestellmenge. Standardisierte Oberflächenmontage. |
FAQ – Häufig gestellte Fragen zu SGM810B-TXN3LG – MCU-Spannungsüberwachung – IC, 3,08 V, -40/+125°C, SOT-23
Was genau leistet der SGM810B-TXN3LG?
Der SGM810B-TXN3LG ist ein integrierter Schaltkreis (IC), der dazu dient, die Versorgungsspannung eines Mikrocontrollers (MCU) zu überwachen. Er stellt sicher, dass die Spannung innerhalb eines sicheren Betriebsbereichs bleibt und gibt ein Signal aus, wenn die Spannung unter einen vordefinierten Schwellenwert fällt, um den Mikrocontroller vor Instabilität oder Beschädigung zu schützen.
Für welche Arten von Mikrocontrollern ist dieser Spannungsüberwacher am besten geeignet?
Mit einer Aktivierungsschwelle von 3,08 V ist der SGM810B-TXN3LG ideal für Mikrocontroller geeignet, die in diesem Spannungsbereich betrieben werden. Dazu gehören viele gängige 3,3-V-Mikrocontroller-Familien, die in einer Vielzahl von Embedded-Systemen eingesetzt werden.
Was bedeutet der Betriebstemperaturbereich von -40 °C bis +125 °C für meine Anwendung?
Dieser breite Temperaturbereich bedeutet, dass der SGM810B-TXN3LG auch unter extremen Bedingungen zuverlässig funktioniert. Ob in kalten industriellen Umgebungen, heißen Fahrzeuginnenräumen oder bei schwankenden Außentemperaturen, die Funktionalität des ICs bleibt gewährleistet, was die Zuverlässigkeit Ihrer gesamten Schaltung erhöht.
Wie wird der SGM810B-TXN3LG in meine Schaltung integriert?
Der IC wird im kompakten SOT-23-Gehäuse geliefert, einem Standardgehäuse für Oberflächenmontage. Er verfügt über drei Anschlusspins (typischerweise VCC für die zu überwachende Spannung, GND für Masse und OUT für das Ausgangssignal). Die Integration ist unkompliziert und erfordert minimale zusätzliche Komponenten.
Was ist der Hauptvorteil gegenüber Standard-Spannungsüberwachungslösungen?
Der Hauptvorteil liegt in der Kombination aus hoher Präzision, einem sehr weiten Betriebstemperaturbereich und der kompakten Bauform. Dies führt zu einer robusteren und zuverlässigeren Schaltung, die weniger anfällig für Umwelteinflüsse ist und sich leichter in platzbeschränkte Designs integrieren lässt als diskrete oder weniger spezialisierte Lösungen.
Was passiert, wenn die Spannung unter den Schwellenwert fällt?
Wenn die Spannung unter den definierten Schwellenwert von 3,08 V fällt, generiert der Ausgangspin des SGM810B-TXN3LG ein Signal. Dieses Signal wird üblicherweise verwendet, um den Mikrocontroller in einen sicheren Zustand zu versetzen (z. B. durch einen Reset) oder um eine Warnung auszugeben, bevor ein kritischer Fehler auftritt.
Ist die Ausgangsspannung des SGM810B-TXN3LG stabil?
Der SGM810B-TXN3LG überwacht die Eingangsspannung und generiert ein Ausgangssignal (typischerweise ein Reset-Signal), aber er liefert keine eigene geregelte Ausgangsspannung. Seine Aufgabe ist es, die vorhandene Versorgungsspannung zu prüfen und bei Abweichungen zu signalisieren.
