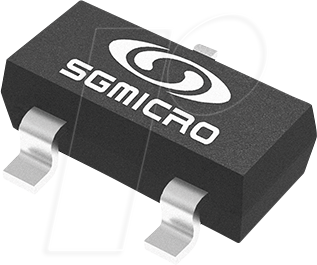

Zuverlässige Spannungsüberwachung für anspruchsvolle Mikrocontroller-Applikationen: SGM803B-JXN3LG
Sie entwickeln sicherheitskritische oder leistungsorientierte Embedded-Systeme und benötigen eine robuste Lösung zur Überwachung der Betriebsspannung? Der SGM803B-JXN3LG bietet eine präzise und zuverlässige Spannungsüberwachung, die unerlässlich ist, um die Integrität Ihrer Mikrocontroller-Designs zu gewährleisten. Ideal für Ingenieure, Entwickler und Systemintegratoren, die höchste Anforderungen an Stabilität und Zuverlässigkeit stellen.
Warum SGM803B-JXN3LG die überlegene Wahl ist
Im Gegensatz zu einfachen Spannungsdetektoren, die oft nur grobe Schwellenwerte bieten, liefert der SGM803B-JXN3LG eine hochpräzise Detektion, die auch kleinste Abweichungen von der optimalen Versorgungsspannung erkennt. Dies minimiert das Risiko von unerwarteten Systemabstürzen, Datenkorruption oder sogar Hardware-Schäden, die durch eine instabile Spannungsversorgung verursacht werden können. Die integrierte Lösung reduziert zudem den Platzbedarf auf der Platine und vereinfacht das Design erheblich.
Präzision und Zuverlässigkeit für kritische Systeme
Die Kernfunktion des SGM803B-JXN3LG liegt in seiner Fähigkeit, die Versorgungsspannung Ihres Mikrocontrollers permanent zu überwachen und im Falle einer Unterschreitung oder Überschreitung eines definierten Schwellenwertes ein Signal auszugeben. Dies ermöglicht es dem Mikrocontroller, einen kontrollierten Shutdown einzuleiten, kritische Daten zu speichern oder auf eine alternative Stromquelle umzuschalten, bevor es zu einem Systemausfall kommt.
- Hochpräzise Detektion: Erfasst selbst geringste Spannungsschwankungen und schützt vor kritischen Betriebszuständen.
- Breiter Temperaturbereich: (-40°C bis +125°C) Gewährleistet zuverlässige Funktion unter extremen Umgebungsbedingungen.
- Geringer Stromverbrauch: Minimale Belastung der Stromversorgung, ideal für batteriebetriebene Anwendungen.
- Kompakte Bauform (SOT-23): Spart wertvollen Platz auf der Leiterplatte und ermöglicht miniaturisierte Designs.
- Schnelle Reaktionszeit: Sofortige Erkennung von Spannungsproblemen minimiert das Risiko von Datenverlust.
- Stabile Referenzspannung: Bietet eine konsistente Basis für die Spannungsüberwachung, unabhängig von Temperaturschwankungen.
Anwendungsbereiche und Einsatzmöglichkeiten
Der SGM803B-JXN3LG ist eine essenzielle Komponente für eine Vielzahl von Applikationen, bei denen die Stabilität der Versorgungsspannung entscheidend ist:
- Industrielle Automatisierung: Überwachung von Stromversorgungen in Steuerungen, Sensoren und Aktoren für maximale Betriebssicherheit.
- Automobil-Elektronik: Gewährleistung der Spannungsstabilität in sicherheitsrelevanten Systemen wie Airbag-Steuerungen oder Motormanagement.
- Medizintechnik: Zuverlässige Funktion von Überwachungsgeräten und lebenserhaltenden Systemen durch stabile Stromversorgung.
- IoT-Geräte: Schutz vor unerwarteten Abschaltungen in vernetzten Geräten, die eine konstante Verfügbarkeit erfordern.
- Embedded Systeme mit kritischen Daten: Verhinderung von Datenkorruption bei kurzzeitigen Spannungseinbrüchen.
- Langlebige Batterielösungen: Optimierung des Energieverbrauchs und Schutz vor Tiefentladung.
Technische Spezifikationen und Leistungsmerkmale
Der SGM803B-JXN3LG zeichnet sich durch seine robusten und präzisen technischen Eigenschaften aus, die ihn zur idealen Wahl für anspruchsvolle Designs machen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Spannungsdetektionsschwellenwert | Typischerweise 4,00V (variiert je nach spezifischer Variante des SGM803B-JXN3LG, bitte Datenblatt konsultieren für exakte Werte) |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Gehäusetyp | SOT-23 (Small Outline Transistor, 3-Pin) |
| Ansprechzeit | Sehr schnell, typischerweise im Mikrosekundenbereich, um sofortige Reaktionen zu ermöglichen. |
| Stromverbrauch | Extrem gering, im Bereich von wenigen Mikroampere, was für energieeffiziente Systeme unerlässlich ist. |
| Ausgangssignal | Open-Drain-Ausgang, der eine einfache Integration in verschiedene Schaltungsdesigns ermöglicht. |
| Präzision der Detektion | Hochpräzise, um Schwellenwertüberschreitungen oder -unterschreitungen zuverlässig zu erkennen und unerwünschte Systemverhalten zu verhindern. |
| Integrierte Schaltung | Einfache Implementierung durch eine einzige, monolithische IC-Lösung. |
Detaillierte technische Betrachtung der Spannungsüberwachung
Der SGM803B-JXN3LG nutzt eine interne Referenzspannung, die mit hoher Präzision stabilisiert ist. Diese Referenz wird kontinuierlich mit der zu überwachenden Versorgungsspannung verglichen. Sobald die Versorgungsspannung den eingestellten Schwellenwert verlässt – sei es durch einen Abfall, der die Funktion des Mikrocontrollers beeinträchtigen könnte, oder durch eine Überspannung, die Schäden verursachen könnte – wird der Open-Drain-Ausgang des ICs aktiviert. Dieser Ausgang kann dann verwendet werden, um ein Reset-Signal zu generieren, einen Watchdog-Timer zurückzusetzen oder einen anderen vordefinierten Mechanismus zur Fehlerbehandlung auszulösen. Die Wahl des SOT-23-Gehäuses ist dabei kein Zufall: Diese Bauform ist ein Industriestandard für kompakte Oberflächenmontage-Bauteile und ermöglicht eine einfache Bestückung auf Leiterplatten, selbst bei sehr dichter Layoutgestaltung. Der breite Betriebstemperaturbereich von -40°C bis +125°C unterstreicht die Robustheit und Eignung für anspruchsvolle Umgebungen, die in vielen industriellen und automotive Anwendungen üblich sind. Dies stellt sicher, dass die kritische Spannungsüberwachung auch unter extremen Bedingungen, wie sie beispielsweise in schlecht belüfteten Gehäusen oder in Fahrzeugen auftreten, fehlerfrei funktioniert.
Optimierung des Systemdesigns mit SGM803B-JXN3LG
Die Integration des SGM803B-JXN3LG in ein Systemdesign bietet signifikante Vorteile in Bezug auf Zuverlässigkeit und Entwicklungsaufwand. Durch die externe Komponente zur Spannungsüberwachung wird die interne Überwachungslogik des Mikrocontrollers entlastet und kann sich auf seine primären Aufgaben konzentrieren. Dies führt zu einer erhöhten Gesamtperformance und vermeidet potenzielle Konflikte oder Fehlinterpretationen der Überwachungsdaten. Der geringe Stromverbrauch ist ein weiterer entscheidender Faktor, insbesondere bei der Entwicklung von tragbaren oder batteriebasierten Geräten, wo jede eingesparte Milliampere die Laufzeit signifikant verlängern kann. Die schnelle Reaktionszeit der Komponente ist ebenfalls von unschätzbarem Wert. In Systemen, in denen Millisekunden über die Integrität von Daten oder die Sicherheit entscheiden, ermöglicht der SGM803B-JXN3LG eine sofortige Reaktion auf kritische Spannungsschwankungen. Dies ist ein klarer Vorteil gegenüber reinen Software-basierten Überwachungsroutinen, die oft eine gewisse Verzögerung aufweisen und möglicherweise nicht schnell genug auf transiente Ereignisse reagieren können.
Häufig gestellte Fragen zu SGM803B-JXN3LG – MCU-Spannungsüberwachung – IC, 4,00V, -40/+125°C, SOT-23
Was ist der genaue Spannungsdetektionsschwellenwert des SGM803B-JXN3LG?
Der bereitgestellte Wert von 4,00V ist ein typischer Schwellenwert für eine gängige Variante. Es ist jedoch essentiell, das spezifische Datenblatt des SGM803B-JXN3LG zu konsultieren, da es verschiedene Versionen mit leicht abweichenden Schwellenwerten geben kann, um exakte Spezifikationen für Ihre Anwendung zu ermitteln.
Kann der SGM803B-JXN3LG auch Überspannungen erkennen?
Ja, der SGM803B-JXN3LG ist darauf ausgelegt, sowohl Unterschreitungen als auch Überschreitungen der definierten Spannungsbereiche zu detektieren. Dies bietet einen umfassenden Schutz für Ihre Mikrocontroller-Schaltung.
Wie wird das Ausgangssignal des SGM803B-JXN3LG typischerweise verwendet?
Das Open-Drain-Ausgangssignal wird häufig verwendet, um einen Reset-Pin eines Mikrocontrollers zu aktivieren, einen externen Puffer oder Transistor anzusteuern, oder um ein Signal für eine Fehleranzeige zu generieren. Die Konfiguration ist flexibel und passt sich an verschiedene Schaltungsanforderungen an.
Ist der SGM803B-JXN3LG für den Einsatz in rauen Umgebungen geeignet?
Absolut. Der weite Betriebstemperaturbereich von -40°C bis +125°C und die robuste IC-Konstruktion machen ihn ideal für industrielle, automotive und andere anspruchsvolle Umgebungsbedingungen.
Wie wirkt sich der SGM803B-JXN3LG auf den Stromverbrauch meines Systems aus?
Der SGM803B-JXN3LG zeichnet sich durch einen extrem niedrigen Stromverbrauch aus, typischerweise im Bereich von wenigen Mikroampere. Dies minimiert die zusätzliche Last auf Ihrer Stromversorgung und ist daher ideal für batteriebetriebene und energieeffiziente Anwendungen.
Ist der SGM803B-JXN3LG eine Plug-and-Play-Lösung?
Während der SGM803B-JXN3LG die Integration stark vereinfacht, erfordert er eine korrekte Anbindung an die Versorgungsspannung des zu überwachenden Systems und die Verbindung des Ausgangssignals mit der entsprechenden Logik Ihres Designs. Eine sorgfältige Beachtung des Datenblatts ist für eine erfolgreiche Implementierung unerlässlich.
Welche Vorteile bietet die Verwendung eines dedizierten Spannungsüberwachungs-ICs gegenüber einer reinen Softwarelösung im Mikrocontroller?
Dedizierte ICs wie der SGM803B-JXN3LG bieten eine höhere Präzision, eine schnellere Reaktionszeit und entlasten den Mikrocontroller von dieser kritischen Überwachungsaufgabe. Dies führt zu einer robusteren, zuverlässigeren und performanteren Systemlösung, insbesondere bei transienten Spannungsereignissen.
