SG 3526 N – Hochleistungs-PWM-Regler für präzise Spannungssteuerung
Sie suchen nach einer zuverlässigen und präzisen Lösung zur Steuerung von Pulsweitenmodulation (PWM) für Ihre elektronischen Projekte? Der SG 3526 N – ein 1-fach PWM-Regler mit einem beeindruckenden Spannungsbereich von 8 bis 35 Volt und einer integrierten 5-Volt-Referenzspannung im DIL-18 Gehäuse – ist die ideale Wahl für anspruchsvolle Anwendungen in Bereichen wie Stromversorgung, Motormanagement und Ladegerätetechnik. Dieser integrierte Schaltkreis ermöglicht eine feine Einstellung der Tastverhältnisse und bietet gleichzeitig die notwendige Stabilität und Leistung für professionelle Ergebnisse.
Warum der SG 3526 N die überlegene Wahl ist
Im Vergleich zu einfacheren Lösungen oder diskreten Schaltungen bietet der SG 3526 N eine Fülle von Vorteilen, die ihn zur überlegenen Wahl für Entwickler und Ingenieure machen. Seine integrierte Funktionalität reduziert die Anzahl externer Komponenten erheblich, was zu kompakteren und kostengünstigeren Designs führt. Die präzise Spannungsregelung und die hohe Effizienz minimieren Energieverluste und gewährleisten einen stabilen Betrieb Ihrer Systeme. Darüber hinaus bietet die interne Referenzspannung und die vielfältigen Einstellmöglichkeiten eine Flexibilität, die mit Standardlösungen schwer zu erreichen ist. Der SG 3526 N ist konzipiert für Anwendungen, die eine herausragende Kontrolle und Zuverlässigkeit erfordern.
Hocheffiziente PWM-Steuerung für diverse Anwendungen
Der SG 3526 N ist ein vielseitiger PWM-Controller, der für eine breite Palette von Anwendungen entwickelt wurde. Seine Kernfunktionalität liegt in der präzisen Erzeugung von PWM-Signalen, die zur Regelung von Ausgangsspannungen und -strömen verwendet werden. Dies macht ihn zu einem unverzichtbaren Bauteil in:
- Schaltnetzteilen (SMPS): Zur effizienten Umwandlung und Regelung von Spannungen, was zu kompakteren und energieeffizienteren Netzteilen führt.
- Gleichspannungswandlern (DC-DC Converter): Ermöglicht die präzise Einstellung von Ausgangsspannungen aus verschiedenen Eingangsspannungen.
- Batterieladegeräten: Sorgt für einen kontrollierten und optimalen Ladevorgang, der die Lebensdauer der Batterie verlängert.
- Motorsteuerungen: Ermöglicht die stufenlose Regelung der Geschwindigkeit von Gleichstrommotoren durch Anpassung des Tastverhältnisses.
- Lichtdimmern: Bietet eine präzise Steuerung der Helligkeit von Beleuchtungssystemen.
- Stromversorgungen für industrielle Automatisierung: Gewährleistet stabile und zuverlässige Stromversorgung für kritische Systeme.
Kernmerkmale und technische Vorteile
Der SG 3526 N zeichnet sich durch eine Reihe von technischen Merkmalen aus, die ihn von anderen PWM-Controllern abheben. Seine Fähigkeit, einen weiten Eingangsspannungsbereich zu verarbeiten (8 bis 35 V), macht ihn äußerst flexibel einsetzbar. Die integrierte 5V-Referenzspannung eliminiert die Notwendigkeit einer externen Spannungsreferenz, was die Schaltungsentwurfs vereinfacht und die Kosten senkt. Des Weiteren bietet er:
- Hohe Frequenzstabilität: Gewährleistet einen gleichmäßigen Betrieb über einen weiten Temperaturbereich.
- Fein einstellbare Tastverhältnisse: Ermöglicht eine präzise Steuerung der Ausgangsleistung von 0% bis 100%.
- Integrierte Schutzfunktionen: Beinhaltet oft Überstrom- und Übertemperaturschutz, die die Langlebigkeit und Sicherheit des Systems gewährleisten. (Details variieren je nach spezifischer Fertigung, aber die Architektur des SG3526N unterstützt diese Konzepte).
- Low-Dropout-Betrieb: Ermöglicht eine effiziente Leistungsumwandlung.
- Kompatibilität mit externen Leistungstransistoren: Bietet die Flexibilität, verschiedene Leistungsklassen durch Auswahl geeigneter Transistoren zu realisieren.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produktname | SG 3526 N – PWM-Regler |
| Anzahl Kanäle | 1-fach |
| Eingangsspannungsbereich | 8 V bis 35 V |
| Integrierte Referenzspannung | 5 V |

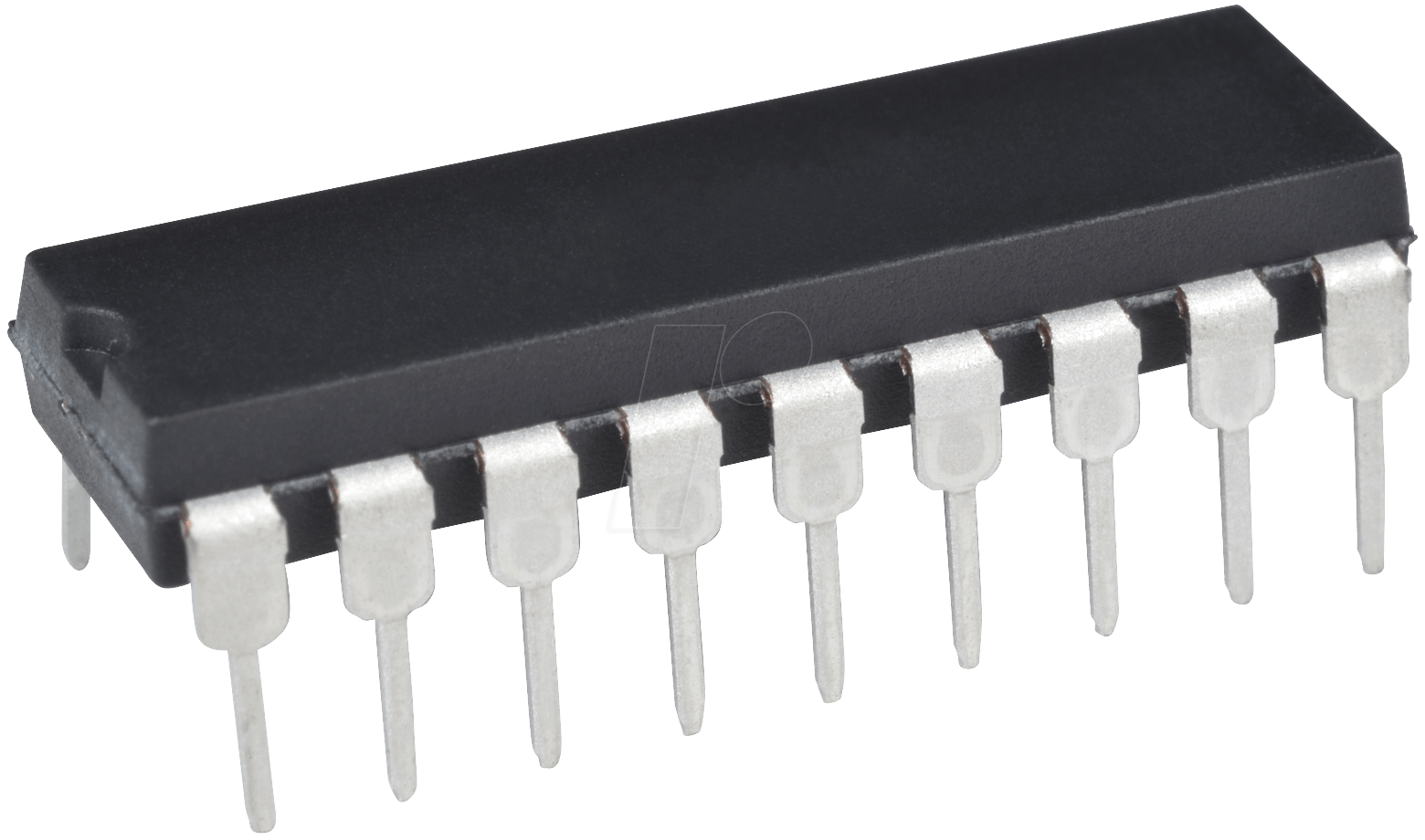

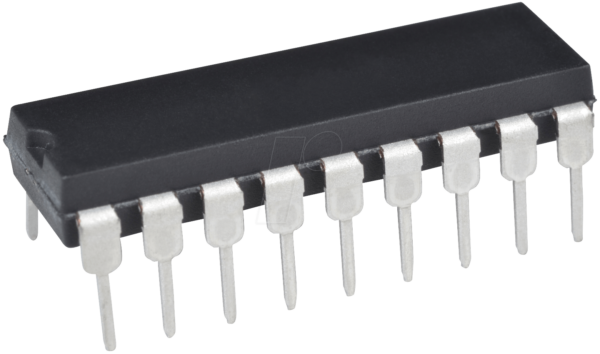

| Gehäuseform | DIL-18 (Dual In-line Package, 18 Pins) |
| Tastverhältnis-Steuerung | Variabel von 0% bis 100% |
| Betriebstemperaturbereich | Standard industrieller Bereich; genaue Spezifikationen können je nach Hersteller variieren, typischerweise -40°C bis +85°C. |
| Anwendungsfokus | Stromversorgung, Motormanagement, Ladegeräte, DC-DC-Wandler. |
| Schaltungsaufwand | Minimiert durch hohe Integration, fördert kompakte und effiziente Designs. |
Anwendungsbeispiele und Implementierungstipps
Die Implementierung des SG 3526 N in Ihre Schaltung erfordert ein grundlegendes Verständnis der PWM-Regelungstechnik. Die Auswahl geeigneter externer Komponenten wie Leistungstransistoren (MOSFETs oder bipolare Transistoren), Induktivitäten und Kondensatoren ist entscheidend für die Leistung und Effizienz Ihrer Anwendung. Achten Sie auf die korrekte Dimensionierung dieser Bauteile entsprechend der gewünschten Ausgangsleistung und der spezifischen Anforderungen Ihrer Schaltung. Die Pinbelegung des DIL-18 Gehäuses ist klar definiert und ermöglicht eine einfache Integration in Prototypenplatinen oder gedruckte Schaltungen. Für Hochleistungsanwendungen empfiehlt sich eine sorgfältige Betrachtung der Wärmeableitung, insbesondere bei den Leistungstransistoren.
Häufig gestellte Fragen (FAQ) zum SG 3526 N – PWM-Regler, 1-fach, 8 … 35 V, 5 V, DIL-18
Was ist die Hauptfunktion des SG 3526 N?
Der SG 3526 N ist ein integrierter PWM-Spannungsregler, der zur präzisen Steuerung von Ausgangsspannungen und -strömen durch die Modulation der Pulsbreite eingesetzt wird. Er ermöglicht die effiziente Umwandlung von Energie und wird häufig in Stromversorgungen, Motormanagementsystemen und Ladegeräten verwendet.
Welchen Eingangsspannungsbereich unterstützt der SG 3526 N?
Der SG 3526 N ist für einen weiten Eingangsspannungsbereich von 8 Volt bis 35 Volt ausgelegt, was ihn für eine Vielzahl von Energiequellen kompatibel macht.
Benötige ich eine externe Spannungsreferenz für den SG 3526 N?
Nein, der SG 3526 N verfügt über eine integrierte 5-Volt-Referenzspannung, die für die Stabilisierung der Regelung sorgt und die Notwendigkeit einer externen Referenzkomponente eliminiert.
In welchem Gehäuse ist der SG 3526 N erhältlich?
Der SG 3526 N wird im gängigen DIL-18 (Dual In-line Package) Gehäuse mit 18 Pins geliefert, was eine einfache Montage auf Leiterplatten ermöglicht.
Für welche Art von Anwendungen ist der SG 3526 N besonders gut geeignet?
Der SG 3526 N eignet sich hervorragend für Anwendungen, die eine präzise und effiziente Spannungsregelung erfordern, wie z.B. Schaltnetzteile, DC-DC-Wandler, Batterieladegeräte, Motorsteuerungen und industrielle Stromversorgungen.
Was bedeutet „PWM“ im Zusammenhang mit dem SG 3526 N?
PWM steht für Pulsweitenmodulation (Pulse Width Modulation). Dabei wird die durchschnittliche Ausgangsspannung durch schnelles Ein- und Ausschalten eines Signals variiert. Der SG 3526 N steuert die Breite dieser Impulse, um die gewünschte Ausgangsspannung oder Leistung zu erreichen.
Kann der SG 3526 N hohe Ströme schalten?
Der SG 3526 N selbst ist ein Steuer-IC. Er steuert externe Leistungstransistoren (wie MOSFETs oder bipolare Transistoren), die dann die eigentliche Stromschaltung übernehmen. Die maximal schaltbare Stromstärke hängt somit maßgeblich von der Auswahl und Dimensionierung dieser externen Leistungskomponenten ab.
