SFH 6156-2: Hochleistungs-Optokoppler für Zuverlässigkeit und Effizienz
Benötigen Sie eine sichere und effiziente galvanische Trennung für Ihre elektronischen Schaltungen? Der SFH 6156-2 Optokoppler ist die ideale Lösung für Ingenieure und Entwickler, die höchste Anforderungen an Isolation und Signalintegrität stellen. Dieses Bauteil löst das Problem unerwünschter Überspannungen und Störsignale zwischen verschiedenen Potentialbereichen Ihrer Schaltungen und bietet dadurch eine robuste und zuverlässige Performance.
Überlegene Isolation und Signalübertragung
Der SFH 6156-2 übertrifft herkömmliche Optokoppler durch seine herausragende Isolationsspannung von 5,3 kVeff. Diese hohe Spannungsfestigkeit ist entscheidend, um empfindliche Steuerkreise von potenziell gefährlichen oder lauten Leistungsbereichen zu trennen. Dies minimiert das Risiko von Beschädigungen, erhöht die Systemstabilität und gewährleistet die Sicherheit des Bedienpersonals.
Herausragende Merkmale des SFH 6156-2
- Maximale Sicherheit durch Galvanische Trennung: Bietet eine nahezu vollständige Entkopplung zwischen Eingang und Ausgang, wodurch unerwünschte Spannungsspitzen und Masseschleifen eliminiert werden.
- Hohe Isolationsspannung: Mit 5,3 kVeff gewährleistet er höchste Sicherheit, selbst in anspruchsvollen Umgebungen mit hohen Spannungsdifferenzen.
- Variable Stromübertragungsverhältnisse (CTR): Ein CTR-Bereich von 63-125% ermöglicht eine flexible Anpassung an unterschiedliche Ansteuerströme und gewährleistet eine präzise Signalübertragung.
- Fototransistorausgang: Bietet einen schnellen und zuverlässigen Ausgang, der für eine breite Palette von Schaltungsanwendungen geeignet ist.

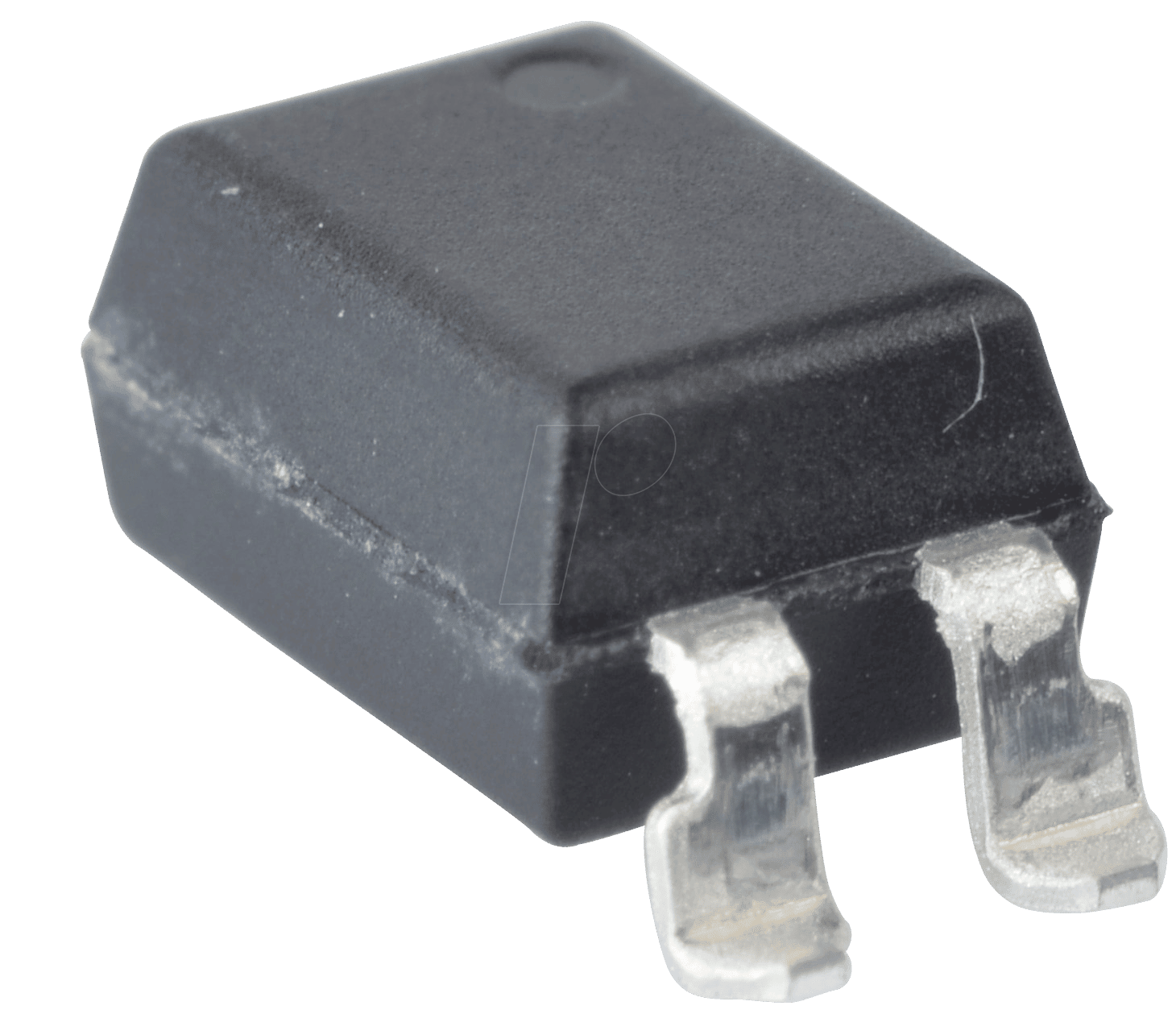

- SMD-Bauform (SOIC-4): Die kompakte Bauform erlaubt eine platzsparende Integration in moderne, dicht bestückte Leiterplattenlayouts, ideal für Miniaturisierung und höchste Packungsdichte.
- Breiter Betriebstemperaturbereich: Geeignet für den Einsatz in einer Vielzahl von industriellen und kommerziellen Anwendungen, die unterschiedliche Umgebungsbedingungen aufweisen.
- Geringer Leckstrom: Minimiert den Energieverlust und trägt zur Gesamteffizienz des Systems bei.
Anwendungsbereiche und Technische Spezifikationen
Der SFH 6156-2 ist prädestiniert für den Einsatz in Bereichen, in denen Zuverlässigkeit und Sicherheit oberste Priorität haben. Dazu gehören:
- Schaltnetzteile und Stromversorgungen
- Industrielle Automatisierung und Steuerungstechnik
- Medizintechnik und Laborgeräte
- Telekommunikationssysteme
- Kfz-Elektronik
- Netzwerk- und Datenschnittstellen
Technische Daten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Vishay Semiconductors (typisch für diese Baureihe, sofern nicht anders angegeben) |
| Typ | Optokoppler |
| Ausgangstyp | Fototransistor |
| Isolationsspannung (effektiv) | 5,3 kVeff |
| Stromübertragungsverhältnis (CTR) | 63-125% (bei spezifizierten Strömen) |
| Gehäusebauform | SMD (SOIC-4) |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch, genaue Datenblattprüfung empfohlen) |
| LED-Vorwärtsstrom (IF) | Bis zu 60 mA (typisch für diesen Bauteiltyp, Datenblatt-Referenz empfohlen) |
| Kollektor-Emitter-Spannung (VCEO) | Bis zu 35 V (typisch für diesen Bauteiltyp, Datenblatt-Referenz empfohlen) |
| Anzahl der Kanäle | 1 |
Detailtiefe der Technologie: Die Vorteile der Galvanischen Trennung
Die Kernfunktionalität des SFH 6156-2 liegt in der optischen Kopplung zwischen einer internen Infrarot-LED und einem Fototransistor. Diese physikalische Trennung eliminiert jeglichen elektrischen Pfad zwischen dem Eingangskreis (gesteuert durch die LED) und dem Ausgangskreis (dem Fototransistor). Dies ist von unschätzbarem Wert in Szenarien, in denen:
- Schutz vor Hochspannung: Leistungsstarke Netzteile oder Motoren können erhebliche Spannungsspitzen erzeugen, die empfindliche Mikrocontroller oder Sensoren zerstören würden. Der Optokoppler fungiert als „Schutzschild“.
- Beseitigung von Masseschleifen: In Systemen mit mehreren Stromversorgungen oder unterschiedlichen Erdungspotentialen können Masseschleifen zu störenden Brummgeräuschen und Datenfehlern führen. Die galvanische Trennung unterbricht diese Schleifen.
- Entkopplung von Störsignalen: Digitale Logiksignale und analoge Messsignale können sich gegenseitig negativ beeinflussen. Durch die Trennung wird die Signalintegrität beider Bereiche gewährleistet.
- Verbesserte EMV (Elektromagnetische Verträglichkeit): Eine effektive Trennung kann die Abstrahlung von Störsignalen reduzieren und die Widerstandsfähigkeit des Geräts gegenüber externen elektromagnetischen Feldern erhöhen.
Die präzise Steuerung des LED-Stroms ermöglicht eine feinfühlige und proportionale Ansteuerung des Fototransistors. Das Stromübertragungsverhältnis (CTR) von 63-125% gibt an, wie effizient ein bestimmter LED-Strom in einen Kollektorstrom umgewandelt wird. Ein hoher CTR-Wert bedeutet, dass bereits ein geringer LED-Strom einen ausreichend hohen Ausgangsstrom erzeugt, was zu einer höheren Energieeffizienz und potenziell geringeren Ansteuerungsströmen führt.
Präzision und Zuverlässigkeit im SMD-Format
Die SMD-Bauform (Surface Mount Device) des SFH 6156-2 in einem SOIC-4 Gehäuse ist ein klares Indiz für seine Anwendung in modernen Elektronikdesigns. Diese Bauform ermöglicht eine automatisierte Bestückung auf Leiterplatten, was die Produktionskosten senkt und die Reproduzierbarkeit erhöht. Die geringe Größe und das flache Profil sind essenziell für die Entwicklung kompakter und leistungsfähiger Geräte.
Die robuste Verkapselung schützt die internen Halbleiterkomponenten vor Umwelteinflüssen wie Staub und Feuchtigkeit, während die guten thermischen Eigenschaften eine zuverlässige Wärmeableitung gewährleisten. Dies trägt maßgeblich zur Langlebigkeit und stabilen Performance des Optokopplers unter verschiedenen Betriebsbedingungen bei.
FAQ – Häufig gestellte Fragen zu SFH 6156-2 – Optokoppler, Fototransistorausgang, 5,3 KV, CTR 63-125%, SMD-4
Was ist die Hauptfunktion eines Optokopplers wie dem SFH 6156-2?
Die Hauptfunktion eines Optokopplers wie dem SFH 6156-2 ist die galvanische Trennung zwischen zwei elektrischen Schaltungsteilen. Er nutzt Licht zur Signalübertragung, wodurch eine direkte elektrische Verbindung vermieden wird. Dies schützt empfindliche Schaltkreise vor Überspannungen und Störsignalen.
Warum ist die Isolationsspannung von 5,3 kVeff so wichtig?
Eine hohe Isolationsspannung von 5,3 kVeff gewährleistet, dass der Optokoppler auch bei großen Spannungsunterschieden zwischen Ein- und Ausgang sicher funktioniert. Dies ist entscheidend für Anwendungen, bei denen hohe Spannungen gehandhabt werden, um die Sicherheit des Systems und des Bedieners zu gewährleisten.
Was bedeutet das Stromübertragungsverhältnis (CTR) von 63-125%?
Das Stromübertragungsverhältnis (CTR) gibt das Verhältnis des Ausgangsstroms (Kollektorstrom des Fototransistors) zum Eingangsstrom (LED-Strom) an. Ein CTR von 63-125% bedeutet, dass für einen bestimmten LED-Strom der daraus resultierende Kollektorstrom zwischen 63% und 125% dieses Wertes liegt. Dies ermöglicht eine flexible Dimensionierung der Ansteuerschaltung.
Für welche Art von Anwendungen ist der SFH 6156-2 besonders geeignet?
Der SFH 6156-2 ist besonders geeignet für Anwendungen, die eine hohe elektrische Sicherheit und Zuverlässigkeit erfordern, wie z.B. in Schaltnetzteilen, industriellen Steuerungen, Medizingeräten und Telekommunikationssystemen, wo die Trennung von unterschiedlichen Potentialen unerlässlich ist.
Was sind die Vorteile der SMD-Bauform?
Die SMD-Bauform (Surface Mount Device) ermöglicht eine platzsparende Montage auf Leiterplatten und unterstützt automatisierte Bestückungsprozesse. Dies ist entscheidend für die Entwicklung kompakter und kosteneffizienter elektronischer Geräte.
Wie unterscheidet sich der SFH 6156-2 von Standard-Optokopplern?
Der SFH 6156-2 zeichnet sich durch seine hohe Isolationsspannung von 5,3 kVeff und den breiten CTR-Bereich von 63-125% aus. Diese Spezifikationen übertreffen oft die von einfacheren Standard-Optokopplern und bieten somit ein höheres Maß an Sicherheit und Flexibilität in anspruchsvollen Anwendungen.
Welchen Einfluss hat der Fototransistorausgang auf die Leistung?
Ein Fototransistorausgang bietet im Vergleich zu anderen Ausgangstypen wie Fotodioden oder Fotodarlingtonen eine höhere Verstärkung und ist in der Regel schneller als Fotodarlingtonen. Dies ermöglicht eine effiziente Signalübertragung und eine breitere Kompatibilität mit verschiedenen Logikpegeln.
