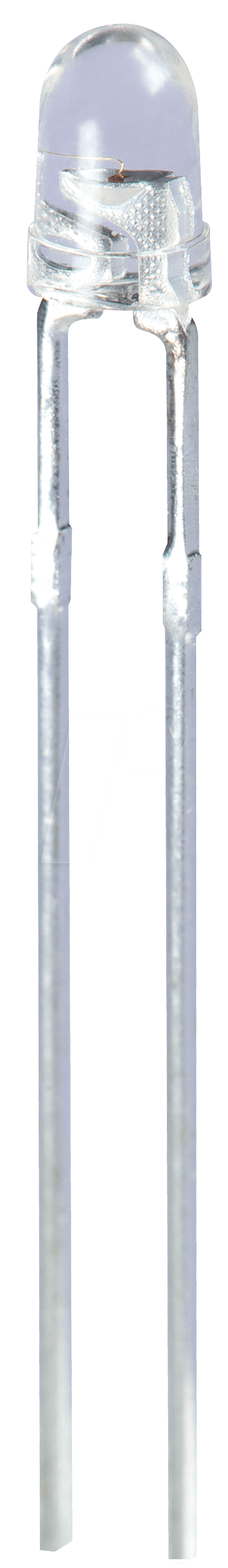

SFH 309-4 OSO Fototransistor: Präzision für anspruchsvolle Lichtdetektion
Benötigen Sie eine zuverlässige und präzise Komponente für die Detektion von Lichtsignalen in Ihren elektronischen Schaltungen? Der SFH 309-4 OSO Fototransistor ist die ideale Lösung für Entwickler und Bastler, die eine hohe Empfindlichkeit und spezifische spektrale Eigenschaften für ihre Projekte benötigen. Er übertrifft Standard-Fotodioden durch seine integrierte Verstärkung, was komplexere Schaltungen vereinfacht und die Signalverarbeitung optimiert.
Überlegene Leistung und Zuverlässigkeit
Der SFH 309-4 OSO Fototransistor zeichnet sich durch seine herausragenden Leistungsmerkmale aus, die ihn von herkömmlichen Bauteilen abheben. Seine breite Empfindlichkeit im Spektralbereich von 380 bis 1100 nm ermöglicht den Einsatz in vielfältigen Applikationen, von der Umgebungslichtmessung bis hin zur Steuerung von Geräten mit Infrarotlicht. Die NPN-Transistorkonfiguration bietet eine integrierte Verstärkung, was bedeutet, dass bereits schwache Lichtsignale in einen nutzbaren elektrischen Strom umgewandelt werden können, ohne dass zusätzliche Verstärkerstufen erforderlich sind. Dies spart Platz, reduziert die Komplexität und senkt den Energieverbrauch Ihrer Schaltung. Die präzise Öffnung von 24° gewährleistet eine gerichtete Lichterfassung, was für viele Steuerungs- und Positionierungsaufgaben unerlässlich ist und unerwünschte Streulichterfassung minimiert. Das robuste THT-3mm Gehäuse (Through-Hole Technology) mit einer Standard-3mm Fassung bietet eine einfache und sichere Montage auf Leiterplatten und gewährleistet eine hohe mechanische Stabilität.
Vorteile des SFH 309-4 OSO im Überblick
- Hohe Empfindlichkeit: Erfasst auch schwache Lichtsignale effektiv.
- Breiter Spektralbereich: Geeignet für sichtbares Licht und nahes Infrarot (380-1100 nm).
- Integrierte Verstärkung: Vereinfacht Schaltungsdesign und reduziert Bauteilanzahl.
- Gerichtete Erfassung: 24° Öffnungswinkel für präzise Lichtmessungen.
- Robuste Bauweise: THT-Gehäuse für zuverlässige Montage und Langlebigkeit.
- NPN-Transistorkonfiguration: Standardisierte Schnittstelle für einfache Integration.
- Kompakte Bauform: Ermöglicht den Einsatz in platzbeschränkten Anwendungen.
- Kosteneffiziente Lösung: Bietet hohe Leistung zu einem wettbewerbsfähigen Preis.
Technische Spezifikationen und Anwendungsbereiche
Der SFH 309-4 OSO Fototransistor ist ein leistungsstarker Halbleiterbaustein, der speziell für die präzise Erfassung optischer Signale konzipiert wurde. Seine Fähigkeit, Licht im Bereich von 380 bis 1100 nm zu detektieren, macht ihn zu einem vielseitigen Werkzeug für eine breite Palette von Anwendungen. Dies umfasst die Automatisierungstechnik, wo er zur Objekterkennung, Abstandsmessung oder zur Überwachung von Förderbändern eingesetzt wird. In der Medizintechnik kann er zur Steuerung von Geräten oder zur Detektion von optischen Parametern dienen. Auch in der Unterhaltungselektronik, beispielsweise in Fernbedienungen oder als Teil von Lichtschranken, findet er breite Anwendung. Die NPN-Struktur des Transistors ermöglicht eine direkte Ansteuerung von Mikrocontrollern oder Logikschaltungen nach entsprechender Anpassung.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Fototransistor |
| Modell | SFH 309-4 OSO |
| Transistortyp | NPN |
| Spektraler Bereich | 380 nm bis 1100 nm |
| Öffnungswinkel | 24° |
| Gehäusetyp | THT-3mm (Through-Hole Technology) |
| Anwendungsbereiche | Lichtdetektion, Sensorik, Automatisierungstechnik, Messsysteme, optische Steuerung |
| Besonderheit | Integrierte Verstärkung, hohe Empfindlichkeit im breiten Spektralbereich |
Tiefergehende Betrachtung der Funktionalität
Als Fototransistor kombiniert der SFH 309-4 OSO die lichtempfindlichen Eigenschaften einer Photodiode mit der Verstärkungsfunktion eines Transistors in einem einzigen Bauteil. Wenn Licht auf die im Inneren des Transistors befindliche Basis trifft, werden Ladungsträger erzeugt. Diese erzeugten Ladungsträger werden dann durch den transistoriellen Verstärkungseffekt vervielfacht, was zu einem deutlich höheren Kollektorstrom führt, als es bei einer reinen Photodiode der Fall wäre. Dieser erhöhte Strom erleichtert die Weiterverarbeitung des Signals erheblich und ermöglicht den Einsatz in Anwendungen, in denen die Lichtintensität sehr gering ist. Der breite Spektralbereich von 380 nm bis 1100 nm deckt das gesamte sichtbare Lichtspektrum sowie einen erheblichen Teil des nahen Infrarotbereichs ab. Dies ist besonders vorteilhaft für Anwendungen, die mit unterschiedlichen Lichtquellen oder unsichtbaren Lichtsignalen arbeiten müssen, wie beispielsweise Infrarot-Fernbedienungen oder Nachtsichtsysteme. Die präzise definierte Öffnung von 24 Grad ist ein kritisches Merkmal für gerichtete Detektionsaufgaben. Sie minimiert die Erfassung von Umgebungslicht aus unerwünschten Winkeln und konzentriert die Empfindlichkeit auf einen spezifischen Zielbereich. Dies ist entscheidend für präzise Messungen von Lichtintensität, Positionserkennung oder das Schließen von Lichtschranken, bei denen eine klare Abgrenzung des Detektionsbereichs erforderlich ist. Das THT-3mm Gehäuse ist ein Standard für bedrahtete Komponenten und bietet eine einfache und robuste mechanische Befestigung auf Leiterplatten mittels Lötverfahren. Die 3mm Fassung ist weit verbreitet und ermöglicht eine unkomplizierte Integration in bestehende oder neu entwickelte Schaltungen.
Anwendungsbeispiele und Integration in Ihre Projekte
Die Vielseitigkeit des SFH 309-4 OSO Fototransistors eröffnet zahlreiche Möglichkeiten für die Realisierung innovativer Projekte. In der industriellen Automatisierung kann er als integraler Bestandteil von Sensoren für die Durchflusskontrolle von Materialien auf Förderbändern dienen, indem er das Licht unterbricht oder reflektiert. Ebenso eignet er sich für die berührungslose Schalterfunktion, beispielsweise zur Aktivierung von Maschinen oder zur Überwachung von Schutzvorrichtungen. Für Hobby-Elektroniker und Maker bietet der SFH 309-4 OSO eine einfache Möglichkeit, Lichtschranken für Modelleisenbahnen zu realisieren, Hindernisse in Robotik-Projekten zu detektieren oder intelligente Beleuchtungssysteme zu entwickeln, die auf die Umgebungshelligkeit reagieren. Die Ansteuerung eines Mikrocontrollers ist mit minimalem Aufwand möglich. Oft genügt ein Pull-down-Widerstand an der Basis und die Messung der Spannung am Kollektor, um den Zustand des Fototransistors zu erfassen. Für Anwendungen, die höhere Präzision oder die Messung von Lichtintensitäten erfordern, kann der Kollektorstrom direkt gemessen oder über einen zusätzlichen Widerstand in eine Spannung umgewandelt werden.
Einbindung in komplexe Schaltungen
Die Integration des SFH 309-4 OSO Fototransistors in komplexere Schaltungen ist dank seiner NPN-Transistorkonfiguration und dem Standard-Gehäuse unkompliziert. Für eine grundlegende Funktionsweise genügt oft eine einfache Schaltung mit einer Stromquelle, einem Basiswiderstand und einem Lastwiderstand am Kollektor. Der Basiswiderstand limitiert den Strom, der durch die Basis fließt, wenn Licht einfällt, und hilft, die Empfindlichkeit des Transistors fein abzustimmen. Der Kollektorwiderstand wandelt den Kollektorstrom in eine Ausgangsspannung um, die dann von einem nachgeschalteten Bauteil wie einem Komparator oder einem Mikrocontroller weiterverarbeitet werden kann. Für anspruchsvollere Anwendungen, bei denen eine genaue Messung der Lichtintensität oder eine schnelle Reaktionszeit erforderlich ist, können weiterführende Schaltungstechniken wie Spannungsregler, Filterkreise oder differentieller Verstärker in Betracht gezogen werden. Die Wahl der Komponenten und der Schaltungstopologie hängt maßgeblich von den spezifischen Anforderungen der jeweiligen Applikation ab. Die breite Akzeptanz und Verfügbarkeit von THT-Bauteilen erleichtert die Beschaffung zusätzlicher Komponenten für den Schaltungsaufbau.
FAQ – Häufig gestellte Fragen zu SFH 309-4 OSO – Fototransistor, NPN, 380…1100nm, 24°, THT-3mm
Was ist der Hauptvorteil eines Fototransistors gegenüber einer Fotodiode?
Der Hauptvorteil eines Fototransistors wie dem SFH 309-4 OSO liegt in seiner integrierten Verstärkung. Er wandelt bereits schwache Lichtsignale in einen deutlich stärkeren elektrischen Strom um als eine reine Fotodiode. Dies vereinfacht die Schaltung, reduziert die Notwendigkeit externer Verstärker und ermöglicht die Detektion von Licht unter schwierigeren Bedingungen.
Für welche Art von Lichtsignalen ist der SFH 309-4 OSO besonders geeignet?
Der SFH 309-4 OSO ist für die Detektion von Lichtsignalen im Bereich von 380 Nanometern bis 1100 Nanometern ausgelegt. Dies umfasst das gesamte sichtbare Lichtspektrum sowie den nahen Infrarotbereich. Er ist somit ideal für Anwendungen, die mit Tageslicht, LED-Beleuchtung oder Infrarot-Lichtquellen arbeiten.
Kann der SFH 309-4 OSO auch zur Messung der genauen Lichtintensität verwendet werden?
Ja, mit entsprechender Beschaltung kann der SFH 309-4 OSO zur Messung der Lichtintensität verwendet werden. Der Kollektorstrom ist proportional zur einfallenden Lichtmenge. Durch die Umwandlung dieses Stroms in eine Spannung und anschließende Kalibrierung können präzise Lichtmessungen realisiert werden.
Wie wird der SFH 309-4 OSO typischerweise in einer Schaltung montiert?
Der SFH 309-4 OSO verfügt über ein THT-3mm Gehäuse. Dies bedeutet, dass er bedrahtet ist und durch Bohrungen auf einer Leiterplatte gesteckt und anschließend verlötet wird. Diese Montageart bietet eine hohe mechanische Stabilität.
Welche Rolle spielt der Öffnungswinkel von 24°?
Der Öffnungswinkel von 24° definiert den Bereich, aus dem der Fototransistor Licht empfängt. Eine engere Öffnung ermöglicht eine gerichtete Erfassung von Lichtquellen und minimiert die Störung durch Umgebungslicht aus anderen Richtungen. Dies ist entscheidend für präzise Positionserkennung oder die Funktion von Lichtschranken.
Ist der SFH 309-4 OSO auch für Anwendungen im Dunkeln oder bei sehr schwachem Licht geeignet?
Aufgrund seiner hohen Empfindlichkeit und der integrierten Verstärkung ist der SFH 309-4 OSO auch für Anwendungen mit geringer Lichtintensität gut geeignet. Für absolute Dunkelheit sind jedoch spezielle IR-Sender und Empfänger erforderlich, aber für die Detektion sehr schwacher Lichtsignale ist er eine ausgezeichnete Wahl.
Benötigt der SFH 309-4 OSO eine spezielle Ansteuerung oder kann er direkt an einen Mikrocontroller angeschlossen werden?
Der SFH 309-4 OSO kann oft direkt an einen Mikrocontroller angeschlossen werden, in der Regel mit einem vorgeschalteten Basiswiderstand und einem Kollektorwiderstand. Die genaue Beschaltung hängt von den Anforderungen des Mikrocontrollers und der gewünschten Empfindlichkeit ab. Es ist jedoch ratsam, die Datenblätter für spezifische Empfehlungen zu konsultieren.
