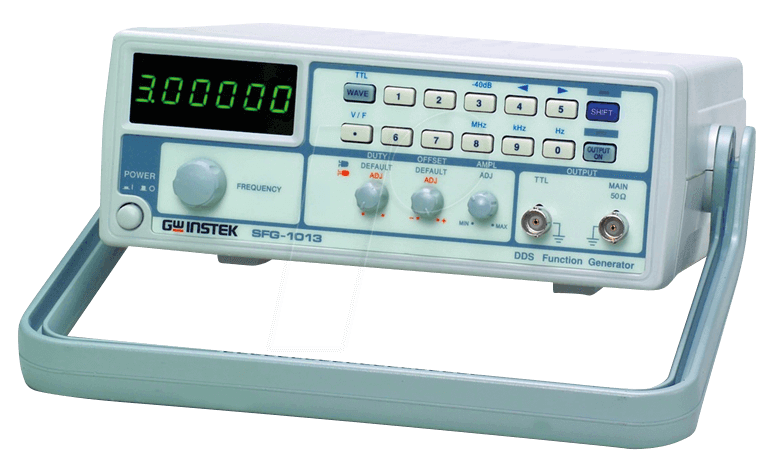

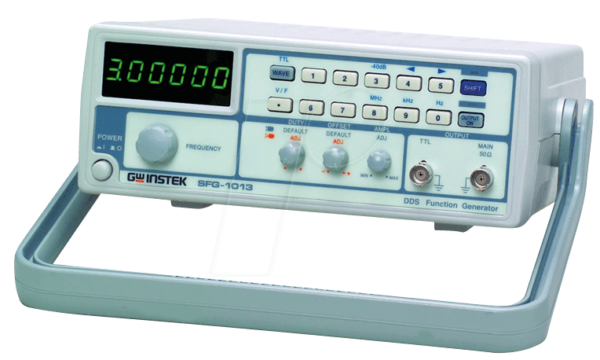

Präzise Signalgenerierung für anspruchsvolle Anwendungen: Der SFG-1013 Funktionsgenerator
Der SFG-1013 Funktionsgenerator ist die ideale Lösung für Ingenieure, Techniker und Studenten, die eine zuverlässige und vielseitige Quelle für präzise elektronische Signale benötigen. Ob in der Forschung und Entwicklung, im Prototyping, in der Ausbildung oder in der Qualitätskontrolle, dieses Gerät adressiert die Notwendigkeit einer exakten und stabilen Signalformung für das Testen und Verifizieren komplexer Schaltungen und Systeme.
Überlegene Leistung und Flexibilität mit DDS-Technologie
Der SFG-1013 hebt sich von herkömmlichen Funktionsgeneratoren durch seine fortschrittliche DDS (Direct Digital Synthesis)-Technologie ab. Diese ermöglicht eine außergewöhnliche Frequenzstabilität und Auflösung, die weit über die Fähigkeiten analoger Generatoren hinausgeht. Mit einem Frequenzbereich von 0,1 Hz bis 3 MHz bietet der SFG-1013 eine breite Palette an Signalformen, darunter Sinus, Rechteck, Dreieck, Sägezahn und benutzerdefinierte Wellenformen, die präzise gesteuert und angepasst werden können. Die DDS-Architektur gewährleistet, dass die erzeugten Signale nicht von Temperaturschwankungen oder Bauteiltoleranzen beeinträchtigt werden, was ihn zu einer überlegenen Wahl für Anwendungen macht, bei denen Reproduzierbarkeit und Genauigkeit entscheidend sind.
Umfassende Wellenformen und Einstellmöglichkeiten
Die Vielseitigkeit des SFG-1013 wird durch die Bandbreite der verfügbaren Wellenformen und die feingranularen Einstellungsmöglichkeiten unterstrichen. Nutzer profitieren von:
- Sinuswelle: Ideal für Audioanwendungen, Filtertests und die Charakterisierung von Verstärkern, mit minimalen harmonischen Verzerrungen.
- Rechteckwelle: Perfekt für digitale Logiktests, Taktsignalgenerierung und die Simulation von Schaltern.
- Dreieckwelle: Nützlich für die Kalibrierung von Oszilloskopen und die Erzeugung von Rampensignalen.
- Sägezahnwelle: Eingesetzt in der Bildverarbeitung, der Frequenzsynthese und der Generierung von Steuersignalen.
- Benutzerdefinierte Wellenformen: Die Möglichkeit, eigene Wellenformen zu erstellen und zu speichern, eröffnet ein Höchstmaß an Anpassungsfähigkeit für spezifische Testanforderungen.
- AM/FM-Modulation: Ermöglicht die Simulation von modulierten Signalen für Kommunikationsanwendungen und Tests von Modulatoren/Demodulatoren.
- Sweep-Funktionen: Die Durchführung von Frequenzsweeps ist essenziell für die Analyse der Frequenzgänge von Filtern und Verstärkern.
Intuitive Bedienung und klare Anzeige
Der SFG-1013 zeichnet sich durch ein benutzerfreundliches Bedienfeld aus, das eine schnelle und unkomplizierte Konfiguration ermöglicht. Die klare digitale Anzeige liefert jederzeit präzise Informationen über die eingestellte Frequenz, Amplitude, Wellenform und andere relevante Parameter. Dies reduziert die Einarbeitungszeit und minimiert das Fehlerrisiko während des Betriebs.
Robuste Konstruktion für professionelle Umgebungen
Gebaut für Zuverlässigkeit und Langlebigkeit, ist der SFG-1013 in einem robusten Metallgehäuse untergebracht, das ihn vor mechanischer Beanspruchung und elektromagnetischen Störungen schützt. Die hochwertigen Komponenten und die sorgfältige Verarbeitung gewährleisten einen stabilen Betrieb auch in anspruchsvollen Labor- und Werkstattumgebungen. Die durchdachte Anordnung der Anschlüsse und Bedienelemente erleichtert den täglichen Einsatz und die Integration in bestehende Testaufbauten.
Anwendungsbereiche und technische Spezifikationen
Der SFG-1013 Funktionsgenerator ist ein unverzichtbares Werkzeug in einer Vielzahl von Disziplinen:
- Elektronikentwicklung: Testen von Schaltungen, Verifikation von Designs, Fehlersuche.
- Ausbildung und Lehre: Vermittlung grundlegender Konzepte der Elektronik und Signalverarbeitung.
- Forschung und Entwicklung: Charakterisierung von Bauteilen und Systemen, Erprobung neuer Technologien.
- Wartung und Reparatur: Diagnose von Fehlern in elektronischen Geräten.
- Industrielle Automatisierung: Testen von Steuerungssystemen und Sensoren.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modell | SFG-1013 |
| Technologie | Direct Digital Synthesis (DDS) |
| Frequenzbereich | 0,1 Hz bis 3 MHz |
| Wellenformen | Sinus, Rechteck, Dreieck, Sägezahn, Puls, Rauschen, benutzerdefiniert |
| Frequenzauflösung | 10 mHz |
| Amplitude | 0-10 Vpp (offen) |
| DC-Offset | ± 5V |
| Modulation | AM, FM |
| Sweep | Linear, Logarithmisch |
| Anschlüsse | BNC für Ausgangssignale, Trigger, Synchronisation |
| Stromversorgung | Wechselstrom, 220V/110V umschaltbar |
| Gehäuse | Robustes Metallgehäuse für Langlebigkeit und EMV-Schutz |
| Anzeige | LCD-Display mit klarer Darstellung von Parametern |
| Schnittstellen (optional/erweiterbar) | USB für Fernsteuerung und Datenübertragung (je nach Ausführung) |
Häufig gestellte Fragen zu SFG-1013 – Funktionsgenerator SFG-1013, DDS, 0,1 Hz … 3 MHz
Was sind die Hauptvorteile der DDS-Technologie im SFG-1013?
Die DDS-Technologie ermöglicht eine extrem präzise Frequenzerzeugung und -steuerung, die von Temperaturschwankungen oder Bauteilstoleranzen unabhängig ist. Dies führt zu einer überlegenen Frequenzstabilität, geringeren Signalverzerrungen und der Fähigkeit, sehr feine Frequenzschritte präzise einzustellen, was ihn für anspruchsvolle Messungen und Tests unverzichtbar macht.
Welche Arten von Wellenformen kann der SFG-1013 erzeugen?
Der SFG-1013 kann eine breite Palette an grundlegenden Wellenformen erzeugen, darunter Sinus-, Rechteck-, Dreieck- und Sägezahnwellen. Darüber hinaus unterstützt er die Generierung von Puls-, Rausch- und benutzerdefinierten Wellenformen, was ihn für vielfältige Anwendungen flexibel einsetzbar macht.
Ist der SFG-1013 für Anfänger oder nur für erfahrene Benutzer geeignet?
Der SFG-1013 ist so konzipiert, dass er sowohl für Anfänger als auch für erfahrene Benutzer zugänglich ist. Die intuitive Benutzeroberfläche und das klare Display ermöglichen eine einfache Bedienung, während die fortschrittlichen Funktionen und die Präzision auch den Anforderungen von Profis gerecht werden. Schulungen und Anleitungen unterstützen den Einstieg.
Wie präzise ist die Frequenzerzeugung des SFG-1013?
Dank der DDS-Technologie bietet der SFG-1013 eine sehr hohe Frequenzgenauigkeit und -stabilität. Die Frequenzauflösung beträgt 10 mHz, was eine präzise Einstellung auch bei niedrigen Frequenzen ermöglicht. Dies ist entscheidend für Anwendungen, bei denen kleinste Frequenzabweichungen signifikante Auswirkungen auf das Messergebnis haben können.
Welche Art von Modulationsfunktionen bietet der SFG-1013?
Der SFG-1013 unterstützt wichtige Modulationsarten wie Amplitudenmodulation (AM) und Frequenzmodulation (FM). Diese Funktionen sind essenziell für das Testen von Kommunikationssystemen, die Analyse von Modulatoren und Demodulatoren sowie für die Simulation realer Signalbedingungen in verschiedenen elektronischen Schaltungen.
Ist der SFG-1013 für den Einsatz in industriellen Umgebungen geeignet?
Ja, der SFG-1013 ist mit seinem robusten Metallgehäuse und der hochwertigen Verarbeitung bestens für den Einsatz in industriellen Umgebungen geeignet. Er bietet Schutz vor mechanischer Beanspruchung und elektromagnetischen Störungen, was eine zuverlässige Leistung auch unter anspruchsvollen Bedingungen gewährleistet.
Unterstützt der SFG-1013 die Erzeugung von benutzerdefinierten Wellenformen?
Ja, die Möglichkeit, eigene Wellenformen zu erstellen und zu speichern, ist eine Kernfunktion des SFG-1013. Dies ermöglicht es Ingenieuren und Forschern, maßgeschneiderte Signale für spezifische Test- und Simulationszwecke zu generieren, was die Flexibilität des Geräts für komplexe Projekte erheblich erhöht.
