SF 64G – Glass Passivated Super Fast Rectifiers: Maximale Effizienz für Ihre Leistungselektronik
Wenn es um die präzise Gleichrichtung von Wechselströmen in anspruchsvollen Elektronikanwendungen geht, stoßen herkömmliche Gleichrichter schnell an ihre Grenzen. Der SF 64G – Glass Passivated Super Fast Rectifier ist die ideale Lösung für Ingenieure und Entwickler, die höchste Schaltgeschwindigkeiten, minimale Verluste und außergewöhnliche Zuverlässigkeit benötigen. Diese hochleistungsfähigen Gleichrichterbausteine sind konzipiert, um die Effizienz und Robustheit Ihrer Schaltungen signifikant zu steigern, insbesondere in Bereichen wie Schaltnetzteilen, Pulsweitenmodulations-Steuerungen und Hochfrequenzanwendungen.
Überlegene Leistung durch Glaspassivierung und superschnelle Schaltcharakteristik
Der SF 64G hebt sich durch seine innovative Glaspassivierungstechnologie und seine superschnelle Erholungszeit von herkömmlichen Siliziumgleichrichtern ab. Diese fortschrittliche Passivierung schützt den Halbleiterübergang effektiv vor Umwelteinflüssen und mechanischer Belastung, was zu einer erhöhten Langzeitstabilität und Zuverlässigkeit führt. Die „Super Fast“ – Charakteristik bedeutet, dass der SF 64G extrem schnell zwischen dem leitenden und sperrenden Zustand umschalten kann. Dies reduziert Schaltverluste signifikant, insbesondere bei hohen Frequenzen, und ermöglicht kompaktere und effizientere Designs. Im Gegensatz zu Standardgleichrichtern, die höhere Sperrströme und längere Erholungszeiten aufweisen, minimiert der SF 64G Energieverluste und verbessert die Gesamteffizienz Ihrer Systeme, was sich direkt in geringerem Stromverbrauch und reduzierter Wärmeentwicklung niederschlägt.
Maximale Effizienz und Zuverlässigkeit für anspruchsvolle Anwendungen
Die Kernvorteile des SF 64G – Glass Passivated Super Fast Rectifiers, 200 V, 6 A, DO-201AD liegen in seiner Fähigkeit, höchste elektrische Anforderungen zu erfüllen:
- Superschnelle Erholungszeit: Minimiert Schaltverluste und erhöht die Effizienz, besonders bei hohen Frequenzen.
- Hohe Strombelastbarkeit: Mit 6 Ampere ist er für eine breite Palette von Leistungsanwendungen geeignet.
- Hohe Sperrspannung: Bis zu 200 Volt garantieren Robustheit gegenüber Spannungsspitzen.
- Glaspassivierter Schutz: Sorgt für außergewöhnliche Zuverlässigkeit und Langlebigkeit unter widrigen Bedingungen.
- Geringer Vorwärtsspannungsabfall: Reduziert Leistungsverluste im leitenden Zustand.
- Optimierte Wärmeableitung: Das DO-201AD-Gehäuse ermöglicht eine effiziente Wärmeabfuhr für thermische Stabilität.
- Reduzierte EMV-Emissionen: Schnelle Schaltübergänge minimieren elektromagnetische Störungen.
Technische Spezifikationen und Anwendungsgebiete
Der SF 64G – Glass Passivated Super Fast Rectifier ist in der bewährten DO-201AD-Bauform untergebracht, die eine einfache Integration in bestehende Schaltungen sowie eine effektive Wärmeableitung ermöglicht. Diese Bauform ist ein Standard in der Industrie und wird für ihre Robustheit und einfache Handhabung geschätzt. Die Nennspannung von 200 Volt (VRRM) macht ihn universell einsetzbar, während die durchschnittliche Gleichrichtstrombelastbarkeit von 6 Ampere eine breite Palette von Stromversorgungs- und Gleichrichterschaltungen abdeckt. Die superschnelle Erholungszeit (trr) ist ein entscheidender Parameter für Anwendungen, bei denen schnelle Schaltfrequenzen dominieren, wie beispielsweise in:
- Schaltnetzteilen (SMPS)
- USV-Systemen (Unterbrechungsfreie Stromversorgungen)
- Frequenzumrichtern
- Motorsteuerungen
- Hochfrequenz-Schweißgeräten
- Pulserzeugern
- Fahrzeugbordnetzeinspeisungen
- LED-Treibern mit hoher Effizienz
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Glass Passivated Super Fast Rectifier |
| Spitzen-Sperrspannung (VRRM) | 200 V |
| Durchschnittlicher Gleichrichtstrom (IF(AV)) | 6 A |
| Gehäuseform | DO-201AD |
| Schaltgeschwindigkeit | Superschnell (Super Fast) |
| Erholungszeit (trr) | Typisch < 50 ns (genaue Spezifikation der Kennlinie beachten) |
| Vorwärtsspannungsabfall (VF) bei 6 A | Typisch < 1.2 V (bei 25°C, Kennlinie ist frequenzabhängig) |
| Betriebstemperaturbereich | -55°C bis +175°C |
| Sperrstrom (IR) bei VRRM | Typisch < 5 µA (bei 25°C) |
| Anschlusstechnik | Axial, bedrahtet |
Analyse der Materialtechnologie und Konstruktion
Die Glaspassivierung des SF 64G ist ein entscheidender Faktor für seine überlegene Leistung und Zuverlässigkeit. Bei diesem Prozess wird die Oberfläche des Silizium-Halbleiterkristalls mit einer Schicht aus Spezialglas bedeckt. Dieses Glas schützt die empfindlichen Oberflächenregionen, die für den Betrieb des Gleichrichters kritisch sind, vor Verunreinigungen, Feuchtigkeit und mechanischer Beschädigung. Die Glaspassivierung minimiert Oberflächenleckströme und verbessert die Durchbruchfestigkeit, was zu einer geringeren Rate von Ausfällen führt. Darüber hinaus trägt die glasartige Beschichtung zur Stabilität des elektrischen Feldes an der Oberfläche bei, was eine gleichmäßigere Spannungsverteilung über den Übergang ermöglicht und das Risiko von lokalen Überlastungen reduziert. Im Vergleich zu einfacheren Gleichrichterkonstruktionen, die auf atmosphärische Einflüsse oder mechanische Stress anfällig sind, bietet die Glaspassivierung eine signifikant höhere Lebensdauer und Robustheit, was den SF 64G zur idealen Wahl für Anwendungen macht, die unter rauen Umgebungsbedingungen oder mit hohen Anforderungen an die Systemstabilität betrieben werden.
Die „Super Fast“ Charakteristik des SF 64G wird durch die optimierte Dotierungsdichte und die spezielle Geometrie des PN-Übergangs erzielt. Während Standardgleichrichter eine erhebliche Menge an gespeicherter Ladung aufweisen, die beim Sperren langsam abgebaut werden muss (was zu längeren Erholungszeiten und damit zu höheren Schaltverlusten führt), sind superschnelle Gleichrichter so konzipiert, dass diese Ladung minimiert wird. Dies ermöglicht ein schnelles Umschalten zwischen dem leitenden und sperrenden Zustand, was essenziell für die Effizienz von Hochfrequenzschaltungen ist. Die Reduzierung der Schaltverluste ist direkt proportional zur Schaltfrequenz und zur Erholungszeit. Bei hohen Frequenzen können diese Verluste bei herkömmlichen Gleichrichtern erheblich werden und die Effizienz des Gesamtsystems stark beeinträchtigen. Der SF 64G kompensiert diesen Nachteil und ermöglicht den Betrieb bei höheren Frequenzen mit minimalen Energieverlusten.

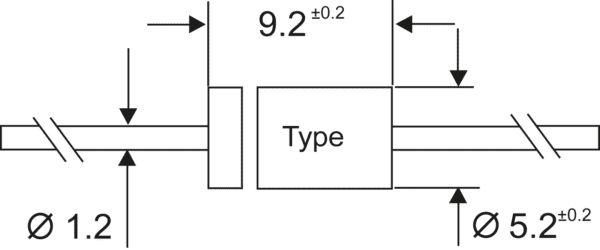

Das DO-201AD-Gehäuse, ein bewährter Standard für axial bedrahtete Komponenten, spielt eine wichtige Rolle bei der Wärmeableitung. Dieses Gehäuse bietet eine ausreichende Oberfläche, um die entstehende Wärme effektiv an die Umgebung abzuführen. Bei einer Strombelastung von 6 Ampere und hohen Schaltfrequenzen entsteht zwangsläufig Wärme, sowohl durch den Durchlassverlust (I²R-Verlust) als auch durch die Schaltverluste. Eine effiziente Wärmeableitung ist entscheidend, um die Betriebstemperatur des Halbleiters in einem sicheren Bereich zu halten. Dies verlängert nicht nur die Lebensdauer des Bauteils, sondern stellt auch sicher, dass die elektrischen Parameter stabil bleiben und die Leistung des Geräts nicht beeinträchtigt wird. Das Design des DO-201AD ist darauf ausgelegt, eine einfache Montage in Leiterplatten zu ermöglichen und eine gute thermische Anbindung zu gewährleisten.
Häufig gestellte Fragen (FAQ) zu SF 64G – Glass Passivated Super Fast Rectifiers, 200 V, 6 A, DO-201AD
Was ist der Hauptvorteil der Glaspassivierung bei diesem Gleichrichter?
Die Glaspassivierung bietet einen robusten Schutz des Halbleiterübergangs vor Umwelteinflüssen wie Feuchtigkeit und Verunreinigungen. Dies erhöht die Langzeitstabilität, Zuverlässigkeit und Lebensdauer des Bauteils erheblich, insbesondere in anspruchsvollen Umgebungen. Sie minimiert auch Oberflächenleckströme und verbessert die Durchbruchfestigkeit.
In welchen Anwendungen ist die „Super Fast“ Schaltcharakteristik besonders vorteilhaft?
Die „Super Fast“ Erholungszeit ist entscheidend für alle Hochfrequenzanwendungen, bei denen schnelle Schaltübergänge erforderlich sind. Dazu gehören insbesondere Schaltnetzteile (SMPS), Pulsweitenmodulations-Steuerungen, Frequenzumrichter und Systeme, die schnelle Energieumwandlung benötigen. Sie reduziert Schaltverluste und erhöht die Gesamteffizienz.
Kann der SF 64G für höhere Ströme als 6 A verwendet werden?
Der SF 64G ist für eine maximale durchschnittliche Gleichrichtstrombelastbarkeit von 6 Ampere spezifiziert. Die Überschreitung dieser Grenze kann zu Überhitzung und Beschädigung des Bauteils führen. Für Anwendungen mit höherem Strombedarf sollten geeignete Gleichrichter mit höherer Nennstromstärke oder parallele Schaltungen mit Lastteilern in Betracht gezogen werden.
Was bedeutet die Nennspannung von 200 V?
Die Nennspannung von 200 Volt (VRRM – Peak Repetitive Reverse Voltage) gibt die maximale Sperrspannung an, der der Gleichrichter wiederholt ausgesetzt werden kann, ohne beschädigt zu werden. Es ist ratsam, einen Sicherheitsspielraum einzuhalten und die tatsächliche maximale Sperrspannung in der Schaltung nicht zu nahe an diesen Wert zu bringen, um die Zuverlässigkeit zu gewährleisten.
Wie verhält sich der SF 64G im Vergleich zu einem Standard-Siliziumgleichrichter?
Der SF 64G bietet im Vergleich zu Standard-Siliziumgleichrichtern eine deutlich schnellere Erholungszeit, was zu geringeren Schaltverlusten und höherer Effizienz bei hohen Frequenzen führt. Zudem sorgt die Glaspassivierung für eine überlegene Zuverlässigkeit und Lebensdauer unter widrigen Bedingungen. Die geringeren Leckströme und der niedrigere Durchlassspannungsabfall sind weitere Vorteile.
Ist das DO-201AD-Gehäuse für hohe Temperaturen geeignet?
Ja, das DO-201AD-Gehäuse ist für einen weiten Betriebstemperaturbereich von -55°C bis +175°C ausgelegt. Die effektive Wärmeableitung durch das Gehäuse in Verbindung mit der thermischen Stabilität des glaspassivierten Kristalls ermöglicht einen zuverlässigen Betrieb auch bei erhöhten Temperaturen, sofern die Strom- und Spannungsrichtwerte eingehalten werden.
Welche Art von Anwendungen profitiert am meisten von der Kombination aus 6A und 200V?
Diese Kombination ist ideal für mittelgroße Schaltnetzteile, Spannungsversorgungen für industrielle Steuerungen, Bordnetze in Fahrzeugen, Unterbrechungsfreie Stromversorgungen (USVs) und Energiekonverter, bei denen eine Balance zwischen Stromtragfähigkeit und Spannungsfestigkeit bei gleichzeitig hoher Schaltfrequenz erforderlich ist. Die 6A sind ausreichend für viele typische Lasten, während 200V Schutz gegen gängige Netzschwankungen und Transienten bieten.
