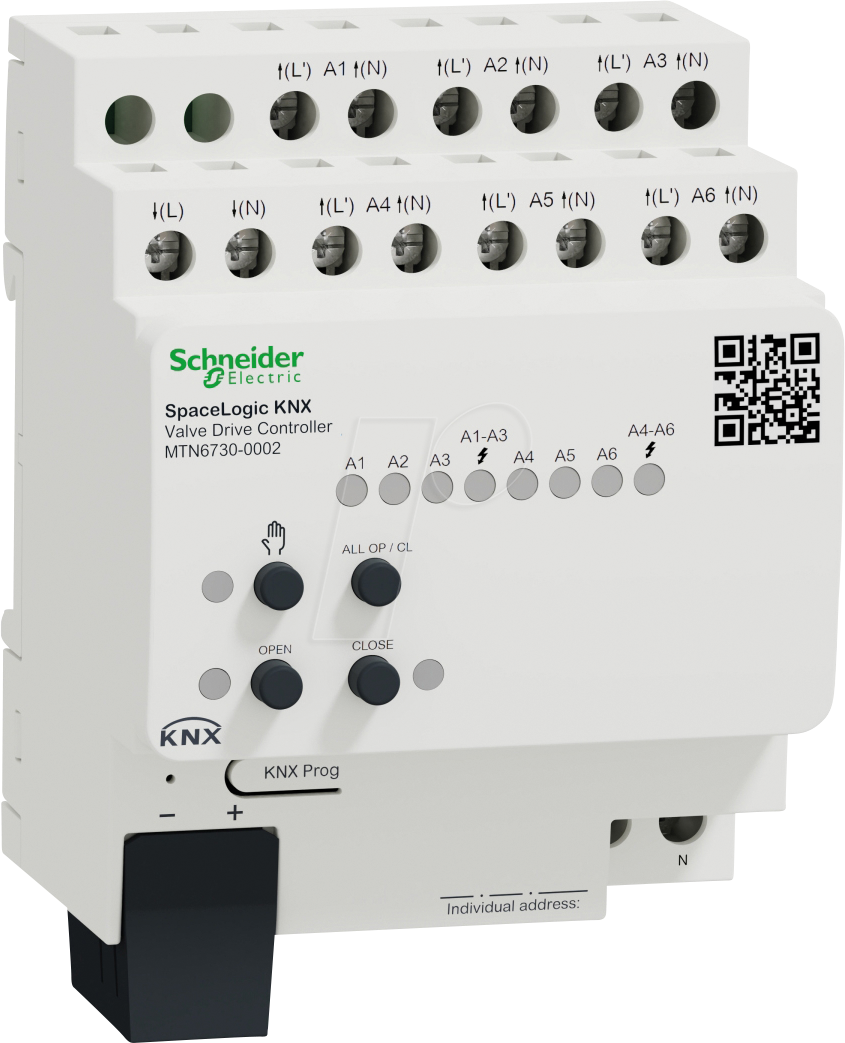

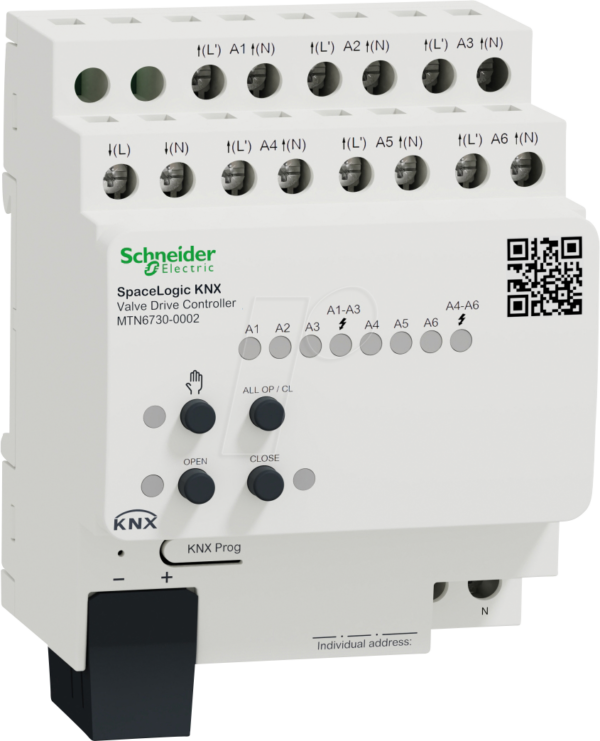

SE MTN6730-0002 – SpaceLogic KNX Ventilantriebsaktor

KNX – Intelligente GebäudesteuerungLicht-, Jalousie-, Heizungs-Steuerung und mehr: KNX ist die ideale Lösung für hohe Ansprüche an Sicherheit, Komfort, Flexibilität, Effizienz und Ausbaufähigkeit – bei Neubau, Renovierung oder Gewerbeobjekt.KNX VentilantriebsaktorZur Ansteuerung von elektrothermischen Ventilantrieben für Heiz- oder Kühldecken. Der Ventilantriebsregler hat 6 elektronische Ausgänge. An jeden Ausgang können bis zu 4 Ventilantriebe (230 V AC) oder 2 Ventilantriebe (24 V AC) angeschlossen werden. Es können sowohl stromlos geschlossene als auch stromlos geöffnete Ventilantriebe angeschlossen werden. Zusätzlich enthält der Ventilantriebsregler 6 integrierte Raumtemperaturregler (RTR), die unabhängig voneinander arbeiten. Die Stellgrößenausgänge dieser RTCs können intern mit den Ventilausgängen verknüpft werden, so dass Temperaturregelung und Ventilsteuerung bei Bedarf nur von einem einzigen Busteilnehmer durchgeführt werden können. In diesem Fall ist kein externer Raumtemperaturregler (z.B. Taster mit RTR) erforderlich. Da die Ventilausgange einzeln angesteuert werden können, ist auch die Verwendung einer externen RTR jederzeit möglich. Die integrierten Raumtemperaturregler können das Stellgrößentelegramm auf den Bus senden und damit andere Heizungsaktoren oder Fan Coil Aktoren ansteuern. Die Ausgänge sind entweder schalterbetätigt (1 Bit) oder PWM-Signal (1 Byte) aktiviert. Jeder Ausgang ist überlast- und kurzschlussgeschützt. Alle Ausgänge können manuell per Tastenbedienung bedient werden. Baustellenbetrieb ist möglich. Zur Montage auf DIN-Schienen TH35 nach EN 60715. Der Busanschluss erfolgt über eine Busanschlussklemme. KNX-Softwarefunktionen -Ventil:Ventilansteuerung (stromlos geöffnet / geschlossen) für jeden Ausgang konfigurierbarAktorauswertung als „Schaltend, 1 Bit“, „Konstant, 1 Byte“ oder „Konstant 1 Byte mit Aktorgrenzwert und Hysterese“Statusrückmeldung, Sammelrückmeldung aller Ventilzustände über 4 Byte-Telegrammkombinierter Ventilzustand über 1 Byte, Ausfallsignal der Ventilbetriebsspannung konfigurierbarÜberlast- und Kurzschlusssignal für jeden Ventilausgangautomatische VentilspülungSommer-/Winter-Umschaltung für VentilausgängeVentil-SollwertbegrenzungZwangsstellung konfigurierbarAktivierung des Betriebsmodus mit definierter VentilstellungKNX Softwarefunktionen -RTR:Betriebsarten „Heizen“, „Kühlen“, „Heizen und Kühlen“ jeweils mit oder ohne Zusatzstufe Konfiguration der Temperatursollwerte als relativ (abgeleitet vom Grundsollwert) oder absolut (unabhängige Solltemperaturen für jede Betriebsart) PI-Regelung, PWM- oder schaltende 2-Punkt-Rückführungautomatische oder objektorientierte Umschaltung zwischen „Heizen“ und „Kühlen“temporäre oder permanente Sollwertverschiebung durch Kommunikationsobjekte möglich (z. B. über eine Reglererweiterung) konfigurierbare Schrittweite der Sollwertschiebung (0,1 K / 0,5 K) Abgleich der Temperaturwerte möglich und Messwertbildung der externen Sensoren konfigurierbargetrennte oder gemeinsame Sollwertausgabe im Heiz- und KühlbetriebFußbodentemperaturbegrenzung im HeizbetriebSolltemperaturbegrenzung im KühlbetriebBetriebsstundenzahler zur Erfassung der Einschaltzeiten der VentilausgängeLieferumfang: Mit Busanschlussklemme und Kabelabdeckung.
