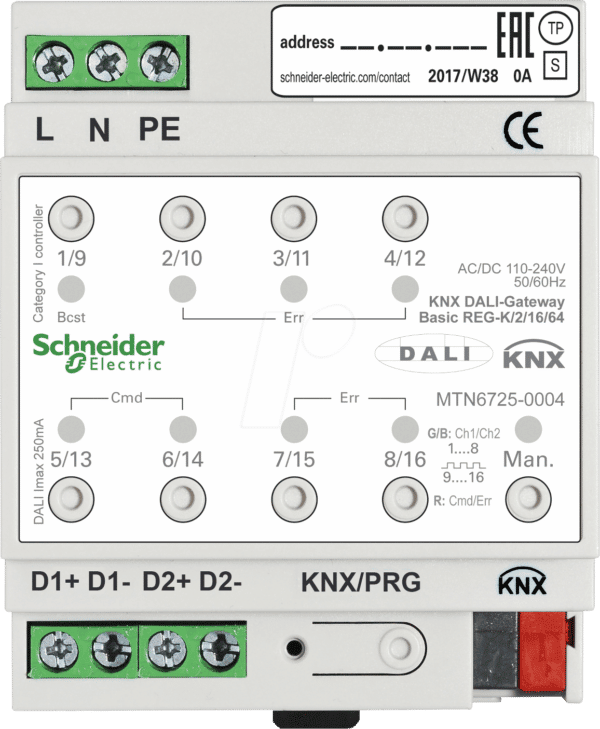

Optimale Lichtsteuerung mit dem SE MTN6725-0004 – KNX DALI-Gateway Basic REG-K/1/16/64, 2 Kanal
Für professionelle Elektroinstallateure und Gebäudemanager, die eine präzise und flexible Steuerung von Beleuchtungssystemen suchen, bietet das SE MTN6725-0004 – KNX DALI-Gateway Basic REG-K/1/16/64, 2 Kanal die ideale Lösung. Dieses fortschrittliche Gateway überbrückt die Lücke zwischen dem KNX-Bussystem und DALI-Leuchten, wodurch eine nahtlose Integration und Steuerung von bis zu 64 DALI-Betriebsgeräten über zwei unabhängige Kanäle ermöglicht wird. Es adressiert die Notwendigkeit einer intelligenten, energieeffizienten und individualisierbaren Beleuchtung in modernen Gewerbe- und Wohngebäuden, wo Standardlösungen oft an ihre Grenzen stoßen.
Integration und Leistungsfähigkeit: Die Kernkompetenzen des Gateways
Das SE MTN6725-0004 zeichnet sich durch seine robusten Integrationsfähigkeiten und hohe Leistungsfähigkeit aus. Es ermöglicht die Anbindung von DALI (Digital Addressable Lighting Interface) Leuchten an das weit verbreitete KNX-System. Dies eröffnet unzählige Möglichkeiten für die Automatisierung von Beleuchtungsszenarien, die Anpassung an Tageslichtverhältnisse und die Energieoptimierung. Im Gegensatz zu einfachen DALI-Dimmern oder KNX-Aktoren, die oft auf eine unidirektionale Kommunikation beschränkt sind, bietet dieses Gateway eine bidirektionale Schnittstelle, die detaillierte Rückmeldungen über den Status der Leuchten und Betriebsgeräte liefert.
Überragende Vorteile gegenüber Standardlösungen
Das SE MTN6725-0004 – KNX DALI-Gateway Basic REG-K/1/16/64, 2 Kanal stellt eine klare Überlegenheit gegenüber herkömmlichen Beleuchtungssteuerungssystemen dar. Es kombiniert die Flexibilität und Standardisierung von KNX mit den spezifischen Vorteilen von DALI, wie z.B. der individuellen Adressierbarkeit jeder Leuchte, der Möglichkeit von Gruppenzuordnungen und der detaillierten Diagnosefunktion. Diese Kombination ermöglicht eine bisher unerreichte Präzision bei der Steuerung und Überwachung Ihrer Beleuchtungsinfrastruktur.
- Individuelle Leuchtenadressierung: Steuern Sie jede Leuchte einzeln, um exakte Lichtszenarien zu erstellen und Energie zu sparen.
- Flexible Gruppierung: Erstellen Sie dynamische Leuchtengruppen, die sich an unterschiedliche Nutzungsanforderungen anpassen lassen.
- Umfassende Statusrückmeldung: Erhalten Sie detaillierte Informationen über den Zustand jeder Leuchte, einschließlich Fehlerdiagnosen und Betriebsstatus.
- Energieeffizienz durch intelligente Steuerung: Nutzen Sie Szenarien, Dimmfunktionen und Anwesenheitserkennung zur Reduzierung des Energieverbrauchs.
- Vereinfachte Installation und Inbetriebnahme: Die KNX-Integration und die intuitive DALI-Konfiguration minimieren den Aufwand für die Einrichtung.
- Zukunftssicherheit: Erfüllt höchste Standards für intelligente Gebäudetechnik und ist skalierbar für zukünftige Anforderungen.
Umfassende Funktionalität für anspruchsvolle Lichtkonzepte
Die zwei Kanäle des Gateways erlauben die unabhängige Ansteuerung von bis zu 32 DALI-Geräten pro Kanal, was insgesamt 64 adressierbare Leuchten ermöglicht. Dies ist entscheidend für die Realisierung komplexer Lichtlayouts in großen Objekten wie Büros, Konferenzräumen, Verkaufsflächen oder Hotels. Die DALI-Standardschnittstelle gewährleistet dabei die Kompatibilität mit einer breiten Palette von DALI-zertifizierten Betriebsgeräten von verschiedenen Herstellern. Die Integration in KNX-Projekte erfolgt über ETS-Software (Engineering Tool Software), was eine nahtlose Parametrierung und Projektierung ermöglicht. Die Funktionalität umfasst unter anderem das Dimmen, Schalten, Szenenabruf und die Abfrage von Statusinformationen.
Technische Spezifikationen und robuste Bauweise
Das SE MTN6725-0004 ist für die Montage auf einer Hutschiene im Verteiler konzipiert und fügt sich somit nahtlos in bestehende Elektroinstallationen ein. Die REG-Bauform (Reiheneinbaugerät) unterstreicht die professionelle Ausrichtung des Produkts. Die Spannungsversorgung erfolgt über den KNX-Bus, was zusätzliche Verkabelungen reduziert. Die Betriebstemperatur ist für den typischen Einsatzbereich in Innenräumen ausgelegt, was eine zuverlässige Funktion unter normalen Umgebungsbedingungen gewährleistet.
| Merkmal | Spezifikation |
|---|---|
| Produktname | KNX DALI-Gateway Basic REG-K/1/16/64, 2 Kanal |
| Hersteller Artikelnummer | SE MTN6725-0004 |
| KNX-Schnittstelle | Ja, integriert |
| DALI-Kanäle | 2 |
| Maximale DALI-Geräte pro Kanal | 32 |
| Maximale DALI-Geräte gesamt | 64 |
| Montageart | REG (Reiheneinbaugerät) für Hutschiene |
| Spannungsversorgung | KNX-Busspannung |
| Schutzart | IP20 (nur für Innenanwendung) |
| Betriebstemperatur | 0°C bis +45°C (typisch für Innenraumanwendungen) |
| Projektierung | ETS-Software |
| Funktionen | Dimmen, Schalten, Szenen, Statusabfrage, DALI-Gerätediagnose |
| Kommunikation | Bidirektional (KNX DALI) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff |
Anwendungsgebiete und intelligente Gebäudetechnik
Das SE MTN6725-0004 ist die ideale Wahl für alle, die eine intelligente und bedarfsgerechte Beleuchtungssteuerung in gewerblichen und privaten Umgebungen implementieren möchten. Typische Anwendungsbereiche umfassen:
- Bürogebäude: Anpassung der Helligkeit an die Tageszeit und Anwesenheit von Mitarbeitern, Erstellung von Arbeitsplatzszenarien.
- Schulungsräume und Auditorien: Szenen für Präsentationen, Vorträge und normale Unterrichtsaktivitäten.
- Einzelhandelsflächen: Akzentbeleuchtung, Produktdarstellung und flexible Anpassung an Verkaufsaktionen.
- Hotellerie: Schaffung von Atmosphäre in Zimmern, Lobbys und Konferenzbereichen, automatische Anpassung an An- und Abwesenheit.
- Privater Wohnbereich: Komfortable Lichtszenen für verschiedene Aktivitäten wie Lesen, Entspannen oder Essen, Integration in Smart-Home-Systeme.
- Kultur- und Veranstaltungsstätten: Präzise Lichtgestaltung für Ausstellungen, Aufführungen und Empfänge.
Durch die Einbindung in KNX-Automationslogiken können weitere intelligente Funktionen realisiert werden, wie z.B. die Verknüpfung mit Präsenzmeldern, Lichtsensoren und Zeitschaltuhren, um maximale Energieeffizienz und Komfort zu erzielen.
Präzise Konfiguration und Diagnose
Die Konfiguration des SE MTN6725-0004 erfolgt über die branchenübliche ETS-Software. Dies ermöglicht eine detaillierte Einstellung aller Parameter, von der Adressierung der DALI-Geräte bis hin zur Definition von Lichtszenarien und Gruppierungen. Die bidirektionale Kommunikation erlaubt zudem die Überwachung des Zustands jedes einzelnen DALI-Betriebsgeräts. Fehlermeldungen wie Lampenausfall, fehlerhafte Betriebsgeräte oder Kommunikationsprobleme werden direkt an das KNX-System übermittelt und können dort weiterverarbeitet oder visualisiert werden. Diese tiefgreifenden Diagnosemöglichkeiten sind entscheidend für die Wartung und den zuverlässigen Betrieb komplexer Beleuchtungssysteme.
FAQ – Häufig gestellte Fragen zu SE MTN6725-0004 – KNX DALI-Gateway Basic REG-K/1/16/64, 2 Kanal
Was ist der Hauptvorteil des SE MTN6725-0004 gegenüber einer einfachen DALI-Schnittstelle?
Der Hauptvorteil liegt in der vollwertigen Integration in das KNX-System. Dies ermöglicht nicht nur die Steuerung von DALI-Leuchten über KNX-Befehle, sondern auch die Rückmeldung von Statusinformationen und Fehlerdiagnosen an das KNX-System. Zudem erlaubt die bidirektionale Kommunikation eine komplexere Automatisierung und Verknüpfung mit anderen KNX-Geräten.
Welche Art von DALI-Leuchten kann ich mit diesem Gateway steuern?
Sie können alle DALI-zertifizierten Leuchten und Betriebsgeräte steuern. Das Gateway unterstützt die Standard-DALI-Kommunikation und adressiert einzelne Leuchten sowie Gruppen von Leuchten, sofern diese DALI-konform sind.
Wie viele Leuchten kann ich maximal an dieses Gateway anschließen?
Das Gateway verfügt über zwei DALI-Kanäle, und jeder Kanal kann bis zu 32 DALI-Geräte steuern. Somit können Sie insgesamt bis zu 64 DALI-Leuchten an dieses Gateway anschließen.
Benötige ich spezielle Software für die Inbetriebnahme des Gateways?
Ja, für die Projektierung und Inbetriebnahme des Gateways wird die ETS-Software (Engineering Tool Software) benötigt. Diese ist der Standard für die Programmierung von KNX-Systemen und ermöglicht die volle Funktionalität des Gateways.
Kann ich mit diesem Gateway auch den Energieverbrauch meiner Beleuchtung erfassen?
Das Gateway selbst liefert keine direkten Energieverbrauchsdaten jeder einzelnen Leuchte. Allerdings können DALI-Betriebsgeräte, die über Energieverbrauchsmonitoring verfügen, ihre Daten über das Gateway an das KNX-System senden, wo sie dann weiterverarbeitet werden können. Dies erfordert kompatible DALI-Geräte.
Ist das Gateway auch für den Einsatz in Feuchträumen geeignet?
Nein, das SE MTN6725-0004 ist für die Montage in Schaltschränken im Innenbereich konzipiert und hat die Schutzart IP20. Es ist nicht für den direkten Einsatz in Feuchträumen oder im Außenbereich vorgesehen.
Wie erfolgt die Spannungsversorgung des Gateways?
Die Spannungsversorgung des Gateways erfolgt über die KNX-Busspannung. Dies bedeutet, dass keine separate Stromversorgung für das Gateway benötigt wird, was die Installation vereinfacht und zusätzliche Verkabelung reduziert.
