Maximale Kontrolle und Effizienz für Ihre Lichtsteuerung: Das KNX DALI-Gateway Basic REG-K/1/16/64

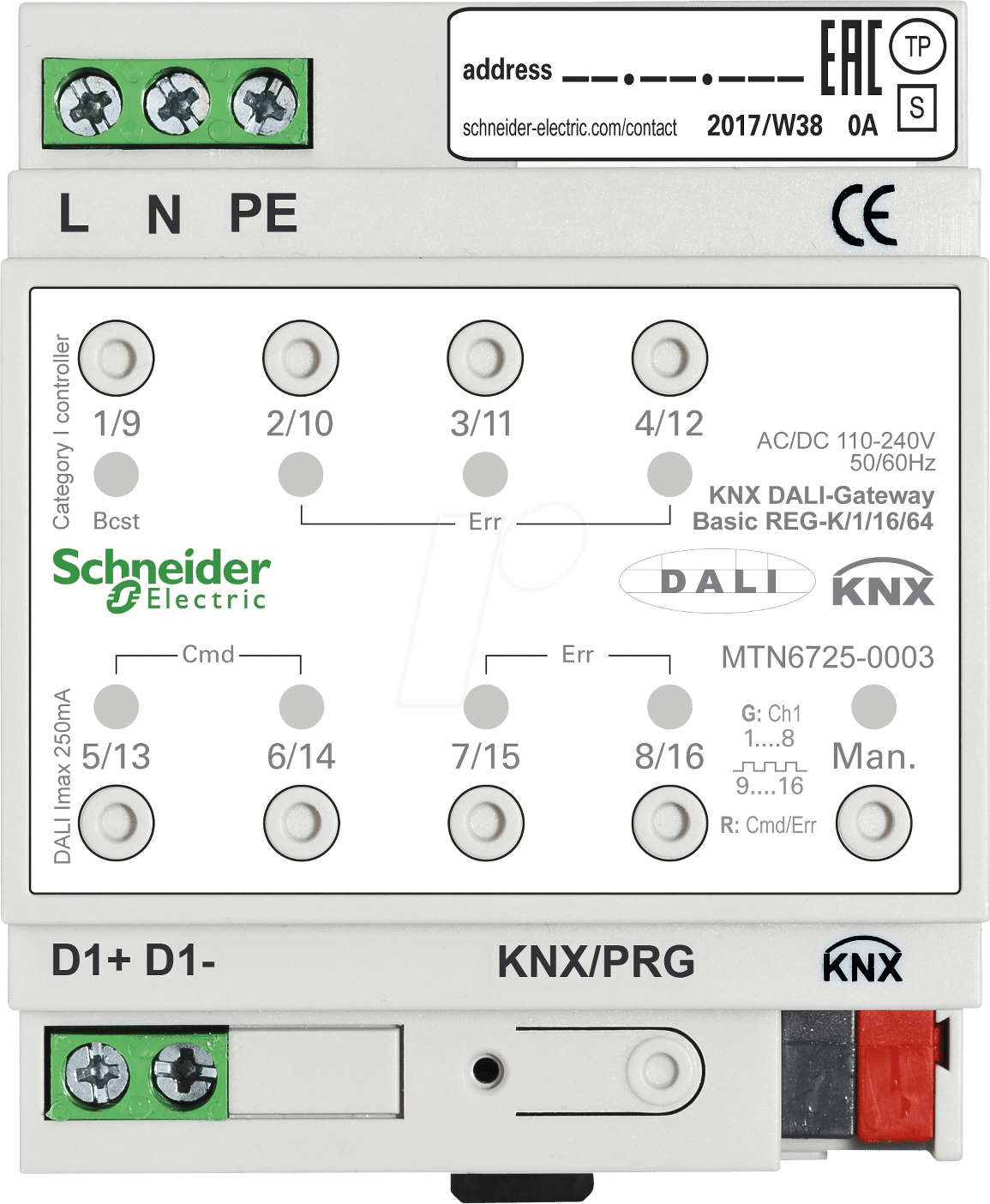

Das SE MTN6725-0003 KNX DALI-Gateway Basic ist die ideale Lösung für alle, die ihre Beleuchtungssysteme präzise steuern und gleichzeitig Energieeffizienz maximieren möchten. Dieses professionelle Gateway ermöglicht die nahtlose Integration von DALI-fähigen Leuchten in Ihr KNX-Gebäudemanagementsystem, was es zu einem unverzichtbaren Werkzeug für Elektrotechniker, Planer und anspruchsvolle Gebäudebetreiber macht.
Integration von DALI in die KNX-Welt
Das Herzstück des SE MTN6725-0003 ist seine Fähigkeit, die digitale Adressierbare Lichtschnittstelle (DALI) mit dem etablierten KNX-Standard zu verbinden. Dies eröffnet Ihnen die Möglichkeit, einzelne DALI-Leuchten oder Leuchtengruppen individuell anzusteuern, Dimmwerte anzupassen, Farbtemperaturen zu verändern (bei entsprechenden Leuchten) und Szenarien zu erstellen – alles über die vertraute KNX-Infrastruktur. Vergessen Sie umständliche Verkabelungen und separate Steuersysteme; dieses Gateway schafft eine einheitliche, intelligente Steuerung für Ihre gesamte Beleuchtung.
Leistungsmerkmale und Vorteile des KNX DALI-Gateways
- Umfassende Steuerung: Steuern Sie bis zu 64 DALI-Geräte über einen einzigen KNX-Kanal. Dies ermöglicht eine detaillierte und flexible Anpassung Ihrer Beleuchtungsszenarien für jeden Raum und jede Anwendung.
- Nahtlose KNX-Integration: Das Gateway fungiert als vollwertiger KNX-Teilnehmer und lässt sich mühelos in bestehende oder neue KNX-Projekte integrieren. Die Konfiguration erfolgt komfortabel über die ETS-Software.
- Erweiterte Funktionalitäten: Neben der reinen Dimmsteuerung unterstützt das Gateway erweiterte DALI-Funktionen wie Gruppenadresse, individuelle Adressierung, Broadcast und Notlichtfunktionen. Dies ermöglicht eine professionelle und zukunftssichere Lichtinstallation.
- Energieeffizienz: Durch die präzise Steuerung der Lichtintensität und die Möglichkeit, Lichtszenarien bedarfsgerecht zu schalten, trägt das Gateway zur Reduzierung des Energieverbrauchs bei.
- Robustheit und Zuverlässigkeit: Entwickelt für den professionellen Einsatz, bietet das Gateway eine hohe Betriebssicherheit und Langlebigkeit, selbst unter anspruchsvollen Umgebungsbedingungen.
- Kompaktes Design: Die REG-Bauform (Reiheneinbaugerät) ermöglicht eine einfache Montage auf der Hutschiene in Verteilern, was Platz spart und eine ordentliche Installation gewährleistet.
Technische Spezifikationen im Detail
Das SE MTN6725-0003 KNX DALI-Gateway Basic ist ein hochentwickeltes Modul, das speziell für die anspruchsvollen Anforderungen moderner Gebäudeautomationssysteme konzipiert wurde. Seine technischen Merkmale unterstreichen die Präzision und Zuverlässigkeit, die Sie von einer Premium-Lösung erwarten.
| Merkmal | Beschreibung |
|---|---|
| Hersteller-Modellnummer | MTN6725-0003 |
| KNX Schnittstelle | KNX TP (Twisted Pair) |
| DALI Schnittstelle | DALI Bus |
| Anzahl steuerbarer DALI-Geräte | Bis zu 64 |
| Anzahl Kanäle | 1 |
| Spannungsversorgung | KNX Busspannung (29 V DC) |
| Stromverbrauch | Typisch 10 mA über KNX Bus |
| DALI Spannungsversorgung | Integrierte Stromversorgung für DALI-Bus (2x 16 V, 250 mA) |
| Montageart | Reiheneinbaugerät (REG) für Hutschiene (35 mm) |
| Schutzart | IP20 (nur für trockene Innenräume geeignet) |
| Umgebungstemperatur | Betrieb: -5 °C bis +45 °C |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (PC/ABS) |
| Konfiguration | Über KNX Engineering Tool Software (ETS) |
| Kommunikationsobjekte | Dimmwerte, Ein/Aus, Szenen, Gruppen, Broadcast |
| Erweiterte Funktionen | Statusabfragen, Fehlererkennung, Leuchtenmanagement |
Maximale Flexibilität für Ihre Beleuchtungsprojekte
Dieses KNX DALI-Gateway ist mehr als nur ein technisches Bauteil; es ist ein Garant für intelligente und flexible Lichtsteuerungslösungen. Ob für Büroräume, Konferenzzentren, Verkaufsflächen, Hotels oder anspruchsvolle Privatanwendungen – die Möglichkeiten sind nahezu grenzenlos.
- Büro und Arbeitsplätze: Ermöglichen Sie dynamische Beleuchtungskonzepte, die sich an Tageslichtverfügbarkeit und Arbeitsaufgaben anpassen. Reduzieren Sie Blendung und fördern Sie das Wohlbefinden Ihrer Mitarbeiter durch optimales Licht.
- Konferenz- und Schulungsräume: Erstellen Sie vordefinierte Lichtszenen für Präsentationen, Videokonferenzen oder Besprechungen, die per Knopfdruck abrufbar sind.
- Einzelhandel: Inszenieren Sie Produkte perfekt durch gezielte Akzentbeleuchtung und Farbmanagement, um die Verkaufsatmosphäre zu optimieren.
- Hotellerie: Bieten Sie Ihren Gästen individuellen Komfort durch personalisierbare Lichtszenen im Zimmer, von entspannendem Abendlicht bis hin zu hellem Arbeitslicht.
- Öffentliche Gebäude: Steuern Sie Beleuchtung in großen Hallen, Fluren und Versammlungsräumen effizient und bedarfsgerecht, um Energie zu sparen und die Sicherheit zu erhöhen.
FAQ – Häufig gestellte Fragen zu SE MTN6725-0003 – KNX DALI-Gateway Basic REG-K/1/16/64, 1 Kanal
Was ist der Hauptzweck des SE MTN6725-0003 KNX DALI-Gateways?
Der Hauptzweck des SE MTN6725-0003 ist die Integration von DALI-fähigen Leuchten in ein KNX-Gebäudemanagementsystem. Es ermöglicht die individuelle Steuerung, Dimmung und Szenenprogrammierung von bis zu 64 DALI-Leuchten über die KNX-Infrastruktur, was eine zentrale und intelligente Lichtsteuerung gewährleistet.
Welche Art von Leuchten kann ich mit diesem Gateway steuern?
Sie können alle Leuchten steuern, die dem DALI-Standard entsprechen. Dies umfasst eine breite Palette von dimmbaren LED-Leuchten, Leuchtstofflampen und anderen Lichtquellen, die über die DALI-Schnittstelle verfügen. Für Funktionen wie Farbtemperatursteuerung sind entsprechende DALI-Leuchten mit entsprechenden Fähigkeiten erforderlich.
Ist eine spezielle Software für die Konfiguration erforderlich?
Ja, die Konfiguration des SE MTN6725-0003 KNX DALI-Gateways erfolgt über die offizielle KNX Engineering Tool Software (ETS). Diese Software ermöglicht die Adressierung, die Zuweisung von Gruppen, die Programmierung von Szenen und die Definition von Verhaltensweisen.
Wie viele DALI-Leuchten können maximal an das Gateway angeschlossen werden?
An das SE MTN6725-0003 KNX DALI-Gateway können maximal 64 DALI-Leuchten angeschlossen werden. Dies gilt für die gesamte Kapazität des DALI-Busses, der von diesem Gateway verwaltet wird.
Kann das Gateway auch zur Energieüberwachung genutzt werden?
Das Basismodell SE MTN6725-0003 bietet primär Steuerungsfunktionen. Erweiterte Energieüberwachungsfunktionen sind in der Regel Modellen mit höherer Funktionalität oder spezifischen KNX-Sensoren vorbehalten. Die Energieeffizienz wird hier hauptsächlich durch bedarfsgerechte Steuerung erreicht.
Ist das Gateway für den Einsatz in öffentlichen Bereichen geeignet?
Ja, aufgrund seiner robusten Bauweise und der KNX-Zertifizierung ist das Gateway für den Einsatz in professionellen und öffentlichen Bereichen konzipiert. Es erfüllt die Anforderungen an Zuverlässigkeit und Langlebigkeit, die in solchen Umgebungen gestellt werden. Die Schutzart IP20 bedingt jedoch, dass es in geschützten Umgebungen, wie z.B. in Schaltschränken, montiert wird.
Welche Vorteile bietet die DALI-Integration gegenüber traditionellen 0-10V oder Phasenabschnittdimmern in KNX-Systemen?
Die DALI-Integration bietet deutliche Vorteile: individuelle Adressierung jeder Leuchte, Statusrückmeldung, erweiterte Diagnosemöglichkeiten, einfache Skalierbarkeit auf bis zu 64 Geräte pro Kanal, und die Möglichkeit zur Steuerung komplexerer Lichtfunktionen wie Farbtemperatur. Dies ermöglicht eine präzisere, flexiblere und effizientere Lichtsteuerung im Vergleich zu herkömmlichen analogen Systemen.
