Exzellente Gleichrichtung und Spannungsregelung: Die SD103BW DIO Schottkydiode für anspruchsvolle Elektronikprojekte
Wenn Sie auf der Suche nach einer effizienten Lösung für die Gleichrichtung von Wechselspannungen oder die Schutzbeschaltung in empfindlichen elektronischen Schaltungen sind, dann ist die SD103BW DIO Schottkydiode Ihre erste Wahl. Diese Komponente bietet dank ihrer spezifischen Eigenschaften eine überlegene Leistung gegenüber herkömmlichen PN-Übergangs-Dioden, insbesondere bei niedrigen Vorwärtsspannungen und schnellen Schaltvorgängen. Ideal für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die Wert auf Präzision und Zuverlässigkeit legen.
Präzision und Effizienz: Die Vorteile der SD103BW DIO Schottkydiode
Die SD103BW DIO Schottkydiode zeichnet sich durch mehrere Kernvorteile aus, die sie von Standard-Dioden abheben und zu einer überlegenen Wahl für eine Vielzahl von Anwendungen machen:
- Niedrige Durchlassspannung (Forward Voltage Drop): Ein entscheidender Vorteil von Schottkydioden ist ihre signifikant geringere Durchlassspannung im Vergleich zu Silizium-PN-Dioden. Dies führt zu geringeren Leistungsverlusten, was besonders in stromsparenden oder batteriebetriebenen Geräten von unschätzbarem Wert ist. Weniger Energie geht als Wärme verloren, was die Effizienz des Gesamtsystems steigert und die Wärmeentwicklung minimiert.
- Schnelle Schaltzeiten: Schottkydioden weisen sehr kurze Sperrverzögerungszeiten auf. Dies bedeutet, dass sie extrem schnell zwischen dem leitenden und dem sperrenden Zustand umschalten können. Diese Eigenschaft ist essenziell für Hochfrequenzanwendungen wie Schaltnetzteile, HF-Demodulatoren oder für den Schutz vor Verpolung, wo schnelle Reaktionen unerlässlich sind, um Schäden oder Fehlfunktionen zu vermeiden.
- Hohe Zuverlässigkeit und Robustheit: Die SD103BW DIO ist für den Betrieb unter definierten Bedingungen konzipiert und bietet eine konsistente Leistung, die für die Langlebigkeit Ihrer Schaltungen sorgt. Die gewählte Gehäuseform SOD-123 gewährleistet eine einfache Handhabung und gute thermische Eigenschaften bei der Bestückung auf Leiterplatten.
- Vielseitige Einsatzmöglichkeiten: Ob als Gleichrichter in Netzteilen, als Freilaufdiode in Relais- und Spulenschaltungen, als Verpolungsschutz oder als Signalbegrenzer – die SD103BW DIO eignet sich für eine breite Palette von elektronischen Anwendungen, bei denen Effizienz und Geschwindigkeit gefragt sind.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Diodentyp | Schottkydiode |
| Maximale Sperrspannung (Vrrm) | 30 V |
| Maximaler Durchlassstrom (If(AV)) | 0,4 A |

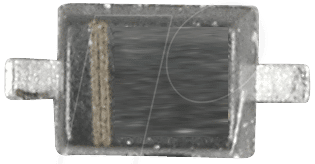

| Gehäuseform | SOD-123 (Surface Mount Device) |
| Durchlassspannung (Vf @ If) | Typischerweise sehr niedrig, für schnelle und effiziente Gleichrichtung optimiert. (genaue Werte abhängig von Strom und Temperatur, für optimale Leistung ausgelegt) |
| Sperrstrom (Ir @ Vr) | Gering, was zu hoher Effizienz beiträgt. (typischerweise im nA-Bereich) |
| Schaltzeit | Sehr schnell, durch geringe Sperrverzögerungszeit gekennzeichnet. Ideal für Hochfrequenzanwendungen. |
| Betriebstemperaturbereich | Geeignet für typische elektronische Umgebungsbedingungen, gewährleistet Stabilität bei der Gerätebestückung. |
Anwendungsgebiete der SD103BW DIO Schottkydiode
Die einzigartigen Eigenschaften der SD103BW DIO Schottkydiode eröffnen vielfältige Einsatzmöglichkeiten in modernen elektronischen Geräten. Ihre Fähigkeit, Wechselspannungen mit minimalen Verlusten zu gleichrichten, macht sie zu einer idealen Wahl für die Sekundärgleichrichtung in Schaltnetzteilen, insbesondere in kompakten und energieeffizienten Designs wie Netzteilen für mobile Geräte, Router oder eingebettete Systeme. Die geringe Durchlassspannung von nur wenigen hundert Millivolt (typisch) bedeutet, dass weniger Energie in Wärme umgewandelt wird, was die Gesamteffizienz des Netzteils erhöht und eine geringere Kühlung erfordert.
Darüber hinaus ist die SD103BW DIO hervorragend für den Schutz von empfindlichen Schaltungsteilen geeignet. Als Verpolungsschutz eingesetzt, verhindert sie effektiv, dass elektrische Geräte durch falsche Polarität bei der Stromversorgung beschädigt werden. Wenn die Spannungsquelle versehentlich umgekehrt angeschlossen wird, sperrt die Schottkydiode den Stromfluss sofort und schützt so die nachgeschalteten Komponenten. Dies ist besonders wichtig in Geräten mit austauschbaren Batterien oder in industriellen Steuerungen, wo Bedienungsfehler auftreten können.
In Hochfrequenzanwendungen zeigt die SD103BW DIO ihre Stärken durch ihre schnellen Schaltzeiten. Dies ermöglicht ihren Einsatz in HF-Demodulatoren, Detektoren und Mischern, wo eine schnelle Reaktion auf eingehende Signale entscheidend für die Signalintegrität ist. Auch als Freilaufdiode in spulenbelasteten Schaltungen, wie z.B. bei der Ansteuerung von Relais oder Ventilen, leistet sie wertvolle Dienste. Sie leitet die induktive Spannungsspitze ab, die beim Abschalten der Spule entsteht, und schützt so die schaltende Komponente (z.B. einen Transistor) vor Überspannungsschäden. Die schnelle Reaktionszeit der Schottkydiode minimiert hierbei die Einschwingzeit und sorgt für eine präzisere Steuerung.
Technische Details und Materialoptimierung
Die Leistung der SD103BW DIO Schottkydiode basiert auf der speziellen Halbleitertechnologie, die für Schottky-Barrieren verwendet wird. Anstelle eines PN-Übergangs wird eine Metall-Halbleiter-Grenzfläche genutzt. Diese Anordnung ermöglicht eine sehr niedrige Schwellenspannung, da freie Elektronen aus dem Metall direkt in die Leitungsband des Halbleiters injiziert werden, ohne auf die Rekombination von Minoritätsladungsträgern warten zu müssen, wie es bei PN-Übergängen der Fall ist. Dieser Effekt ist der Schlüssel zur geringen Durchlassspannung und den schnellen Schaltgeschwindigkeiten.
Das Gehäuse SOD-123 ist ein Standard für SMD-Bauteile (Surface Mount Device) und bietet eine gute Balance zwischen Miniaturisierung und Wärmeableitung. Diese Bauform ermöglicht eine effiziente Bestückung auf Leiterplatten mittels automatisierter Verfahren und ist für eine Vielzahl von Lötprozessen geeignet. Die Kontaktflächen sind für eine zuverlässige und niederimpedante Verbindung optimiert, was für die Signalintegrität und die effiziente Stromführung entscheidend ist.
Die Materialauswahl für die interne Struktur der Diode und die Anschlussdrähte ist auf Langlebigkeit und Zuverlässigkeit ausgelegt. Hochreine Halbleitermaterialien und spezielle Passivierungsschichten schützen den Diodenübergang vor Umwelteinflüssen und elektrischer Belastung, was zu einer langen Lebensdauer der Komponente beiträgt, auch unter anspruchsvollen Betriebsbedingungen.
Häufig gestellte Fragen (FAQ) zu SD103BW DIO – Schottkydiode, 30 V, 0,4 A, SOD-123
Was ist der Hauptvorteil einer Schottkydiode gegenüber einer herkömmlichen Diode?
Der Hauptvorteil einer Schottkydiode wie der SD103BW DIO liegt in ihrer deutlich niedrigeren Durchlassspannung (Forward Voltage Drop). Dies führt zu geringeren Energieverlusten in Form von Wärme und macht sie besonders effizient in stromsparenden Anwendungen. Zudem weisen Schottkydioden schnellere Schaltzeiten auf, was für Hochfrequenzanwendungen von Vorteil ist.
Für welche Art von Anwendungen ist die SD103BW DIO besonders gut geeignet?
Die SD103BW DIO eignet sich hervorragend für Anwendungen, bei denen Effizienz und Geschwindigkeit entscheidend sind. Dazu gehören die Gleichrichtung in Schaltnetzteilen, der Verpolungsschutz, die Entkopplung von Spannungsversorgungen, als Freilaufdiode in Spulenschaltungen und in Hochfrequenz-Demodulatoren.
Was bedeutet die Angabe „30 V“ bei der SD103BW DIO?
Die Angabe „30 V“ bezieht sich auf die maximale Sperrspannung (Vrrm), die die Diode dauerhaft vertragen kann, ohne durchzuschlagen. Das bedeutet, dass die Diode in Sperrrichtung bis zu 30 Volt sicher verarbeiten kann, bevor ihre Isolation versagt.
Welche Stromstärke kann die SD103BW DIO verarbeiten?
„0,4 A“ gibt den maximalen mittleren Durchlassstrom (If(AV)) an, den die Diode unter spezifizierten Bedingungen liefern kann. Dies ist die Stromstärke, die sie in leitendem Zustand über längere Zeit sicher verarbeiten kann.
Ist die SD103BW DIO für Surface Mount Technology (SMT) geeignet?
Ja, die SD103BW DIO ist im SOD-123-Gehäuse untergebracht. Dies ist ein Standardgehäuse für Surface Mount Devices (SMD), was bedeutet, dass die Diode direkt auf die Oberfläche einer Leiterplatte gelötet werden kann und für automatisierte Bestückungsprozesse ausgelegt ist.
Wie unterscheiden sich die Schaltzeiten einer Schottkydiode von denen einer Standard-PN-Diode?
Schottkydioden haben signifikant schnellere Schaltzeiten als Standard-PN-Dioden. Dies liegt an der geringen Sperrverzögerungszeit. Während PN-Dioden Ladungsträger im Sperrbereich langsam abbauen müssen, kann eine Schottkydiode nahezu augenblicklich vom leitenden in den sperrenden Zustand wechseln. Dies ist entscheidend für Anwendungen, die schnelle Impulse verarbeiten müssen.
Was sind die potenziellen Nachteile der SD103BW DIO im Vergleich zu anderen Diodentypen?
Während Schottkydioden durch ihre niedrige Durchlassspannung und schnellen Schaltzeiten glänzen, haben sie oft eine höhere Sperrstromstärke als vergleichbare Standard-PN-Dioden. Dies kann in bestimmten sehr stromsparenden Anwendungen, wo jeder Mikroampere zählt, relevant sein. Zudem ist die maximale Sperrspannung bei Schottkydioden oft geringer als bei speziellen Hochspannungs-PN-Dioden.
