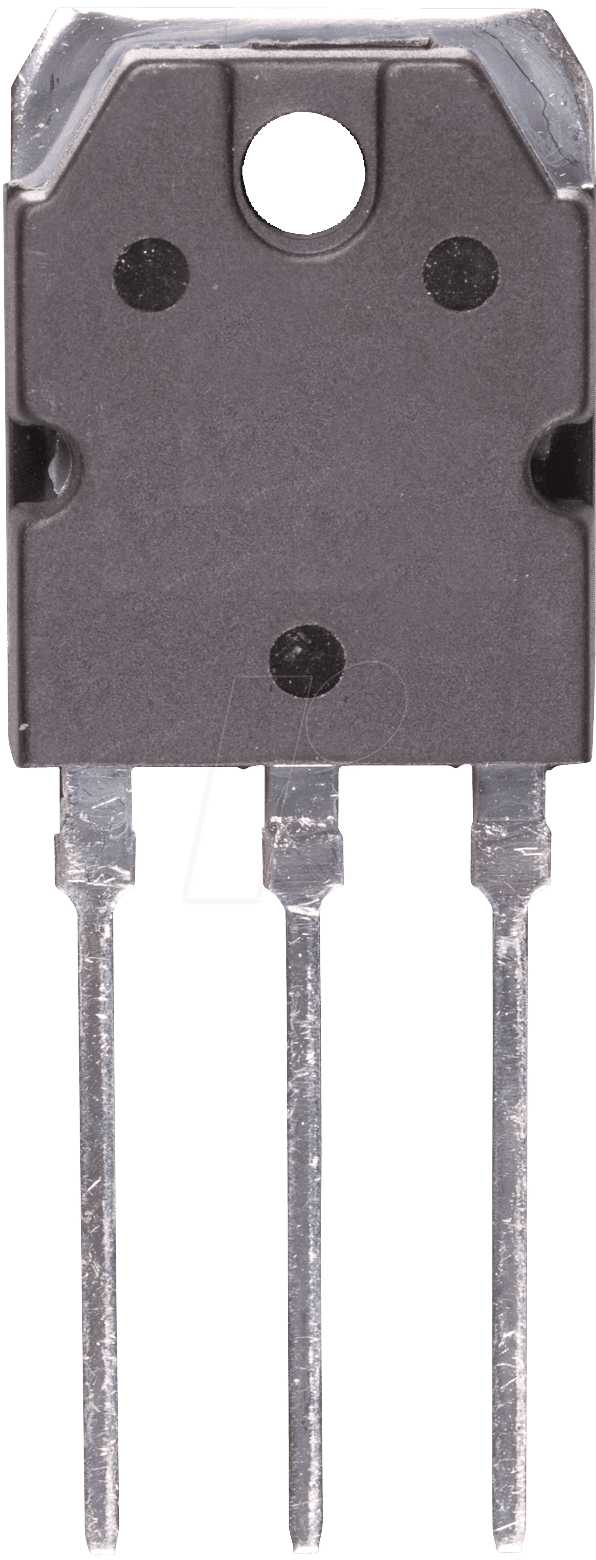

SD 718 – HF-Bipolartransistor für anspruchsvolle Schaltungen
Der SD 718 HF-Bipolartransistor, NPN, 120V, 8A, 80W im TO-3PN Gehäuse ist die ideale Lösung für Ingenieure und Entwickler, die robuste und leistungsfähige Komponenten für anspruchsvolle Hochfrequenzanwendungen und Schaltkreise benötigen. Er überwindet die Limitierungen konventioneller Transistoren, indem er hohe Spannungsfestigkeit mit exzellenten Strombelastbarkeitswerten und thermischer Leistungsfähigkeit kombiniert, was ihn zu einer überlegenen Wahl für professionelle Elektronikprojekte macht.
Leistungsstarke Eigenschaften des SD 718
Der SD 718 zeichnet sich durch seine bemerkenswerte Kombination aus elektrischen und thermischen Parametern aus. Mit einer maximalen Kollektor-Emitter-Spannung von 120V und einem kontinuierlichen Kollektorstrom von 8A ist dieser NPN-Transistor für eine Vielzahl von Hochleistungsanwendungen konzipiert. Die integrierte Leistungsfähigkeit von 80W bei einer maximalen Sperrschichttemperatur von 150°C ermöglicht den Einsatz in Umgebungen, wo Zuverlässigkeit und Stabilität unter hoher Last entscheidend sind. Das TO-3PN Gehäuse sorgt für eine effiziente Wärmeableitung und erleichtert die Montage in anspruchsvollen Systemen.
Vorteile des SD 718 HF-Bipolartransistors
- Hohe Spannungsfestigkeit: Mit 120V maximaler Kollektor-Emitter-Spannung (VCEO) bietet der SD 718 die notwendige Reserve für Schaltungen, die Spitzenspannungen bewältigen müssen. Dies minimiert das Risiko von Durchschlägen und erhöht die Lebensdauer der integrierten Komponenten.
- Exzellente Strombelastbarkeit: Ein kontinuierlicher Kollektorstrom (IC) von 8A ermöglicht den Einsatz in leistungsstarken Verstärker-, Schalt- oder Netzteilapplikationen. Die Fähigkeit, hohe Ströme zuverlässig zu schalten, ist ein kritischer Faktor für die Performance und Effizienz komplexer elektronischer Systeme.
- Robustes Thermomanagement: Mit einer maximalen Verlustleistung (PD) von 80W und einer maximalen Sperrschichttemperatur (TJ) von 150°C ist der SD 718 darauf ausgelegt, auch unter intensiver Belastung stabil zu funktionieren. Das TO-3PN Gehäuse unterstützt eine effektive Wärmeabfuhr, was thermisches Durchgehen verhindert.
- Breites Einsatzspektrum: Die spezifischen Eigenschaften des SD 718 prädestinieren ihn für den Einsatz in HF-Verstärkern, Leistungsschaltern, DC/DC-Wandlern, Motorsteuerungen und anderen industriellen Anwendungen, bei denen Zuverlässigkeit und Performance im Vordergrund stehen.
- Bewährte NPN-Technologie: Als NPN-Bipolartransistor nutzt der SD 718 eine etablierte und gut verstandene Halbleitertechnologie, die eine einfache Integration und charakteristische Schaltverhalten für viele Standard- und auch fortgeschrittene Schaltungsdesigns ermöglicht.
- Standardisiertes TO-3PN Gehäuse: Dieses Gehäuseformat ist weit verbreitet und bietet gute thermische Eigenschaften sowie mechanische Stabilität. Es erleichtert den Austausch und die Integration in bestehende oder neue Designs.
Technische Spezifikationen im Detail
Der SD 718 repräsentiert eine Klasse von Hochleistungsbauelementen, die speziell für den anspruchsvollen Anwender konzipiert sind. Die nachfolgende Tabelle fasst die relevanten technischen Parameter zusammen und hebt die Einsatzmöglichkeiten sowie die konstruktiven Vorteile hervor.
| Merkmal | Spezifikation | Beschreibung & Relevanz |
|---|---|---|
| Hersteller | Lan.de (als Distributor) | Direkter Zugriff auf qualitativ hochwertige Elektronikkomponenten. |
| Modellnummer | SD 718 | Eindeutige Kennung für dieses spezifische Transistor-Modell. |
| Transistortyp | Bipolartransistor, NPN | Standard NPN-Konfiguration, weit verbreitet für Schalter- und Verstärkerfunktionen. |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 120 V | Ermöglicht den Einsatz in Systemen mit höheren Spannungsniveaus. |
| Maximaler kontinuierlicher Kollektorstrom (IC) | 8 A | Geeignet für Anwendungen mit hohem Strombedarf, z.B. Leistungstreiber. |
| Maximale Verlustleistung (PD) | 80 W | Zeigt die Fähigkeit, erhebliche Leistung zu verarbeiten, bevor Kühlung zwingend erforderlich wird. |
| Gehäuseform | TO-3PN | Robuste Bauform mit guter thermischer Ableitung, ideal für leistungsstarke Anwendungen. |
| Maximale Sperrschichttemperatur (TJ) | 150 °C | Hohe thermische Belastbarkeit, wichtig für Zuverlässigkeit unter Last. |
| Verstärkungsfaktor (hFE) | Typischerweise 25 – 100 (je nach Betriebsbedingungen) | Gibt das Verhältnis von Kollektorstrom zu Basisstrom an, entscheidend für Verstärkungsanwendungen. Präzise Werte sind datenblattabhängig. |
| Schaltfrequenz (typisch) | Relevant für HF-Applikationen (abhängig von hFE und Kapazitäten) | Indirekt wichtig für Hochfrequenzanwendungen; genaue fT-Werte sind datenblattabhängig. |
Anwendungsgebiete und Implementierung
Der SD 718 HF-Bipolartransistor ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Schaltungen seine Stärken ausspielt. Seine hohe Spannungsfestigkeit von 120V macht ihn prädestiniert für Anwendungen, die eine robuste Isolierung und Pufferung erfordern, wie beispielsweise in der Stromversorgungstechnik, wo er als primärer Schalter oder als Teil einer Reglerschaltung fungieren kann. Die Fähigkeit, 8A kontinuierlich zu schalten, positioniert ihn ideal für den Einsatz in Motorsteuerungen, wo präzise und leistungsfähige Ansteuerung von Gleich- oder Bürstenmotoren gefragt ist. Auch im Bereich der Audioverstärker, insbesondere bei der Auslegung von Ausgangsstufen für höhere Leistungsanforderungen, kann der SD 718 eine zentrale Rolle spielen.
In Hochfrequenzapplikationen, wie sie in der Telekommunikation oder in Messgeräten vorkommen, sind seine Eigenschaften ebenfalls von großem Vorteil. Obwohl es sich um einen Bipolartransistor handelt, ermöglichen seine intrinsischen Eigenschaften und das TO-3PN Gehäuse eine effektive Wärmeabfuhr, was für stabile HF-Leistung über längere Betriebszeiten unerlässlich ist. Entwickler, die auf bewährte Halbleitertechnologie setzen und dennoch hohe Leistungsreserven benötigen, finden im SD 718 eine zuverlässige Komponente. Die einfache Ansteuerung über die Basis macht ihn zudem kompatibel mit einer Vielzahl von Treiberschaltungen, was die Designflexibilität erhöht.
FAQ – Häufig gestellte Fragen zu SD 718 – HF-Bipolartransistor, NPN, 120V, 8A, 80W, TO-3PN
Was sind die Hauptvorteile des SD 718 im Vergleich zu anderen Transistoren seiner Klasse?
Der SD 718 kombiniert eine hohe Spannungsfestigkeit von 120V mit einer beachtlichen Strombelastbarkeit von 8A und einer Verlustleistung von 80W im TO-3PN Gehäuse. Diese Kombination ermöglicht robustere Designs mit größeren Leistungsreserven, geringerer thermischer Belastung und somit erhöhter Zuverlässigkeit im Vergleich zu Transistoren mit geringeren Spezifikationen.
Ist der SD 718 für Hochfrequenzanwendungen geeignet?
Ja, obwohl primär als Allzweck-Leistungstransistor konzipiert, sind seine Eigenschaften auch für bestimmte Hochfrequenzanwendungen vorteilhaft, insbesondere dort, wo Leistungsschalten oder Verstärkung bei moderaten Frequenzen gefragt ist und eine gute Wärmeableitung erforderlich ist. Die genaue Eignung hängt von der spezifischen Schaltung und den Frequenzanforderungen ab, für die präzise Datenblätter konsultiert werden sollten.
Welche Art von Kühlung wird für den SD 718 empfohlen?
Aufgrund seiner maximalen Verlustleistung von 80W wird für den Dauerbetrieb mit hoher Last dringend die Verwendung eines Kühlkörpers empfohlen. Das TO-3PN Gehäuse ist für die Montage auf Kühlkörpern optimiert, um eine effektive Wärmeableitung zu gewährleisten und die Sperrschichttemperatur unterhalb von 150°C zu halten.
Für welche spezifischen Anwendungen ist der SD 718 am besten geeignet?
Der SD 718 eignet sich hervorragend für Leistungsschalter, DC/DC-Wandler, Motorsteuerungen, Stromversorgungen, Signalverstärker für höhere Leistungen und allgemeine Schaltungen, die eine robuste und zuverlässige NPN-Komponente mit hoher Spannungs- und Strombelastbarkeit erfordern.
Kann der SD 718 einen 12V-Gleichstrommotor mit hohem Anlaufstrom steuern?
Ja, mit einer Strombelastbarkeit von 8A und einer Spannungsfestigkeit von 120V ist der SD 718 prinzipiell gut geeignet, um Motoren mit Anlaufströmen, die unterhalb seiner Spezifikationsgrenzen liegen, zu steuern. Es ist jedoch wichtig, die tatsächlichen Anlaufströme zu messen und sicherzustellen, dass die Spitzenströme die spezifizierten Werte nicht überschreiten, um eine Beschädigung des Transistors zu vermeiden.
Was bedeutet das TO-3PN Gehäuse für die Anwendung?
Das TO-3PN Gehäuse ist ein etabliertes Industriestandardgehäuse für Leistungstransistoren. Es zeichnet sich durch eine robuste mechanische Konstruktion und gute thermische Eigenschaften aus. Es ermöglicht eine einfache Montage auf Leiterplatten oder Kühlkörpern und ist für Anwendungen konzipiert, bei denen eine effiziente Wärmeableitung entscheidend ist.
Gibt es Alternativen, wenn noch höhere Spannungen oder Ströme benötigt werden?
Ja, je nach exakten Anforderungen existieren weiterführende Leistungstransistoren mit noch höheren Spannungs- und Stromspezifikationen oder andere Halbleitertechnologien wie MOSFETs, die für extrem hohe Ströme oder Frequenzen optimiert sind. Der SD 718 bietet eine ausgezeichnete Balance für viele gängige Hochleistungsanwendungen, aber für Spitzenanforderungen sollten spezifische Datenblätter anderer Bauteile konsultiert werden.
