SD 667 – Bipolartransistor, NPN: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Der SD 667 – ein hochleistungsfähiger NPN-Bipolartransistor – ist die ideale Lösung für Entwickler und Bastler, die auf maximale Stabilität und Effizienz in ihren Schaltungen angewiesen sind. Ob Sie komplexe Verstärkerschaltungen aufbauen, Schaltnetzteile optimieren oder robuste Steuerungsmodule realisieren möchten, dieser Transistor bietet die notwendige Leistung und Zuverlässigkeit, um anspruchsvolle technische Anforderungen zu erfüllen.
Leistungsstarke Spezifikationen für vielfältige Anwendungen
Mit einer maximalen Sperrspannung von 120V, einem Dauerkollektorstrom von 1A und einer maximalen Verlustleistung von 0,9W ist der SD 667 für eine breite Palette von Applikationen geeignet. Seine NPN-Konfiguration ermöglicht eine effiziente Steuerung von Strömen und Spannungen in positiver Polarität, was ihn zu einem fundamentalen Baustein in der analogen und digitalen Elektronik macht. Die TO-92MOD-Bauform gewährleistet eine einfache Integration in standardisierte Leiterplattenlayouts und bietet gleichzeitig eine gute Wärmeableitung.
Überlegene Vorteile des SD 667 im Detail
- Hohe Spannungsfestigkeit: Die 120V-Sperrspannung ermöglicht den Einsatz in Schaltungen, die höhere Spannungspegel handhaben müssen, was die Flexibilität und Sicherheit erhöht.
- Robuster Stromhandling: Mit einem Dauerstrom von 1A können auch anspruchsvollere Lasten zuverlässig gesteuert werden, ohne die Leistungsfähigkeit des Transistors zu beeinträchtigen.
- Effiziente Wärmeableitung: Die TO-92MOD-Gehäuseform ist für ihre gute thermische Performance bekannt und unterstützt die Verlustleistung von 0,9W effektiv, was eine längere Lebensdauer und stabilen Betrieb gewährleistet.
- Zuverlässige NPN-Charakteristik: Als NPN-Transistor bietet er ein bewährtes und gut verstandenes Schaltverhalten, das eine präzise Steuerung ermöglicht.
- Breites Einsatzspektrum: Von einfachen Schaltern bis hin zu komplexen Verstärkerstufen – der SD 667 ist ein vielseitiger Baustein für nahezu jedes Elektronikprojekt.
Technische Merkmale und Materialbeschaffenheit
Der SD 667 repräsentiert die nächste Generation in der Halbleitertechnologie, konzipiert für höchste Ansprüche an Performance und Langlebigkeit. Die interne Struktur des Transistors basiert auf modernsten Siliziumprozessen, die eine optimale Balance zwischen Schalteigenschaften und Robustheit garantieren. Die Dotierungsprofile sind präzise aufeinander abgestimmt, um eine hohe Verstärkung und niedrige Sättigungsspannungen zu erzielen, was den Energieverlust minimiert und die Effizienz der Gesamtschaltung steigert.
Das TO-92MOD-Gehäuse, eine weiterentwickelte Variante des klassischen TO-92-Gehäuses, zeichnet sich durch verbesserte thermische Eigenschaften aus. Dies wird durch eine optimierte interne Struktur und eine effizientere Anbindung der Halbleiterchips an die äußeren Anschlüsse erreicht. Das Gehäusematerial, typischerweise ein robustes Epoxidharz, schützt die empfindlichen Halbleiterkomponenten vor Umwelteinflüssen wie Feuchtigkeit und Staub, während es gleichzeitig eine gute elektrische Isolation bietet.
Anwendungsgebiete und Einsatzmöglichkeiten
Der SD 667 – Bipolartransistor, NPN – ist prädestiniert für eine Vielzahl von Anwendungen in der modernen Elektronikentwicklung. Seine spezifizierten Parameter erlauben den Einsatz in:
- Leistungsverstärkern: Als Treiber- oder Endstufentransistor in Audio- oder Signalverstärkern, wo präzise Signalverarbeitung und ausreichende Leistungsabgabe gefordert sind.
- Schaltreglern und Netzteilen: In Schaltkreisen zur Spannungsstabilisierung und Leistungsregelung, wo schnelle Schaltfrequenzen und hohe Effizienz entscheidend sind.
- Logiksteuerungen: Zur Ansteuerung von Relais, Motoren oder anderen Verbrauchern in automatisierten Systemen und Steuerungstechnik.
- Gleichspannungswandlern: In DC/DC-Konvertern zur effizienten Anpassung von Spannungsniveaus.
- Signalaufbereitung und -filterung: In komplexen Schaltungen zur Modifikation und Filterung von analogen Signalen.
Die Fähigkeit, sowohl mit hohen Spannungen als auch mit moderaten Strömen umzugehen, macht ihn zu einem vielseitigen Baustein für Ingenieure, die auf Zuverlässigkeit und Präzision Wert legen. Die TO-92MOD-Bauform erleichtert die Integration in bestehende Designs und ermöglicht kompakte Layouts.
Produktdaten im Überblick
| Merkmal | Spezifikation | Beschreibung |
|---|---|---|
| Transistortyp | Bipolartransistor | Standard-Bipolartransistortechnologie für bewährte Leistung. |
| Konfiguration | NPN | Standard-NPN-Struktur für positive Stromsteuerung. |
| Maximale Sperrspannung (VCEO) | 120 V | Ermöglicht den Einsatz in Schaltungen mit erhöhten Spannungsanforderungen. |
| Maximaler Kollektorstrom (IC) | 1 A | Geeignet für Anwendungen, die moderate Stromstärken erfordern. |
| Maximale Verlustleistung (PD) | 0,9 W | Bietet ausreichend Leistung für viele Standardanwendungen unter Berücksichtigung der Gehäuseform. |

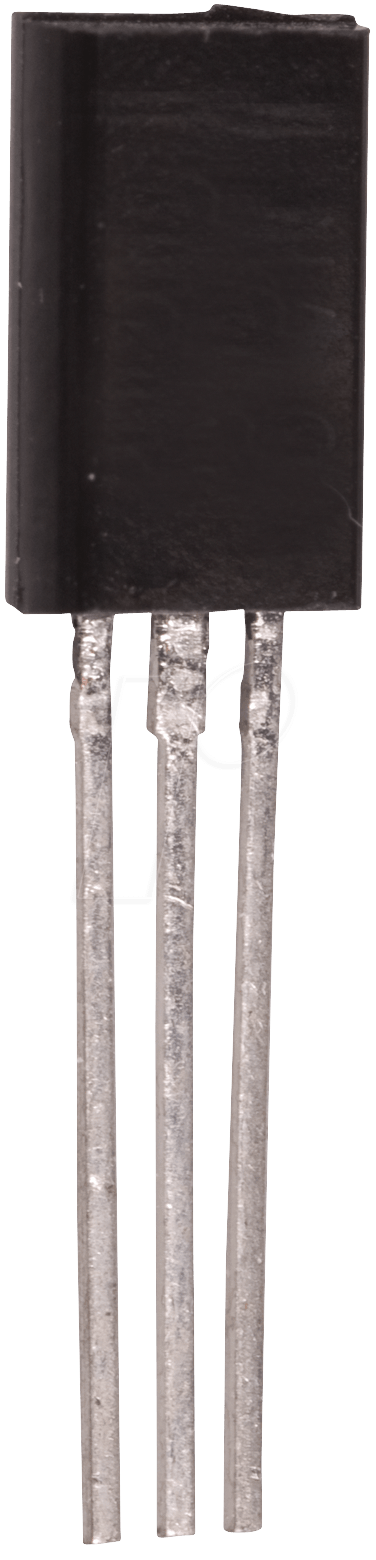

| Gehäuseform | TO-92MOD | Optimierte Variante des TO-92-Gehäuses mit verbesserter Wärmeableitung und mechanischer Stabilität. |
| Betriebstemperaturbereich | Typisch -55°C bis +150°C | Breiter Temperaturbereich für zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen. |
| Einsatzgebiet | Allgemeine Elektronik, Leistungsschaltungen, Signalverarbeitung | Vielseitig einsetzbar in einer breiten Palette von elektronischen Geräten und Systemen. |
FAQ – Häufig gestellte Fragen zu SD 667 – Bipolartransistor, NPN, 120V, 1A, 0,9W, TO-92MOD
Was ist die Hauptanwendung für den SD 667 NPN-Bipolartransistor?
Der SD 667 eignet sich hervorragend für Anwendungen, die eine zuverlässige Steuerung von Strömen und Spannungen erfordern. Dazu gehören insbesondere Leistungsverstärker, Schaltnetzteile, Logiksteuerungen und allgemeine Schaltungsdesign-Aufgaben, bei denen eine Spannungsfestigkeit von bis zu 120V und ein Dauerstrom von 1A benötigt werden.
Wie unterscheidet sich das TO-92MOD-Gehäuse vom Standard-TO-92-Gehäuse?
Das TO-92MOD-Gehäuse ist eine Weiterentwicklung des klassischen TO-92-Gehäuses. Es bietet in der Regel eine verbesserte thermische Leistung durch optimierte interne Strukturen und Materialübergänge, was eine effizientere Wärmeabfuhr ermöglicht und somit höhere Verlustleistungen oder längere Lebensdauer bei gleicher Leistung erlaubt.
Ist der SD 667 für Hochfrequenzanwendungen geeignet?
Während der SD 667 ein solider Allround-Transistor ist, liegt sein Hauptfokus eher auf allgemeinen Schalt- und Verstärkeranwendungen bei niedrigeren bis mittleren Frequenzen. Für extrem Hochfrequenzanwendungen sind spezialisierte Transistortypen mit optimierten Übergangszeiten und geringeren parasitären Kapazitäten besser geeignet.
Welche Art von Lasten kann der SD 667 sicher schalten?
Mit einem maximalen Kollektorstrom von 1A kann der SD 667 eine Vielzahl von Lasten schalten, darunter kleine bis mittelgroße Motoren, Relais, LEDs (in entsprechenden Schaltungen) und andere elektronische Komponenten, die innerhalb dieses Stromlimits betrieben werden. Die Spannungsfestigkeit von 120V gibt zusätzlichen Spielraum für Schaltungen mit höheren Spannungen.
Muss ich bei der Ansteuerung des SD 667 spezielle Vorsichtsmaßnahmen treffen?
Wie bei jedem Bipolartransistor sollten Sie sicherstellen, dass der Basisstrom so limitiert wird, dass der maximale Kollektorstrom von 1A nicht überschritten wird. Ein geeigneter Basiswiderstand ist unerlässlich. Achten Sie außerdem auf die Polarität bei der Beschaltung und auf die Einhaltung der maximalen Verlustleistung, um Überhitzung zu vermeiden.
Ist der SD 667 für den Einsatz in industriellen Umgebungen geeignet?
Ja, aufgrund seiner robusten Bauweise und des breiten Betriebstemperaturbereichs ist der SD 667 für viele industrielle Anwendungen geeignet. Die Zuverlässigkeit und die spezifizierten Leistungsparameter machen ihn zu einer guten Wahl für Automatisierungs- und Steuerungssysteme, sofern die spezifischen Umgebungsbedingungen (z.B. extreme Temperaturen, starke elektromagnetische Störungen) berücksichtigt und die Komponente entsprechend geschützt wird.
Welchen Vorteil bietet die NPN-Konfiguration des SD 667?
Die NPN-Konfiguration ist die gängigste und am besten verstandene Art von Bipolartransistoren. Sie ermöglicht eine einfache Steuerung des Kollektorstroms durch einen positiven Strom an der Basis. Dies macht ihn zu einem intuitiven Baustein für viele Schaltungsdesigns, insbesondere wenn positive Logikpegel verwendet werden.
