SD 551 – Ihr Hochleistungs-HF-Bipolartransistor für anspruchsvolle Anwendungen
Sie benötigen eine zuverlässige und leistungsstarke Komponente für Ihre Hochfrequenzschaltungen, die auch unter hoher Last stabil arbeitet? Der SD 551 NPN-Bipolartransistor wurde entwickelt, um genau diese Anforderungen zu erfüllen, indem er eine überlegene Leistung und Zuverlässigkeit für professionelle Elektronikentwickler und anspruchsvolle Hobbyisten bietet. Seine Robustheit und spezifizierten Werte machen ihn zur idealen Wahl für Applikationen, bei denen Standardtransistoren an ihre Grenzen stoßen.
Überlegene Leistung für kritische Schaltungen
Der SD 551 hebt sich durch seine spezifischen Parameter deutlich von generischen Transistoren ab. Mit einer maximalen Sperrspannung von 150V bietet er eine signifikante Reserve für Anwendungen, die höhere Spannungslevel erfordern. Der kontinuierliche Kollektorstrom von 12A und eine maximale Verlustleistung von 100W im TO-3 Gehäuse garantieren selbst bei intensiver Nutzung eine hohe Betriebssicherheit und Langlebigkeit. Dies ist entscheidend für Schaltnetzteile, Leistungsverstärker und HF-Generatoren, wo Effizienz und thermische Stabilität unerlässlich sind, um Ausfälle zu vermeiden und die Lebensdauer des Gesamtsystems zu maximieren.

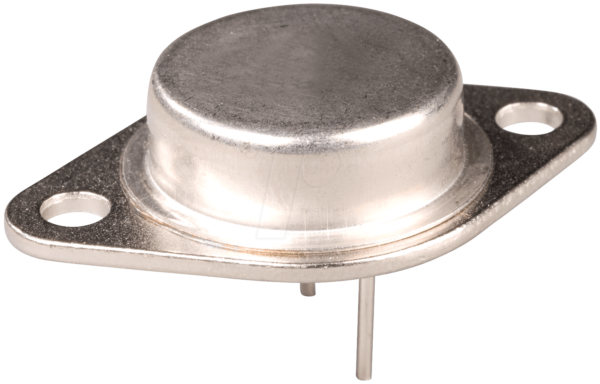

Konstruktion und Robustheit im TO-3 Gehäuse
Das klassische und bewährte TO-3 Gehäuse ist ein Synonym für Robustheit und exzellente Wärmeableitung. Diese Bauform ermöglicht eine effiziente Kühlung des Transistors, was für die Aufrechterhaltung der spezifizierten Leistungsparameter unter Dauerbelastung unerlässlich ist. Die solide metallische Konstruktion des TO-3 Gehäuses schützt die empfindliche Halbleiterstruktur des SD 551 zuverlässig vor mechanischen Einflüssen und gewährleistet eine lange Lebensdauer auch in rauen Umgebungsbedingungen. Die integrierte Montagefläche erleichtert zudem die thermische Anbindung an Kühlkörper, was für die thermische Performance des gesamten Systems von zentraler Bedeutung ist.
Anwendungsbereiche und technische Vorteile
Der SD 551 ist aufgrund seiner spezifischen Eigenschaften einsetzbar in einer Vielzahl von anspruchsvollen Applikationen:
- Leistungsstarke HF-Verstärker: Ideal für den Aufbau von Sender- und Empfängerschaltungen, die hohe Ausgangsleistungen im Hochfrequenzbereich erfordern. Die hohe Verstärkung und Bandbreite des Transistors ermöglichen eine effiziente Signalverarbeitung.
- Schaltnetzteile und Stromversorgungen: Seine Fähigkeit, hohe Ströme und Spannungen zu schalten, macht ihn zu einer ausgezeichneten Wahl für die Realisierung von robusten und effizienten Schaltnetzteilen, die auch anspruchsvolle Lasten bewältigen müssen.
- Motorsteuerungen und Leistungselektronik: Die hohe Strombelastbarkeit und gute Wärmeableitung prädestinieren den SD 551 für den Einsatz in Steuerungsmodulen für Elektromotoren oder in anderen Leistungselektronikanwendungen, bei denen präzise und robuste Schaltung eine Voraussetzung ist.
- HF-Generatoren: Für die Erzeugung von Hochfrequenzsignalen in Testgeräten, industriellen Anlagen oder Kommunikationssystemen bietet der SD 551 die notwendige Stabilität und Leistung.
- Breitbandige Leistungsanwendungen: Seine Eignung für hohe Frequenzen und Leistungen eröffnet auch Möglichkeiten in breiteren Anwendungsfeldern der Leistungselektronik.
Qualitätsmerkmale und technische Spezifikationen
| Merkmal | Beschreibung/Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor, NPN |
| Hersteller-Teilenummer | SD 551 |
| Max. Kollektor-Emitter-Spannung (VCEO) | 150V |
| Max. Kollektorstrom (IC) | 12A (kontinuierlich) |
| Max. Verlustleistung (PTOT) | 100W (mit geeignetem Kühlkörper) |
| Gehäusetyp | TO-3 (Metallgehäuse) |
| Häufigkeit (typisch) | HF-optimiert, Eignung bis in hohe MHz-Bereiche |
| Temperatur-Koeffizient | Optimiert für thermische Stabilität in Leistungsschaltungen |
| Anwendungsgebiete | Leistungsverstärker, Schaltnetzteile, HF-Generatoren, Motorsteuerungen |
| Zuverlässigkeit | Hohe MTTF-Werte (Mean Time To Failure) durch robustes Design und hochwertige Materialien |
Vorteile gegenüber Standardlösungen
Der SD 551 bietet gegenüber vielen gängigen Bipolartransistoren entscheidende Vorteile:
- Höhere Spannungsfestigkeit: Mit 150V VCEO können anspruchsvollere Schaltungsdesigns realisiert werden, die höhere Spannungsreserven erfordern und somit robuster gegenüber Spannungsspitzen sind.
- Signifikant höhere Strombelastbarkeit: 12A kontinuierlicher Kollektorstrom ermöglichen den Einsatz in leistungsintensiveren Applikationen, ohne die Notwendigkeit von parallelen Transistoren, was die Schaltung vereinfacht und Kosten spart.
- Verbesserte thermische Performance: Die hohe Verlustleistung von 100W in Verbindung mit dem TO-3 Gehäuse bietet exzellente thermische Eigenschaften, die für die Zuverlässigkeit und Langlebigkeit in Hochleistungsanwendungen kritisch sind.
- Spezifische HF-Eignung: Speziell für den Hochfrequenzbereich optimiert, bietet dieser Transistor eine überlegene Performance in HF-Schaltungen im Vergleich zu Allzwecktransistoren.
- Bewährte TO-3 Bauform: Bietet eine etablierte und zuverlässige Lösung für thermisches Management und mechanische Robustheit, die in professionellen Umgebungen geschätzt wird.
FAQ – Häufig gestellte Fragen zu SD 551 – HF-Bipolartransistor, NPN, 150V, 12A, 100W, TO-3
Kann der SD 551 auch in Gleichstrom-Anwendungen eingesetzt werden?
Ja, der SD 551 kann selbstverständlich auch in Gleichstrom-Anwendungen verwendet werden, insbesondere dort, wo hohe Ströme und Spannungen gefordert sind. Seine Hauptstärke liegt jedoch in seiner Optimierung für Hochfrequenz-Applikationen, wo seine speziellen Eigenschaften voll zum Tragen kommen.
Welche Art von Kühlung wird für den SD 551 empfohlen?
Aufgrund seiner Nennverlustleistung von 100W ist die Verwendung eines geeigneten Kühlkörpers unerlässlich. Das TO-3 Gehäuse erleichtert die Montage auf einem Kühlkörper, der die Abwärme effektiv an die Umgebung abführen kann. Die genaue Dimensionierung des Kühlkörpers hängt von der spezifischen Anwendung und den Betriebsbedingungen ab.
Ist der SD 551 ein Thyristor oder ein Transistor?
Der SD 551 ist ein Bipolartransistor. Genauer gesagt handelt es sich um einen NPN-Typ, der sich durch seine Steuerbarkeit über die Basis und seine Fähigkeit, hohe Ströme und Spannungen zu schalten, von einem Thyristor unterscheidet.
Welche Bandbreite kann der SD 551 typischerweise bedienen?
Der SD 551 ist als HF-Bipolartransistor für den Einsatz in Hochfrequenzbereichen konzipiert. Während spezifische Frequenzgrenzen vom genauen Anwendungsszenario und der Schaltungstopologie abhängen, ist er generell für Applikationen bis in den hohen MHz-Bereich optimiert.
Benötige ich spezielle Treiber-Schaltungen für den SD 551?
Für die Ansteuerung des SD 551 sind die Prinzipien der Bipolartransistor-Treiber-Schaltungen anzuwenden. Je nach Strombedarf der Basis und den Anforderungen der Schaltung kann eine einfache Stromquelle oder ein dedizierter Treiber-Transistor notwendig sein. Die Spezifikationen für die Basisströme sind den detaillierten Datenblättern zu entnehmen.
Gibt es Alternativen zum TO-3 Gehäuse für den SD 551?
Der SD 551 ist spezifisch für das TO-3 Gehäuse spezifiziert, welches für seine thermischen und mechanischen Eigenschaften in Hochleistungsanwendungen bekannt ist. Modifikationen oder alternative Gehäuseformate sind in der Regel nicht für dieses spezifische Modell verfügbar und würden die Leistungseigenschaften beeinflussen.
Ist dieser Transistor für den Einsatz in Audio-Verstärkern geeignet?
Ja, der SD 551 kann aufgrund seiner Leistungsfähigkeit und der hohen Spannungswerte auch in Hochleistungs-Audio-Verstärkern eingesetzt werden, insbesondere in den Ausgangsstufen, wo er die notwendige Leistung und Robustheit für die Wiedergabe von Audiosignalen bereitstellen kann.
