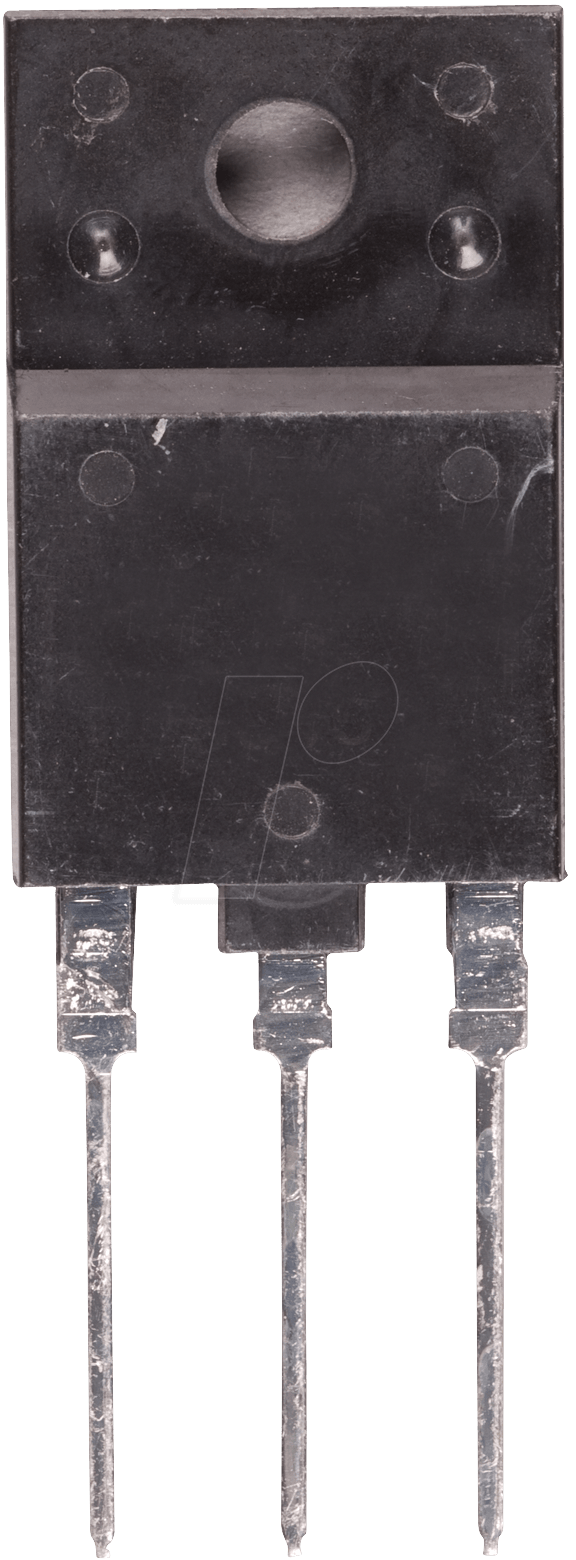

Leistungsstarker HF-Bipolartransistor SD 1548 für anspruchsvolle Elektronikprojekte
Benötigen Sie eine zuverlässige und leistungsfähige Komponente für Ihre Hochfrequenzanwendungen, die auch unter hoher Last stabil performt? Der SD 1548 – HF-Bipolartransistor, NPN, 600V, 10A, 50W, TO-3P(H)is ist die ideale Lösung für Entwickler und Ingenieure, die höchste Ansprüche an Spannungsfestigkeit, Strombelastbarkeit und thermische Stabilität stellen. Er überwindet die Limitierungen herkömmlicher Transistoren in Bezug auf Leistungsdichte und Betriebssicherheit.
Überlegene Leistung und Zuverlässigkeit des SD 1548
Im Vergleich zu Standard-Bipolartransistoren zeichnet sich der SD 1548 durch seine herausragenden Spezifikationen aus, die ihn zur überlegenen Wahl für kritische Anwendungen machen. Die hohe Spannungsfestigkeit von 600V ermöglicht den Einsatz in Systemen mit signifikanten Spannungsspitzen, während die Strombelastbarkeit von 10A auch für leistungshungrige Schaltungen ausreicht. Mit einer Verlustleistung von 50W und dem robusten TO-3P(H)is Gehäuse bietet dieser Transistor eine exzellente thermische Ableitung und damit eine erhöhte Zuverlässigkeit und Langlebigkeit selbst unter anspruchsvollen Betriebsbedingungen. Dies minimiert das Risiko von Ausfällen und gewährleistet einen stabilen Betrieb Ihrer elektronischen Systeme.
Kernmerkmale und Vorteile des SD 1548
- Hohe Spannungsfestigkeit: Mit 600V Nennspannung ist der SD 1548 ideal für Hochspannungsanwendungen und bietet eine robuste Leistung gegen Überspannungen.
- Erweiterte Strombelastbarkeit: Die kontinuierliche Strombelastbarkeit von 10A ermöglicht den Einsatz in leistungskritischen Schaltungen ohne Kompromisse bei der Effizienz.
- Signifikante Verlustleistung: Mit einer maximalen Verlustleistung von 50W ist er für Anwendungen konzipiert, bei denen eine effiziente Wärmeableitung entscheidend ist.
- Robustes TO-3P(H)is Gehäuse: Dieses Gehäuseformat gewährleistet eine ausgezeichnete thermische Anbindung und mechanische Stabilität, was für die Langlebigkeit des Bauteils unerlässlich ist.
- Optimierte Hochfrequenzeigenschaften: Speziell entwickelt für den Einsatz in HF-Schaltungen, minimiert er parasitäre Effekte und sorgt für eine klare Signalintegrität bei hohen Frequenzen.
- NPN-Technologie: Bietet eine etablierte und verlässliche Halbleitertechnologie für eine breite Palette von Schalt- und Verstärkeranwendungen.
- Erhöhte Systemstabilität: Durch seine Leistungsreserven und thermische Belastbarkeit trägt der SD 1548 maßgeblich zur Stabilität und Zuverlässigkeit komplexer elektronischer Systeme bei.
Technische Spezifikationen im Detail
Der SD 1548 repräsentiert Spitzenleistung im Bereich der Leistungshalbleiter für Hochfrequenzanwendungen. Seine Konstruktion und Materialwahl sind auf maximale Effizienz und Robustheit ausgelegt, um den Anforderungen moderner Elektronik gerecht zu werden.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | HF-Bipolartransistor |
| Technologie | NPN |
| Maximale Sperrspannung (VCEO) | 600 V |
| Maximale Kollektorstrom (IC) | 10 A |
| Maximale Verlustleistung (PD) | 50 W |
| Gehäuse | TO-3P(H)is |
| Betriebstemperaturbereich | Typisch -65°C bis +150°C (basierend auf TO-3P Gehäuse Spezifikationen) |
| Thermischer Widerstand (Gehäuse zu Kühlkörper) | Sehr gering, optimiert für effektive Wärmeableitung durch TO-3P(H)is Bauform. |
| Anwendungsbereiche | Leistungsverstärker, Schaltnetzteile, Hochfrequenzschaltungen, Industrieautomation, Telekommunikation. |
Konstruktion und Materialgüte für maximale Leistung
Das Design des SD 1548 konzentriert sich auf die Maximierung der elektrischen Leistung und die Gewährleistung einer außergewöhnlichen Haltbarkeit. Die Wahl der Halbleitermaterialien, die Dotierungsprofile und die interne Struktur sind präzise aufeinander abgestimmt, um die spezifizierten Spannungs- und Stromgrenzen zuverlässig zu erreichen und zu übertreffen. Die Verwendung von hochwertigen Halbleitermaterialien, oft basierend auf Silizium-Technologie mit optimierter Epitaxie, ermöglicht die hohe Spannungsfestigkeit bei gleichzeitiger Minimierung von Leckströmen und Durchbruchsverlusten. Die interne Metallisierung und die Bonddrähte sind so dimensioniert, dass sie die hohen Kollektorströme ohne übermäßigen Widerstand oder thermische Belastung leiten können. Der kritische Aspekt der Wärmeabfuhr wird durch das TO-3P(H)is Gehäuse adressiert. Dieses Gehäuse ist speziell dafür konzipiert, eine große Kontaktfläche zu einem externen Kühlkörper zu bieten, was eine effiziente Dissipation der im Betrieb entstehenden Verlustleistung ermöglicht. Die Materialauswahl für das Gehäuse selbst, typischerweise eine Kombination aus einer robusten Metallbasis und isolierenden Komponenten, gewährleistet sowohl elektrische Isolation als auch mechanische Festigkeit unter variierenden Umgebungsbedingungen. Diese durchdachte Konstruktion reduziert die Betriebstemperatur des Transistors, was direkt zu einer erhöhten Lebensdauer und einer verbesserten Zuverlässigkeit führt, insbesondere in Anwendungen mit hoher Leistungsdichte oder in Umgebungen mit erhöhten Umgebungstemperaturen.
Optimale Einsatzgebiete und Anwendungen
Der SD 1548 HF-Bipolartransistor findet aufgrund seiner herausragenden Leistungseigenschaften in einer Vielzahl von anspruchsvollen Elektronikanwendungen seinen Platz. Seine hohe Spannungsfestigkeit von 600V macht ihn prädestiniert für den Einsatz in Hochspannungsnetzteilen, Gleichspannungswandlern (DC/DC-Wandler) und Weide-Netzgeräten, wo er auch mit transienten Spannungsspitzen zuverlässig umgehen kann. In der Industrieautomation spielt er eine wichtige Rolle in Steuerungssystemen und Motorantrieben, wo die präzise und leistungsstarke Schaltung von Motoren und Aktoren gefordert ist. Die Eignung für Hochfrequenzanwendungen eröffnet Einsatzmöglichkeiten in Sendetechnik, HF-Leistungsverstärkern und drahtlosen Kommunikationssystemen, wo eine stabile Signalverarbeitung bei hohen Frequenzen essentiell ist. Telekommunikationsinfrastruktur profitiert ebenfalls von der Robustheit und Leistungsfähigkeit dieses Transistors in Basisstationen und Übertragungssystemen. Des Weiteren ist er eine bevorzugte Komponente für Forschung und Entwicklung im Bereich der Leistungselektronik, wo neue Schaltungskonzepte und Prototypen mit hohen Anforderungen an Komponentenleistung und -sicherheit realisiert werden.
FAQ – Häufig gestellte Fragen zu SD 1548 – HF-Bipolartransistor, NPN, 600V, 10A, 50W, TO-3P(H)is
Was sind die Hauptvorteile des SD 1548 gegenüber einem Standard-Transistor?
Der Hauptvorteil des SD 1548 liegt in seiner signifikant höheren Spannungsfestigkeit (600V vs. typisch 400V bei Standardmodellen), seiner höheren Strombelastbarkeit (10A vs. oft 5A) und seiner höheren maximalen Verlustleistung (50W vs. oft 25W). Dies ermöglicht den Einsatz in leistungskritischeren und Hochspannungsanwendungen mit erhöhter Zuverlässigkeit und Lebensdauer.
Ist der SD 1548 für den Einsatz in Schaltnetzteilen geeignet?
Ja, der SD 1548 ist hervorragend für den Einsatz in Schaltnetzteilen geeignet, insbesondere in solchen, die höhere Spannungen und Ströme verarbeiten müssen. Seine schnelle Schaltgeschwindigkeit und hohe Verlustleistung machen ihn zu einer effizienten Wahl für die Primär- und Sekundärseiten von Netzteilen.
Welche Kühlungsmaßnahmen sind für den SD 1548 empfehlenswert?
Aufgrund seiner Verlustleistung von 50W ist eine effektive Kühlung zwingend erforderlich. Die Verwendung eines geeigneten Kühlkörpers, der an das TO-3P(H)is Gehäuse montiert wird, ist essentiell. Die Auswahl des Kühlkörpers hängt von der genauen Applikation, der Umgebungstemperatur und der tatsächlichen Verlustleistung ab.
Kann der SD 1548 auch für Audio-Verstärker verwendet werden?
Während der SD 1548 für Hochfrequenzanwendungen konzipiert ist, kann er aufgrund seiner Leistungsreserven und seiner NPN-Technologie auch in Hi-Fi-Audio-Endstufen eingesetzt werden, insbesondere in Anwendungen, die hohe Ausgangsleistungen und eine gute thermische Stabilität erfordern. Seine HF-Eigenschaften sind für reine Audio-Anwendungen nicht primär ausschlaggebend, aber seine Leistungsparameter sind vorteilhaft.
Ist das TO-3P(H)is Gehäuse mit anderen TO-3P Varianten kompatibel?
Das TO-3P(H)is Gehäuse teilt die grundlegenden Abmessungen und Pin-Konfigurationen mit Standard-TO-3P Gehäusen, was eine gute Kompatibilität gewährleistet. Spezifische thermische und mechanische Eigenschaften können variieren, daher ist es ratsam, die genauen Spezifikationen im Datenblatt zu vergleichen.
Welche typischen Anwendungen fallen unter „Hochfrequenzanwendungen“ für diesen Transistor?
Hochfrequenzanwendungen umfassen hierbei typischerweise Schaltungen, die im Bereich von Kilohertz bis in den niedrigen Megahertz-Bereich arbeiten. Dazu gehören HF-Leistungsverstärker für Sender, Hochfrequenz-Schaltregler, HF-Generatoren und bestimmte Arten von Kommunikationssystemen.
Welche externen Schutzschaltungen werden für den SD 1548 empfohlen?
Je nach Anwendung sind externe Schutzschaltungen wie schnellauslösende Sicherungen zum Schutz vor Überstrom, Überspannungsableiter (z.B. Varistoren) zur Abwehr von Netztransienten und ggf. snubber-Schaltungen zur Reduzierung von Schaltbelastungen empfehlenswert. Eine sorgfältige Auslegung der umgebenden Schaltung ist entscheidend für die Langlebigkeit des Transistors.
