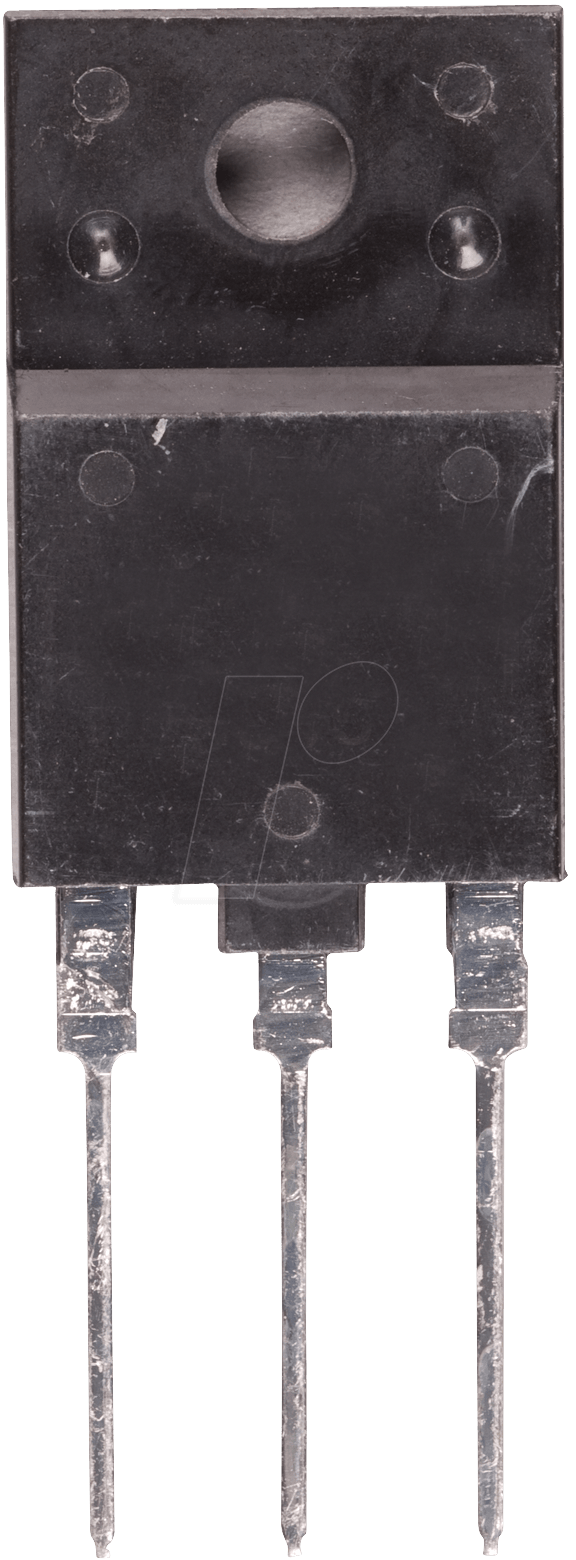

SD 1546 – Hochspannungs-HF-Bipolartransistor für anspruchsvolle Schaltungen
Benötigen Sie eine zuverlässige und leistungsstarke Komponente für Ihre Hochfrequenzanwendungen, die auch unter hoher Last stabil arbeitet? Der SD 1546 ist ein NPN-Bipolartransistor, der speziell für den Einsatz in anspruchsvollen Schaltungen entwickelt wurde, bei denen hohe Spannungsfestigkeit und präzise Signalverarbeitung gefragt sind. Er ist die ideale Wahl für Ingenieure und Techniker im Bereich der Leistungselektronik, Telekommunikation und industriellen Automatisierung, die eine robuste Lösung für Schalt- und Verstärkeranwendungen suchen.
Überlegene Leistung und Zuverlässigkeit des SD 1546
Der SD 1546 zeichnet sich durch seine herausragende Kombination aus hoher Spannungsfestigkeit (600V) und hoher Strombelastbarkeit (6A) aus, gepaart mit einer Leistungsdissipation von 50W. Diese Spezifikationen positionieren ihn deutlich über Standard-HF-Transistoren, die oft Kompromisse bei einzelnen Parametern eingehen müssen. Die NPN-Bauweise sorgt für eine effiziente Steuerung und schnelle Schaltzeiten, während das TO-3P(H)is-Gehäuse eine exzellente Wärmeableitung ermöglicht und somit die Langlebigkeit und Zuverlässigkeit auch bei kontinuierlichem Betrieb unter hoher Beanspruchung gewährleistet. Im Gegensatz zu einfacheren Transistoren ermöglicht der SD 1546 die Realisierung von Schaltungen mit höherer Effizienz und geringeren Verlusten, was ihn zur überlegenen Wahl für anspruchsvolle technische Herausforderungen macht.
Anwendungsbereiche und technische Merkmale
Der SD 1546 ist ein vielseitiger Leistungstransistor, der sich für eine breite Palette von Hochfrequenzanwendungen eignet. Seine Fähigkeit, hohe Spannungen und Ströme zu schalten, macht ihn prädestiniert für:
- Schaltnetzteile (SMPS): Effiziente Wandlung von Netzspannung in stabilisierte Gleichspannung, insbesondere in Hochleistungsanwendungen.
- HF-Leistungsverstärker: Verstärkung von Hochfrequenzsignalen in Sende- und Empfangssystemen, wo Linearität und Leistungsabgabe entscheidend sind.
- Industrielle Steuerungen: Zuverlässiges Schalten von Lasten in automatisierten Fertigungsprozessen und Motorsteuerungen.
- Wechselrichter und Umrichter: Steuerung von Energieflüssen in Stromversorgungs- und Wandlersystemen.
- PFC-Schaltungen (Power Factor Correction): Verbesserung des Leistungsfaktors in Netzteilen zur Reduzierung von Blindleistung.
Die NPN-Charakteristik ermöglicht eine einfache Ansteuerung über eine positive Basisspannung und bietet eine hohe Stromverstärkung (hFE). Die spezielle Konstruktion des Transistors minimiert parasitäre Kapazitäten und Induktivitäten, was für einen effizienten Betrieb im Hochfrequenzbereich unerlässlich ist. Das TO-3P(H)is-Gehäuse ist für seine Robustheit und hervorragenden thermischen Eigenschaften bekannt. Es ermöglicht eine einfache Montage auf Kühlkörpern und trägt so zur Reduzierung der Sperrschichttemperatur bei, was die MTBF (Mean Time Between Failures) signifikant erhöht.
Konstruktion und Materialeigenschaften
Die interne Struktur des SD 1546 Bipolartransistors basiert auf modernsten Halbleitertechnologien. Die Dotierung der Siliziumbasis und des Emitters ist präzise kontrolliert, um optimale elektrische Eigenschaften zu erzielen. Der Kollektor ist für die Aufnahme hoher Spannungen ausgelegt, was durch eine angepasste Schichtdicke und Reinheit des Halbleitermaterials erreicht wird. Die metallischen Anschlüsse sind auf geringen Übergangswiderstand und hohe Stromtragfähigkeit optimiert. Das TO-3P(H)is-Gehäuse selbst besteht aus einem robusten thermisch leitfähigen Kunststoff (oft mit keramischen oder metallischen Versteifungen), der eine ausgezeichnete elektrische Isolation und mechanische Stabilität bietet. Die interne Verdrahtung zwischen dem Halbleiterchip und den externen Anschlüssen verwendet hochreine Bonddrähte (z.B. Gold oder Kupfer), um Signalverluste zu minimieren und die Zuverlässigkeit zu maximieren. Die Wärmeleitpaste, die bei der Montage auf einen Kühlkörper verwendet wird, ergänzt die passive Kühlung und stellt sicher, dass die Wärme effektiv abgeführt wird.
Sicherheit und thermische Überlegungen
Die hohe Spannungsfestigkeit von 600V macht den SD 1546 zu einer sicheren Wahl für Anwendungen, die Netzspannung oder hohe DC-Spannungen umwandeln. Die integrierte Leistungsdissipation von 50W erfordert jedoch eine sorgfältige Betrachtung der Kühlung. Ohne ausreichende Kühlung kann die Sperrschichttemperatur ansteigen und die Lebensdauer des Transistors verkürzen oder zu einem Ausfall führen. Die Verwendung eines geeigneten Kühlkörpers ist daher unerlässlich, um die maximale Sperrschichttemperatur von typischerweise 150°C nicht zu überschreiten. Die thermische Impedanz zwischen Sperrschicht und Gehäuse sowie zwischen Gehäuse und Kühlkörper sind kritische Parameter für die Auslegung von Kühlsystemen. Bei der Installation sind die richtigen Montagemethoden und die Verwendung von Wärmeleitpaste entscheidend, um einen optimalen thermischen Kontakt zu gewährleisten.
Vergleich und technische Spezifikationen
| Eigenschaft | Spezifikation |
|---|---|
| Transistortyp | NPN Bipolartransistor |
| Maximale Sperrspannung (VCEO) | 600V |
| Maximaler Kollektorstrom (IC) | 6A |
| Maximale Verlustleistung (PTOT) | 50W |
| Gehäuseform | TO-3P(H)is |
| Betriebstemperaturbereich | -55°C bis +150°C (typisch) |
| Stromverstärkung (hFE) | Typische Werte liegen im Bereich von 50-200, abhängig von Kollektorstrom und Spannung. |
| Schaltgeschwindigkeit (Turn-on/Turn-off Time) | Sehr schnell, optimiert für HF-Anwendungen (spezifische Werte sind datenblattabhängig). |
| Anwendung | HF-Schaltungen, Leistungselektronik, Schaltnetzteile, Verstärker. |
Häufig gestellte Fragen (FAQ) zu SD 1546 – HF-Bipolartransistor, NPN, 600V, 6A, 50W, TO-3P(H)is
Was sind die Hauptvorteile des SD 1546 gegenüber Standard-HF-Transistoren?
Der SD 1546 bietet eine überlegene Kombination aus hoher Spannungsfestigkeit (600V) und Strombelastbarkeit (6A) bei gleichzeitig hoher Leistungsdissipation (50W). Dies ermöglicht den Einsatz in anspruchsvolleren Schaltungen, wo Standardkomponenten an ihre Grenzen stoßen würden, und führt zu höherer Effizienz und Zuverlässigkeit.
In welchen Anwendungen ist der SD 1546 besonders gut geeignet?
Der Transistor eignet sich hervorragend für Schaltnetzteile (SMPS), HF-Leistungsverstärker, industrielle Steuerungen, Wechselrichter, Umrichter und PFC-Schaltungen, bei denen hohe Spannungen und Ströme sicher und effizient geschaltet werden müssen.
Welche Rolle spielt das TO-3P(H)is-Gehäuse für die Leistung des Transistors?
Das TO-3P(H)is-Gehäuse ist für seine exzellente Wärmeableitung bekannt. Dies ist entscheidend für Leistungstransistoren wie den SD 1546, da es ermöglicht, die Sperrschichttemperatur niedrig zu halten und somit die Lebensdauer und Zuverlässigkeit des Bauteils auch unter hoher Last zu gewährleisten.
Ist eine zusätzliche Kühlung für den SD 1546 notwendig?
Ja, aufgrund der Leistungsdissipation von 50W ist die Verwendung eines geeigneten Kühlkörpers unerlässlich, um die maximale Sperrschichttemperatur von typischerweise 150°C nicht zu überschreiten. Die Auslegung des Kühlkörpers sollte auf die spezifischen Betriebsbedingungen abgestimmt sein.
Kann der SD 1546 für niedrige Frequenzen verwendet werden, oder ist er ausschließlich für HF-Anwendungen gedacht?
Obwohl der Transistor speziell für HF-Anwendungen optimiert ist, kann er aufgrund seiner robusten Spezifikationen auch für leistungselektronische Schaltungen bei niedrigeren Frequenzen eingesetzt werden, sofern die Schaltgeschwindigkeitsanforderungen erfüllt sind.
Wie wirkt sich die NPN-Bauweise auf die Funktionalität des SD 1546 aus?
Die NPN-Bauweise bedeutet, dass der Transistor durch eine positive Spannung am Basisanschluss gesteuert wird. Dies ist eine gängige und effiziente Methode zur Steuerung von Bipolartransistoren und ermöglicht eine hohe Stromverstärkung, was für die Ansteuerung von größeren Lastströmen vorteilhaft ist.
Wo finde ich detaillierte elektrische Kennlinien und spezifische Daten für den SD 1546?
Detaillierte elektrische Kennlinien, genaue Spezifikationen wie Schaltzeiten, maximale Strom- und Spannungsbereiche unter verschiedenen Bedingungen sowie thermische Daten sind im offiziellen Datenblatt des Herstellers zu finden. Dieses sollte idealerweise auf der Produktseite des jeweiligen Elektronik-Shops verlinkt sein.
