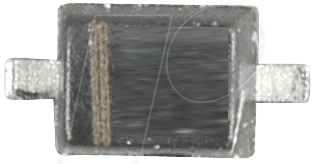

SD 103BW – Schottkydiode für Effizienz und Zuverlässigkeit in Ihrer Schaltung
Benötigen Sie eine leistungsstarke und äußerst effiziente Gleichrichterlösung für Ihre elektronischen Schaltungen? Die SD 103BW Schottkydiode mit ihren spezifischen Merkmalen ist die ideale Wahl für Entwickler und Technikprofis, die Wert auf geringe Verluste und schnelle Schaltzeiten legen. Ob in der Energieversorgung, der Signalverarbeitung oder in komplexen Schaltungsdesigns – diese Diode bietet die Performance, die Sie für anspruchsvolle Anwendungen benötigen.
Überlegene Leistung: Die Vorteile der SD 103BW Schottkydiode
Die SD 103BW Schottkydiode zeichnet sich durch eine Reihe von entscheidenden Merkmalen aus, die sie von herkömmlichen Siliziumdioden abheben. Ihr geringer Vorwärtsspannungsabfall minimiert Leistungsverluste, was besonders in energieeffizienten Designs von unschätzbarem Wert ist. Dies führt zu einer reduzierten Wärmeentwicklung und ermöglicht kompaktere Kühllösungen oder den Verzicht auf zusätzliche Kühlkörper. Weiterhin ermöglicht die hohe Sperrschichtkapazität und die schnelle Reaktionszeit die Verarbeitung von Hochfrequenzsignalen mit minimaler Verzerrung und Latenz.
Anwendungsbereiche und technische Exzellenz
Die SD 103BW Schottkydiode findet aufgrund ihrer herausragenden Eigenschaften breite Anwendung in verschiedenen Bereichen der Elektronik. Ihre Fähigkeit, hohe Ströme bei niedriger Vorwärtsspannung zu schalten, prädestiniert sie für den Einsatz in Spannungsreglerschaltungen, insbesondere in der Auskopplung nach Schaltreglern, wo sie die Effizienz maßgeblich steigert. Ebenso bewährt sie sich in der Netzteiltechnik, als Freilaufdiode in pulsweitenmodulierten Systemen oder zur Verpolungssicherung. Die SOD-123-Gehäuseform bietet zudem eine ausgezeichnete Integrationsfähigkeit in SMD-bestückte Schaltungen und ermöglicht automatisierte Fertigungsprozesse.
Detaillierte Spezifikationen der SD 103BW
Die technische Präzision der SD 103BW Schottkydiode wird durch ihre detaillierten Spezifikationen unterstrichen. Die maximale Sperrspannung von 30 Volt bietet ausreichend Spielraum für eine Vielzahl von Applikationen, während der maximale Gleichrichtersstrom von 0,35 Ampere einen soliden Betrieb ermöglicht. Die charakteristische niedrige Vorwärtsspannung minimiert Energieverluste und trägt zur Gesamteffizienz des Systems bei. Die Diode ist für den Betrieb in einem erweiterten Temperaturbereich ausgelegt, was ihre Zuverlässigkeit unter verschiedenen Umgebungsbedingungen gewährleistet.
Hervorragende Materialeigenschaften und Konstruktion
Die Leistung und Langlebigkeit einer Schottkydiode werden maßgeblich durch die verwendeten Materialien und die präzise Fertigung bestimmt. Bei der SD 103BW kommen hochwertige Halbleitermaterialien zum Einsatz, die speziell für die Eigenschaften von Schottky-Übergängen optimiert sind. Die reduzierte thermische Beständigkeit und die geringe Rekombinationsrate im p-n-Übergang sind entscheidende Faktoren für die niedrige Vorwärtsspannung und die schnelle Schaltzeit. Die robuste Konstruktion im SOD-123-Gehäuse gewährleistet mechanische Stabilität und eine gute thermische Anbindung an die Leiterplatte, was eine effektive Wärmeableitung unterstützt.
Technische Merkmale im Überblick
- Geringer Vorwärtsspannungsabfall: Reduziert Leistungsverluste und Wärmeentwicklung.
- Schnelle Schaltzeiten: Ideal für Hochfrequenzanwendungen und pulsweitenmodulierte Schaltungen.
- Hohe Effizienz: Trägt zur Energieeinsparung und längeren Lebensdauer von Geräten bei.
- Kompaktes SOD-123-Gehäuse: Ermöglicht platzsparende SMD-Bestückung und automatisierte Fertigung.
- Zuverlässige Sperrspannung: 30 V bieten Sicherheit für viele Standardanwendungen.
- Solider Gleichrichtersstrom: 0,35 A sind für diverse Schaltungsdesigns ausreichend.
Produkt-Eigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Typische Vorwärtsspannung (bei 0,35 A) | Sehr geringer Wert, typisch für Schottkydioden, was zu minimalen Verlusten führt. Präzise Angabe hängt von spezifischer Kennlinie ab, aber deutlich unter Siliziumdioden. |
| Maximale Sperrspannung (VRRM) | 30 V – geeignet für viele gängige Niederspannungsanwendungen. |
| Maximaler Gleichrichtersstrom (IF(AV)) | 0,35 A – ermöglicht den Einsatz in moderaten Stromkreisen. |
| Gehäuse-Typ | SOD-123 – Ein sehr gängiges und platzsparendes Gehäuse für Oberflächenmontage. |
| Sperrschichtkapazität | Optimiert für schnelle Schaltvorgänge, was für Hochfrequenzanwendungen von Vorteil ist. |
| Betriebstemperaturbereich | Erweiterter Bereich, der Zuverlässigkeit auch unter wechselnden Umgebungsbedingungen sicherstellt (typischerweise -55°C bis +125°C, spezifische Datenblätter konsultieren). |
| Anwendungsschwerpunkte | Energieeffiziente Netzteile, DC/DC-Wandler, Verpolungsschutz, Signalgleichrichtung in HF-Schaltungen. |
FAQ – Häufig gestellte Fragen zu SD 103BW – Schottkydiode, 30 V, 0,35 A, SOD-123
Was unterscheidet eine Schottkydiode von einer Standard-Siliziumdiode?
Der Hauptunterschied liegt im Materialübergang. Eine Schottkydiode nutzt einen Metall-Halbleiter-Übergang (Schottky-Kontakt), während Standard-Siliziumdioden einen p-n-Halbleiter-Übergang verwenden. Dies führt bei Schottkydioden zu einem deutlich geringeren Vorwärtsspannungsabfall und schnelleren Schaltzeiten.
In welchen Anwendungen ist der geringe Vorwärtsspannungsabfall der SD 103BW besonders vorteilhaft?
Der geringe Vorwärtsspannungsabfall ist entscheidend in energieeffizienten Anwendungen wie Schaltnetzteilen, Solarreglern oder überall dort, wo Energieverluste minimiert werden müssen, um die Effizienz zu steigern und die Wärmeentwicklung zu reduzieren.
Kann die SD 103BW auch für höhere Ströme verwendet werden?
Die SD 103BW ist für einen maximalen Gleichrichtersstrom von 0,35 A spezifiziert. Für höhere Stromanforderungen sollten Dioden mit entsprechend höheren Stromratings, wie beispielsweise die SD 104BW oder ähnliche Modelle mit größerem Gehäuse, in Betracht gezogen werden.
Ist die SD 103BW für Hochfrequenzanwendungen geeignet?
Ja, die schnellen Schaltzeiten und die geringe Sperrschichtkapazität machen die SD 103BW ideal für viele Hochfrequenzanwendungen, bei denen schnelle Signalverarbeitung und minimale Laufzeitverzögerungen erforderlich sind.
Welche Vorteile bietet das SOD-123-Gehäuse für die Leiterplattenmontage?
Das SOD-123-Gehäuse ist ein sehr gängiges Surface Mount Device (SMD)-Gehäuse. Es ermöglicht eine platzsparende Bestückung auf der Leiterplatte, unterstützt automatisierte Bestückungsprozesse und bietet eine gute thermische Anbindung für die Wärmeableitung.
Was bedeutet die Sperrspannung von 30 V für die Anwendung?
Die maximale Sperrspannung von 30 V gibt die höchste Spannung an, die die Diode in Sperrrichtung aushalten kann, ohne durchzuschlagen. Für die meisten Niederspannungsanwendungen ist dieser Wert mehr als ausreichend.
Wie unterscheidet sich die thermische Leistung der SD 103BW von anderen Dioden?
Durch den geringeren Vorwärtsspannungsabfall erzeugt die SD 103BW weniger Wärme unter Last im Vergleich zu Standard-Siliziumdioden mit ähnlichem Stromrating. Dies reduziert die Notwendigkeit für aufwändige Kühlkörper und verbessert die Gesamteffizienz des Systems.
