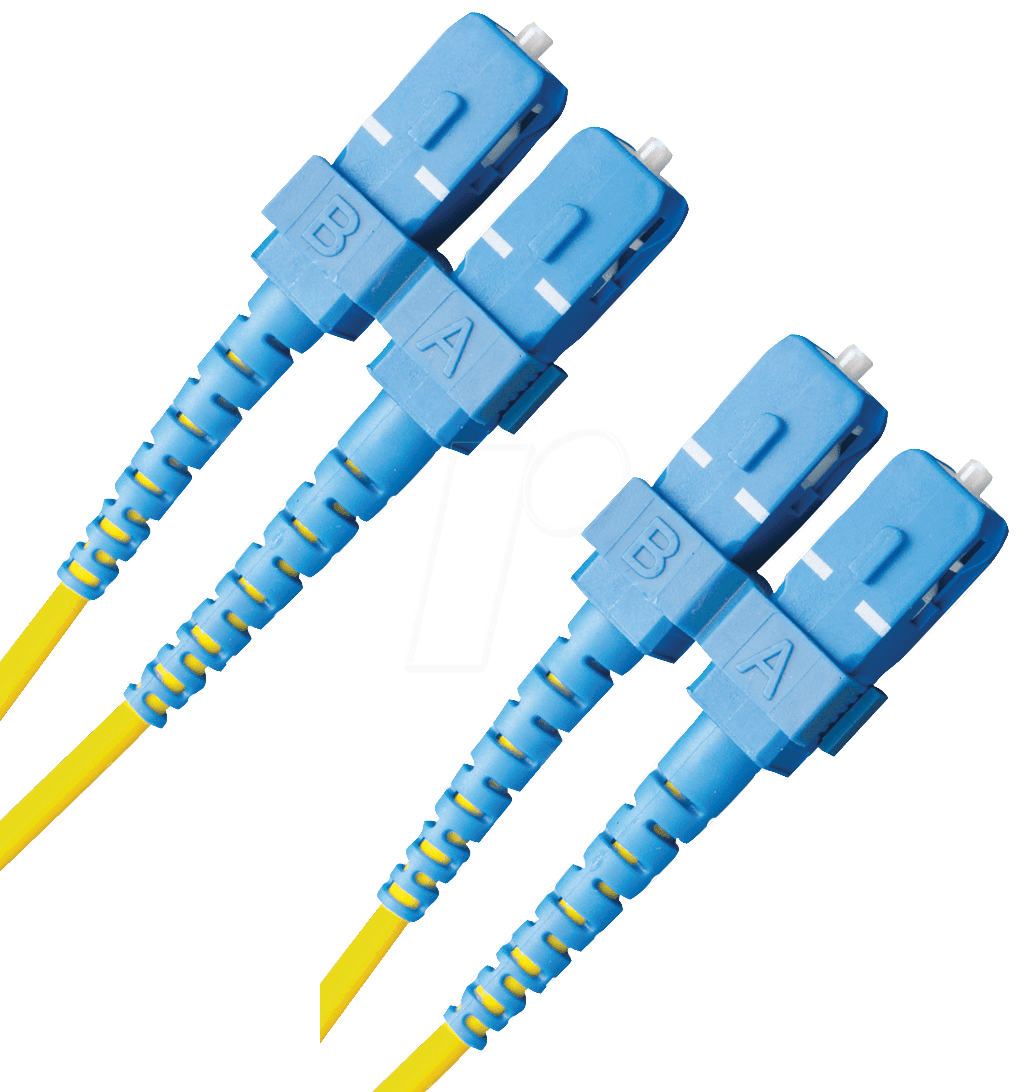

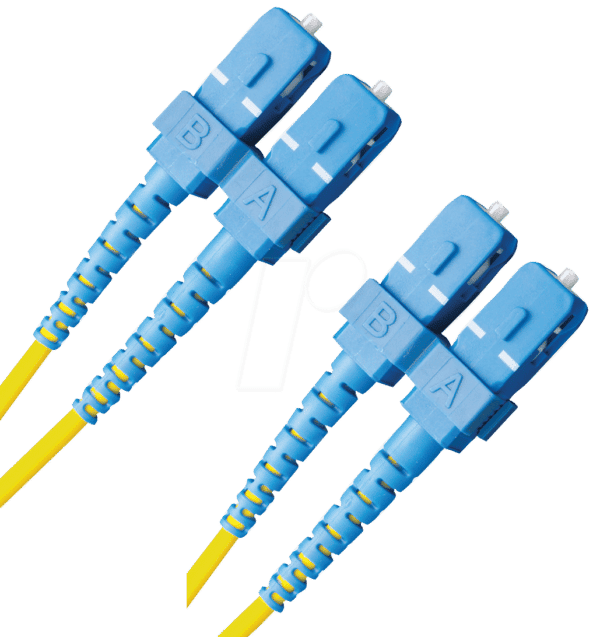

Zuverlässige Netzwerkverbindungen mit dem SC-SC OS1/OS2 Duplex-Glasfaserkabel 20 Meter
Benötigen Sie eine stabile und leistungsfähige Verbindung für Ihre anspruchsvollen Netzwerkanwendungen? Das SCSC09DYE20 – SC-SC SM OS1/OS2 DUPLEX 20M – 09/125um ist die ideale Lösung für professionelle Anwender, die höchste Ansprüche an Bandbreite, Signalintegrität und Zuverlässigkeit stellen. Dieses hochwertige Duplex-Glasfaserkabel optimiert die Datenübertragung in Rechenzentren, Serverräumen, Unternehmensnetzwerken und bei der Anbindung von leistungsintensiven Geräten, wo herkömmliche Kupferkabel an ihre Grenzen stoßen.
Überlegene Leistung durch Singlemode OS2 Technologie
Im Vergleich zu Multimode-Fasern bietet die Singlemode-Technologie (SM) des OS2-Standards erhebliche Vorteile. Sie minimiert Dispersionseffekte, insbesondere die chromatische Dispersion, die bei höheren Bandbreiten und längeren Distanzen zu Signalverlusten führen kann. Dies resultiert in einer deutlich höheren Übertragungsqualität, gesteigerter Bandbreite und ermöglicht den Einsatz über wesentlich größere Entfernungen, ohne Kompromisse bei der Signalintegrität eingehen zu müssen. Die 09/125µm Spezifikation gibt präzise den Kerndurchmesser (9µm) und den Manteldurchmesser (125µm) der Glasfaser an, was für die optimierte Lichtleitung unerlässlich ist.
Detaillierte Merkmale und Vorteile des SCSC09DYE20 – SC-SC SM OS1/OS2 DUPLEX 20M – 09/125um
- Hohe Bandbreite: Ermöglicht die Übertragung von Datenraten im Gigabit- und sogar Terabit-Bereich, essentiell für moderne Netzwerkinfrastrukturen.
- Geringe Dämpfung: Die OS2-Spezifikation garantiert minimale Signalverluste über die gesamte Kabellänge von 20 Metern, was eine zuverlässige Datenübertragung sicherstellt.
- Lange Distanzen: Singlemode-Fasern sind für Übertragungsstrecken von mehreren Kilometern ausgelegt, was das Kabel auch für komplexere Netzwerkarchitekturen qualifiziert.
- Zukunftssicherheit: Die OS2-Technologie ist für zukünftige Geschwindigkeitssteigerungen und technologische Entwicklungen gerüstet und schützt Ihre Investition.
- Hohe Zuverlässigkeit: Reduziert Fehlerquoten und Ausfallzeiten im Netzwerk durch exzellente Signalqualität.
- Robustes Design: Konzipiert für den professionellen Einsatz, bietet es Widerstandsfähigkeit gegenüber Umwelteinflüssen und mechanischer Belastung.
- Plug-and-Play-Installation: Die vorkonfektionierten SC-Stecker ermöglichen eine schnelle und unkomplizierte Installation ohne spezielles Werkzeug oder Fachkenntnisse.
- Duplex-Betrieb: Die Duplex-Bauweise mit zwei Fasern ermöglicht gleichzeitige Sende- und Empfangsdatenströme, was die Effizienz des Netzwerks maximiert.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Glasfaser-Patchkabel |
| Steckertyp (beidseitig) | SC (Subscriber Connector) |
| Fasertyp | Singlemode (SM) |
| Fasernorm | OS1/OS2 |
| Kabelkonfiguration | Duplex (2 Fasern) |
| Faserdurchmesser (Kern/Mantel) | 9µm / 125µm |
| Kabeldurchmesser (Mantel) | Standardisiert, typischerweise ca. 3mm für robuste Mantelmaterialien |
| Kabellänge | 20 Meter |
| Dämpfung pro Kilometer (typisch für OS2) | ≤ 0.35 dB bei 1310nm, ≤ 0.20 dB bei 1550nm |
| Rückflussdämpfung (typisch für SC-Stecker) | ≥ 45 dB (UPC) / ≥ 60 dB (APC) |
| Zugfestigkeit (max.) | Ca. 50-100 N, abhängig vom Kabelmantelmaterial |
| Biegeradius (minimal) | Ca. 10x Kabeldurchmesser (statisch), 20x Kabeldurchmesser (dynamisch) |
| Temperaturbereich (Betrieb) | -20°C bis +70°C |
| Anwendungsbereiche | Rechenzentren, Backbone-Verbindungen, Langstreckenübertragung, High-Speed-Netzwerke, Spleiß- und Patchfelder |
| Farbe des Kabels | Typischerweise Gelb für Singlemode-Kabel |
Material und Konstruktion für Langlebigkeit
Das SCSC09DYE20 – SC-SC SM OS1/OS2 DUPLEX 20M – 09/125um zeichnet sich durch eine sorgfältige Materialauswahl und Konstruktion aus, die für optimale Leistung und Langlebigkeit ausgelegt ist. Der Kern der Glasfaser besteht aus hochreinem Siliziumdioxid, das für eine präzise Lichtführung mit minimalen Verlusten sorgt. Der Mantel (Cladding) um den Kern herum reflektiert das Licht zurück in den Kern und verhindert so dessen Entweichen. Die Fasern sind von einer Primärbeschichtung (Coating) geschützt, die sie vor mechanischer Beschädigung schützt und ihre Flexibilität erhöht. Für die Duplex-Konfiguration sind die beiden Fasern in einem gemeinsamen Kabelmantel vereint, der typischerweise aus flammhemmenden und robusten Materialien wie LSZH (Low Smoke Zero Halogen) oder PVC gefertigt ist. Dieser Mantel schützt die empfindlichen Fasern vor Umwelteinflüssen wie Feuchtigkeit, Staub und mechanischer Beanspruchung. Die hochwertigen SC-Stecker sind präzise gefertigt und mit keramischen Ferrule ausgestattet, die für eine exakte Ausrichtung der Fasern und eine minimale Rückflussdämpfung sorgen. Die Verwendung von UPC (Ultra Physical Contact) oder APC (Angled Physical Contact) Polituren bei den Steckern wird je nach Anforderungsprofil gewählt, um die Signalqualität weiter zu optimieren.
Anwendungsbereiche: Wo höchste Leistung gefragt ist
Die Einsatzmöglichkeiten des SCSC09DYE20 – SC-SC SM OS1/OS2 DUPLEX 20M – 09/125um sind vielfältig und erstrecken sich über alle Bereiche, in denen eine unkompromittierte Datenübertragung unerlässlich ist:
- Rechenzentren (Data Centers): Zur Verbindung von Servern, Storage-Systemen und Netzwerk-Switches. Die hohe Bandbreite und geringe Latenz sind entscheidend für die Performance von virtualisierten Umgebungen und Cloud-Services.
- Telekommunikationsnetze: Als Backbone-Verbindungen in metropolitanen und regionalen Netzen, zur Anbindung von Basisstationen (FTTB/FTTH) und zur Überbrückung großer Distanzen.
- Unternehmensnetzwerke: Zur Vernetzung von Gebäuden, Stockwerken oder zur Anbindung von High-Performance-Workstations und dedizierten Servern.
- Medizintechnik: In Umgebungen, wo höchste Datenintegrität und schnelle Übertragung für bildgebende Verfahren oder Echtzeit-Monitoring erforderlich sind.
- Industrielle Automatisierung: Zur Steuerung komplexer Maschinen und Anlagen, bei denen Echtzeit-Kommunikation und hohe Störfestigkeit gefragt sind.
- Forschung und Entwicklung: In Laboren und Forschungseinrichtungen für anspruchsvolle Simulations- und Analysezwecke.
Die 20-Meter-Länge bietet eine flexible Reichweite für gängige Patch- und Verbindungsszenarien, ohne unnötigen Kabelsalat oder übermäßigen Signalverlust, der bei zu langen Kabeln auftreten könnte. Die Duplex-Ausführung gewährleistet eine bidirektionale Kommunikation, was für viele moderne Protokolle und Anwendungen zwingend erforderlich ist.
Häufig gestellte Fragen zu SCSC09DYE20 – SC-SC SM OS1/OS2 DUPLEX 20M – 09/125um
Was bedeutet OS1/OS2 bei Glasfaserkabeln?
OS1 und OS2 sind Standards für Singlemode-Glasfaserkabel. OS1 ist ein älterer Standard, während OS2 die aktuellere und strengere Norm ist. OS2-Kabel bieten typischerweise eine geringere Dämpfung über größere Distanzen und sind für höhere Bandbreiten ausgelegt. Beide sind für die 9µm Kern- und 125µm Manteldurchmesser spezifiziert, aber OS2-Kabel werden unter strengeren Spezifikationen hergestellt, um Leistungsvorteile zu erzielen.
Worin unterscheidet sich ein Singlemode-Kabel von einem Multimode-Kabel?
Der Hauptunterschied liegt im Kerndurchmesser. Singlemode-Kabel (wie OS1/OS2) haben einen sehr kleinen Kerndurchmesser (9µm), der nur einen Lichtstrahl (Modus) leitet. Dies minimiert Dispersionseffekte und ermöglicht höhere Bandbreiten über weite Strecken. Multimode-Kabel haben einen größeren Kerndurchmesser (typischerweise 50µm oder 62.5µm), der mehrere Lichtstrahlen gleichzeitig leitet, was zu mehr Dispersion und damit zu Reichweitenbeschränkungen führt.
Warum ist die Duplex-Konfiguration wichtig?
Die Duplex-Konfiguration besteht aus zwei separaten Fasern, die eine gleichzeitige Datenübertragung in beide Richtungen ermöglichen (Senden und Empfangen). Dies ist für die meisten modernen Netzwerkprotokolle und Anwendungen, die eine bidirektionale Kommunikation erfordern, unerlässlich, um die Netzwerkinfrastruktur effizient zu nutzen.
Was bedeutet die Angabe 09/125µm?
Diese Angabe bezieht sich auf die physikalischen Dimensionen der Glasfaser. Die erste Zahl (09µm) ist der Durchmesser des Glasfaserkerns, durch den das Licht geleitet wird. Die zweite Zahl (125µm) ist der Durchmesser des Mantels (Cladding), der den Kern umgibt und das Licht im Kern reflektiert. Dies ist die Standardgröße für Singlemode-Fasern.
Welche Vorteile bietet das SC-Steckertyp?
Der SC-Stecker ist ein weit verbreiteter, push-pull verriegelnder Glasfaserstecker. Er ist robust, einfach zu bedienen und bietet eine gute mechanische Stabilität. SC-Stecker eignen sich hervorragend für hohe Dichte-Umgebungen und bieten eine zuverlässige Verbindung mit geringer Verlustleistung, insbesondere wenn sie mit entsprechenden Polituren (UPC oder APC) versehen sind.
Ist dieses Kabel für den Einsatz in rauen Umgebungen geeignet?
Die Robustheit hängt primär vom Kabelmantel ab. Wenn das Kabel mit einem LSZH- (Low Smoke Zero Halogen) oder einem vergleichbar widerstandsfähigen Material ausgestattet ist, bietet es eine gute Beständigkeit gegen Umwelteinflüsse wie Hitze, Kälte und mechanische Beanspruchung. Für extrem anspruchsvolle industrielle Umgebungen sind spezielle Armierungen erhältlich, diese sind jedoch nicht standardmäßig bei diesem Modell impliziert.
Wie unterscheidet sich die Rückflussdämpfung (Return Loss) von UPC und APC Steckern?
Die Rückflussdämpfung gibt an, wie viel Licht vom Stecker reflektiert wird. UPC (Ultra Physical Contact) Stecker haben eine leicht gekrümmte Oberfläche und reflektieren weniger Licht als ältere PC-Stecker. APC (Angled Physical Contact) Stecker haben eine angeschrägte Oberfläche, die reflektiertes Licht in den Mantel ablenkt und somit eine sehr hohe Rückflussdämpfung (besser als 60 dB) erzielt. APC-Stecker sind besonders wichtig für Anwendungen wie RF-Übertragung oder bei langen Distanzen, wo Reflexionen problematisch sein können.
