Schiebeschalter: Präzision und Zuverlässigkeit für jede Anwendung
In unserem Sortiment finden Sie eine umfassende Auswahl an Schiebeschaltern, die höchste Ansprüche an Funktionalität, Langlebigkeit und Sicherheit erfüllen. Ob für industrielle Steuerungen, professionelle Audio-/Video-Systeme, Haushaltsgeräte oder anspruchsvolle Elektronikprojekte – wir bieten die passende Lösung. Unsere Kategorie wurde sorgfältig zusammengestellt, um Ingenieuren, Technikern, Hobbyisten und Einkäufern die besten Optionen für präzise Schaltvorgänge und zuverlässige Signalübertragung zur Verfügung zu stellen.
Worauf Sie beim Kauf von Schiebeschaltern achten sollten
Die Auswahl des richtigen Schiebeschalters ist entscheidend für die einwandfreie Funktion Ihrer Geräte und Systeme. Berücksichtigen Sie folgende Kernkriterien:
- Schaltfunktion und Polzahl: Bestimmen Sie die benötigte Anzahl von Ein-/Aus-Positionen (Polen) und den gewünschten Schaltzustand (z.B. Ein/Aus, Umschaltung, Ein/Aus/Ein). Gängige Konfigurationen sind SPST (Single Pole Single Throw), SPDT (Single Pole Double Throw), DPST (Double Pole Single Throw) und DPDT (Double Pole Double Throw).
- Strombelastbarkeit und Spannung: Wählen Sie einen Schalter, dessen maximale Dauerstrom- und Spannungsfestigkeit die Anforderungen Ihrer Anwendung deutlich übertrifft. Achten Sie auf die spezifizierte AC- und DC-Spannung.
- Schaltlebensdauer: Für Anwendungen mit häufigen Schaltzyklen ist eine hohe Schaltspielzahl unerlässlich. Hersteller geben oft Millionen von Zyklen an.
- Betätigungselement: Die Form und Größe des Betätigers (Hebel, Taster) beeinflusst die Handhabung und die Platzierung.
- Montageart: Ob für Panelmontage, Printmontage (SMD oder THT) oder durch Lochbohrung – die Montage muss zur Ihrer Einbauumgebung passen.
- Umgebungsbedingungen: Berücksichtigen Sie Temperatur, Feuchtigkeit, Staub und Vibrationen. Für raue Umgebungen sind oft geschlossene Bauformen oder spezielle Dichtungen (IP-Schutzart) erforderlich.
- Zulassungen und Normen: In bestimmten Branchen sind Zertifizierungen wie UL, VDE, CE oder RoHS zwingend erforderlich.
- Materialien und Kontaktausführung: Edelmetalle wie Silber oder Goldlegierungen werden für geringe Übergangswiderstände und Korrosionsbeständigkeit eingesetzt. Gehäusematerialien (z.B. PBT, PA, Metall) bieten unterschiedliche thermische und mechanische Eigenschaften.
Vielfalt und Klassifizierung von Schiebeschaltern
Schiebeschalter sind mechanische Bauteile zur Unterbrechung oder Verbindung von Stromkreisen und zur Signalsteuerung. Ihre einfache Bedienung und zuverlässige Funktionalität machen sie zu einem Eckpfeiler in der Elektrotechnik und Elektronik.
Schaltfunktion und Polzahl (Beispiele)
Die grundlegende Klassifizierung erfolgt nach der Anzahl der Kontakte (Polen), die gleichzeitig geschaltet werden, und der Anzahl der Schaltstellungen (Würfe).
| Schaltertyp | Abkürzung | Beschreibung | Typische Anwendung |
|---|---|---|---|
| Single Pole Single Throw | SPST | Ein Pol, eine Schaltstellung (Ein/Aus) | Einfaches Ein-/Ausschalten, z.B. Netzschalter |
| Single Pole Double Throw | SPDT | Ein Pol, zwei Schaltstellungen (z.B. Ein/Aus/Ein oder Umschaltung) | Richtungswechsel, Signalweiterleitung, Umschaltung zwischen zwei Zuständen |
| Double Pole Single Throw | DPST | Zwei Pole, eine Schaltstellung (gleichzeitiges Ein/Aus beider Pole) | Schutzschaltungen, Trennung von Masse und Signal |
| Double Pole Double Throw | DPDT | Zwei Pole, zwei Schaltstellungen (gleichzeitige Umschaltung beider Pole) | Motorsteuerungen, leistungsfähige Signalumschaltungen |
| Triple Pole Single Throw | 3PST | Drei Pole, eine Schaltstellung | Mehrphasige Stromkreise |
| Triple Pole Double Throw | 3PDT | Drei Pole, zwei Schaltstellungen | Komplexere Steuerungen mit drei unabhängigen Kreisen |
Bauformen und Montagearten
Die physische Ausgestaltung von Schiebeschaltern variiert stark, um unterschiedlichen Montageanforderungen gerecht zu werden. Dies reicht von flachen SMD-Varianten für platzsparende Leiterplatten bis zu robusten Paneelmontageschaltern für den Einbau in Gehäuse.
- Panelmontage: Diese Schalter werden typischerweise durch eine Bohrung im Bedienfeld montiert und oft mit einer Mutter gesichert. Sie sind ideal für Geräte, bei denen eine einfache Zugänglichkeit und Bedienung wichtig ist. Bekannte Marken wie APEM oder Elesa bieten hier robuste Lösungen.

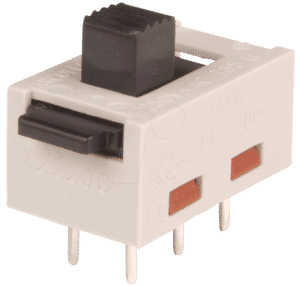

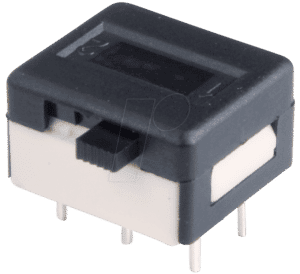

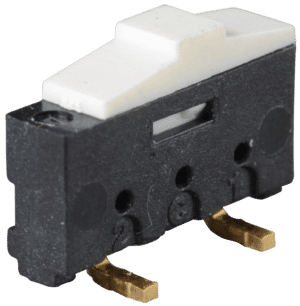

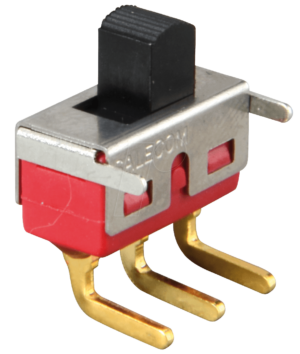

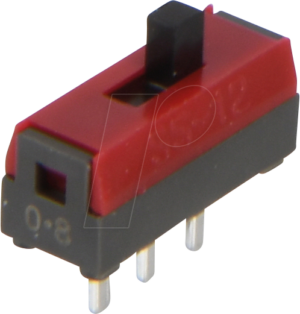

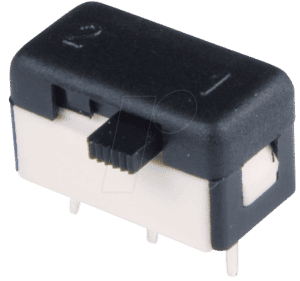

- Printmontage (SMD/THT): Surface-Mount-Device (SMD) Schiebeschalter sind für automatische Bestückungsprozesse optimiert und benötigen wenig Platz auf der Platine. Through-Hole-Technology (THT) Schalter werden durch die Leiterplatte gesteckt und verlötet, was oft eine höhere mechanische Stabilität bietet.
- Vertikale/Horizontale Montage: Je nach Einbaulage der Leiterplatte oder des Gehäuses werden Schiebeschalter mit unterschiedlicher Ausrichtung des Betätigers angeboten.
Besondere Merkmale und Materialien
Über die grundlegende Funktion hinaus bieten viele Schiebeschalter spezifische Eigenschaften, die ihre Eignung für bestimmte Umgebungen verbessern. Die Auswahl der Materialien spielt hier eine Schlüsselrolle.
- Vergoldete Kontakte: Bieten exzellente Leitfähigkeit und Korrosionsbeständigkeit, ideal für schwache Signale und anspruchsvolle Umgebungen.
- Silberkontakte: Eine kostengünstige Alternative für höhere Strombelastbarkeit und gute Leitfähigkeit.
- Schutzart (IP-Schutz): Spezielle Dichtungen und Gehäusekonstruktionen ermöglichen IP-Schutzklassen wie IP67, die Schutz gegen Staub und zeitweiliges Untertauchen im Wasser bieten. Dies ist essentiell für Geräte im Außenbereich oder in feuchten Umgebungen.
- Flammhemmende Materialien: Gehäuse aus Polymeren wie PBT (Polybutylenterephthalat) oder PA (Polyamid) mit entsprechenden Flammschutzzusätzen erfüllen Sicherheitsstandards wie UL94-V0.
- Hohe Schaltkräfte und taktiler Rückmeldung: Für industrielle Anwendungen sind oft Schalter mit einer definierten Schaltkraft und einem spürbaren Klickgefühl gefragt, um Fehlbedienungen zu vermeiden.
Häufig gestellte Fragen zu Schiebeschaltern
Was ist der Unterschied zwischen einem SPST- und einem SPDT-Schiebeschalter?

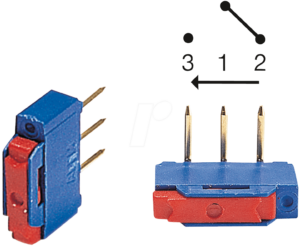

Ein SPST-Schiebeschalter (Single Pole Single Throw) verfügt über einen einzigen Schaltkontakt und zwei Anschlüsse, was ihn ideal für einfache Ein-/Ausschaltungen macht. Ein SPDT-Schiebeschalter (Single Pole Double Throw) hat ebenfalls einen einzelnen Pol, aber drei Anschlüsse, und ermöglicht das Umschalten zwischen zwei verschiedenen Stromkreisen oder die Trennung und Verbindung eines Stromkreises mit einem von zwei Ausgängen.
Welche Bedeutung hat die Schaltspielzahl eines Schiebeschalters?
Die Schaltspielzahl gibt an, wie oft ein Schiebeschalter betätigt werden kann, bevor ein signifikanter Verschleiß oder ein Ausfall zu erwarten ist. Für Anwendungen mit häufigen Schaltvorgängen, wie z.B. in industriellen Steuerungen oder Geräten mit langer Lebensdauer, ist eine hohe Schaltspielzahl (oft im Bereich von Hunderttausenden bis Millionen von Zyklen) von entscheidender Bedeutung.
Sind Schiebeschalter für alle Umgebungsbedingungen geeignet?
Nein, die Eignung hängt stark von der Bauart und den verwendeten Materialien ab. Standard-Schiebeschalter sind für trockene Innenräume konzipiert. Für den Einsatz in feuchten, staubigen oder extremen Temperaturbereichen sind spezielle Schalter mit erhöhter Schutzart (z.B. IP67), robusten Gehäusen und geeigneten Dichtungen erforderlich.
Was bedeutet die Angabe „Strombelastbarkeit“?
Die Strombelastbarkeit gibt den maximalen kontinuierlichen Strom an, den ein Schiebeschalter sicher schalten kann, ohne übermäßig warm zu werden oder beschädigt zu werden. Sie wird üblicherweise in Ampere (A) angegeben. Es ist wichtig, einen Schalter zu wählen, dessen Nennstrom deutlich über dem maximalen Betriebsstrom Ihrer Anwendung liegt, um eine ausreichende Sicherheitsreserve zu gewährleisten.
Welche Vorteile bieten vergoldete Kontakte bei Schiebeschaltern?
Vergoldete Kontakte bieten eine hervorragende Korrosionsbeständigkeit und eine sehr geringe Übergangswiderstand. Dies ist besonders vorteilhaft bei der Schaltung von schwachen Signalen, da Signalverluste minimiert werden. Sie eignen sich daher gut für präzise Messgeräte oder empfindliche Elektronik.
Was sind RoHS- und CE-Kennzeichnungen bei Schiebeschaltern?
Die RoHS-Kennzeichnung (Restriction of Hazardous Substances) bestätigt, dass das Produkt bestimmte gefährliche Substanzen (wie Blei, Quecksilber oder Cadmium) nur in sehr geringen Mengen oder gar nicht enthält, was für die Umwelt und die Gesundheit wichtig ist. Die CE-Kennzeichnung (Conformité Européenne) signalisiert, dass das Produkt den geltenden EU-Richtlinien entspricht und die grundlegenden Sicherheits- und Gesundheitsanforderungen erfüllt.
Wie unterscheide ich einen THT- von einem SMD-Schiebeschalter?
THT (Through-Hole Technology) Schiebeschalter haben lange Anschlussstifte, die durch vorgebohrte Löcher auf der Leiterplatte gesteckt und von der Rückseite verlötet werden. SMD (Surface-Mount Device) Schiebeschalter hingegen haben kleine Anschlussflächen oder Füßchen, die direkt auf der Oberfläche der Leiterplatte aufgelötet werden und sich gut für automatisierte Bestückungsverfahren eignen.
