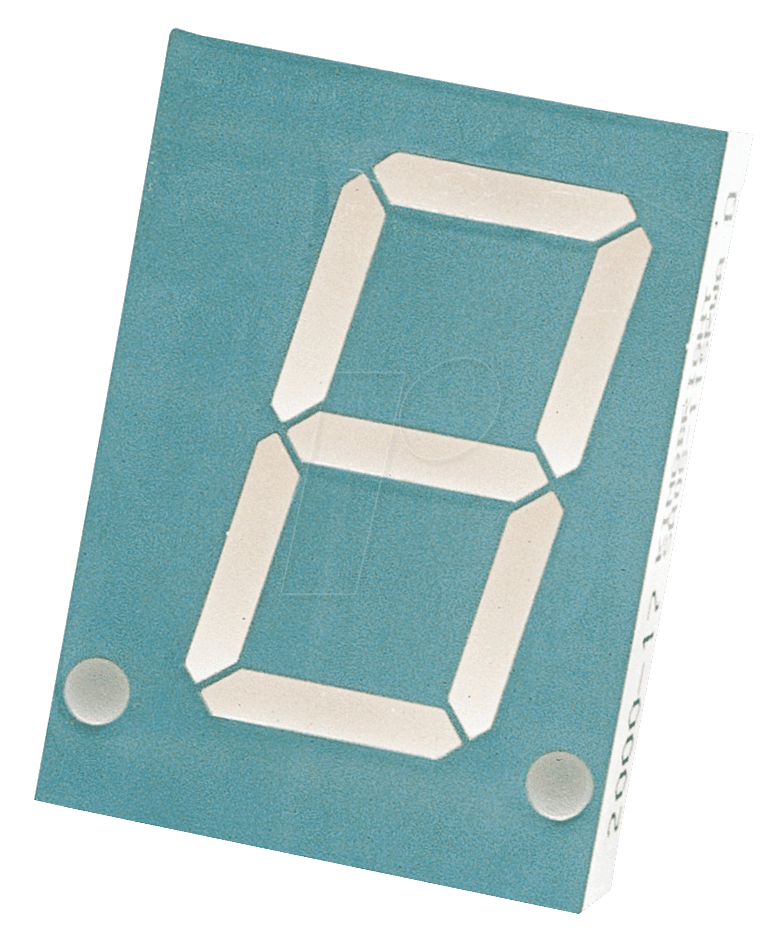

SC08-11SURKWA: Bringen Sie Ihre Projekte zum Leuchten mit dieser Single-7-Segment-Anzeige
Tauchen Sie ein in die Welt der Elektronik mit der SC08-11SURKWA Single-7-Segment-Anzeige. Dieses kleine, aber feine Bauteil ist mehr als nur eine Anzeige – es ist ein Fenster zu Ihren Ideen, ein Werkzeug für Ihre Kreativität und ein zuverlässiger Partner für Ihre Projekte. Stellen Sie sich vor, wie Sie mühelos Daten visualisieren, Zählerstände anzeigen oder sogar individuelle Botschaften kreieren können. Mit der SC08-11SURKWA wird Ihre Vision Realität.
Diese rote 7-Segment-Anzeige mit einer Ziffernhöhe von 20,3 mm (0.8 Inch) und einer Leuchtstärke von 60 mcd ist optimal geeignet für eine Vielzahl von Anwendungen, bei denen eine klare und gut lesbare Anzeige erforderlich ist. Ob im Hobbybereich, in der Ausbildung oder in professionellen Anwendungen – die SC08-11SURKWA überzeugt durch ihre einfache Handhabung und zuverlässige Performance.
Technische Details, die überzeugen
Die SC08-11SURKWA ist eine Common-Cathode (gemeinsame Kathode) Anzeige. Das bedeutet, dass die Kathoden aller Segmente intern miteinander verbunden sind. Um ein Segment zum Leuchten zu bringen, muss dieses mit der Anode (positiv) verbunden werden, während die gemeinsame Kathode auf Masse (negativ) gelegt wird. Diese Konfiguration ist weit verbreitet und bietet eine einfache Ansteuerung.
Hier sind die wichtigsten technischen Daten im Überblick:
- Anzeigetyp: Single-7-Segment
- Farbe: Rot
- Ziffernhöhe: 20,3 mm (0.8 Inch)
- Leuchtstärke: 60 mcd (Millicandela)
- Schaltung: Common Cathode (gemeinsame Kathode)
Die Leuchtstärke von 60 mcd sorgt für eine gute Sichtbarkeit der Anzeige, auch bei Umgebungslicht. Die rote Farbe ist ein Klassiker und bietet einen hohen Kontrast, der die Lesbarkeit zusätzlich verbessert. Das Gehäuse ist robust und für den Einsatz in verschiedenen Umgebungen geeignet.
Anwendungsbereiche: Vielseitigkeit, die begeistert
Die SC08-11SURKWA ist ein echtes Multitalent und findet in den unterschiedlichsten Bereichen Anwendung. Lassen Sie sich von den vielfältigen Einsatzmöglichkeiten inspirieren:
- Hobbyelektronik: Bauen Sie Ihre eigenen digitalen Zähler, Timer oder Thermometer.
- Modellbau: Integrieren Sie die Anzeige in Ihre Modelle, um beispielsweise Geschwindigkeiten, Drehzahlen oder Füllstände anzuzeigen.
- Ausbildung: Verwenden Sie die Anzeige im Unterricht, um Schülern und Studenten die Grundlagen der Digitaltechnik näherzubringen.
- Industrielle Anwendungen: Setzen Sie die Anzeige in Messgeräten, Steuerungen oder Anzeigetafeln ein.
- Digitaluhren: Bauen Sie Ihre eigene Digitaluhr im Retro-Look.
- Spielautomaten: Verwenden Sie die Anzeige für Punktzahlen oder Gewinnanzeigen.
Die Möglichkeiten sind nahezu unbegrenzt. Mit der SC08-11SURKWA können Sie Ihre kreativen Ideen verwirklichen und Ihre Projekte mit Leben füllen.
Warum die SC08-11SURKWA die richtige Wahl ist
Es gibt viele 7-Segment-Anzeigen auf dem Markt, aber die SC08-11SURKWA zeichnet sich durch ihre hohe Qualität, ihre einfache Handhabung und ihre Vielseitigkeit aus. Hier sind einige Gründe, warum Sie sich für dieses Produkt entscheiden sollten:
- Klare und gut lesbare Anzeige: Die rote Farbe und die hohe Leuchtstärke sorgen für eine optimale Sichtbarkeit.
- Einfache Ansteuerung: Die Common-Cathode-Konfiguration ermöglicht eine unkomplizierte Ansteuerung mit gängigen Mikrocontrollern und Treibern.
- Robuste Bauweise: Das Gehäuse ist widerstandsfähig und für den Einsatz in verschiedenen Umgebungen geeignet.
- Vielseitige Einsatzmöglichkeiten: Ob Hobby, Ausbildung oder Industrie – die SC08-11SURKWA ist für viele Anwendungen geeignet.
- Gutes Preis-Leistungs-Verhältnis: Sie erhalten eine hochwertige Anzeige zu einem fairen Preis.
Die SC08-11SURKWA ist mehr als nur ein Bauteil – sie ist ein zuverlässiger Partner für Ihre Projekte und ein Werkzeug für Ihre Kreativität. Lassen Sie sich von ihren Möglichkeiten inspirieren und bringen Sie Ihre Ideen zum Leuchten!
Technische Daten im Detail
Für alle, die es genau wissen wollen, hier noch einmal die technischen Daten im Detail:
| Eigenschaft | Wert |
|---|---|
| Anzeigetyp | Single-7-Segment |
| Farbe | Rot |
| Ziffernhöhe | 20,3 mm (0.8 Inch) |
| Leuchtstärke | 60 mcd (Millicandela) |
| Wellenlänge (typisch) | 635 nm |
| Vorwärtsspannung (typisch) | 2.0 V |
| Vorwärtsstrom (typisch) | 20 mA |
| Schaltung | Common Cathode (gemeinsame Kathode) |
| Betriebstemperatur | -40°C bis +85°C |
| Lagerungstemperatur | -40°C bis +100°C |
Bitte beachten Sie, dass die angegebenen Werte typische Werte sind und je nach Hersteller und Charge variieren können. Es empfiehlt sich, das Datenblatt des Herstellers zu konsultieren, um die genauen Spezifikationen zu erfahren.
Tipps und Tricks für den Einsatz der SC08-11SURKWA
Damit Sie das Beste aus Ihrer SC08-11SURKWA herausholen können, haben wir hier noch einige Tipps und Tricks für Sie zusammengestellt:
- Vorwiderstand: Verwenden Sie immer einen Vorwiderstand, um den Strom durch die LED-Segmente zu begrenzen. Der Wert des Vorwiderstands hängt von der Versorgungsspannung und dem Vorwärtsstrom der LED ab. Eine gängige Faustregel ist, einen Widerstand von 220 Ohm bis 470 Ohm zu verwenden, wenn Sie die Anzeige mit 5V betreiben.
- Multiplexing: Wenn Sie mehrere 7-Segment-Anzeigen verwenden möchten, können Sie diese im Multiplexing-Verfahren ansteuern. Dabei werden die Anzeigen nacheinander kurz aktiviert, wodurch Sie weniger Pins am Mikrocontroller benötigen.
- Treiber-ICs: Für eine komfortablere Ansteuerung können Sie spezielle Treiber-ICs verwenden, die Ihnen das Ansteuern der 7-Segment-Anzeige erleichtern. Beispiele hierfür sind der MAX7219 oder der HT16K33.
- Datenblätter: Lesen Sie das Datenblatt des Herstellers sorgfältig durch, um alle technischen Details und Spezifikationen der Anzeige zu kennen.
Mit diesen Tipps und Tricks steht Ihrem erfolgreichen Projekt nichts mehr im Wege! Wir wünschen Ihnen viel Spaß beim Experimentieren und Entwickeln mit der SC08-11SURKWA.
FAQ – Häufig gestellte Fragen zur SC08-11SURKWA
Hier finden Sie Antworten auf häufig gestellte Fragen zur SC08-11SURKWA. Sollten Sie weitere Fragen haben, zögern Sie nicht, uns zu kontaktieren.
1. Was bedeutet „Common Cathode“ (gemeinsame Kathode)?
Bei einer Common Cathode-Anzeige sind die Kathoden aller LED-Segmente intern miteinander verbunden. Um ein Segment zum Leuchten zu bringen, wird die Anode des Segments mit Spannung versorgt, während die gemeinsame Kathode auf Masse gelegt wird.
2. Benötige ich einen Vorwiderstand für die SC08-11SURKWA?
Ja, unbedingt! Ein Vorwiderstand ist notwendig, um den Strom durch die LED-Segmente zu begrenzen und Schäden an der Anzeige zu verhindern. Die Größe des Widerstands hängt von der Versorgungsspannung und dem Vorwärtsstrom der LED ab.
3. Welche Versorgungsspannung kann ich verwenden?
Die typische Vorwärtsspannung der LED-Segmente beträgt ca. 2.0V. Die SC08-11SURKWA kann in der Regel mit 3.3V oder 5V betrieben werden. Passen Sie den Vorwiderstand entsprechend an.
4. Kann ich die SC08-11SURKWA mit einem Arduino verwenden?
Ja, die SC08-11SURKWA lässt sich problemlos mit einem Arduino oder anderen Mikrocontrollern verwenden. Es gibt zahlreiche Tutorials und Bibliotheken, die Ihnen die Ansteuerung erleichtern.
5. Wo finde ich das Datenblatt für die SC08-11SURKWA?
Das Datenblatt der SC08-11SURKWA finden Sie in der Regel auf der Webseite des Herstellers oder des Distributors. Suchen Sie einfach nach der Produktbezeichnung „SC08-11SURKWA datasheet“ in einer Suchmaschine.
6. Was bedeutet die Leuchtstärke von 60 mcd?
Die Leuchtstärke von 60 mcd (Millicandela) gibt an, wie hell die Anzeige leuchtet. Je höher der Wert, desto heller ist die Anzeige. 60 mcd sind ausreichend für eine gute Sichtbarkeit in den meisten Innenräumen.
7. Kann ich mehrere SC08-11SURKWA Anzeigen zusammen verwenden?
Ja, Sie können mehrere Anzeigen zusammen verwenden, um mehrstellige Zahlen oder Texte anzuzeigen. Dafür können Sie die Anzeigen entweder direkt ansteuern oder das Multiplexing-Verfahren verwenden, um Pins am Mikrocontroller zu sparen.
