SC 5707 – Hochleistungs-Bipolartransistor für anspruchsvolle Elektronikprojekte
Der SC 5707 Bipolartransistor NPN ist die ideale Lösung für Entwickler und Bastler, die zuverlässige und leistungsstarke Schalt- und Verstärkerfunktionen in ihren elektronischen Schaltungen benötigen. Er eignet sich besonders für Anwendungen, bei denen eine hohe Strombelastbarkeit und Spannungsfestigkeit gefragt sind, und ersetzt herkömmliche, weniger robuste Komponenten.
Maximale Leistung und Zuverlässigkeit: Die Vorteile des SC 5707
Im Vergleich zu Standard-Bipolartransistoren bietet der SC 5707 eine überlegene Leistungspalette, die ihn zur ersten Wahl für professionelle und anspruchsvolle Hobbyprojekte macht:
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung von 100V eignet sich der SC 5707 auch für Schaltungen, die höhere Betriebsspannungen erfordern, ohne Kompromisse bei der Sicherheit.
- Umfassende Strombelastbarkeit: Eine Dauerstrombelastbarkeit von 8A ermöglicht den Einsatz in energieintensiven Anwendungen, wie z.B. Motorsteuerungen oder leistungsstarken Netzteilen.
- Inhärente Stabilität und Effizienz: Die sorgfältige Auswahl des Halbleitermaterials und die optimierte Fertigung gewährleisten eine hohe Betriebsstabilität und Effizienz, selbst unter Volllast.
- Vielseitige Schaltcharakteristik: Als NPN-Transistor ist der SC 5707 ideal für eine breite Palette von Schaltungen, von einfachen Schaltern bis hin zu komplexen Verstärkerschaltungen.

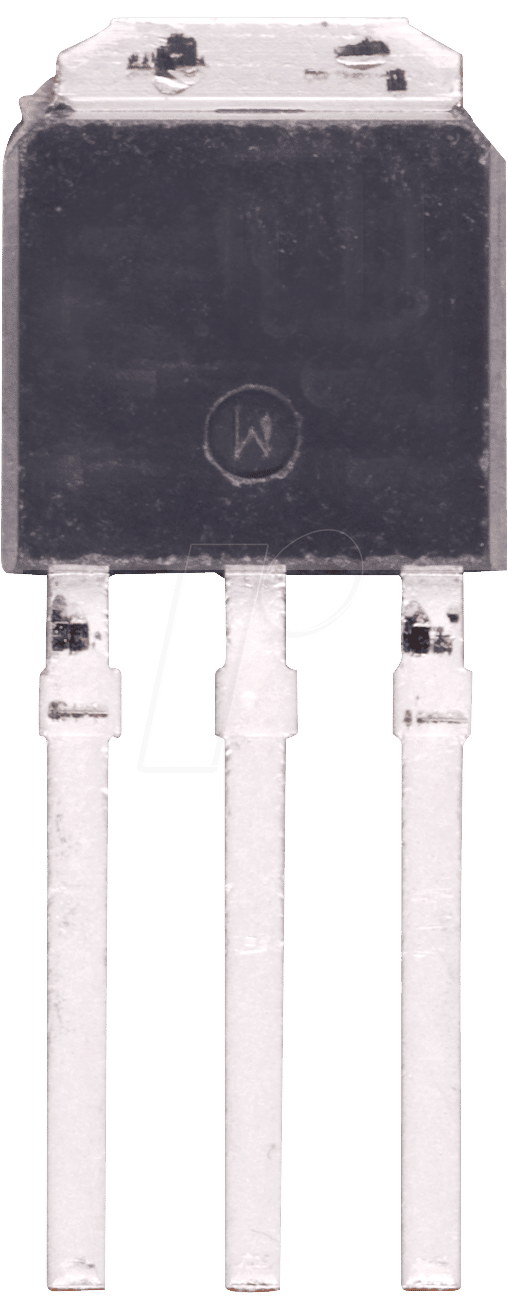

- Robuste Bauweise: Die TP-Bauform (oft ein Hinweis auf TO-220 oder ähnliche Gehäuse) steht für eine mechanisch widerstandsfähige Konstruktion, die auch in raueren Umgebungen eine lange Lebensdauer verspricht.
- Geringe Verlustleistung (1W): Die spezifizierte Verlustleistung von 1W bedeutet, dass der Transistor selbst bei hoher Last relativ kühl bleibt, was die Notwendigkeit für aufwendige Kühlkörper reduziert und die Zuverlässigkeit erhöht.
Technische Spezifikationen im Detail
Die präzisen technischen Daten des SC 5707 unterstreichen seine Eignung für anspruchsvolle Elektronikapplikationen:
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor |
| Typ | NPN |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 100 V |
| Dauerstrombelastbarkeit (IC) | 8 A |
| Maximale Verlustleistung (PD) | 1 W |
| Gehäusetyp | TP (Typischerweise TO-220 oder ähnlich) |
| Schaltfrequenz (typisch) | Hohe Frequenzfähigkeit für universellen Einsatz (Spezifische Daten je nach Herstellerprüfung) |
| Ausgelegt für | Leistungsschaltungen, Schaltanwendungen, Verstärker, DC-DC-Wandler |
Einsatzgebiete und Anwendungen
Der SC 5707 Bipolartransistor NPN findet aufgrund seiner robusten Eigenschaften und seiner technischen Spezifikationen breite Anwendung in verschiedenen Bereichen der Elektronik:
- Leistungselektronik: Ideal für den Einsatz in Schaltnetzteilen, Spannungsreglern und Stromversorgungen, wo hohe Ströme effizient geschaltet werden müssen.
- Motorsteuerungen: Dank seiner hohen Strombelastbarkeit eignet er sich hervorragend für die Ansteuerung von Gleichstrommotoren in verschiedenen industriellen und mechanischen Anwendungen.
- Audioverstärker: Kann als Ausgangsstufe in leistungsfähigen Audioverstärkern eingesetzt werden, um eine klare und kraftvolle Signalverstärkung zu gewährleisten.
- Industrielle Automatisierung: Zuverlässige Komponente für Steuerungs- und Schaltsysteme in industriellen Umgebungen, wo Langlebigkeit und Stabilität entscheidend sind.
- Fahrzeugelektronik: Geeignet für anspruchsvolle Umgebungen in Fahrzeugen, wo die Komponenten oft hohen Temperaturschwankungen und Vibrationen ausgesetzt sind.
- Labor und Prototypenbau: Ein unverzichtbares Bauteil für Ingenieure und Elektronik-Enthusiasten bei der Entwicklung und Erprobung neuer Schaltungen und Systeme.
Die technische Überlegenheit des SC 5707
Der SC 5707 repräsentiert eine fortschrittliche Generation von Bipolartransistoren. Die Spezifikation „1W“ für die Verlustleistung ist ein Indikator für eine optimierte Siliziumkristallstruktur und eine effiziente Wärmeableitung innerhalb des Transistorgehäuses. Dies reduziert den Bedarf an externen Kühlkörpern in vielen Anwendungen, was zu kompakteren und kostengünstigeren Designs führt. Die Kombination aus 100V Spannungsfestigkeit und 8A Strombelastbarkeit eröffnet die Möglichkeit, direkt höhere Spannungen zu schalten und leistungsfähigere Lasten zu steuern, was bei vielen Standardtransistoren an seine Grenzen stößt. Die NPN-Charakteristik des Transistors ermöglicht eine intuitive Ansteuerung über die Basis und macht ihn zu einem universellen Baustein in vielen Schaltungstopologien, wie beispielsweise in Kollektorschaltungen für Leistungsverstärkung oder in Emitternschaltungen als Schalter.
FAQ – Häufig gestellte Fragen zu SC 5707 – Bipolartransistor, NPN, 100V, 8A, 1W, TP
Was ist die Hauptanwendung des SC 5707 Bipolartransistors?
Der SC 5707 eignet sich hervorragend für Leistungsschaltungen, bei denen hohe Ströme (bis zu 8A) und Spannungen (bis zu 100V) sicher und effizient geschaltet oder verstärkt werden müssen. Typische Anwendungsbereiche sind Schaltnetzteile, Motorsteuerungen und Leistungsverstärker.
Ist der SC 5707 für den Einsatz in High-Frequency-Anwendungen geeignet?
Als Bipolartransistor ist der SC 5707 für eine breite Palette von Frequenzen ausgelegt. Während die genaue Grenzfrequenz von weiteren Parametern wie dem Laststrom und der Beschaltung abhängt, bietet er in der Regel eine gute Performance für viele gängige Schalt- und Verstärkeraufgaben, auch im Kilohertz- bis niedrigen Megahertz-Bereich.
Benötige ich für den SC 5707 zwingend einen Kühlkörper?
Die spezifizierte Verlustleistung von 1W deutet darauf hin, dass der Transistor in vielen Anwendungen auch ohne zusätzlichen Kühlkörper betrieben werden kann, solange die thermischen Bedingungen innerhalb der zulässigen Grenzwerte bleiben. Bei Dauerbetrieb nahe der maximalen Strombelastbarkeit oder bei höheren Umgebungstemperaturen ist jedoch die Verwendung eines Kühlkörpers ratsam, um die Zuverlässigkeit und Lebensdauer zu gewährleisten.
Kann der SC 5707 mit einer höheren Spannung als 100V betrieben werden?
Nein, die maximale Kollektor-Emitter-Spannung (VCEO) von 100V darf nicht überschritten werden, da dies zur Zerstörung des Transistors führen kann. Es ist wichtig, immer innerhalb der spezifizierten Betriebsgrenzen zu bleiben.
Welche Art von Signal steuert die Basis des SC 5707 an?
Als NPN-Bipolartransistor wird der SC 5707 durch einen positiven Strom an der Basis im Verhältnis zum Emitter angesteuert. Dieser Basisstrom steuert den größeren Stromfluss zwischen Kollektor und Emitter.
Ist der SC 5707 mit anderen Transistortypen direkt austauschbar?
Der SC 5707 ist ein spezifischer NPN-Bipolartransistor mit definierten Leistungswerten. Ein direkter Austausch ist nur durch einen Transistor möglich, der mindestens die gleichen oder bessere Spezifikationen in Bezug auf Spannungsfestigkeit, Strombelastbarkeit, Verlustleistung und thermische Eigenschaften aufweist.
Welches Gehäuse hat der SC 5707 typischerweise?
Das Kürzel „TP“ im Namen deutet in der Regel auf ein standardisiertes Leistungstransistor-Gehäuse wie TO-220 oder eine ähnliche Variante hin, die eine gute Wärmeableitung und einfache Montage auf Platinen oder Kühlkörpern ermöglicht.
