SC 5302 – Hochleistungs-NPN-Bipolartransistor für anspruchsvolle Schaltungen
Der SC 5302 NPN-Bipolartransistor ist die ideale Lösung für Ingenieure und Entwickler, die eine robuste und zuverlässige Komponente für Hochfrequenz- und Hochspannungsanwendungen benötigen. Wenn Ihre Schaltung eine hohe Schaltleistung, exzellente Effizienz und Zuverlässigkeit unter extremen Bedingungen erfordert, bietet dieser Transistor die überlegene Leistung, die Sie suchen. Entwickelt für professionelle Einsatzbereiche, wo Präzision und Langlebigkeit oberste Priorität haben, ist der SC 5302 die smarte Wahl gegenüber weniger leistungsfähigen Alternativen.
Überragende Leistung und Robustheit
Im Herzen des SC 5302 NPN-Bipolartransistors liegt eine fortschrittliche Halbleitertechnologie, die ihm erlaubt, Spitzenleistungen zu erzielen, wo Standardtransistoren an ihre Grenzen stoßen. Mit einer maximalen Sperrspannung von 800V und einem Dauerstrom von 15A bewältigt dieser Transistor mühelos hohe Energieanforderungen. Seine Verlustleistung von 75W ermöglicht den Einsatz in anspruchsvollen Umgebungen, ohne dass übermäßige Wärmeentwicklung die Systemstabilität beeinträchtigt. Dies macht ihn zur bevorzugten Komponente für Leistungselektronik, industrielle Stromversorgungen und anspruchsvolle HF-Verstärker.
Technische Spezifikationen, die überzeugen
Die Konstruktion des SC 5302 ist auf maximale Performance und Zuverlässigkeit ausgelegt. Der NPN-Typ kennzeichnet seine Funktionsweise im Stromkreis, während die spezifischen Kennwerte seine Eignung für kritische Anwendungen unterstreichen:
- Hohe Spannungsfestigkeit: Mit 800V maximaler Kollektor-Emitter-Spannung (VCEO) bietet der SC 5302 eine signifikante Reserve für Anwendungen mit hohen Spannungsspitzen.
- Beeindruckende Stromtragfähigkeit: Ein Dauerstrom von 15A am Kollektor (IC) ermöglicht den Einsatz in leistungshungrigen Schaltungen.
- Effiziente Wärmeableitung: Die spezifizierte Verlustleistung von 75W, kombiniert mit dem TO-3PML Gehäuse, gewährleistet eine effektive Wärmeabfuhr und somit eine lange Lebensdauer unter Last.
- Breiter Betriebstemperaturbereich: Dieser Transistor ist konzipiert, um auch unter variablen klimatischen Bedingungen seine Leistung zu entfalten.
- Optimierte Hochfrequenzeigenschaften: Obwohl primär als Leistungstransistor klassifiziert, sind seine intrinsischen Eigenschaften auf eine gute Performance auch im HF-Bereich abgestimmt, was ihn vielseitig einsetzbar macht.
Anwendungsbereiche des SC 5302
Der SC 5302 NPN-Bipolartransistor zeichnet sich durch seine Vielseitigkeit aus und findet Anwendung in einer breiten Palette von professionellen elektronischen Systemen:
- Industrielle Stromversorgungen: Zuverlässige Schalttransistoren sind das Rückgrat jeder stabilen Stromversorgungseinheit. Der SC 5302 liefert die notwendige Robustheit für Dauerbetrieb.
- HF-Leistungsverstärker: In Kommunikationssystemen und Sendetechnik, wo hohe Frequenzen und Leistung gefragt sind, spielt der SC 5302 seine Stärken aus.
- Motorsteuerungen: Die Fähigkeit, hohe Ströme zu schalten, macht ihn ideal für die präzise Steuerung von Elektromotoren in industriellen Automatisierungsanwendungen.
- Wechselrichter und Umrichter: In der Energieumwandlungstechnik, wie bei Solarwechselrichtern oder Frequenzumrichtern, ist eine hohe Spannungs- und Strombelastbarkeit essenziell.
- Schweißstromversorgungen: Der hohe Dauerstrom und die Spannungsfestigkeit sind entscheidend für den Einsatz in Stromquellen für Schweißgeräte.
- Blitzschutzschaltungen: Seine Fähigkeit, transiente Überspannungen zu bewältigen, qualifiziert ihn für den Schutz empfindlicher Elektronik.

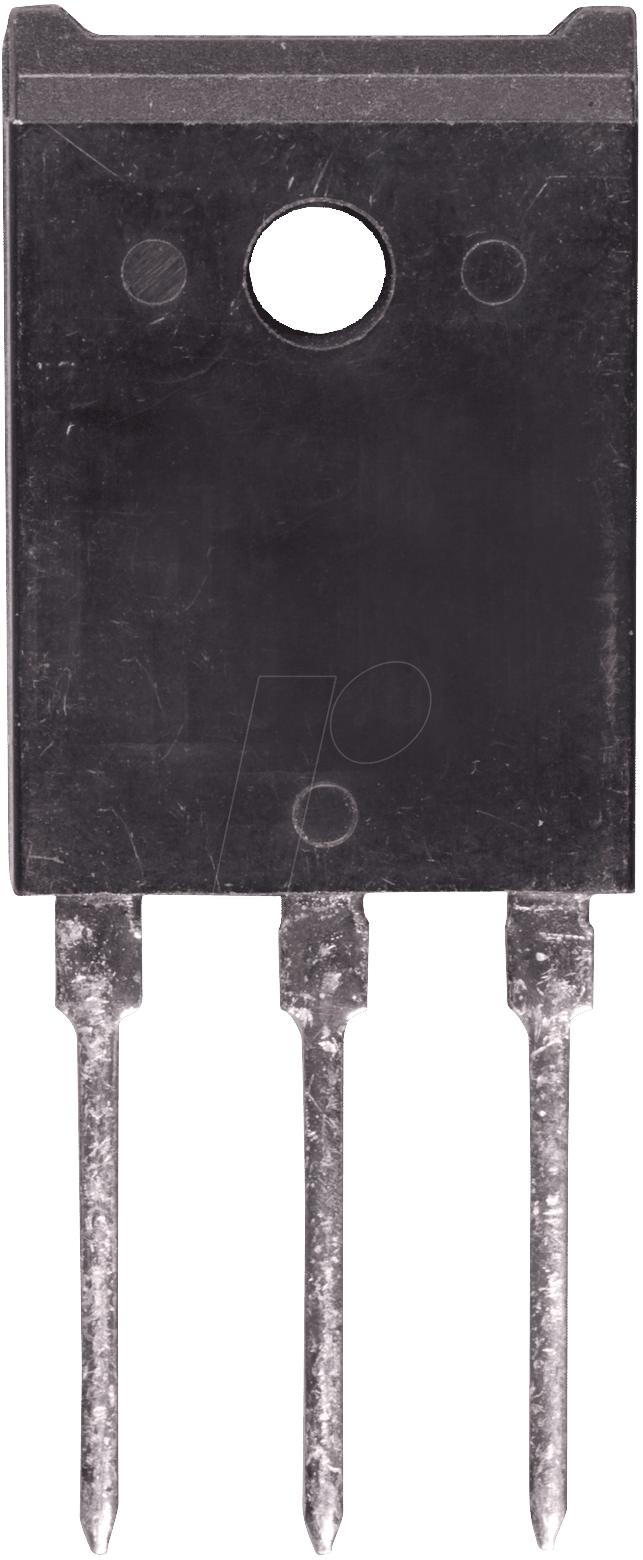

Gehäuse und Montage: TO-3PML
Das TO-3PML (auch bekannt als TO-3PL) Gehäuse ist ein robustes Kunststoffgehäuse mit Metallboden, das eine hervorragende thermische Kopplung ermöglicht. Es ist speziell dafür konzipiert, hohe Leistungsverluste abzuführen und eine zuverlässige Befestigung auf Kühlkörpern zu gewährleisten. Die Pins sind gut isoliert und bieten eine solide Verbindung für die Integration in Schaltungen. Dieses Gehäuseformat ist ein Standard in der Leistungselektronik und ermöglicht eine einfache Austauschbarkeit mit anderen Komponenten im gleichen Gehäuse, sofern die elektrischen Spezifikationen übereinstimmen.
Tabelle der Produktdetails
| Eigenschaft | Spezifikation |
|---|---|
| Transistortyp | Bipolar, NPN |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 800 V |
| Maximale Kollektorstrom (IC, Dauer) | 15 A |
| Maximale Kollektorverlustleistung (PD) | 75 W |
| Gehäusetyp | TO-3PML (TO-3PL) |
| Anschlussart | Durchsteckmontage (THT) |
| Betriebstemperaturbereich | Erwarten Sie einen weiten Bereich, typisch für Leistungskomponenten dieser Klasse, der für industrielle Umgebungen ausgelegt ist. Präzise Angaben entnehmen Sie bitte dem Datenblatt des Herstellers. |
| Schaltfrequenz-Eignung | Geeignet für Anwendungen im niedrigen bis mittleren Frequenzbereich, mit Leistungsschwerpunkt. Für sehr hohe Frequenzen sind spezialisierte HF-Transistoren erforderlich. |
Häufig gestellte Fragen zu SC 5302 – HF-Bipolartransistor, NPN, 800V, 15A, 75W, TO-3PML
Ist der SC 5302 für den Einsatz in Netzteilen geeignet?
Ja, der SC 5302 ist aufgrund seiner hohen Spannungsfestigkeit und Stromtragfähigkeit hervorragend für den Einsatz in industriellen und robusten Netzteilen geeignet, insbesondere dort, wo Zuverlässigkeit unter hoher Last gefordert ist.
Welche Art von Kühlung wird für den SC 5302 empfohlen?
Aufgrund seiner hohen Verlustleistung von 75W wird dringend die Verwendung eines geeigneten Kühlkörpers empfohlen. Das TO-3PML Gehäuse ist für die Montage auf einem Kühlkörper optimiert, um eine effiziente Wärmeableitung zu gewährleisten.
Kann der SC 5302 in Hochfrequenzschaltungen eingesetzt werden?
Der SC 5302 ist primär ein Leistungstransistor. Während er für bestimmte HF-Anwendungen im unteren bis mittleren Frequenzbereich geeignet sein kann, sind für hochfrequente Anwendungen, die über MHz hinausgehen, spezialisierte HF-Transistoren oft die bessere Wahl.
Was bedeutet „NPN“ bei diesem Transistor?
NPN beschreibt die Halbleiterstruktur des Transistors. Es bezieht sich auf die Anordnung von p-leitendem und n-leitendem Material. NPN-Transistoren werden typischerweise durch Anlegen einer positiven Spannung an die Basis (im Verhältnis zum Emitter) gesteuert, um den Kollektorstrom zu ermöglichen.
Ist das TO-3PML Gehäuse mit dem TO-3P Gehäuse kompatibel?
Das TO-3PML Gehäuse ist eine Variante des TO-3P Gehäuses. Während die Pinbelegung und die grundsätzliche Form ähnlich sind, kann es Unterschiede in der thermischen Performance und der mechanischen Stabilität geben. Es ist ratsam, das Datenblatt für spezifische Kompatibilitätsinformationen zu konsultieren.
Wie unterscheidet sich der SC 5302 von anderen Leistungstransistoren?
Der SC 5302 zeichnet sich durch die Kombination aus hoher Spannungsfestigkeit (800V) und signifikanter Stromtragfähigkeit (15A) bei einer akzeptablen Verlustleistung von 75W aus. Diese Balance macht ihn für eine breite Palette von anspruchsvollen Anwendungen besonders attraktiv, wo viele Standardtransistoren nicht die erforderliche Spannungsfestigkeit oder Stromkapazität bieten.
Welche Schutzmaßnahmen sind bei der Verwendung des SC 5302 zu beachten?
Es ist wichtig, die maximal zulässigen Spannungen und Ströme gemäß dem Datenblatt nicht zu überschreiten. Darüber hinaus sollten Schutzschaltungen wie Überspannungs- und Überstromschutz implementiert werden, um den Transistor und die umgebende Schaltung vor Beschädigungen zu schützen, insbesondere in Umgebungen mit transienten Spannungsspitzen.
