SC 4382 – Hochleistungs-HF-Bipolartransistor für anspruchsvolle Schaltungen
Der SC 4382 – ein NPN-Bipolartransistor mit einer maximalen Sperrspannung von 200V, einem Dauerstrom von 2A und einer Verlustleistung von 25W im TO-220F-Gehäuse – ist die essenzielle Komponente für Ingenieure und Entwickler, die robuste und zuverlässige Hochfrequenzschaltungen realisieren müssen. Dieser Transistor wurde konzipiert, um die Herausforderungen moderner Elektronik, von präzisen Signalverstärkern bis hin zu leistungsfähigen Schaltanwendungen im HF-Bereich, mit überlegener Performance und Stabilität zu meistern. Wenn Sie eine Komponente benötigen, die sich durch herausragende elektrische Eigenschaften und thermische Belastbarkeit auszeichnet, ist der SC 4382 die optimale Wahl.
Überlegene Leistung und Zuverlässigkeit für HF-Applikationen
Was den SC 4382 – HF-Bipolartransistor von Standardlösungen unterscheidet, ist seine optimierte Konstruktion, die auf höchste Effizienz und Langlebigkeit im anspruchsvollen Hochfrequenzbereich ausgelegt ist. Im Gegensatz zu weniger spezialisierten Transistoren bietet der SC 4382 eine bemerkenswert hohe elektrische Bandbreite und eine kontrollierte Verstärkungscharakteristik, die für präzise Signalverarbeitung unerlässlich sind. Seine Fähigkeit, hohe Spannungen und Ströme bei gleichzeitig hoher Verlustleistung zu handhaben, macht ihn zur bevorzugten Option für professionelle Anwendungen, bei denen Ausfallraten minimiert und die Systemstabilität maximiert werden müssen.
Schlüsselfunktionen und technische Vorteile
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung (Vce) von 200V ermöglicht der SC 4382 den Einsatz in Schaltungen mit höheren Versorgungsspannungen, was die Flexibilität im Schaltungsdesign erhöht und die Notwendigkeit von zusätzlichen Spannungsteiler- oder Schutzschaltungen reduziert.
- Signifikante Stromtragfähigkeit: Ein Dauerstrom von 2A im Kollektor (Ic) erlaubt die Ansteuerung von Lasten, die eine moderate Stromaufnahme erfordern, und macht den Transistor vielseitig einsetzbar in verschiedenen Leistungselektronik- und HF-Verstärkerstufen.
- Hohe Verlustleistung: Die spezifizierte Verlustleistung von 25W (Pd) deutet auf eine robuste thermische Auslegung hin. Dies gewährleistet, dass der Transistor auch unter anspruchsvollen Betriebsbedingungen stabil arbeitet und eine längere Lebensdauer aufweist, da Überhitzung vermieden wird.
- TO-220F Gehäuse: Das TO-220F-Gehäuse bietet eine ausgezeichnete thermische Anbindung an Kühlkörper, was für die Ableitung der im Betrieb entstehenden Verlustleistung essentiell ist. Dies ermöglicht eine effiziente Wärmeabfuhr und somit eine gesteigerte Zuverlässigkeit und Leistungsfähigkeit.
- Optimierte HF-Eigenschaften: Als HF-Bipolartransistor ist der SC 4382 speziell für den Einsatz bei höheren Frequenzen optimiert. Dies bedeutet geringere parasitäre Kapazitäten und Induktivitäten sowie eine höhere Transitfrequenz (fT), was zu einer besseren Verstärkung und geringeren Signalverzerrungen bei hohen Frequenzen führt.
Anwendungsbereiche des SC 4382
Der SC 4382 – HF-Bipolartransistor ist aufgrund seiner herausragenden Spezifikationen prädestiniert für eine breite Palette von anspruchsvollen Elektronikanwendungen. Seine Fähigkeit, hohe Spannungen und Ströme im HF-Bereich effizient zu schalten und zu verstärken, macht ihn zu einer idealen Wahl für:
- HF-Leistungsverstärker: In Rundfunk-, Telekommunikations- und Radarapplikationen für die Verstärkung von Hochfrequenzsignalen.
- HF-Schaltanwendungen: In Schaltern, Modulatoren und Demodulatoren, wo schnelle und präzise Schaltvorgänge bei hohen Frequenzen erforderlich sind.
- HF-Oszillatoren: Als aktives Bauelement in Oszillatorschaltungen, die stabile und frequenzstabile Schwingungen erzeugen müssen.
- Netzteil- und Wandleranwendungen: Insbesondere in Designs, die höhere Schaltfrequenzen für eine kompaktere Bauweise und höhere Effizienz erfordern.
- Signalaufbereitungs- und Filterstufen: In präzisen Mess- und Testgeräten, wo Signalintegrität bei hohen Frequenzen oberste Priorität hat.
- Experimentelle und Prototypenentwicklung: Für Entwickler, die mit neuen HF-Schaltungskonzepten experimentieren und eine zuverlässige, leistungsfähige Komponente benötigen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Bedeutung |
|---|---|---|
| Transistortyp | NPN Bipolar | Standard-Halbleitertechnologie für vielseitige Anwendungen. |
| Maximale Sperrspannung (Vceo) | 200V | Ermöglicht den Einsatz in Schaltungen mit höheren Betriebsspannungen. |
| Dauerhafter Kollektorstrom (Ic) | 2A | Geeignet für die Ansteuerung von Lasten mit moderatem Strombedarf. |
| Maximale Verlustleistung (Pd) | 25W | Hohe thermische Belastbarkeit, die eine effiziente Wärmeabfuhr ermöglicht und die Lebensdauer verlängert. |

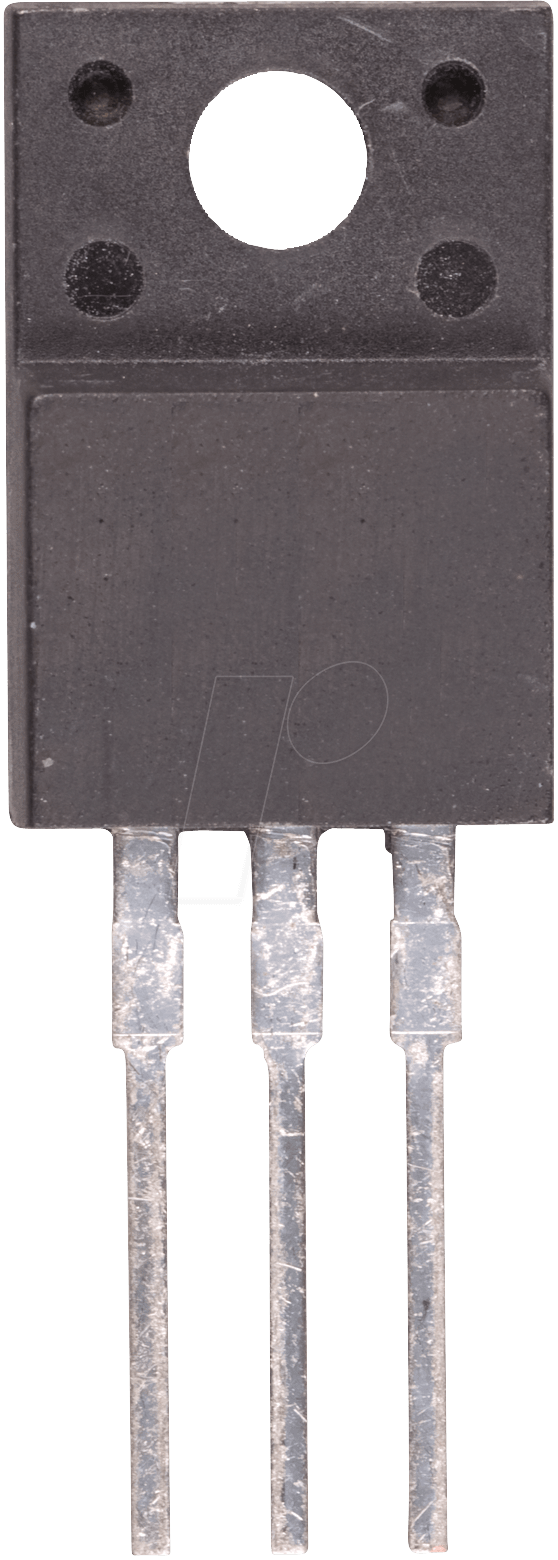

| Gehäusetyp | TO-220F | Standardgehäuse für Leistungselektronik mit guter thermischer Anbindung an Kühlkörper. |
| Anwendungsbereich | Hochfrequenz (HF) | Optimiert für den Betrieb bei hohen Frequenzen mit reduzierten parasitären Effekten. |
| DC Stromverstärkungsfaktor (hFE) | Typisch > 100 (bei relevanten Strömen) | Zeigt die Fähigkeit des Transistors, einen Basisstrom in einen größeren Kollektorstrom umzuwandeln; ein hoher Wert ist für Verstärkeranwendungen vorteilhaft. |
| Grenzfrequenz (fT) | Typisch > 100 MHz (je nach Typvariante) | Gibt die Frequenz an, bei der die Stromverstärkung auf 1 abfällt. Eine höhere fT ist für HF-Anwendungen entscheidend. |
Häufig gestellte Fragen (FAQ) zu SC 4382 – HF-Bipolartransistor, NPN, 200V, 2A, 25W, TO-220F
Was bedeutet NPN bei einem Bipolartransistor?
NPN beschreibt den Aufbau des Halbleiters. Er besteht aus zwei P-leitenden Schichten, die von einer N-leitenden Schicht getrennt sind. Für den Stromfluss muss die Basis im Vergleich zum Emitter positiv vorgespannt werden. Dies ist die gängigste Art von Bipolartransistoren für viele elektronische Schaltungen.
Ist der SC 4382 für den Einsatz in extremen Temperaturen geeignet?
Der TO-220F-Gehäusetyp bietet eine gute thermische Anbindung, was für den Betrieb bei höheren Temperaturen vorteilhaft ist. Die genauen Betriebstemperaturen hängen jedoch von der spezifischen Anwendung, der Kühlung und der Auslegung der gesamten Schaltung ab. Für den Dauerbetrieb im oberen Bereich der Verlustleistung ist eine adäquate Kühlung mittels Kühlkörper zwingend erforderlich.
Welche Art von Kühlung wird für den SC 4382 empfohlen?
Aufgrund der maximalen Verlustleistung von 25W wird dringend die Verwendung eines passenden Kühlkörpers empfohlen. Die Größe und Art des Kühlkörpers sollten basierend auf der erwarteten Verlustleistung in der spezifischen Anwendung und der maximal zulässigen Chiptemperatur berechnet werden. Ein guter thermischer Kontakt zwischen Transistor und Kühlkörper ist essenziell.
Kann der SC 4382 als Schalter in Hochfrequenz-Leistungsschaltungen eingesetzt werden?
Ja, der SC 4382 ist mit seiner Spannungsfestigkeit von 200V, Stromtragfähigkeit von 2A und der optimierten HF-Performance sehr gut für den Einsatz als schneller Schalter in Hochfrequenz-Leistungsschaltungen geeignet. Seine Eigenschaften erlauben effiziente Schaltvorgänge, die für viele moderne Leistungselektronikanwendungen wichtig sind.
Wie unterscheidet sich das TO-220F-Gehäuse von einem Standard TO-220-Gehäuse?
Das TO-220F-Gehäuse ist eine Variante des Standard TO-220-Gehäuses, die in der Regel über eine zusätzliche Isolationsschicht zwischen dem Halbleiterchip und dem Metallanschluss für die Kühlkörpermontage verfügt. Dies vereinfacht die Montage in Schaltungen, bei denen eine elektrische Isolierung des Gehäuses von der Masse oder anderen leitenden Teilen erforderlich ist, ohne dass zusätzliche Isolationsmaterialien wie Glimmerscheiben benötigt werden.
Welche Art von Basiswiderstand sollte verwendet werden, um den SC 4382 anzusteuern?
Der benötigte Basiswiderstand hängt maßgeblich von der gewünschten Kollektorstromstärke und der treibenden Spannung ab. Er muss so dimensioniert sein, dass der Transistor in den gewünschten Arbeitspunkt (linearer Bereich oder Sättigung) gesteuert wird. Die Berechnung erfordert die Berücksichtigung des Stromverstärkungsfaktors (hFE) und der spezifischen Schaltungsanforderungen. Es ist ratsam, sich an den Datenblättern ähnlicher Transistoren zu orientieren oder eine Simulation durchzuführen.
