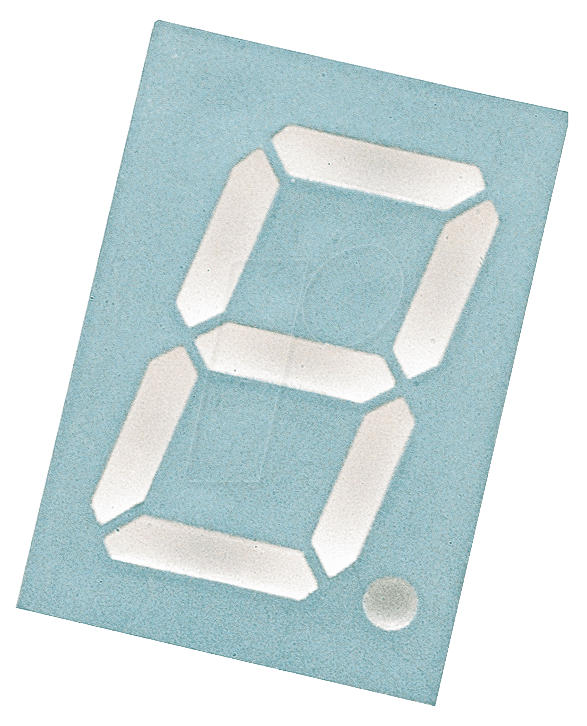

Präzise Anzeige für Elektronikprojekte: SC 39-11 RT – Ihre Lösung für klare Darstellungen
Sie suchen eine zuverlässige und gut sichtbare Anzeigekomponente für Ihre elektronischen Geräte, Prototypen oder Industrieanwendungen? Die SC 39-11 RT 7-Segment-Anzeige mit 10,0 mm Ziffernhöhe in strahlendem Rot und gemeinsamer Kathode bietet eine exzellente Lösung für alle, die Wert auf klare, eindeutige und dauerhaft lesbare Informationen legen. Ob im Hobbybereich, bei der Entwicklung von Messgeräten oder in industriellen Steuerungsanlagen – diese Komponente garantiert eine erstklassige visuelle Performance.
Überlegene Leistung und Zuverlässigkeit: Warum die SC 39-11 RT?
Im Vergleich zu Standard-LED-Anzeigen oder weniger spezialisierten Bauteilen zeichnet sich die SC 39-11 RT durch ihre optimierte Helligkeit, die konsistente Farbwiedergabe und die robuste Konstruktion aus. Die großzügige Ziffernhöhe von 10,0 mm sorgt für ausgezeichnete Lesbarkeit, selbst aus größerer Entfernung oder bei ungünstigen Lichtverhältnissen. Die Entscheidung für eine gemeinsame Kathode vereinfacht zudem die Ansteuerung und Integration in bestehende Schaltungen.
Technische Spezifikationen im Detail
Die SC 39-11 RT ist sorgfältig konzipiert, um den Anforderungen anspruchsvoller Elektronikprojekte gerecht zu werden. Die roten Leuchtdioden bieten eine hohe Leuchtdichte, die durch effiziente Fertigungsprozesse erreicht wird. Die Bauform ist für gängige Leiterplattenmontagen optimiert und gewährleistet eine sichere und dauerhafte Verbindung.
Hauptvorteile der SC 39-11 RT 7-Segment-Anzeige
- Herausragende Lesbarkeit: Mit 10,0 mm Ziffernhöhe sind die dargestellten Informationen auch aus der Ferne oder in Umgebungen mit variierenden Lichtverhältnissen klar und deutlich erkennbar. Dies reduziert Fehlerquoten und verbessert die Benutzerfreundlichkeit Ihrer Geräte.
- Brillante rote Farbdarstellung: Das satte Rot sorgt für eine hohe Kontrastwirkung und ist für das menschliche Auge gut wahrnehmbar, was es zu einer idealen Wahl für Statusanzeigen, Zähler oder numerische Ausgaben macht.
- Effiziente Ansteuerung (Gemeinsame Kathode): Die Konfiguration mit gemeinsamer Kathode vereinfacht die Schaltungstechnik und die Anbindung an Mikrocontroller oder Treiberschaltungen. Dies spart Entwicklungszeit und reduziert potenzielle Fehlerquellen.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Halbleitermaterialien und präzise Fertigung garantieren eine lange Lebensdauer und einen stabilen Betrieb, auch unter anspruchsvollen Bedingungen. Dies minimiert Wartungsaufwand und Ausfallzeiten.
- Vielseitige Einsatzmöglichkeiten: Von Hobbyprojekten über industrielle Mess- und Regeltechnik bis hin zu Laborgeräten – die SC 39-11 RT passt sich flexibel an unterschiedlichste Anwendungsbereiche an.
- Kompakte Bauform: Trotz der großen Ziffernhöhe ist die Anzeige kompakt gehalten, was eine Integration auch in platzbeschränkte Gehäuse ermöglicht.
Einsatzmöglichkeiten und Anwendungsgebiete
Die SC 39-11 RT 7-Segment-Anzeige ist eine universell einsetzbare Komponente für eine Vielzahl von Applikationen. Ihre primäre Funktion besteht darin, numerische Werte oder ausgewählte Zeichen übersichtlich darzustellen. Hier einige typische Einsatzbereiche:
- Mess- und Regeltechnik: Anzeige von Messwerten bei Thermometern, Voltmeter, Frequenzzählern und anderen Laborgeräten.
- Industrielle Steuerungen: Darstellung von Prozessparametern, Alarmmeldungen oder Stellgrößen in Produktionsanlagen.
- Digitale Uhren und Timer: Anzeige von Zeit und Datum in Haushaltsgeräten, Industrieuhren oder Sportgeräten.
- Fahrzeugtechnik: Anzeigen für Bordcomputer, Kilometerzähler oder Statusinformationen.
- Prototyping und Hobbyelektronik: Ideal für den Einsatz in eigenen Entwicklungen, DIY-Projekten und Lernlaboren, um Ergebnisse sichtbar zu machen.
- Kassensysteme und Preisanzeigen: Klare Darstellung von Preisen oder Transaktionsdaten.
Produkteigenschaften der SC 39-11 RT – 7-Segment-Anzeige
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | SC 39-11 RT |
| Anzeigetyp | 7-Segment-Anzeige |
| Farbe der Leuchtelemente | Rot |
| Ziffernhöhe | 10,0 mm |
| Kathodenkonfiguration | Gemeinsame Kathode (Common Cathode) |
| LED-Typ | Standard (z.B. AIGaInP für hohe Effizienz und Farbreinheit) |
| Betriebsspannung (typisch pro Segment) | Niedrigspannungsbereich, üblicherweise 1.8V – 2.2V, abhängig von der spezifischen LED-Technologie |
| Betriebsstrom (typisch pro Segment) | Gering, im Bereich von 10-20mA, empfohlen für optimale Helligkeit und Lebensdauer |
| Material Gehäuse | Hochwertiger Kunststoff (z.B. ABS oder ähnliches thermoplastisches Polymer), robust und isolierend |
| Konstruktion | Präzisionsgefertigte Einheit mit integrierten LEDs für optimale Lichtverteilung und klare Segmentgrenzen |
| Anschlusspins | Standard-DIP-Bauform für einfache Montage und Lötarbeiten auf Leiterplatten |
| Temperaturbereich (Betrieb) | Breiter Temperaturbereich, typisch von -40°C bis +85°C, für industrielle Umgebungen geeignet |
| Lebensdauer | Hohe Betriebsstunden (typischerweise > 50.000 Stunden), abhängig von Betriebsstrom und Umgebungsbedingungen |
| Visueller Winkel | Optimiert für gute Sichtbarkeit über einen weiten Winkelbereich |
Häufig gestellte Fragen zu SC 39-11 RT – 7-Segment-Anzeige
Was bedeutet gemeinsame Kathode bei dieser Anzeige?
Die Bezeichnung „gemeinsame Kathode“ (Common Cathode) bedeutet, dass alle Kathodenanschlüsse der einzelnen Leuchtdioden-Segmente miteinander verbunden sind. Um ein Segment zum Leuchten zu bringen, muss die positive Spannung (Anode) an das entsprechende Segment angelegt werden, während die gemeinsame Kathode geerdet ist. Dies vereinfacht die Ansteuerung, da nur die Anoden der zu aktivierenden Segmente geschaltet werden müssen.
Ist die Anzeige auch in anderen Farben erhältlich?
Die Modellbezeichnung SC 39-11 RT spezifiziert explizit die Farbe Rot. Für alternative Farben müssten Sie sich an Varianten mit anderen Bezeichnungen oder an andere Produkttypen wenden.
Wie wird die Anzeige an einen Mikrocontroller angeschlossen?
Die SC 39-11 RT kann direkt an digitale Ausgangspins eines Mikrocontrollers angeschlossen werden. Da die LEDs einen bestimmten Strom benötigen, wird empfohlen, einen Vorwiderstand pro Segment (oder pro Gruppe von Segmenten, falls diese gleichzeitig mit dem gleichen Strom angesteuert werden) zu verwenden, um den Strom zu begrenzen und die Lebensdauer der LEDs zu gewährleisten. Die genaue Berechnung des Vorwiderstands hängt von der Betriebsspannung des Mikrocontrollers und dem gewünschten Strom pro LED ab.
Ist die Ziffernhöhe von 10,0 mm für meine Anwendung ausreichend?
Eine Ziffernhöhe von 10,0 mm ist für die meisten Anwendungen, bei denen eine gute Lesbarkeit aus mittlerer bis größerer Entfernung gefordert ist, sehr gut geeignet. Sie bietet einen hervorragenden Kompromiss zwischen Kompaktheit und klarer Darstellung. Für extrem weite Sichtdistanzen oder sehr spezielle Anforderungen könnten größere Anzeigetypen in Betracht gezogen werden müssen.
Kann die Anzeige auch Buchstaben darstellen?
Eine 7-Segment-Anzeige ist primär für die Darstellung von Ziffern (0-9) konzipiert. Mit etwas Geschick und durch die Kombination von Segmenten lassen sich zwar einige Großbuchstaben (z.B. A, b, C, d, E, F, H, L, P, U) sowie einige Kleinbuchstaben (z.B. a, b, c, d, e, f, h, i, j, L, n, o, P, r, t, u) und Sonderzeichen darstellen. Eine vollständige alphanumerische Darstellung ist jedoch nicht ihr Hauptzweck.
Welche Art von Gehäuse wird für die Montage benötigt?
Die SC 39-11 RT ist typischerweise in einer Standard-DIP-Bauform (Dual In-line Package) ausgeführt. Diese Bauform ist für die direkte Montage auf Standard-Leiterplatten (PCBs) mittels Durchsteckmontage (THT – Through-Hole Technology) konzipiert. Sie kann einfach verlötet werden.
Wie beeinflusst der Betriebsstrom die Helligkeit und Lebensdauer?
Der Betriebsstrom hat einen direkten Einfluss auf die Helligkeit und die Lebensdauer der LEDs. Ein höherer Strom führt zu einer höheren Helligkeit, kann aber auch die Betriebstemperatur erhöhen und die Lebensdauer verkürzen. Ein geringerer Strom reduziert die Helligkeit, verlängert aber die Lebensdauer der Anzeige erheblich. Es ist wichtig, den empfohlenen Betriebsstrombereich einzuhalten, um die optimale Balance zwischen Leistung und Langlebigkeit zu erzielen.
