SC 3858 – HF-Bipolartransistor: Maximale Leistung und Zuverlässigkeit für anspruchsvolle Schaltungen
Der SC 3858 HF-Bipolartransistor, NPN, 200V, 17A, 200W, MT-200 ist die definitive Lösung für Entwickler und Techniker, die höchste Anforderungen an Leistung, Schaltgeschwindigkeit und thermische Belastbarkeit in ihren Hochfrequenzanwendungen stellen. Er übertrifft herkömmliche Transistoren durch seine optimierte Struktur und Materialwahl, die eine überragende Effizienz und Lebensdauer garantieren, selbst unter extremen Betriebsbedingungen.
Überlegene Leistung und Robustheit
Der SC 3858 setzt neue Maßstäbe in puncto Leistungsfähigkeit. Seine NPN-Konfiguration, kombiniert mit einer maximalen Sperrspannung von 200V und einem Dauerstrom von 17A, ermöglicht den Einsatz in Hochleistungsverstärkern, Schaltnetzteilen und HF-Generatoren, wo selbst kurzzeitige Überlastungen kritisch sind. Die beeindruckende Verlustleistung von 200W, unterstützt durch das MT-200 Gehäuse, sorgt für eine exzellente Wärmeableitung und damit für eine außergewöhnlich hohe Zuverlässigkeit und Langlebigkeit.
Anwendungsfelder und technische Vorteile
Dieser HF-Bipolartransistor ist prädestiniert für anspruchsvolle Applikationen in Bereichen wie:
- Leistungsverstärker für Funk- und Sendetechnik: Bietet hohe Verstärkungsfaktoren und eine ausgezeichnete Signalintegrität auch bei hohen Frequenzen.
- Schaltnetzteile und DC/DC-Wandler: Ermöglicht effizientes Schalten hoher Ströme und Spannungen mit minimalen Verlusten.
- HF-Generatoren und Oszillatoren: Gewährleistet stabile und präzise Frequenzerzeugung.
- Industrielle Steuerungs- und Automatisierungssysteme: Sorgt für zuverlässige Leistungsschaltung in rauen Umgebungen.
- Telekommunikationsinfrastruktur: Unterstützt die robusten Anforderungen moderner Netzwerke.
Die fortschrittliche Halbleitertechnologie des SC 3858 minimiert parasitäre Kapazitäten und Induktivitäten, was zu einer verbesserten Schaltgeschwindigkeit und einem reduzierten Rauschen führt. Dies ist entscheidend für die Signalqualität in Hochfrequenzschaltungen.
Materialien und Konstruktion für maximale Effizienz
Das MT-200 Gehäuse ist nicht nur ein Behältnis, sondern ein integraler Bestandteil des thermischen Managements. Seine Konstruktion mit hoher Wärmeleitfähigkeit und thermischer Beständigkeit ermöglicht die effektive Abführung der im Betrieb entstehenden Wärme von der aktiven Halbleiterzone. Dies verlängert die Lebensdauer des Transistors signifikant und verhindert thermisches Durchgehen. Die interne Bonddrahttechnologie ist auf minimale Übergangswiderstände und hohe Strombelastbarkeit optimiert.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Transistortyp | Bipolartransistor, NPN |
| Max. Kollektor-Emitter-Spannung (Vce) | 200 V |
| Max. Kollektorstrom (Ic) | 17 A (dauerhaft) |
| Max. Verlustleistung (Pd) | 200 W (bei angepasster Kühlung) |

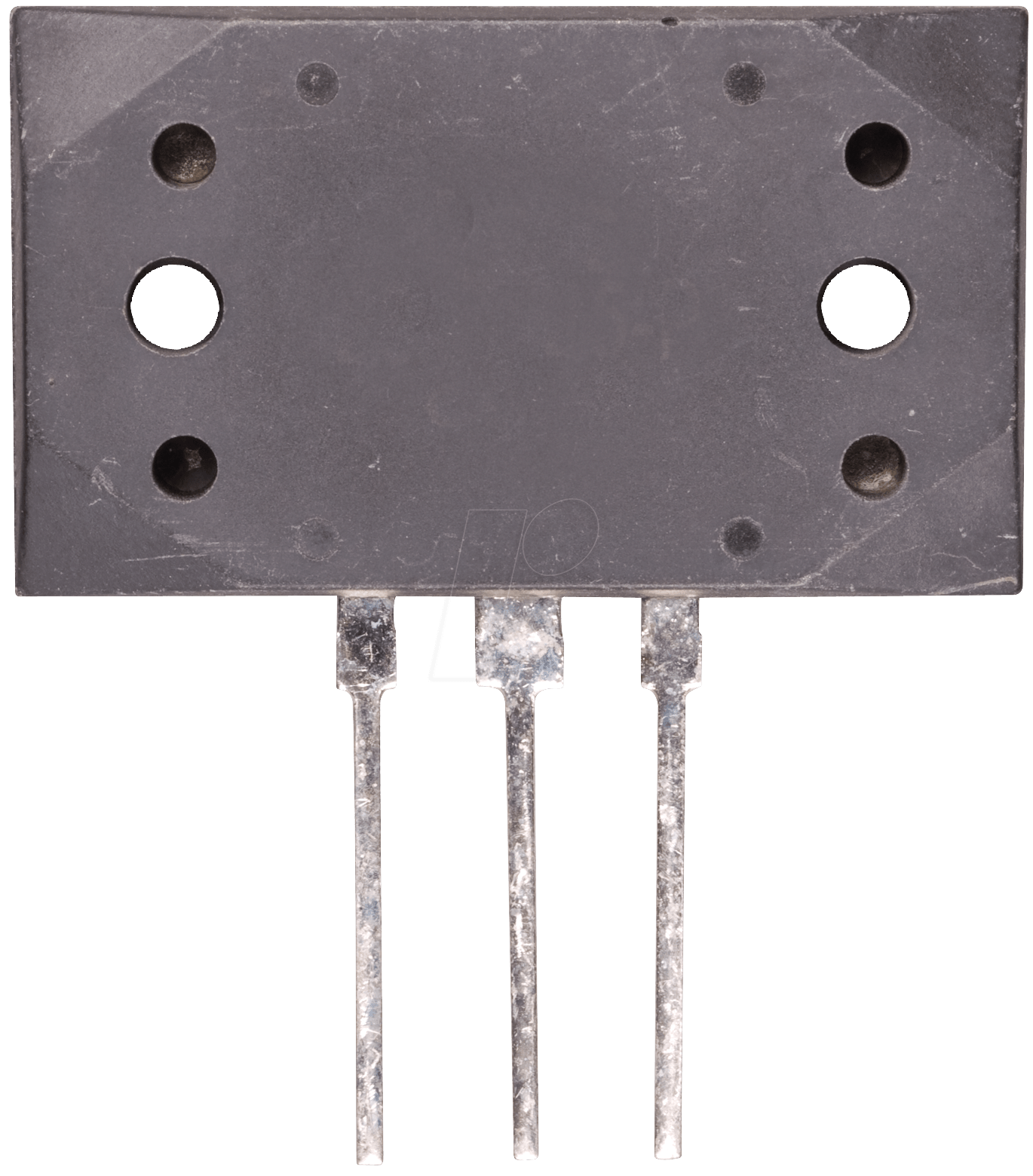

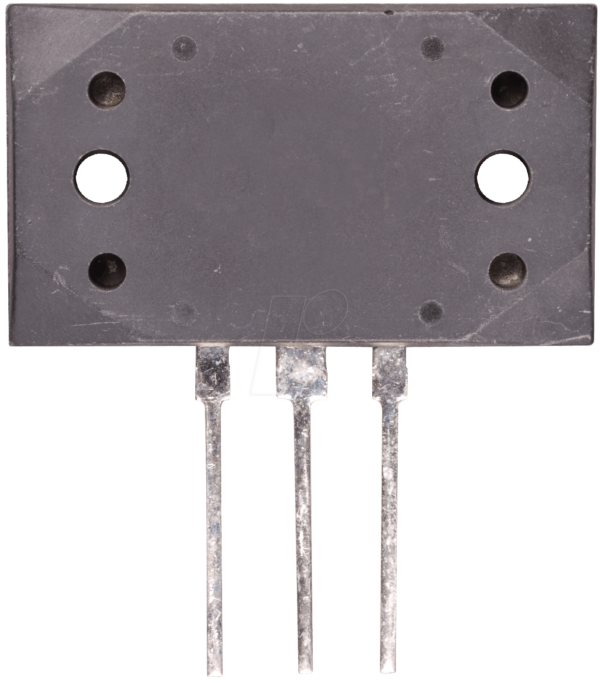

| Gehäuseform | MT-200 (Metallgehäuse mit guter thermischer Anbindung) |
| Schaltfrequenzbereich | Optimiert für hohe Frequenzen, detaillierte Datenblätter sind für genaue Frequenzgänge und Bandbreiten konsultieren. |
| Thermischer Widerstand (Gehäuse zu Kühlkörper) | Sehr gering dank MT-200 Konstruktion, spezifiziert im Datenblatt. Ermöglicht effiziente Wärmeableitung. |
| Betriebstemperaturbereich | Erweitert, um Zuverlässigkeit unter anspruchsvollen Bedingungen zu gewährleisten. Genaue Spezifikationen im technischen Datenblatt. |
Technische Details und Spezifikationen
Der SC 3858 zeichnet sich durch seine hohe Stromverstärkung (hFE) in einem breiten Strombereich aus, was eine präzise Steuerung der Last ermöglicht. Die geringen Sättigungsspannungen (Vce(sat)) reduzieren die Verlustleistung während des Einschaltens und Ausschaltens, was die Gesamteffizienz des Systems weiter erhöht. Die hohe Zuverlässigkeit wird durch strenge Qualitätskontrollen und die Verwendung hochwertiger Materialien gewährleistet.
Die Auswahl des richtigen Kühlkörpers und einer geeigneten Wärmeleitpaste ist für die Erreichung der maximalen Verlustleistung von 200W unerlässlich. Das MT-200 Gehäuse bietet hierfür ideale Voraussetzungen durch seine integrierte Befestigungsmöglichkeit und hervorragende Wärmeübertragungsfläche.
Häufig gestellte Fragen zu SC 3858 – HF-Bipolartransistor, NPN, 200V, 17A, 200W, MT-200
Kann der SC 3858 in Audioverstärkern eingesetzt werden?
Ja, der SC 3858 ist aufgrund seiner hohen Leistungsfähigkeit und guten thermischen Eigenschaften auch für den Einsatz in leistungsstarken Audio-Endstufen geeignet, insbesondere dort, wo hohe Spitzenströme und geringe Verzerrungen gefordert sind. Die genaue Eignung hängt jedoch von der spezifischen Schaltungstopologie ab.
Welche Kühlung ist für den SC 3858 erforderlich?
Um die angegebene Verlustleistung von 200W zu erreichen, ist eine adäquate Kühlung zwingend erforderlich. Dies beinhaltet typischerweise die Montage auf einem passenden Kühlkörper, der die Wärme effektiv an die Umgebung abführen kann. Die genauen Anforderungen an den Kühlkörper sind im technischen Datenblatt zu finden.
Ist der SC 3858 für Schaltanwendungen mit sehr hohen Frequenzen jenseits des kHz-Bereichs geeignet?
Der SC 3858 ist als HF-Bipolartransistor für Hochfrequenzanwendungen konzipiert. Während die genauen Spezifikationen für Schaltfrequenzen im Datenblatt detailliert aufgeführt sind, eignet er sich generell gut für Frequenzen im MHz-Bereich. Für Anwendungen im GHz-Bereich sind spezielle HF-Transistoren mit optimierten Parametern notwendig.
Welche Vorteile bietet das MT-200 Gehäuse gegenüber anderen Gehäuseformen?
Das MT-200 Gehäuse ist ein robustes Metallgehäuse, das eine exzellente Wärmeableitung ermöglicht. Dies ist entscheidend für Transistoren, die hohe Verlustleistungen verarbeiten müssen. Die thermische Anbindung ist in der Regel direkter und effizienter als bei Kunststoffgehäusen, was zu einer geringeren Betriebstemperatur und damit zu einer längeren Lebensdauer führt.
Wie verhält sich die Stromverstärkung (hFE) des SC 3858 über den gesamten Betriebsbereich?
Die Stromverstärkung (hFE) des SC 3858 ist darauf optimiert, auch bei hohen Strömen eine konstante und nutzbare Verstärkung zu bieten. Detaillierte Graphen der hFE-Charakteristik in Abhängigkeit von Kollektorstrom und Temperatur sind im technischen Datenblatt verfügbar.
Gibt es spezielle Hinweise zur Montage und Verdrahtung des SC 3858?
Ja, bei der Montage des SC 3858 ist auf eine sichere mechanische Befestigung und eine gute thermische Anbindung an den Kühlkörper zu achten. Die Verdrahtung sollte kurz gehalten werden, um unerwünschte Induktivitäten und Kapazitäten zu minimieren, was besonders bei Hochfrequenzanwendungen wichtig ist.
Welche Art von Lasten kann der SC 3858 schalten?
Der SC 3858 ist aufgrund seiner hohen Spannungs- und Strombelastbarkeit für eine Vielzahl von Lasten geeignet, darunter Motoren, Leistungswiderstände, Spulen und andere induktive oder kapazitive Lasten in Hochleistungsanwendungen, sofern die Spitzenströme und Spannungen innerhalb der Spezifikationen bleiben.
