SC 3303 – HF-Bipolartransistor für anspruchsvolle Schaltungen
Suchen Sie nach einer zuverlässigen und leistungsstarken Lösung für Ihre Hochfrequenz- und Leistungselektronikanwendungen? Der SC 3303 NPN-Bipolartransistor mit seinen beeindruckenden Spezifikationen von 100V Sperrspannung, 5A Strombelastbarkeit und 20W Verlustleistung ist die ideale Komponente für Ingenieure und Entwickler, die eine überlegene Performance in anspruchsvollen Schaltungen benötigen. Er löst das Problem der Notwendigkeit von robusten Halbleitern, die hohe Spannungen und Ströme schalten können, ohne dabei thermisch an ihre Grenzen zu stoßen, und ist damit die erste Wahl für professionelle Designs.
Herausragende Leistung und Zuverlässigkeit für Ihre Projekte
Der SC 3303 zeichnet sich durch eine Kombination aus hoher Spannungsfestigkeit und signifikanter Stromtragfähigkeit aus, was ihn für eine breite Palette von Anwendungen qualifiziert. Seine Fähigkeit, bis zu 100V zu sperren, bietet einen großzügigen Sicherheitsspielraum in vielen Schaltungstopologien, während die 5A maximale Strombelastbarkeit eine effiziente Leistungsschaltung ermöglicht. Die NPN-Struktur ist Standard in der Industrie und gewährleistet eine hohe Kompatibilität mit bestehenden Designs. Die Verlustleistung von 20W verdeutlicht die Robustheit des Transistors unter Last und ermöglicht den Einsatz in Umgebungen, wo eine effektive Wärmeableitung gewährleistet ist.
Anwendungsbereiche und Einsatzmöglichkeiten
Dieser Hochfrequenz-Bipolartransistor ist speziell für anspruchsvolle Anwendungen konzipiert, bei denen Präzision, Effizienz und Zuverlässigkeit im Vordergrund stehen. Seine Eigenschaften prädestinieren ihn für den Einsatz in:
- Leistungsverstärkern im HF-Bereich
- Schaltnetzteilen und DC/DC-Wandlern
- Motorsteuerungen und Antriebselektronik
- Signalgeneratoren und Oszillatoren
- Generellen Schalteinheiten mit hohen Anforderungen an Strom und Spannung

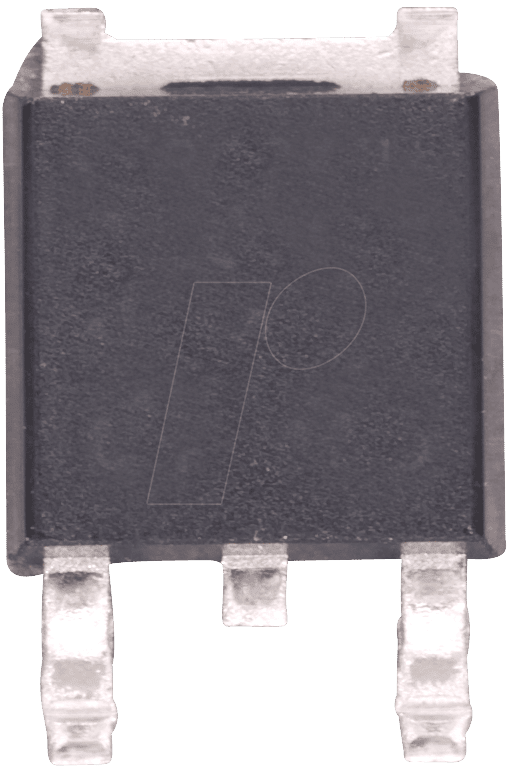

Die D-PAK-Bauform sorgt für eine ausgezeichnete thermische Anbindung an die Leiterplatte, was für die Handhabung der 20W Verlustleistung essenziell ist und die Lebensdauer sowie die Performance des Bauteils signifikant verbessert.
Technische Spezifikationen im Detail
Der SC 3303 repräsentiert die nächste Generation von Leistungstransistoren, die auf bewährter Technologie basieren, aber durch verbesserte Fertigungsprozesse und Materialauswahl optimiert wurden. Die NPN-Charakteristik ermöglicht eine einfache Ansteuerung und Integration in bipolare Schaltungen. Die maximale Sperrspannung von 100V (VCEO) bietet ausreichend Spielraum für diverse Topologien, um auch Transienten und Spannungsspitzen sicher zu beherrschen. Mit einer maximalen Strombelastbarkeit von 5A (IC) kann der Transistor auch moderate Leistungslasten direkt schalten oder steuern. Die dissipative Leistung von 20W (PD) im D-PAK-Gehäuse erlaubt den Betrieb unter Last, vorausgesetzt eine adäquate Kühlung ist gewährleistet.
Vorteile gegenüber Standardlösungen
Der SC 3303 setzt sich von Standardlösungen durch mehrere Schlüsselfaktoren ab:
- Höhere Spannungsfestigkeit: Mit 100V bietet er mehr Sicherheit und Flexibilität als viele weniger leistungsfähige Transistoren.
- Signifikante Stromtragfähigkeit: 5A ermöglichen den direkten Einsatz in anspruchsvolleren Schaltungen ohne die Notwendigkeit komplexer paralleler Anordnungen.
- Optimierte Wärmeableitung: Das D-PAK-Gehäuse ist für eine verbesserte thermische Performance ausgelegt, was zu höherer Zuverlässigkeit und Langlebigkeit führt.
- Geringere Verluste: Durch seine Effizienz minimiert der SC 3303 Energieverluste und reduziert die thermische Belastung des Gesamtsystems.
- Zuverlässigkeit im Hochfrequenzbereich: Speziell für HF-Anwendungen optimiert, bietet er eine konsistente Performance auch bei höheren Frequenzen.
Strukturelle und elektrische Eigenschaften
Die physikalische und elektrische Beschaffenheit des SC 3303 ist auf maximale Performance und Langlebigkeit ausgelegt. Das D-PAK-Gehäuse ist ein oberflächenmontierbares Bauteil (SMD), das durch seine robuste Konstruktion und seine gute thermische Leitfähigkeit besticht. Die direkte Anbindung an die Leiterplatte mittels Lötanschlüssen ermöglicht einen effizienten Wärmeübergang vom Halbleiterkern zur Umgebung. Die NPN-Halbleiterstruktur, basierend auf optimierten Siliziumprozessen, gewährleistet schnelle Schaltzeiten und eine hohe Stromverstärkung, was für die effiziente Steuerung von Leistungskomponenten entscheidend ist.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Transistortyp | Bipolartransistor, NPN |
| Maximale Sperrspannung (VCEO) | 100 V |
| Maximale Kollektorstromstärke (IC) | 5 A |
| Maximale Verlustleistung (PD) | 20 W (typ. bei guter Kühlung) |
| Gehäuseform | D-PAK (TO-252) |
| Schaltfrequenz (typ.) | Optimiert für HF-Anwendungen (genaue Werte herstellerspezifisch, aber für breitbandige HF-Anwendungen ausgelegt) |
| Thermische Anbindung | Exzellent durch D-PAK-Gehäuse für effiziente Wärmeableitung |
| Einsatzgebiet | Leistungsverstärker, Schaltnetzteile, Motorsteuerungen, HF-Schaltungen |
Maximierung der Lebensdauer und Performance
Um die volle Leistungsfähigkeit und Langlebigkeit des SC 3303 HF-Bipolartransistors zu gewährleisten, sind spezifische Installations- und Betriebspraktiken zu beachten. Das D-PAK-Gehäuse erfordert eine sorgfältige Auswahl der Leiterplattengestaltung, um eine optimale Wärmeableitung zu ermöglichen. Dies kann durch großflächige Kupferpads, die eine direkte Verbindung zur Masse oder zu Kühlflächen herstellen, erreicht werden. Die richtige Dimensionierung von Kühlkörpern und Lüftern ist ebenfalls kritisch, insbesondere bei Anwendungen, die nahe an der maximalen Verlustleistung von 20W operieren. Die Auswahl geeigneter Stromversorgungen und die korrekte Ansteuerung des Transistors mit der Basisstromstärke verhindern Übersteuerung und reduzieren zusätzliche Wärmeverluste. Die Einhaltung der maximal zulässigen Spannungs- und Stromwerte ist unerlässlich, um Degradation und vorzeitiges Versagen zu vermeiden.
Technische Details der Halbleitertechnologie
Die Herstellung des SC 3303 nutzt fortschrittliche Silizium-Prozesstechnologien, die darauf abzielen, die Durchbruchspannung, die Stromtragfähigkeit und die Schaltgeschwindigkeiten zu optimieren. Die NPN-Struktur ermöglicht einen hohen Kollektorstromfluss, der durch eine präzise Dotierung der Emitter-, Basis- und Kollektorschichten gesteuert wird. Die Basisbreite und die Dotierungsprofile sind so gewählt, dass ein hoher Stromverstärkungsfaktor (hFE) über einen weiten Betriebsbereich erzielt wird, was für eine effiziente Schaltersteuerung unerlässlich ist. Die Widerstandsfähigkeit gegenüber hohen Spannungen wird durch optimierte Feldverteilungen am Rand des p-n-Übergangs erreicht, was das Risiko von Lawinendurchbruch minimiert. Die Verbindungstechnologie innerhalb des D-PAK-Gehäuses ist robust ausgelegt, um die elektrischen Verbindungen auch unter thermischer Belastung sicherzustellen.
FAQ – Häufig gestellte Fragen zu SC 3303 – HF-Bipolartransistor, NPN, 100V, 5A, 20W, D-PAK
Was ist die primäre Anwendung des SC 3303 HF-Bipolartransistors?
Der SC 3303 ist primär für Hochfrequenz- und Leistungsschaltungen konzipiert, wie z.B. Leistungsverstärker, Schaltnetzteile und Motorsteuerungen, wo eine Kombination aus hoher Spannungsfestigkeit und Stromtragfähigkeit gefordert ist.
Warum ist die D-PAK-Bauform für diesen Transistor wichtig?
Die D-PAK-Bauform (TO-252) ist ein oberflächenmontierbares Bauteil, das eine exzellente thermische Anbindung an die Leiterplatte ermöglicht. Dies ist entscheidend für die effektive Ableitung der Verlustleistung von 20W und gewährleistet so die Zuverlässigkeit und Langlebigkeit des Transistors.
Welche Vorteile bietet die NPN-Struktur gegenüber PNP?
Die NPN-Struktur ist in der Leistungselektronik weit verbreitet und bietet oft eine einfachere Ansteuerung mit positiven Spannungen und Strömen, was die Integration in viele Standard-Schaltungstopologien erleichtert.
Kann der SC 3303 für DC/DC-Wandler verwendet werden?
Ja, die hohen Sperrspannungs- und Stromwerte des SC 3303 sowie seine Schaltgeschwindigkeit machen ihn zu einer geeigneten Komponente für verschiedene Arten von DC/DC-Wandlern, insbesondere dort, wo robuste Schaltverhalten gefragt sind.
Benötigt der SC 3303 einen Kühlkörper?
Bei Betrieb nahe der maximalen Verlustleistung von 20W oder in Umgebungen mit hohen Umgebungstemperaturen ist die Verwendung eines geeigneten Kühlkörpers oder eine adäquate thermische Anbindung an die Leiterplatte dringend empfohlen, um die Betriebstemperatur im sicheren Bereich zu halten.
Was bedeutet die Spezifikation „HF“ bei diesem Transistor?
„HF“ (Hochfrequenz) bedeutet, dass der Transistor für Anwendungen mit hohen Frequenzen optimiert ist. Dies beinhaltet typischerweise eine gute Stromverstärkung bei höheren Frequenzen und schnelle Schaltzeiten, um Signalverluste und Verzerrungen zu minimieren.
Welche Art von Lasten kann der SC 3303 direkt schalten?
Mit einer maximalen Kollektorstromstärke von 5A kann der SC 3303 moderate Lasten wie kleine Motoren, Relais oder LED-Arrays direkt schalten, vorausgesetzt, die angelegte Spannung und die Verlustleistung werden im zulässigen Bereich gehalten.
