SC 2690 – Hochleistungs-HF-Bipolartransistor für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen Komponente, die auch unter anspruchsvollen HF-Bedingungen maximale Leistung und Stabilität bietet? Der SC 2690, ein NPN-Bipolartransistor mit einer Spannungsfestigkeit von 120V und einem Strom von 1,2A, ist die ideale Lösung für Entwickler, Ingenieure und fortgeschrittene Hobbyisten, die höchste Ansprüche an ihre Schaltkreise stellen. Dieser Transistor ermöglicht präzise Steuerung und effiziente Verstärkung in HF-Anwendungen, wo herkömmliche Komponenten an ihre Grenzen stoßen.
Überlegene Leistung und Zuverlässigkeit im HF-Bereich
Der SC 2690 zeichnet sich durch seine herausragenden Eigenschaften aus, die ihn von Standardlösungen abheben und zu einer überlegenen Wahl für professionelle Anwendungen machen. Die hohe Spannungsfestigkeit von 120V ermöglicht den Einsatz in Schaltungen mit höheren Spannungspegeln, während der maximale Kollektorstrom von 1,2A eine robuste Leistungsfähigkeit für eine Vielzahl von Anwendungen gewährleistet. Mit einer Verlustleistung von 20W ist der SC 2690 selbst bei intensiver Beanspruchung temperaturbeständig und bietet somit eine außergewöhnliche Langlebigkeit und Zuverlässigkeit. Das TO-126-Gehäuse sorgt für eine effiziente Wärmeabfuhr und eine einfache Integration in bestehende Designs.
Technische Spezifikationen und Konstruktionsmerkmale
Der SC 2690 ist ein sorgfältig entwickelter NPN-Bipolartransistor, der auf modernsten Halbleitertechnologien basiert. Seine Konstruktion ist auf maximale Effizienz und minimale Verluste im Hochfrequenzbereich optimiert. Die präzise gefertigten Halbleiterschichten und die sorgfältige Materialauswahl garantieren eine konsistente Leistung über einen breiten Betriebsbereich.
Vorteile des SC 2690 für Ihre HF-Schaltungen
- Hohe Spannungsfestigkeit: Ermöglicht den Einsatz in Systemen mit bis zu 120V, was mehr Flexibilität bei der Schaltungsentwicklung bietet.
- Robustes Stromhandling: Mit einem maximalen Kollektorstrom von 1,2A ist der Transistor für eine breite Palette von Leistungsanwendungen geeignet.
- Effiziente Wärmeableitung: Die hohe Verlustleistung von 20W und das TO-126-Gehäuse sorgen für eine optimale Betriebstemperatur und verlängern die Lebensdauer.
- Präzise HF-Charakteristik: Speziell entwickelt für zuverlässige Leistung in Hochfrequenzanwendungen, minimiert Signalverluste und Verzerrungen.
- Stabile Transistorparameter: Geringe Streuung der Kennwerte gewährleistet konsistente Ergebnisse über verschiedene Einheiten hinweg.
- Einfache Integration: Das standardisierte TO-126-Gehäuse erleichtert den Austausch und die Implementierung in bestehende Platinendesigns.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien und Fertigungsprozesse garantieren eine lange Lebensdauer und minimieren Ausfallraten.
Detaillierte Produktdaten und Eigenschaften
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | HF-Bipolartransistor, NPN |
| Modellnummer | SC 2690 |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 120 V |
| Maximaler Kollektorstrom (IC) | 1,2 A |
| Maximale Verlustleistung (PD) | 20 W |

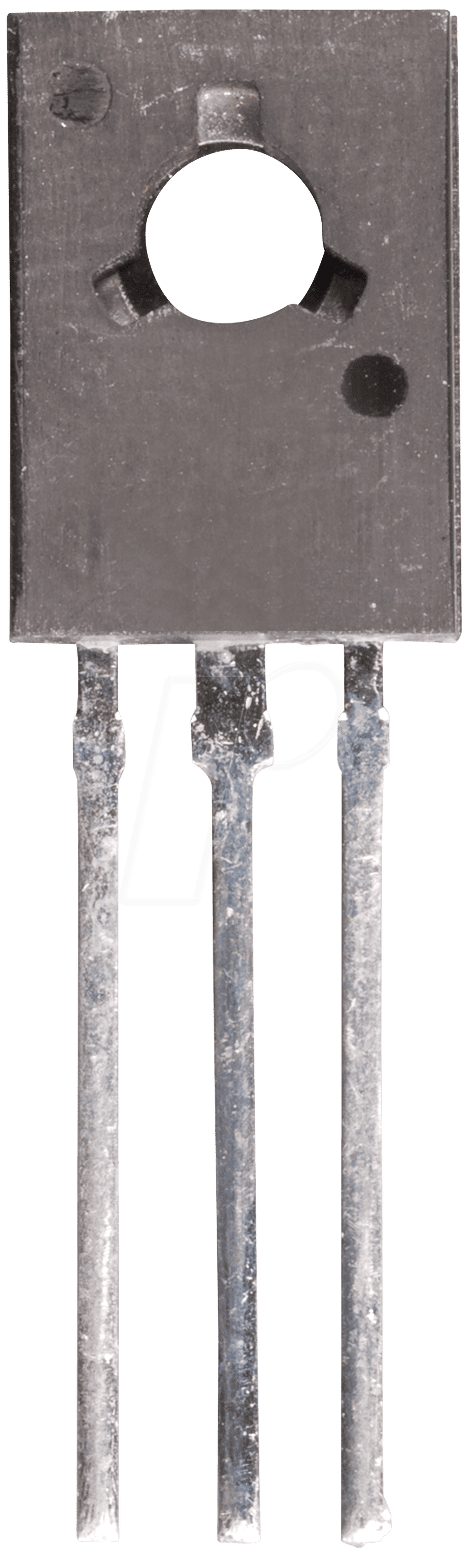

| Gehäuseform | TO-126 |
| Anwendungsspektrum | HF-Verstärker, Schaltanwendungen, HF-Sender, Leistungstreiber |
| Material und Aufbau | Basierend auf Silizium-Halbleitertechnologie, optimiert für HF-Leistung und thermische Stabilität. Das TO-126-Gehäuse besteht aus einem robusten Kunststoff mit integriertem Kühlkörperanschluss. |
| Thermische Eigenschaften | Entwickelt für effiziente Wärmeableitung im Betrieb, um Überhitzung und Leistungseinbußen zu vermeiden. Die Kennwerte bleiben auch unter Last stabil. |
| Elektrische Kennlinien | Präzise und konsistente Kennlinien im relevanten HF-Frequenzbereich, optimiert für geringe Verzerrungen und hohe Verstärkung. |
Einsatzmöglichkeiten des SC 2690
Der SC 2690 ist ein vielseitiger HF-Bipolartransistor, der sich hervorragend für eine breite Palette von elektronischen Anwendungen eignet. Seine Fähigkeit, hohe Spannungen und Ströme zu verarbeiten, kombiniert mit seiner HF-Leistungsfähigkeit, macht ihn zur ersten Wahl für:
- HF-Leistungsverstärker: Ideal für den Aufbau von Verstärkerstufen in Amateurfunkgeräten, Messinstrumenten und kommerziellen Kommunikationssystemen.
- HF-Sender und -Empfänger: Bietet die notwendige Leistung und Stabilität für die Oszillation und Modulation in Senderstufen sowie für die Verstärkung von schwachen Signalen in Empfängerteilen.
- Leistungsschaltkreise: Kann als schneller Schalter in PWM-Reglern oder anderen Leistungselektronik-Anwendungen eingesetzt werden, wo hohe Schaltfrequenzen und Spannungsfestigkeit erforderlich sind.
- RF-Gleichtaktunterdrückungsfilter: Zur Implementierung von Filtern, die unerwünschte Gleichtaktsignale in HF-Leitungen unterdrücken.
- HF-Treiberstufen: Dient als Treibertransistor für größere HF-Leistungsverstärker.
- Entwicklungs- und Prototyping-Projekte: Für Ingenieure und fortgeschrittene Hobbyisten, die zuverlässige und leistungsstarke Komponenten für ihre HF-Projekte benötigen.
Warum der SC 2690 die richtige Wahl für Sie ist
Im Gegensatz zu generischen Transistoren, die oft Kompromisse bei der HF-Leistung oder der Spannungsfestigkeit eingehen, wurde der SC 2690 speziell für anspruchsvolle Hochfrequenzanwendungen entwickelt. Seine Kombination aus 120V Spannungsfestigkeit, 1,2A Strombelastbarkeit und 20W Verlustleistung im kompakten TO-126-Gehäuse bietet eine unübertroffene Leistung und Zuverlässigkeit. Dies minimiert das Risiko von Bauteilausfällen, reduziert die Notwendigkeit für aufwendige Kühlkörperlösungen und ermöglicht kompaktere Schaltungsdesigns. Die präzisen HF-Charakteristiken stellen sicher, dass Ihre Schaltungen mit minimalen Signalverlusten und Verzerrungen arbeiten, was für die Integrität und Effizienz von HF-Systemen entscheidend ist.
SC 2690 – Technische Überlegenheit im Detail
Die Leistungsfähigkeit des SC 2690 resultiert aus einer sorgfältigen Auswahl der Halbleitermaterialien und einer optimierten Dotierungskonzentration. Dies führt zu einem niedrigen Basisstrom und einer hohen Stromverstärkung (hFE) über einen weiten Betriebsbereich, was für eine effiziente Steuerung und Verstärkung essentiell ist. Die interne Kapazität des Transistors ist für HF-Anwendungen optimiert, um parasitäre Effekte zu minimieren und eine klare Signalübertragung zu gewährleisten. Das TO-126-Gehäuse ist nicht nur ein standardisiertes Formfaktormerkmal, sondern bietet auch eine ausgezeichnete thermische Anbindung, was bei der Handhabung der Verlustleistung von 20W von entscheidender Bedeutung ist. Dies ermöglicht den Betrieb des Transistors nahe seiner maximalen Spezifikationen, ohne die Zuverlässigkeit zu beeinträchtigen. Die Robustheit des Gehäusematerials schützt die internen Halbleiterbauteile vor mechanischer Beschädigung und Umwelteinflüssen, was die Gesamtlanglebigkeit des Produkts weiter erhöht.
Häufig gestellte Fragen (FAQ) zum SC 2690 – HF-Bipolartransistor, NPN, 120V, 1,2A, 20W, TO-126
Was ist die primäre Anwendung für den SC 2690?
Der SC 2690 ist primär für anspruchsvolle Hochfrequenzanwendungen konzipiert. Dazu gehören HF-Leistungsverstärker, HF-Sender und -Empfänger sowie schnelle Leistungsschaltkreise, bei denen eine hohe Spannungsfestigkeit, ein robuster Strombedarf und eine gute HF-Performance erforderlich sind.
Kann der SC 2690 in Audio-Verstärkern eingesetzt werden?
Obwohl der SC 2690 hohe Leistungswerte aufweist, ist seine Charakteristik speziell für HF-Anwendungen optimiert. Für Audio-Verstärker gibt es oft spezialisiertere Transistoren, die für Audio-Frequenzen und geringe Verzerrungen in diesem Bereich besser geeignet sind. Die HF-Eigenschaften des SC 2690 sind jedoch für bestimmte Signalaufbereitungsstufen in Audio-Systemen, die HF-Techniken nutzen, durchaus relevant.
Wie wichtig ist die Kühlung bei der Verwendung des SC 2690?
Angesichts der Verlustleistung von 20W ist eine angemessene Kühlung essentiell, um die maximale Leistung und Lebensdauer des Transistors zu gewährleisten. Das TO-126-Gehäuse bietet zwar gute thermische Eigenschaften, aber bei dauerhafter Belastung nahe der maximalen Spezifikationen kann ein zusätzlicher Kühlkörper ratsam sein, um die Betriebstemperatur im zulässigen Bereich zu halten.
Welche Art von Frequenzen kann der SC 2690 effektiv verarbeiten?
Der SC 2690 ist als HF-Transistor spezifiziert. Die genaue obere Frequenzgrenze hängt von der spezifischen Anwendung und den Schaltungsparametern ab, aber er ist für den Einsatz in typischen HF-Bändern, die in der Funkkommunikation, Messtechnik und anderen Hochfrequenzanwendungen üblich sind, ausgelegt.
Ist der SC 2690 für Schaltnetzteile geeignet?
Ja, der SC 2690 kann in bestimmten Schaltnetzteilen eingesetzt werden, insbesondere wenn hohe Spannungen und Ströme geschaltet werden müssen und eine gute HF-Performance im Schaltvorgang von Vorteil ist. Seine hohe Spannungsfestigkeit und Strombelastbarkeit machen ihn für Leistungsstufen in Schaltnetzteilen geeignet.
Was bedeutet die NPN-Konfiguration bei diesem Transistor?
Die NPN-Konfiguration beschreibt die Polarität der Dotierung in den Halbleiterschichten des Transistors. Bei einem NPN-Transistor wird der Kollektor positiv mit der Stromquelle verbunden, während die Basis ein kleiner positiver Strom oder Spannung benötigt, um den Stromfluss vom Emitter zum Kollektor zu steuern. Dies ist die am weitesten verbreitete Konfiguration für Bipolartransistoren.
Gibt es empfohlene Leiterplattenlayouts für den SC 2690?
Für optimale HF-Performance sind kurze und breite Leiterbahnen, insbesondere zu den Anschlüssen des Transistors, empfehlenswert. Die Minimierung von parasitären Induktivitäten und Kapazitäten ist entscheidend. Das TO-126-Gehäuse sollte ausreichend Freiraum für Wärmeableitung bieten, falls ein zusätzlicher Kühlkörper montiert wird. Eine gute Erdung ist ebenfalls unerlässlich.
