Leistungsstarker HF-Bipolartransistor SC 2581: Maximale Zuverlässigkeit für anspruchsvolle Schaltungen
Sie benötigen einen NPN-Bipolartransistor, der auch unter hoher Belastung eine exzellente Performance liefert? Der SC 2581 ist die ultimative Lösung für Ingenieure und Techniker, die auf maximale Stabilität, Leistung und Zuverlässigkeit in ihren Hochfrequenzanwendungen und Leistungselektronikschaltungen angewiesen sind. Dieser Transistor wurde entwickelt, um die Grenzen herkömmlicher Bauteile zu überwinden und bietet eine überlegene Performance für professionelle Einsatzgebiete.
SC 2581: Die technische Überlegenheit im Detail
Der SC 2581 zeichnet sich durch seine herausragenden elektrischen Kennwerte aus, die ihn von Standardlösungen abheben. Mit einer maximalen Sperrspannung von 200V und einem maximalen Kollektorstrom von 10A bewältigt er mühelos hohe Leistungsschwankungen. Die Verlustleistung von 100W, kombiniert mit dem robusten TO-3PN-Gehäuse, garantiert eine effiziente Wärmeableitung und somit eine lange Lebensdauer selbst bei kontinuierlichem Betrieb unter extremer Last. Diese Kombination aus hoher Spannungsfestigkeit und Stromtragfähigkeit macht ihn zur idealen Wahl für anspruchsvolle Schaltungen, bei denen herkömmliche Transistoren an ihre Grenzen stoßen.
Anwendungsgebiete und Vorteile des SC 2581
Der SC 2581 ist ein vielseitiger Hochleistungs-NPN-Bipolartransistor, der sich für eine breite Palette von professionellen Anwendungen eignet. Seine technischen Spezifikationen machen ihn zu einer bevorzugten Wahl für:
- Leistungsverstärker: Er liefert die nötige Bandbreite und Leistung für Audio- und Hochfrequenz-Verstärkerstufen.
- Schaltnetzteile: Seine hohe Stromtragfähigkeit und Schaltgeschwindigkeit ermöglichen effiziente und stabile Stromversorgungen.
- HF-Applikationen: Ideal für Sender, Empfänger und andere Hochfrequenzschaltungen, bei denen präzise Signalverarbeitung gefragt ist.
- Motorsteuerungen: Ermöglicht die zuverlässige Ansteuerung von Elektromotoren mit hohen Stromanforderungen.
- Industrielle Automatisierung: Bietet die Robustheit und Zuverlässigkeit, die in industriellen Umgebungen unerlässlich sind.
- Labor und Prototyping: Ein unverzichtbarer Baustein für Entwicklungsingenieure, die anspruchsvolle Schaltungen entwerfen und testen.
Die überlegene Wahl des SC 2581 gegenüber Standardlösungen liegt in seiner sorgfältigen Konstruktion und Materialauswahl, die auf extreme Leistungsbedingungen optimiert sind. Dies resultiert in einer höheren Effizienz, einer verbesserten thermischen Performance und einer gesteigerten Zuverlässigkeit, was langfristig Betriebssicherheit und Kosteneinsparungen bedeutet.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | NPN-Bipolartransistor |
| Modellnummer | SC 2581 |
| Maximale Kollektor-Emitter-Spannung (Vce) | 200 V |
| Maximaler Kollektorstrom (Ic) | 10 A |
| Maximale Verlustleistung (Pd) | 100 W |
| Gehäuseform | TO-3PN |
| Häufigkeitsbereich (typisch) | Für HF-Anwendungen optimiert (spezifische Bandbreite abhängig vom Schaltkreisdesign) |
| Thermischer Widerstand | Optimiert für TO-3PN Gehäuse zur effizienten Wärmeableitung |
| Material und Aufbau | Hochwertige Halbleitermaterialien und präzise Fertigung für maximale Leitfähigkeit und Langlebigkeit. Das TO-3PN-Gehäuse ermöglicht eine hervorragende thermische Anbindung an Kühlkörper. |
Der SC 2581 und seine besonderen Design-Merkmale

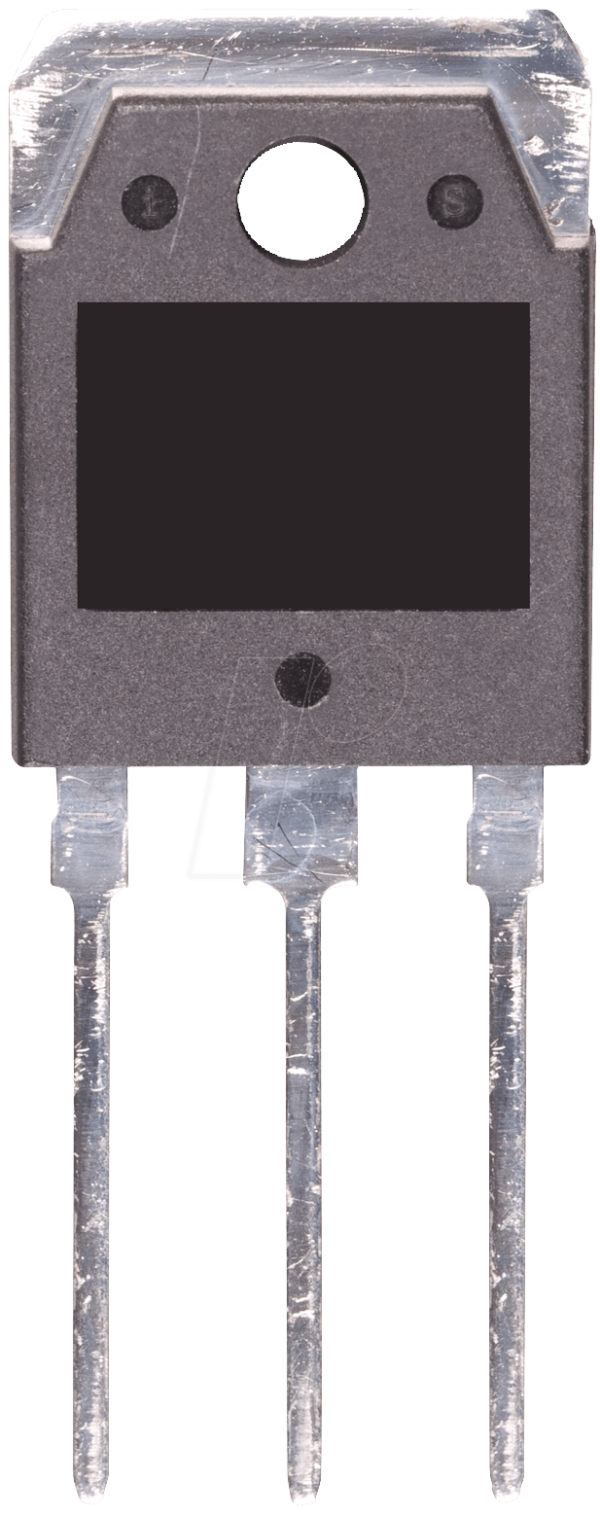

Das TO-3PN-Gehäuse des SC 2581 ist ein entscheidendes Merkmal für seine Leistungsfähigkeit. Dieses robuste Metallgehäuse mit integrierter Befestigungsöse und großen Anschlusspins ist speziell für Anwendungen mit hoher Verlustleistung konzipiert. Es ermöglicht eine optimale thermische Kopplung an externe Kühlkörper, was eine effiziente Abführung der entstehenden Wärme sicherstellt. Dies verhindert Überhitzung und gewährleistet, dass der Transistor auch unter Dauerbelastung seine spezifizierten Leistungswerte aufrechterhält. Die solide Bauweise des Gehäuses schützt zudem die empfindliche Halbleiterstruktur vor mechanischen Beschädigungen und Umwelteinflüssen, was die Zuverlässigkeit in industriellen Umgebungen erhöht.
Tiefergehende Betrachtung der HF-Eigenschaften
Als HF-Bipolartransistor wurde der SC 2581 mit Blick auf optimale Eigenschaften für Hochfrequenzanwendungen entwickelt. Dies beinhaltet typischerweise eine geringe parasitäre Kapazität sowie eine hohe Transitfrequenz (fT). Auch wenn spezifische fT-Werte nicht immer im Standard-Datenblatt aufgeführt sind, deuten die Kennzeichnung als HF-Transistor und die hohe Strom- und Spannungsfestigkeit darauf hin, dass er für den Einsatz in Frequenzbereichen, die über typische Audioanwendungen hinausgehen, ausgelegt ist. Dies ermöglicht präzise Signalverstärkung und Schaltung bei hohen Frequenzen, was für die Kommunikationstechnik, Radarsysteme und andere HF-Geräte essenziell ist. Die Reduzierung von Signalverzerrungen und die Beibehaltung der Signalintegrität sind dabei zentrale Aspekte.
FAQ – Häufig gestellte Fragen zu SC 2581 – HF-Bipolartransistor, NPN, 200V, 10A, 100W, TO-3PN
Welche Art von Kühlkörper wird für den SC 2581 empfohlen?
Aufgrund der hohen Verlustleistung von bis zu 100W ist die Verwendung eines geeigneten Kühlkörpers unerlässlich. Die Größe und Art des Kühlkörpers hängt von der spezifischen Anwendung, der Umgebungstemperatur und der tatsächlichen Verlustleistung ab. Generell wird ein Kühlkörper mit ausreichender Oberfläche für eine effiziente Wärmeabfuhr empfohlen, um die Betriebstemperatur des Transistors im zulässigen Bereich zu halten und eine optimale Lebensdauer zu gewährleisten.
Ist der SC 2581 für digitale Schaltungen geeignet?
Der SC 2581 ist primär als Hochleistungs-Schalt- und Verstärkerkomponente für analoge und digitale Hochfrequenz- und Leistungselektronik konzipiert. Seine hohen Strom- und Spannungsfähigkeiten machen ihn auch für schnelle Schaltanwendungen geeignet, bei denen hohe Leistungen geschaltet werden müssen, beispielsweise in Netzteilen oder Motorsteuerungen.
Welche Art von Schutzschaltungen sind bei der Verwendung des SC 2581 empfehlenswert?
Zur Gewährleistung maximaler Zuverlässigkeit und zum Schutz vor transienten Überspannungen oder Rückinduktionsspannungen, insbesondere in induktiven Lasten, sind Schutzschaltungen wie Freilaufdioden oder Snubber-Schaltungen oft empfehlenswert. Die genaue Auslegung dieser Schaltungen hängt stark von der spezifischen Anwendung ab.
Kann der SC 2581 in Audio-Verstärkern eingesetzt werden?
Ja, der SC 2581 kann aufgrund seiner hohen Strombelastbarkeit und guten HF-Eigenschaften auch in Hochleistungs-Audio-Endstufen eingesetzt werden, insbesondere dort, wo hohe Ausgangsleistungen gefordert sind und eine gute thermische Handhabung gewährleistet ist.
Wie unterscheidet sich das TO-3PN-Gehäuse vom Standard-TO-3?
Das TO-3PN-Gehäuse ist eine Weiterentwicklung des TO-3-Gehäuses. Es bietet oft verbesserte thermische Eigenschaften und eine robustere mechanische Konstruktion, die für anspruchsvollere industrielle Anwendungen und höhere Zuverlässigkeitsanforderungen ausgelegt ist. Die grundlegenden elektrischen Anschlüsse und Abmessungen sind jedoch oft ähnlich.
Welche Spannungsfestigkeit bietet der SC 2581 für den Einsatz in verschiedenen Schaltungen?
Der SC 2581 bietet eine maximale Sperrspannung von 200V (Vce). Dies ermöglicht seinen Einsatz in Schaltungen, die solche Spannungsniveaus erfordern, beispielsweise in Netzteil-Konvertern oder Verstärkerschaltungen mit entsprechenden Betriebsspannungen.
Gibt es spezielle Empfehlungen für die Ansteuerung des SC 2581?
Die Ansteuerung des SC 2581 sollte gemäß den Spezifikationen im zugehörigen Datenblatt erfolgen. Dies beinhaltet die Dimensionierung des Basisstroms und der Basis-Emitter-Spannung, um den gewünschten Kollektorstrom zu erreichen und den Transistor im optimalen Betriebsbereich zu halten, sei es im linearen Verstärkungsbereich oder als schnelles Schaltelement.
