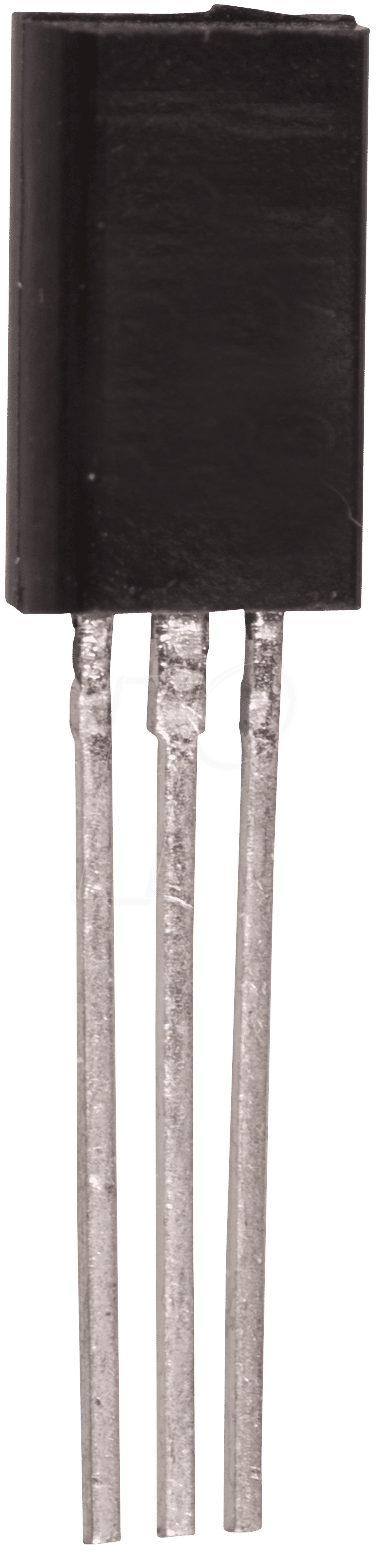

SC 2482 – Bipolartransistor, NPN, 300V, 0,1A, 0,9W, TO-92NL: Präzision für anspruchsvolle Schaltungen
Der SC 2482 – ein NPN-Bipolartransistor – ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und präzise Schaltkomponente für ihre Elektronikprojekte benötigen. Er eignet sich hervorragend für Anwendungen, die eine hohe Spannungsfestigkeit und kontrollierte Stromleitung erfordern, ohne Kompromisse bei der Effizienz einzugehen.
Maximale Leistung und Zuverlässigkeit für Ihre Elektronikprojekte
Wenn es um die Kernfunktionalität Ihrer elektronischen Schaltungen geht, ist die Wahl der richtigen Komponenten entscheidend. Der SC 2482 – ein NPN-Bipolartransistor mit einer beeindruckenden Spannungsfestigkeit von 300V und einem maximalen Strom von 0,1A, bei einer Verlustleistung von 0,9W – stellt eine überlegene Alternative zu Standardtransistoren dar. Seine robuste Bauweise im TO-92NL-Gehäuse garantiert Langlebigkeit und einfache Integration in bestehende Designs. Im Gegensatz zu weniger leistungsfähigen Bauteilen bietet der SC 2482 eine höhere Betriebssicherheit und ermöglicht die Entwicklung von Schaltungen, die auch unter anspruchsvollen Bedingungen stabil funktionieren.
Hervorragende elektrische und thermische Eigenschaften
Die Leistungsfähigkeit des SC 2482 liegt in seinen herausragenden elektrischen Kennwerten begründet. Mit einer maximalen Kollektor-Emitter-Spannung von 300V können Schaltungen realisiert werden, die signifikante Spannungsdifferenzen verarbeiten müssen. Der kontinuierliche Kollektorstrom von 0,1A ermöglicht eine feine Steuerung des Stromflusses, was für präzise Schaltungen unerlässlich ist. Die dissipative Leistung von 0,9W stellt sicher, dass der Transistor auch bei intensiver Nutzung innerhalb seiner Spezifikationen bleibt und eine Überhitzung vermieden wird, was die Lebensdauer der Komponente und des Gesamtsystems erhöht.
Anwendungsbereiche und Integration
Der SC 2482 findet aufgrund seiner Spezifikationen breite Anwendung in verschiedenen Bereichen der Elektronik. Er eignet sich ideal für:
- Schaltanwendungen: Zum schnellen und zuverlässigen Ein- und Ausschalten von Lasten in Niederspannungs- und Hochspannungsdesigns.
- Verstärkerschaltungen: In kleineren Signalverstärkern, wo präzise Kontrolle der Stromverstärkung gefragt ist.
- Netzteile: Als Teil von Regelkreisen in linearen und geschalteten Netzteilen, um Spannungen stabil zu halten.
- Signalverarbeitung: In Logikschaltungen und zur Signalaufbereitung, wo genaue Schwellenwerte wichtig sind.
- Steuerungssysteme: Zur Ansteuerung von Relais, kleineren Motoren oder LEDs in industriellen und Hobby-Anwendungen.
Das TO-92NL-Gehäuse ist ein Standardformat, das eine einfache Bestückung auf Leiterplatten ermöglicht, sowohl für Prototypen als auch für die Serienfertigung. Seine gute thermische Anbindung erleichtert die Wärmeabfuhr, auch wenn es sich um eine Komponente mit geringerer Leistung handelt, was die Stabilität über längere Betriebszeiten sichert.
Technische Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Bipolartransistor, NPN |
| Kollektor-Emitter-Spannung (Vce) | 300 V |
| Kollektorstrom (Ic) | 0,1 A |
| Verlustleistung (Pd) | 0,9 W |
| Gehäuse | TO-92NL |
| Haltbarkeit | Die robuste Konstruktion des Transistors im TO-92NL-Gehäuse gewährleistet eine hohe mechanische und thermische Belastbarkeit, was zu einer langen Lebensdauer in anspruchsvollen Umgebungen führt. |
| Temperaturbereich | Der angegebene Arbeits- und Lagerungstemperaturbereich stellt sicher, dass der Transistor seine spezifizierten elektrischen Eigenschaften über einen weiten Temperaturbereich beibehält. Präzise Werte sind im Datenblatt spezifiziert und garantieren Zuverlässigkeit unter verschiedenen Umgebungsbedingungen. |
| Anschlussart | Durchsteckmontage (Through-Hole) für einfache Lötverbindungen und stabile mechanische Fixierung auf der Platine. |
Vorteile des SC 2482 im Vergleich zu Standardlösungen
Der SC 2482 hebt sich durch mehrere Schlüsselfaktoren von generischen NPN-Transistoren ab:
- Höhere Spannungsfestigkeit: Die 300V ermöglichen den Einsatz in Schaltungen, die herkömmliche Transistoren überlasten würden, und erhöhen die Designflexibilität.
- Präzise Stromsteuerung: Der spezifizierte Kollektorstrom von 0,1A erlaubt eine feinere Abstimmung von Schaltungsparametern, was besonders in analogen und sensiblen digitalen Anwendungen von Vorteil ist.
- Optimierte Verlustleistung: Mit 0,9W ist die Verlustleistung gut kontrollierbar und ermöglicht den Einsatz ohne aufwendige Kühlkörper in vielen Anwendungen, was zu kompakteren Designs führt.
- Robuste Bauform: Das TO-92NL-Gehäuse bietet eine gute mechanische Stabilität und Wärmeableitung, was die Zuverlässigkeit im Feld erhöht.
- Langzeitstabilität: Die Qualität der Halbleitermaterialien und die Fertigungsprozesse von Lan.de stellen eine konsistente Leistung und geringe Drift über lange Zeiträume sicher.
Technische Tiefe: Das Innenleben des SC 2482
Als NPN-Bipolartransistor fungiert der SC 2482 als gesteuerter Schalter oder Verstärker. Der Stromfluss zwischen Kollektor und Emitter wird durch den Stromfluss an der Basis gesteuert. Die positive Basis-Emitter-Spannung öffnet den Kanal für den Stromfluss, während eine negative oder keine Spannung den Kanal schließt. Die hohe Kollektor-Emitter-Spannung von 300V wird durch die Dotierung und die Dicke der Halbleiterschichten erreicht, die eine hohe Durchbruchspannung ermöglichen. Die spezifizierte Verlustleistung von 0,9W bedeutet, dass der Transistor im Betrieb eine Wärmeentwicklung von maximal 0,9 Watt verkraften kann, bevor seine Temperatur kritische Werte erreicht. Dies ist ein wichtiger Parameter für die Dimensionierung von Kühlmaßnahmen und die Beurteilung der Langzeitstabilität.
FAQ – Häufig gestellte Fragen zu SC 2482 – Bipolartransistor, NPN, 300V, 0,1A, 0,9W, TO-92NL
Ist der SC 2482 für Hochfrequenzanwendungen geeignet?
Der SC 2482 ist primär für Schalt- und allgemeine Verstärkeranwendungen konzipiert. Für sehr hohe Frequenzen sind spezielle Transistoren mit optimierten Übergangszeiten und geringeren parasitären Kapazitäten erforderlich. Die genauen Frequenzgrenzen sind im Datenblatt spezifiziert.
Kann der SC 2482 direkt eine kleine Gleichstromlast wie eine LED schalten?
Ja, der SC 2482 kann eine kleine Gleichstromlast wie eine LED schalten. Es ist jedoch wichtig, den Vorwiderstand für die LED entsprechend auszulegen, um den Stromfluss durch den Transistor auf die spezifizierten 0,1A zu begrenzen und die Lebensdauer der LED zu gewährleisten.
Benötigt der SC 2482 einen Kühlkörper?
Bei einer maximalen Verlustleistung von 0,9W ist ein Kühlkörper in vielen typischen Anwendungen nicht zwingend erforderlich. Wenn der Transistor jedoch kontinuierlich nahe seiner Leistungsgrenze betrieben wird oder die Umgebungsbedingungen ungünstig sind, kann ein kleiner Kühlkörper die Betriebstemperatur senken und die Zuverlässigkeit erhöhen.
Welche Art von Basiswiderstand sollte verwendet werden, um den SC 2482 anzusteuern?
Der benötigte Basiswiderstand hängt von der gewünschten Kollektorstromstärke und der Ansteuerspannung ab. Er muss so dimensioniert werden, dass der Basisstrom ausreichend ist, um den Transistor in den gewünschten Betriebszustand (z.B. Sättigung) zu bringen, ohne die maximal zulässige Basisstromstärke zu überschreiten. Detaillierte Berechnungen finden sich in Applikationshandbüchern und auf Basis von Datenblattinformationen.
Ist das TO-92NL-Gehäuse mit dem Standard-TO-92-Gehäuse kompatibel?
Das TO-92NL-Gehäuse ist eine Variante des Standard-TO-92-Gehäuses. Die mechanischen Abmessungen und Pin-Belegungen sind in der Regel identisch, was eine direkte Austauschbarkeit in vielen Fällen ermöglicht. Es ist jedoch ratsam, die Pin-Belegung und das Datenblatt zu prüfen, um sicherzustellen, dass keine spezifischen Unterschiede bestehen, die eine Anpassung erfordern.
Welche Schutzschaltungen werden für den SC 2482 empfohlen?
Für den Schutz des Transistors vor transienten Spannungsspitzen und Überspannungen, insbesondere bei Schaltungen mit induktiven Lasten, werden oft Freilaufdioden oder Suppressordioden empfohlen. Diese leiten schädliche Spannungsspitzen ab, die beim schnellen Ausschalten von Induktivitäten entstehen.
Was bedeutet die Angabe „NPN“ für diesen Transistor?
„NPN“ bezeichnet den Typ des Bipolartransistors. Es steht für die Anordnung der Halbleiterschichten: Eine Schicht aus p-dotiertem Silizium (Basis) ist zwischen zwei Schichten aus n-dotiertem Silizium (Emitter und Kollektor) eingebettet. NPN-Transistoren werden typischerweise durch einen positiven Strom an der Basis angesteuert.
