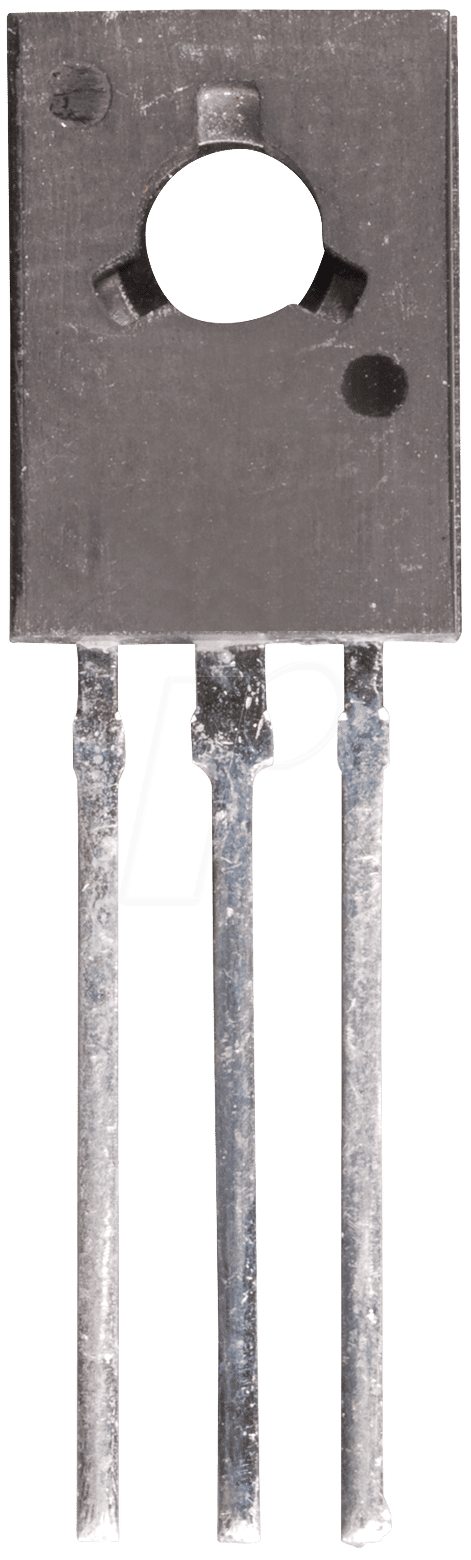

Leistungsstarker HF-Bipolartransistor SB 772 für anspruchsvolle Elektronikanwendungen
Wenn Sie einen zuverlässigen und leistungsfähigen PNP-Bipolartransistor für hochfrequente Schaltungen oder anspruchsvolle Schaltanwendungen benötigen, ist der SB 772 die ideale Wahl. Dieses Bauteil ist präzise konzipiert, um hohe Ströme und Spannungen effizient zu schalten und dabei eine exzellente Hochfrequenzleistung zu bieten. Er eignet sich hervorragend für Ingenieure, Entwickler und Hobbyisten, die Wert auf Stabilität, Präzision und Langlebigkeit in ihren elektronischen Designs legen.
Überlegene Leistung und Zuverlässigkeit des SB 772
Der SB 772 zeichnet sich durch seine spezifischen technischen Parameter aus, die ihn von Standardlösungen abheben. Mit einer maximalen Kollektor-Emitter-Spannung (VCEO) von 40V und einem maximalen Kollektorstrom (IC) von 3A bietet er ausreichend Spielraum für vielfältige Applikationen. Seine Verlustleistung von 10W im TO-126 Gehäuse gewährleistet eine zuverlässige Wärmeableitung, was für eine stabile Funktion unter Last unerlässlich ist. Dies ermöglicht den Einsatz in Bereichen, wo eine effiziente und sichere Stromversorgung oder Signalverstärkung gefragt ist, ohne die Gefahr von Überhitzung oder vorzeitigem Bauteilausfall.
Technische Spezifikationen und Vorteile
Der SB 772 ist ein PNP-Bipolartransistor, der sich durch folgende Schlüsselmerkmale auszeichnet:
- Hohe Spannungsfestigkeit: Mit 40V VCEO ist er für Anwendungen geeignet, die eine gewisse Überspannungsreserve erfordern.
- Signifikanter Stromtragfähigkeit: 3A kontinuierlicher Kollektorstrom ermöglichen den Einsatz in leistungsstärkeren Schaltungen.
- Effiziente Wärmeableitung: 10W Verlustleistung, unterstützt durch das TO-126 Gehäuse, sorgen für Betriebssicherheit.
- HF-tauglichkeit: Optimiert für den Einsatz in Hochfrequenzschaltungen, was eine breitere Palette von Anwendungen ermöglicht.
- Robuste Bauweise: Das TO-126 Gehäuse bietet mechanische Stabilität und eine gute Verbindungsmöglichkeit.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Transistortyp | PNP Bipolartransistor |
| Maximale Sperrspannung (VCEO) | 40 V |
| Maximaler Kollektorstrom (IC) | 3 A |
| Verlustleistung (PD) | 10 W |
| Gehäuseform | TO-126 |
| Anwendungsbereiche | HF-Verstärker, Leistungs-Schalter, Netzteil-Regler, Audio-Verstärker |
| Temperaturbereich | Typischer industrieller Temperaturbereich für Halbleiter |
| Gleichstromverstärkungsfaktor (hFE) | Typischerweise in einem Bereich, der für allgemeine Schalt- und Verstärkeranwendungen optimiert ist. Genaue Werte sind datenblattabhängig. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der SB 772 HF-Bipolartransistor, PNP, 40V, 3A, 10W, TO-126 ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Systemen eingesetzt werden kann. Seine spezifischen Parameter machen ihn zu einer hervorragenden Wahl für:
- Hochfrequenzschaltungen: Ob in Funkgeräten, Kommunikationssystemen oder Messtechnik, die HF-Tauglichkeit des SB 772 gewährleistet eine präzise Signalverarbeitung bei hohen Frequenzen.
- Leistungsschalter: Die Fähigkeit, bis zu 3A zu schalten, macht ihn geeignet für Anwendungen, die das Ein- und Ausschalten von Lasten erfordern, wie z.B. in Netzteilen oder Motorsteuerungen.
- Signalverstärker: In Audio-Verstärkern oder anderen analogen Schaltungen kann der SB 772 zur Verstärkung von Signalen eingesetzt werden, wobei seine Spannung und Strombelastbarkeit eine robuste Leistung gewährleisten.
- Regelschaltungen: Als Teil von Spannungs- oder Stromreglern trägt der SB 772 zur Stabilisierung von Stromversorgungen bei und sorgt für eine gleichbleibende Ausgabe.
- Prototypenbau und Entwicklung: Für Ingenieure und Entwickler, die neue Schaltungen entwerfen, bietet der SB 772 eine zuverlässige Komponente, die getestet und erprobt ist.
Die robuste Bauweise im TO-126 Gehäuse erleichtert zudem die Montage auf Leiterplatten und eine effiziente Kühlung, was besonders bei höheren Lasten von Vorteil ist. Dies garantiert eine längere Lebensdauer und Zuverlässigkeit Ihrer Schaltungen.
FAQ – Häufig gestellte Fragen zu SB 772 – HF-Bipolartransistor, PNP, 40V, 3A, 10W, TO-126
Ist der SB 772 für den Einsatz in digitalen Schaltungen geeignet?
Ja, der SB 772 kann als Schalter in digitalen Schaltungen eingesetzt werden, insbesondere wenn höhere Ströme geschaltet werden müssen oder eine schnelle Schaltgeschwindigkeit erforderlich ist. Seine Leistungsparameter sind für solche Anwendungen gut geeignet.
Wie verhält sich die Verlustleistung von 10W in der Praxis?
Die Verlustleistung von 10W gibt die maximale Leistung an, die der Transistor im Dauerbetrieb ableiten kann, ohne Schaden zu nehmen. Bei der Auslegung der Schaltung sollte sichergestellt werden, dass die tatsächliche Verlustleistung diesen Wert nicht überschreitet. Gegebenenfalls ist eine zusätzliche Kühlung durch Kühlkörper erforderlich, um die Betriebstemperatur im zulässigen Bereich zu halten.
Welche Art von Kühlung wird für den SB 772 empfohlen?
Bei Anwendungen, die nahe am maximalen Strom- oder Leistungslimit arbeiten, wird die Verwendung eines Kühlkörpers dringend empfohlen. Das TO-126 Gehäuse bietet Montageflächen für viele gängige Kühlkörper, um die Wärmeableitung zu optimieren und die Lebensdauer des Transistors zu verlängern.
Kann der SB 772 für niederfrequente Anwendungen verwendet werden?
Obwohl der SB 772 speziell für Hochfrequenzanwendungen optimiert ist, kann er problemlos auch in niederfrequenten Schaltungen eingesetzt werden, beispielsweise als Schalter oder Verstärker. Seine guten allgemeinen Transistoreigenschaften machen ihn universell einsetzbar.
Was bedeutet PNP bei einem Bipolartransistor?
PNP beschreibt die Halbleiterschichten, aus denen der Transistor aufgebaut ist. Im Gegensatz zu NPN-Transistoren werden bei PNP-Transistoren die Majoritätsträger (Löcher) für den Stromfluss verwendet. Dies bedeutet, dass der Emitter positiv und der Kollektor negativ gegenüber der Basis vorgespannt wird, um Strom fließen zu lassen.
Wo finde ich detaillierte Informationen zum Gleichstromverstärkungsfaktor (hFE) des SB 772?
Detaillierte Informationen zum Gleichstromverstärkungsfaktor (hFE), wie z.B. die Wertebereiche bei verschiedenen Kollektorströmen und Spannungen, finden Sie im offiziellen Datenblatt des Herstellers. Dieses ist in der Regel auf der Produktseite oder auf Anfrage verfügbar.
Welche Art von Anwendungen profitieren besonders von der HF-Tauglichkeit des SB 772?
Anwendungen wie HF-Mischer, Oszillatoren, breitbandige Verstärker, HF-Schalter in Funksystemen, Empfänger- und Sendeschaltungen sowie bestimmte Arten von Messtechnik profitieren maßgeblich von der gezielten Auslegung des SB 772 für Hochfrequenzbereiche, was zu geringeren Verlusten und einer besseren Leistung bei hohen Frequenzen führt.
