SB 688 – Der leistungsstarke HF-Bipolartransistor für anspruchsvolle Schaltungen
Der SB 688 HF-Bipolartransistor in PNP-Ausführung ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige und leistungsfähige Komponente für Hochfrequenzanwendungen und anspruchsvolle Schaltungsdesigns benötigen. Wenn Sie auf der Suche nach einem Bauteil sind, das hohe Spannungen, Ströme und Leistung verarbeiten kann, ohne dabei an Effizienz oder Zuverlässigkeit einzubüßen, dann ist der SB 688 Ihre erste Wahl.
Präzision und Leistung: Warum der SB 688 überlegen ist
Herkömmliche Bipolartransistoren stoßen oft an ihre Grenzen, wenn es um die Kombination aus hoher Spannungsfestigkeit, signifikantem Stromfluss und hoher Verlustleistung geht. Der SB 688 wurde speziell entwickelt, um diese Herausforderungen zu meistern. Seine robuste Konstruktion und die optimierte Halbleiterstruktur ermöglichen eine bemerkenswert hohe Leistungsdichte und Stabilität, selbst unter widrigen Betriebsbedingungen. Dies macht ihn zu einer überlegenen Wahl für Applikationen, bei denen Ausfallsicherheit und Performance Hand in Hand gehen müssen.
Technische Spezifikationen im Detail
Der SB 688 zeichnet sich durch eine beeindruckende Kombination aus elektrischen Parametern aus, die ihn für eine breite Palette von Anwendungen prädestinieren. Die PNP-Charakteristik ist für viele Schaltungstopologien vorteilhaft, insbesondere dort, wo eine negative Kollektor-Emitter-Spannung oder ein invertiertes Schaltsignal benötigt wird.
Elektrische Kenndaten
- Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung (VCEO) von 120V bietet der SB 688 eine ausgezeichnete Grundlage für Schaltungen, die mit höheren Spannungspegeln arbeiten. Dies ermöglicht eine größere Designflexibilität und Sicherheit in Netzwerkanwendungen, Leistungsverstärkern und Schaltnetzteilen.
- Strombelastbarkeit: Der kontinuierliche Kollektorstrom (IC) von bis zu 8A stellt sicher, dass der Transistor auch bei anspruchsvollen Lasten stabil und effizient arbeitet. Dies ist entscheidend für Anwendungen wie Motorsteuerungen, Leistungsregler und HF-Sender, wo hohe Ströme fließen.
- Leistungsdissipation: Eine maximale Verlustleistung (Ptot) von 80W ermöglicht es dem SB 688, erhebliche Wärmemengen abzuleiten, ohne dass die Bauteilintegrität beeinträchtigt wird. Dies reduziert die Notwendigkeit für massive Kühlkörper und ermöglicht kompaktere Designs.
- Transistortyp: Als PNP-Bipolartransistor ist der SB 688 ideal für invertierende Verstärkerschaltungen, Schalter in negativen Versorgungsspannungsbereichen und als Lastschalter geeignet.

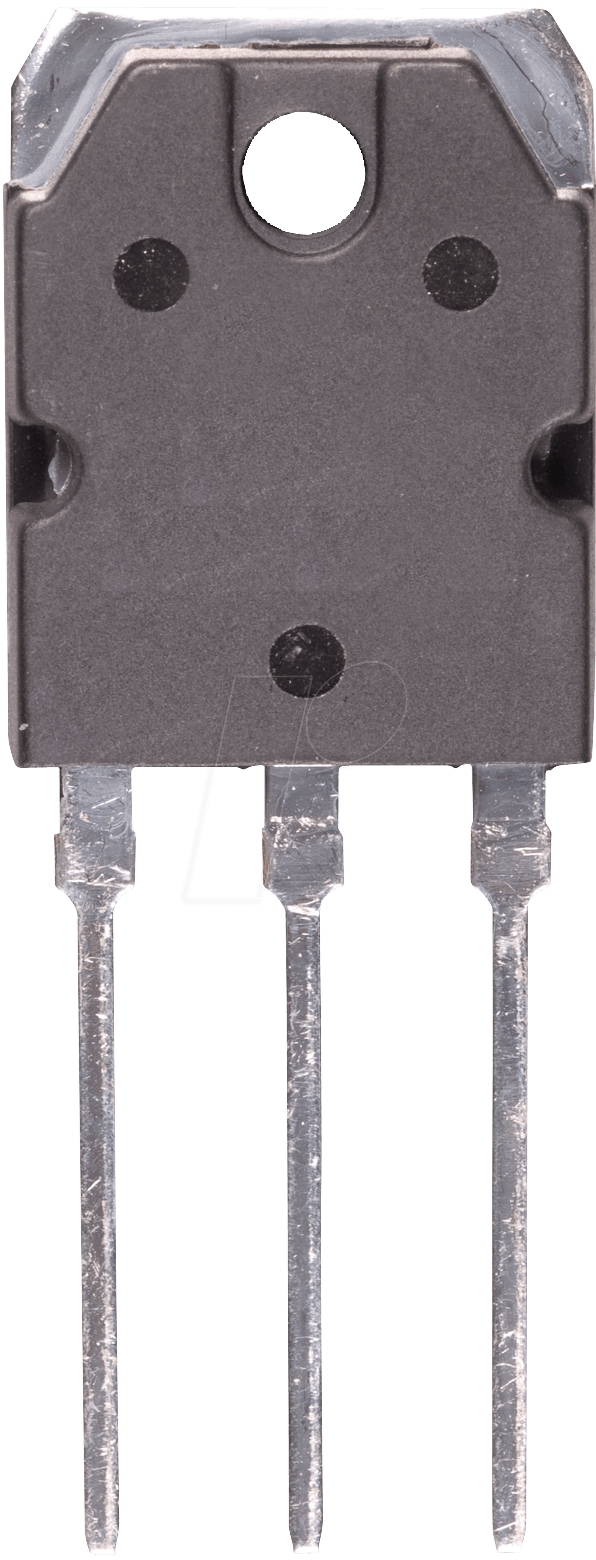

- Gehäusetyp: Das TO-3PN-Gehäuse ist ein Standard in der Leistungselektronik und bietet eine robuste mechanische Struktur sowie gute thermische Eigenschaften. Die Schraubmontage ermöglicht eine effiziente Anbindung an Kühlkörper.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des SB 688 macht ihn zu einem unverzichtbaren Bauteil in zahlreichen elektronischen Systemen. Seine Fähigkeit, hohe Spannungen und Ströme zu bewältigen, kombiniert mit einer guten thermischen Performance, eröffnet ein breites Spektrum an Einsatzmöglichkeiten:
- Leistungsverstärker: Ideal für Audio-Endstufen oder HF-Leistungsverstärker, wo hohe Ausgangsleistung und geringe Verzerrungen gefordert sind.
- Schaltnetzteile: Als Schlüsselkomponente in der primären oder sekundären Schaltstufe von AC/DC- und DC/DC-Wandlern für stabile und effiziente Energieversorgung.
- Motorsteuerungen: Zur Ansteuerung von Gleichstrommotoren, wo präzise Regelung von Geschwindigkeit und Drehmoment erforderlich ist.
- HF-Schaltungen: In Oszillatoren, Mischern und Modulatoren, die im Hochfrequenzbereich arbeiten und eine hohe Signalintegrität erfordern.
- Stromversorgungsanwendungen: Als Teil von Spannungsreglern, Ladeschaltungen oder Stromgrenzen-Implementierungen.
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen, wo robuste und zuverlässige Leistungskomponenten unerlässlich sind.
Detaillierte Produktdaten und Merkmale
Der SB 688 ist nicht nur eine Komponente, sondern eine strategische Wahl für jede Anwendung, die höchste Anforderungen an Leistung und Zuverlässigkeit stellt. Die sorgfältige Auswahl der Materialien und die präzise Fertigung gewährleisten eine herausragende Performance über die gesamte Lebensdauer.
| Merkmal | Beschreibung |
|---|---|
| Transistortyp | HF-Bipolartransistor, PNP |
| Max. Kollektor-Emitter-Spannung (VCEO) | 120 V |
| Max. Kollektorstrom (IC) | 8 A |
| Max. Verlustleistung (Ptot) | 80 W |
| Gehäusetyp | TO-3PN (Standard Leistungstransistor-Gehäuse mit Schraubbefestigung) |
| Betriebstemperaturbereich | Typischerweise -55°C bis +150°C, optimiert für industrielle Umgebungen |
| Thermischer Widerstand | Verbesserte Wärmeableitung durch TO-3PN-Gehäuse, was eine effiziente Anbindung an Kühlkörper ermöglicht und höhere Verlustleistungen zulässt. |
| Anwendungsspezifische Vorteile | Hohe Spannungs- und Stromkapazität ermöglichen kompaktere Designs und reduzieren die Notwendigkeit paralleler Bauteile. Die PNP-Konfiguration bietet Vorteile in bestimmten Schaltungstopologien. |
Häufig gestellte Fragen zu SB 688 – HF-Bipolartransistor, PNP, 120V, 8A, 80W, TO-3PN
Welche Art von Kühlung wird für den SB 688 empfohlen?
Aufgrund seiner hohen Verlustleistung von bis zu 80W ist für den SB 688 in den meisten Anwendungen eine externe Kühlung erforderlich. Ein geeigneter Kühlkörper, der über die Schraubverbindung des TO-3PN-Gehäuses angebracht wird, ist essentiell, um die Bauteiltemperatur im spezifizierten Bereich zu halten und die Lebensdauer zu maximieren. Die Wahl des Kühlkörpers hängt von der tatsächlichen Verlustleistung in der spezifischen Anwendung ab.
Kann der SB 688 für Gleichspannungs- oder Wechselspannungsanwendungen verwendet werden?
Der SB 688 ist primär für Gleichspannungsanwendungen konzipiert, insbesondere als Schalter oder Verstärker in DC-Stromkreisen. In Wechselspannungsanwendungen kann er in bestimmten Konfigurationen, wie z.B. als Teil eines Netzteils oder als Leistungsschalter in einem Brückengleichrichter, eingesetzt werden. Für reine HF-Signalverstärkung im Wechselspannungsbereich sollte die spezifische Schaltungsarchitektur berücksichtigt werden.
Was bedeutet die PNP-Charakteristik im Vergleich zu einer NPN-Konfiguration?
Ein PNP-Bipolartransistor schaltet, wenn der Basisstrom negativ relativ zum Emitter fließt und die Kollektor-Emitter-Spannung ebenfalls negativ ist. Dies steht im Gegensatz zu NPN-Transistoren, die mit positiven Spannungen und Strömen arbeiten. PNP-Transistoren sind oft in Schaltungen zu finden, die eine negative Versorgungsspannung benötigen oder als Hochseitenschalter fungieren, bei denen die Last zwischen dem Kollektor und der Masse liegt.
Wie robust ist das TO-3PN-Gehäuse in Bezug auf mechanische Belastung?
Das TO-3PN-Gehäuse ist ein robustes Metallgehäuse, das für Leistungshalbleiter entwickelt wurde. Es bietet eine gute mechanische Stabilität und eine effiziente Wärmeableitung. Die Schraubmontage sorgt für eine sichere Befestigung und einen guten thermischen Kontakt zum Kühlkörper. Es ist jedoch ratsam, bei der Montage auf die korrekte Handhabung zu achten, um Beschädigungen zu vermeiden.
Welche Schutzeinrichtungen sind für den SB 688 in einer Schaltung ratsam?
Um die Zuverlässigkeit und Lebensdauer des SB 688 zu gewährleisten, sind je nach Anwendung Schutzeinrichtungen wie schnelle Sicherungen zum Schutz vor Überstrom, Überspannungsableiter (z.B. Varistoren oder TVS-Dioden) zum Schutz vor transienten Spannungsspitzen und gegebenenfalls eine Übertemperaturschutzschaltung empfehlenswert. Eine sorgfältige Dimensionierung der Beschaltung ist unerlässlich.
Ist der SB 688 für Schaltanwendungen bei hohen Frequenzen geeignet?
Ja, der SB 688 ist als HF-Bipolartransistor klassifiziert und somit für Hochfrequenzanwendungen konzipiert. Seine Fähigkeit, hohe Ströme und Spannungen zu verarbeiten, kombiniert mit seinen intrinsischen HF-Eigenschaften, macht ihn zu einer guten Wahl für Schaltungen, die im Kilohertz- bis Megahertz-Bereich arbeiten. Die genaue obere Frequenzgrenze wird durch andere Parameter wie die Übergangszeit und die Verstärkungsbandbreite bestimmt, die in detaillierten Datenblättern spezifiziert sind.
Welche Art von Anwendungen profitieren am meisten von der 120V Spannungsfestigkeit?
Die hohe Spannungsfestigkeit von 120V macht den SB 688 besonders wertvoll für Anwendungen, die mit Netzspannungen oder deren Derivaten arbeiten. Dazu gehören insbesondere Stromversorgungen für industrielle Steuerungen, leistungsstarke Audioverstärker, HF-Sender, die in der Funktechnik eingesetzt werden, sowie diverse Schaltanwendungen in professionellen Audio- und Videogeräten, wo eine stabile und sichere Spannungsversorgung kritisch ist.
