SB 540 – Die Hochleistungs-Schottkydiode für anspruchsvolle Elektronikanwendungen
Sie suchen nach einer zuverlässigen und effizienten Lösung für Gleichrichtung und Spannungsbegrenzung in Ihren elektronischen Schaltungen? Die SB 540 Schottkydiode mit einer Sperrspannung von 40 V und einem maximalen Strom von 5 A im bewährten DO-201AD Gehäuse bietet präzise Leistung und Langlebigkeit für Profis und anspruchsvolle Hobby-Elektroniker. Speziell entwickelt, um die Nachteile herkömmlicher Silizium-Dioden in Bezug auf Durchlassspannung und Schaltgeschwindigkeit zu überwinden, ist die SB 540 die überlegene Wahl für Anwendungen, bei denen geringe Verluste und schnelle Reaktion entscheidend sind.
Schlüsselvorteile der SB 540 Schottkydiode
Die SB 540 Schottkydiode hebt sich durch eine Reihe signifikanter Vorteile von Standard-Gleichrichterdioden ab. Diese Eigenschaften machen sie zur optimalen Komponente für eine Vielzahl von Designs, die höchste Effizienz und Zuverlässigkeit erfordern.
- Niedrige Durchlassspannung: Im Vergleich zu herkömmlichen PN-Übergangsdioden zeichnen sich Schottkydioden durch eine deutlich geringere Vorwärtsspannungsabfall (Vf) aus. Dies reduziert die Leistungsverluste erheblich, was zu einer höheren Gesamteffizienz des Systems und geringerer Wärmeentwicklung führt. Bei der SB 540 ermöglicht dies eine effizientere Energieübertragung, besonders wichtig in stromversorgungsnahen Schaltungen.
- Schnelle Schaltgeschwindigkeit: Die Abwesenheit einer ausgeprägten Minoritätsladungsträger-Speicherladung in der Sperrschicht verleiht der SB 540 eine herausragende Schaltgeschwindigkeit. Dies ermöglicht einen schnellen Übergang zwischen leitendem und sperrendem Zustand, was für Hochfrequenzanwendungen, wie Schaltnetzteile oder Gleichrichterschaltungen mit PWM (Pulsweitenmodulation), unerlässlich ist. Reduzierte Schaltverluste sind die direkte Folge.
- Hohe Strombelastbarkeit: Mit einer maximalen Strombelastbarkeit von 5 A ist die SB 540 für eine breite Palette von Anwendungen geeignet, die moderate bis hohe Stromstärken erfordern. Sie eignet sich hervorragend für die Nachgleichrichtung von Transformatoren, als Freilaufdiode in Relais- oder Spulenansteuerungen oder als Schutzdiode in Netzteilen.
- Robuste Bauform (DO-201AD): Das DO-201AD Gehäuse ist ein Standard in der Industrie für Dioden mit mittlerer Leistung. Es bietet eine gute mechanische Stabilität, eine effektive Wärmeableitung durch seine Größe und eine einfache Montage durch bedrahtete Anschlüsse. Diese Bauform ist für ihre Zuverlässigkeit und Kompatibilität mit etablierten Fertigungsprozessen bekannt.
- Geringe Leckströme im Sperrzustand: Obwohl Schottkydioden für ihre niedrige Durchlassspannung bekannt sind, bieten sie dennoch einen akzeptablen Leckstrom im Sperrzustand für viele Anwendungen. Dies ist ein wichtiger Faktor für die Energieeffizienz, da minimaler Energieverlust auch im Ruhezustand gewährleistet ist.
Technische Spezifikationen und Materialgüte
Die herausragenden Eigenschaften der SB 540 Schottkydiode basieren auf ihrer sorgfältigen Konstruktion und der Verwendung hochwertiger Materialien. Die Symbiose aus Halbleitermaterial und Gehäusebauform garantiert eine optimale Leistung und Langlebigkeit.
Das Herzstück der SB 540 bildet die Schottky-Kontaktzone, typischerweise eine Metall-Halbleiter-Grenzfläche, die den charakteristischen niedrigen Spannungsabfall und die schnelle Schaltzeit ermöglicht. Im Gegensatz zu Standard-PN-Dioden, die auf der Rekombination von Majoritäts- und Minoritätsladungsträgern basieren, ist der Stromfluss in einer Schottkydiode primär von den Majoritätsladungsträgern dominiert. Dies minimiert die Speicherung von Ladungen und erlaubt die schnelle Sperrung des Bauteils.
Das verwendete Halbleitermaterial, in der Regel Silizium (Si) mit spezifischen Dotierungsprofilen, ist entscheidend für die Erzielung der spezifizierten elektrischen Parameter. Die Qualität der Metallisierung auf der Halbleiterfläche beeinflusst maßgeblich den Kontaktwiderstand und die Stabilität der Diode über Zeit und Temperatur.
Das DO-201AD Gehäuse, oft aus Epoxidharz gefertigt, bietet eine ausgezeichnete elektrische Isolation und eine gute Wärmeübertragung. Die metallisierten Anschlüsse, üblicherweise Kupfer mit einer Beschichtung aus Zinn, gewährleisten eine zuverlässige Lötbarkeit und einen geringen Übergangswiderstand zum Leiterplattensubstrat. Die mechanische Robustheit des Gehäuses schützt die empfindliche Halbleiterstruktur vor Umwelteinflüssen und mechanischer Belastung während der Montage und im Betrieb.
Anwendungsgebiete und Integration in Designs
Die SB 540 Schottkydiode ist aufgrund ihrer spezifischen Leistungseigenschaften eine äußerst vielseitige Komponente. Ihre Integration in verschiedene Schaltungsdesigns kann die Performance signifikant verbessern und Effizienzsteigerungen realisieren.
- Schaltnetzteile (SMPS): Als Gleichrichterdiode in der Ausgangsstufe von Schaltnetzteilen reduziert die SB 540 die Verluste durch ihren niedrigen Spannungsabfall und die schnelle Schaltgeschwindigkeit. Dies führt zu einer höheren Effizienz, geringerer Wärmeentwicklung und ermöglicht potenziell kleinere Kühllösungen oder sogar den Verzicht darauf.
- Spannungsregler: In linearen Spannungsreglerschaltungen oder als Schutzdiode vor dem Regler selbst kann die SB 540 dazu beitragen, die Eingangsspannung zu stabilisieren und Überspannungen zu kompensieren, während gleichzeitig Energieverluste minimiert werden.
- Pulsweitenmodulation (PWM): Anwendungen, die PWM zur Steuerung von Leistungsabgabe oder Motorgeschwindigkeit nutzen, profitieren von der schnellen Schaltzeit der SB 540. Sie ermöglicht eine präzise Steuerung der Pulsflanken und reduziert Schaltverluste im Treiberkreis.
- Batterieladegeräte: Als Diode in Ladegeräten sorgt die SB 540 für eine effiziente Gleichrichtung des Wechselstroms und verhindert das Rückfließen von Strom in die Batterie, wenn die Ladestromquelle abgeschaltet ist. Die geringen Verluste sind hierbei vorteilhaft für die Energieeffizienz des Ladevorgangs.
- Schutzschaltungen: Als Verpolungsschutz oder als Freilaufdiode für induktive Lasten (Spulen, Motoren, Relais) schützt die SB 540 empfindliche Elektronik vor schädlichen Spannungsspitzen, die beim Abschalten der Induktivität entstehen.
- Logik-Level-Konversion: In bestimmten digitalen Schaltungen, wo niedrige Spannungspegel präzise umgesetzt werden müssen, kann die SB 540 aufgrund ihres geringen Spannungsabfalls vorteilhaft eingesetzt werden.
Die Integration der SB 540 ist unkompliziert, da sie dem Standard-DO-201AD-Gehäuseformat entspricht. Die bedrahteten Anschlüsse ermöglichen eine einfache Bestückung auf Leiterplatten durch Löten oder durch Verwendung von Steckverbindern.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Schottkydiode |
| Modellbezeichnung | SB 540 |
| Maximale Sperrspannung (Vrrm) | 40 V |
| Maximaler Durchlassstrom (If(AV)) | 5 A |
| Gehäuseform | DO-201AD |
| Typische Durchlassspannung (Vf) bei 5A | Ca. 0.5 V (variiert leicht je nach exakter Ausführung und Temperatur) |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Schaltcharakteristik | Sehr schnell, geringe reverse recovery time |
| Material der Halbleiter-Sperrschicht | Metall-Halbleiter-Kontakt (Schottky-Prinzip) |
| Anschlussart | Bedrahtete Anschlüsse (Through-Hole) |
FAQ – Häufig gestellte Fragen zu SB 540 – Schottkydiode, 40 V, 5 A, DO-201AD
Was ist der Hauptvorteil einer Schottkydiode gegenüber einer Standard-Silizium-Diode?
Der Hauptvorteil liegt in der deutlich niedrigeren Durchlassspannung (Vf) und der wesentlich höheren Schaltgeschwindigkeit. Dies führt zu geringeren Leistungsverlusten, weniger Wärmeentwicklung und einer verbesserten Effizienz, insbesondere in Hochfrequenzanwendungen und stromversorgungsnahen Schaltungen.
Für welche Art von Anwendungen ist die SB 540 besonders gut geeignet?
Die SB 540 ist ideal für Schaltnetzteile, als Gleichrichter in Niederspannungsanwendungen, für Freilauf- und Schutzschaltungen, in Pulsweitenmodulation-Schaltungen (PWM) und generell überall dort, wo Effizienz und schnelle Schaltzeiten entscheidend sind und eine Sperrspannung von bis zu 40 V benötigt wird.
Was bedeutet die Angabe „DO-201AD“ beim Gehäuse?

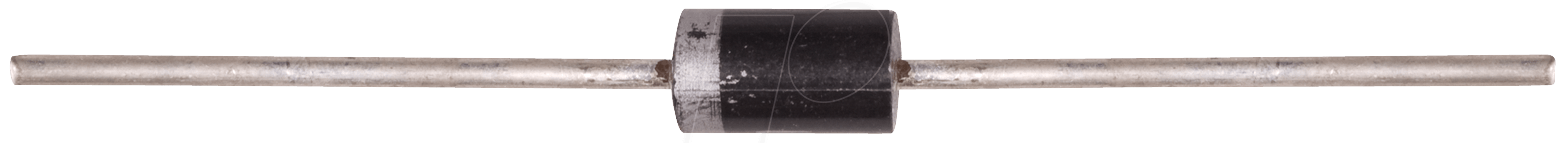

DO-201AD ist eine Standard-Industriebezeichnung für ein bedrahtetes Gehäuse für Dioden mittlerer Leistung. Es handelt sich um ein zylindrisches Gehäuse mit zwei axialen Anschlüssen, das eine gute Wärmeableitung und einfache Montage auf Leiterplatten ermöglicht.
Welchen maximalen Strom kann die SB 540 dauerhaft verarbeiten?
Die SB 540 ist für einen maximalen durchschnittlichen Durchlassstrom von 5 Ampere (If(AV)) spezifiziert. Für kurzzeitige Spitzenströme können je nach Impulsform und Kühlung höhere Werte möglich sein, dies ist jedoch aus den detaillierten Datenblättern zu entnehmen.
Wie beeinflusst die niedrige Durchlassspannung die Energieeffizienz?
Eine niedrigere Durchlassspannung bedeutet, dass weniger Energie in Form von Wärme verloren geht, wenn Strom durch die Diode fließt. Bei einer Anwendung mit hohem Stromfluss kann dies zu einer spürbaren Reduzierung des Energieverbrauchs und einer geringeren Belastung des Kühlsystems führen.
Ist die SB 540 für Hochfrequenzanwendungen geeignet?
Ja, die SB 540 ist aufgrund ihrer sehr schnellen Schaltgeschwindigkeit und der geringen Ladungsspeicherung ideal für Hochfrequenzanwendungen geeignet. Sie minimiert Schaltverluste, die bei hohen Frequenzen sonst signifikant wären.
Muss ich besondere Kühlmaßnahmen für die SB 540 treffen?
Die Notwendigkeit von Kühlmaßnahmen hängt stark von der spezifischen Anwendung und dem Betriebsstrom ab. Bei 5 A Durchlassstrom und höherer Umgebungstemperatur kann eine zusätzliche Kühlung, z.B. durch eine größere Lötfläche auf der Leiterplatte oder einen kleinen Kühlkörper, empfehlenswert sein, um die Junction-Temperatur innerhalb der zulässigen Grenzen zu halten und die Lebensdauer zu maximieren.
