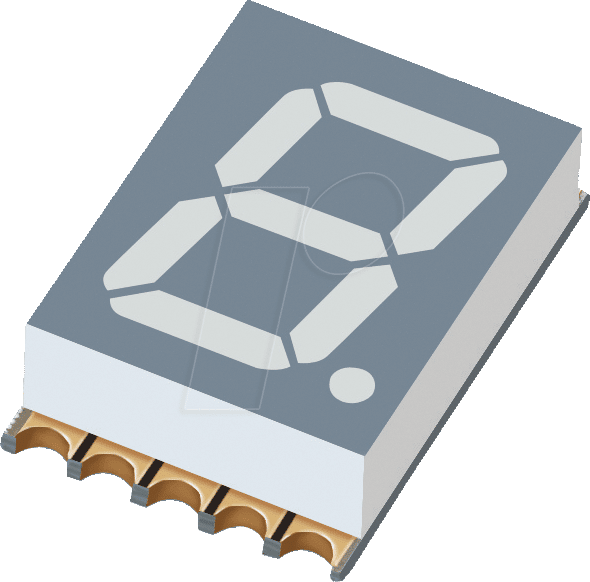

SA EL SMD 15RT – Hocheffiziente 7-Segment-Anzeige für präzise Darstellungen
Suchen Sie nach einer zuverlässigen und gut sichtbaren Anzeigeoption für Ihr nächstes Elektronikprojekt? Die SA EL SMD 15RT 7-Segment-Anzeige ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf klare Zifferndarstellungen und einfache Integration legen. Sie löst das Problem der Informationsvisualisierung in kompakten Geräten, wo Platz und Energieeffizienz entscheidend sind, und übertrifft herkömmliche Anzeigen durch ihre moderne SMD-Bauweise und die fortschrittliche AlGaInP-Technologie.
Maximale Sichtbarkeit und Zuverlässigkeit dank moderner Technologie
Die SA EL SMD 15RT besticht durch ihre herausragenden technischen Spezifikationen, die sie zur überlegenen Wahl gegenüber vielen Standardlösungen machen. Die Verwendung von Aluminium-Gallium-Indium-Phosphid (AlGaInP) in der Halbleitertechnologie ermöglicht eine kräftige rote Leuchtdichte von 15 mcd (Millicandela), was auch bei hellem Umgebungslicht eine ausgezeichnete Ablesbarkeit gewährleistet. Die 10 mm hohe Ziffernanzeige bietet eine klare und gut proportionierte Darstellung, die für eine Vielzahl von Anwendungen optimiert ist. Die Surface-Mount-Device (SMD)-Bauweise ermöglicht eine platzsparende Integration auf Leiterplatten und unterstützt automatisierte Bestückungsprozesse, was sowohl Kosten spart als auch die Produktionsgeschwindigkeit erhöht.
Vorteile der SA EL SMD 15RT – Ein Präzisionsinstrument für Ihre Projekte
- Herausragende Leuchtdichte: Mit 15 mcd bietet die Anzeige eine klare und gut erkennbare Darstellung der Ziffern, selbst unter anspruchsvollen Lichtverhältnissen. Dies ist entscheidend für Anwendungen, bei denen Informationen schnell und eindeutig erfasst werden müssen.
- Kompakte SMD-Bauweise: Die Oberflächenmontage ermöglicht eine effiziente Raumnutzung auf Leiterplatten und vereinfacht den Designprozess für kompakte elektronische Geräte. Dies ist ein signifikanter Vorteil gegenüber durchkontaktierten Bauteilen.
- Fortschrittliche AlGaInP-Technologie: Diese Halbleitertechnologie steht für hohe Effizienz, Langlebigkeit und eine gleichmäßige Farbwiedergabe, was zu einer überlegenen Performance im Vergleich zu älteren Anzeigetechnologien führt.
- Klare 10 mm Ziffernhöhe: Die gut definierte Größe der Ziffern sorgt für eine optimale Lesbarkeit aus verschiedenen Blickwinkeln und Distanzen, was für Benutzerfreundlichkeit unerlässlich ist.
- Robuste Konstruktion: Die SMD-Bauweise macht die Anzeige widerstandsfähiger gegenüber Vibrationen und mechanischer Belastung, was die Zuverlässigkeit in rauen Umgebungen erhöht.
- Energieeffizienz: AlGaInP-LEDs sind bekannt für ihre gute Energieeffizienz, was besonders bei batteriebetriebenen oder stromsparenden Geräten von großer Bedeutung ist.
- Vielseitige Anwendungsbereiche: Ob in industriellen Steuerungen, Messgeräten, Haushaltsgeräten oder Hobbyprojekten – die SA EL SMD 15RT fügt sich nahtlos in verschiedenste Applikationen ein.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | SA Electronic |
| Modellbezeichnung | SMD 15RT |
| Anzeigetyp | 7-Segment-Anzeige |
| Gehäusetyp | SMD (Surface Mount Device) |
| Halbleitertechnologie | AlGaInP (Aluminium Gallium Indium Phosphide) |
| Farbe | Rot |
| Typische Leuchtdichte (Luminanz) | 15 mcd (Millicandela) |
| Ziffernhöhe | 10 mm |
| Blickwinkel | Breiter Betrachtungswinkel, optimiert für gute Sichtbarkeit aus verschiedenen Richtungen. Die genauen Winkel hängen von der spezifischen Bauform und Linsenstruktur ab, aber AlGaInP-LEDs ermöglichen typischerweise eine gute gleichmäßige Lichtverteilung. |
| Betriebsspannung | Typischerweise im Bereich von 1.8V bis 2.4V pro Segment, abhängig von der genauen Stromansteuerung. Genaue Daten sind im zugehörigen Datenblatt zu finden. |
| Stromaufnahme pro Segment | Gering, typischerweise im Bereich von 5-10 mA für optimale Helligkeit, was eine hohe Energieeffizienz bedeutet. |
| Anzahl der Segmente | 7 Segmente plus Dezimalpunkt, um alle Ziffern (0-9) und häufige Darstellungen zu ermöglichen. |
| Langlebigkeit | Hohe erwartete Lebensdauer von zehntausenden Stunden im typischen Betrieb, charakteristisch für moderne AlGaInP-LEDs. |
| Temperaturbereich | Breiter Betriebstemperaturbereich, der für den Einsatz in verschiedenen Umgebungen geeignet ist. Spezifische Werte sind dem Datenblatt zu entnehmen, liegen aber üblicherweise zwischen -40°C und +85°C. |
| Anwendungen | Industrielle Steuerungen, Messinstrumente, Display-Module, Haushaltsgeräte, Medizintechnik, Hobby-Elektronik, Lernprojekte. |
Präzision und Vielseitigkeit für jede Anwendung
Die SA EL SMD 15RT 7-Segment-Anzeige repräsentiert die nächste Generation der Displaytechnologie für eingebettete Systeme. Durch die Kombination der bewährten 7-Segment-Struktur mit modernen SMD-Fertigungstechniken und der leistungsstarken AlGaInP-Halbleitertechnologie erhalten Anwender ein Bauteil, das sowohl in puncto Performance als auch in Bezug auf die Integrationsfreundlichkeit überzeugt. Die rote Farbe ist aufgrund ihrer guten Sichtbarkeit bei verschiedenen Lichtverhältnissen und ihrer geringeren Augenbelastung beliebt. Die präzise definierte Leuchtdichte von 15 mcd stellt sicher, dass die angezeigten Informationen auch in Umgebungen mit störenden Lichtquellen gut lesbar bleiben. Dies ist besonders in industriellen Umgebungen oder im Außeneinsatz von entscheidender Bedeutung. Die 10 mm Ziffernhöhe ist ein guter Kompromiss zwischen kompakter Baugröße und guter Ablesbarkeit, was sie für eine breite Palette von Geräten attraktiv macht. Im Vergleich zu älteren Technologien, die oft größere Abmessungen oder höhere Stromaufnahmen benötigten, bietet die SA EL SMD 15RT eine deutliche Verbesserung hinsichtlich Effizienz und Platzbedarf.
Anwendungsbereiche und Integrationstipps
Die Einsatzmöglichkeiten der SA EL SMD 15RT sind vielfältig. In der industriellen Automatisierung findet sie Anwendung in der Anzeige von Prozesswerten, Statusanzeigen oder Einstellungen an Maschinensteuerungen. Messgeräte wie digitale Thermometer, Voltmeter oder Frequenzzähler profitieren von der klaren und präzisen Ziffernanzeige. Auch in Haushaltsgeräten, wie z.B. Mikrowellen, Waschmaschinen oder Backöfen, wird sie zur Anzeige von Zeiten, Temperaturen und Programmen eingesetzt. Hobby-Elektroniker schätzen die einfache Handhabung und die Möglichkeit, komplexe digitale Informationen auf kleinem Raum darzustellen, sei es in einem selbstgebauten Messgerät, einem Steuerungssystem für Robotik oder in Lernprojekten zur Mikrocontroller-Programmierung. Die SMD-Bauweise erfordert Lötkenntnisse für Oberflächenmontage, was durch geeignete Werkzeuge und Techniken gut beherrschbar ist. Die Ansteuerung erfolgt üblicherweise über einen Mikrocontroller, der die einzelnen Segmente der 7-Segment-Anzeige entsprechend der gewünschten Ziffer oder Information aktiviert. Durch die geringe Stromaufnahme lassen sich auch mehrere Anzeigen nebeneinander ohne übermäßige Belastung der Stromversorgung betreiben.
FAQ – Häufig gestellte Fragen zu SA EL SMD 15RT – 7-Segment-Anzeige, SMD, AlGaInP, 15 mcd, 10 mm, rot
Ist diese 7-Segment-Anzeige für den Einsatz im Freien geeignet?
Ja, die SA EL SMD 15RT ist aufgrund ihrer hohen Leuchtdichte (15 mcd) und der robusten AlGaInP-Technologie gut für den Einsatz im Freien geeignet, wo Umgebungslicht die Ablesbarkeit beeinträchtigen kann. Die spezifische Wetterbeständigkeit hängt jedoch vom umgebenden Gehäuse und der Versiegelung des Gesamtgeräts ab.
Wie wird die SA EL SMD 15RT an einen Mikrocontroller angeschlossen?
Die Anzeige wird typischerweise über dedizierte digitale Pins eines Mikrocontrollers angesteuert. Jeder Anschluss repräsentiert ein Segment (A-G und DP) sowie einen gemeinsamen Anschluss (common anode oder common cathode), der entsprechend der Logik des Mikrocontrollers gesteuert wird.
Welche Stromversorgung wird für die SA EL SMD 15RT benötigt?
Die Betriebsspannung für jedes Segment liegt üblicherweise zwischen 1.8V und 2.4V. Die genaue Stromstärke pro Segment sollte so gewählt werden, dass die gewünschte Helligkeit erreicht wird, ohne die maximale Nennleistung zu überschreiten. Dies geschieht üblicherweise durch die Verwendung von Vorwiderständen, die in Reihe zu jedem Segment geschaltet werden, oder durch PWM-Ansteuerung.
Ist die rote Farbe der Anzeige gut sichtbar?
Rot ist eine der am besten sichtbaren Farben für das menschliche Auge, insbesondere bei schlechten Lichtverhältnissen. Die 15 mcd Leuchtdichte sorgt zusätzlich für eine hervorragende Sichtbarkeit der dargestellten Ziffern.
Was bedeutet SMD-Bauweise und welche Vorteile hat sie?
SMD steht für Surface Mount Device. Bauteile in SMD-Bauweise werden direkt auf die Oberfläche einer Leiterplatte gelötet und nicht durch Löcher gesteckt (wie bei THT – Through-Hole Technology). Dies ermöglicht eine höhere Packungsdichte, vereinfacht die automatisierte Fertigung und reduziert das Risiko von mechanischen Problemen durch gesteckte Bauteile.
Kann ich die Helligkeit der Anzeige anpassen?
Ja, die Helligkeit der 7-Segment-Anzeige kann durch die Regelung des Stroms angepasst werden, der durch die einzelnen Segmente fließt. Dies kann über die Wahl geeigneter Vorwiderstände oder durch Pulsweitenmodulation (PWM) über den Mikrocontroller erfolgen.
Wie lange ist die erwartete Lebensdauer der SA EL SMD 15RT?
Moderne AlGaInP-LEDs, wie sie in dieser Anzeige verwendet werden, bieten eine sehr hohe Lebensdauer, die oft zehntausende von Betriebsstunden erreicht. Die tatsächliche Lebensdauer hängt von den Betriebsbedingungen wie Strom, Temperatur und Schaltzyklen ab.
