SA 940 – Ihr zuverlässiger PNP-Bipolartransistor für anspruchsvolle Schaltungen
Der SA 940 Bipolartransistor, PNP, 150V, 1,5A, 25W im TO-220 Gehäuse ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die eine robuste und leistungsfähige Komponente für ihre elektronischen Designs benötigen. Wenn Sie nach einer zuverlässigen Schalt- oder Verstärkerkomponente suchen, die eine hohe Spannungsfestigkeit mit guten Strombelastbarkeiten kombiniert, ist der SA 940 die überlegene Wahl gegenüber weniger spezifizierten oder älteren Transistortypen. Seine präzise gefertigten Eigenschaften gewährleisten eine konsistente Performance in einer Vielzahl von Anwendungen, von Netzteilen bis hin zu Audiostufen.
Leistungsstark und Vielseitig: Die Kernmerkmale des SA 940
Der SA 940 zeichnet sich durch seine beeindruckenden Spezifikationen aus, die ihn für anspruchsvolle Einsatzgebiete prädestinieren. Mit einer maximalen Sperrspannung von 150V und einem kontinuierlichen Kollektorstrom von bis zu 1,5A bietet er eine signifikante Reserve für viele Schaltungen. Die Verlustleistung von 25W, ermöglicht durch das bewährte TO-220 Gehäuse, erlaubt den Einsatz auch bei moderater Erwärmung, ohne dass die Zuverlässigkeit beeinträchtigt wird. Diese Kombination aus hoher Spannung, ausreichender Stromtragfähigkeit und dissipierbarer Leistung macht den SA 940 zu einer exzellenten Alternative zu Standardkomponenten, die möglicherweise an ihre Grenzen stoßen.
Anwendungsbereiche und technische Vorteile
Der SA 940 Bipolartransistor findet seinen Einsatz in einer breiten Palette von elektronischen Schaltungen. Seine PNP-Charakteristik prädestiniert ihn für Anwendungen, bei denen eine negative Steuerspannung zur Aktivierung des Kollektorstroms benötigt wird. Dies ist typisch für viele Schaltungen von negativen Spannungsreglern, Gegentaktendstufen (Push-Pull-Konfigurationen) oder als Tiefsetz- (Buck) und Hochsetz- (Boost) Wandler-Topologien, bei denen er als Lastschalter fungiert.
- Hohe Spannungsfestigkeit: Mit 150V max. Sperrspannung (Vce) ermöglicht der SA 940 den Einsatz in Systemen, die höhere Spannungspegel verarbeiten müssen, was ihn für Industrieanwendungen und fortgeschrittene Leistungselektronik qualifiziert.
- Solide Strombelastbarkeit: 1,5A kontinuierlicher Kollektorstrom (Ic) erlaubt die Ansteuerung von Lasten, die eine moderate Stromaufnahme aufweisen, und bietet eine Reserve gegenüber einfacheren Transistoren.
- Effiziente Wärmeableitung: Das TO-220 Gehäuse ist für seine gute thermische Performance bekannt. Mit einer maximalen Verlustleistung von 25W kann der SA 940 auch bei aktiver Nutzung überschüssige Wärme effizient abführen, was die Langlebigkeit und Stabilität des Systems erhöht.
- Präzise Steuerung: Als Bipolartransistor ermöglicht der SA 940 eine präzise Stromsteuerung über die Basis, was für analoge Verstärkerschaltungen und lineare Regler unerlässlich ist.
- Zuverlässige PNP-Charakteristik: Ideal für Designs, die ein negatives Schaltsignal zum Aktivieren benötigen, vereinfacht er die Schaltungsentwicklung in bestimmten Architekturen.
Vergleich mit Standardlösungen: Warum der SA 940 die bessere Wahl ist
Standard-PNP-Transistoren erreichen oft nicht die Kombination aus 150V Spannungsfestigkeit und 1,5A Strombelastbarkeit. Viele kostengünstigere Alternativen sind auf niedrigere Spannungsbereiche (z.B. 40V-80V) oder geringere Stromstärken (unter 1A) beschränkt. Dies zwingt Entwickler oft dazu, mehrere Transistoren parallel zu schalten oder auf teurere, höher spezifizierte Bauteile auszuweichen, um die gewünschte Leistung zu erzielen. Der SA 940 bietet hier eine integrierte Lösung, die sowohl kosteneffizient als auch leistungsstark ist. Seine 25W Verlustleistungskapazität im TO-220-Gehäuse ist ebenfalls ein entscheidender Vorteil gegenüber Transistoren in kleineren Gehäusen, die schnell thermisch überlastet werden könnten. Dies reduziert den Bedarf an aufwendigen Kühlkörpern und vereinfacht das Platinenlayout.
Produktdetails und Technische Spezifikationen
| Eigenschaft | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor, PNP |
| Maximale Sperrspannung (Vce) | 150 V |
| Maximaler kontinuierlicher Kollektorstrom (Ic) | 1,5 A |
| Maximale Verlustleistung (Pd) | 25 W (bei bestimmter Temperatur, typischerweise um 25°C ambient) |

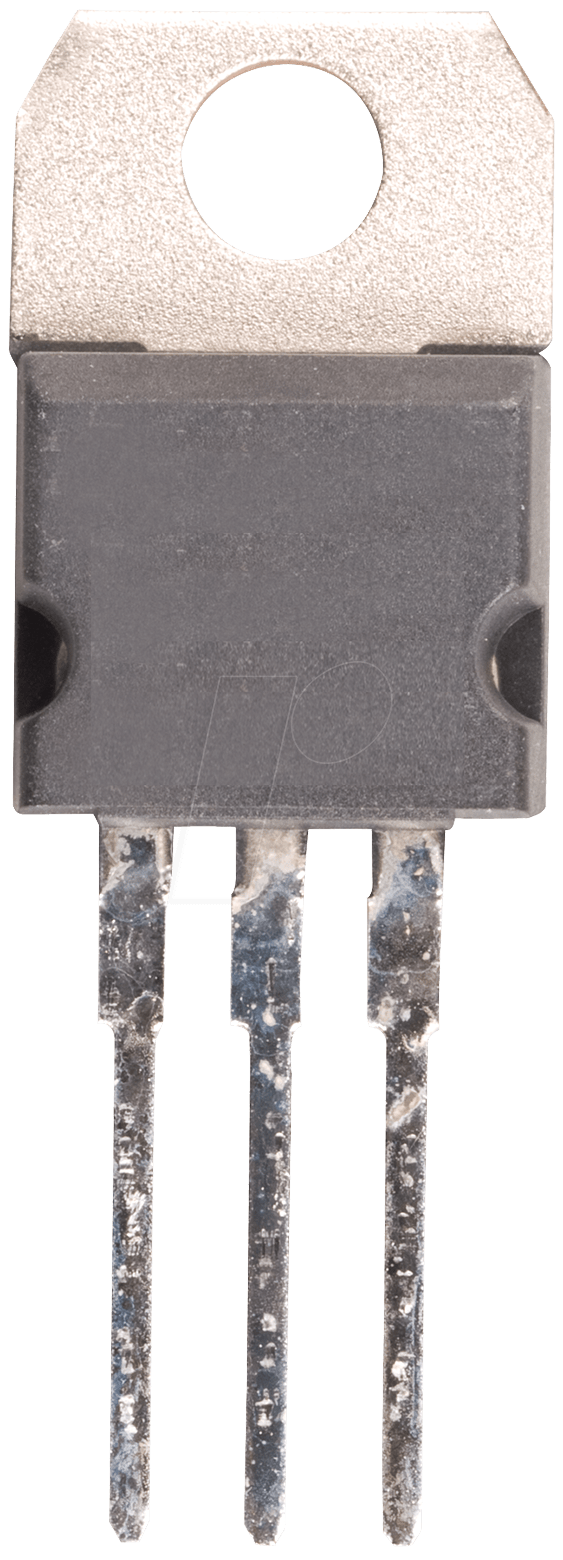

| Gehäuseform | TO-220 |
| HFE (Gleichstromverstärkungsfaktor) | Typischerweise im Bereich von 100-300 (variiert je nach Hersteller und Charge, genaue Datenblattangaben beachten) |
| Grenzfrequenz (Ft) | Typischerweise im Bereich von 50-100 MHz (abhängig von genauer Spezifikation, wichtig für Hochfrequenzanwendungen) |
| Betriebstemperaturbereich | Typischerweise -55°C bis +150°C (industriestandard, genaue Datenblattangaben beachten) |
| Anschlussbelegung (Beispielhaft für TO-220) | Pin 1: Basis (B), Pin 2: Kollektor (C), Pin 3: Emitter (E) – Hinweis: Immer Datenblatt für exakte Pinbelegung prüfen |
Die Vorteile des TO-220 Gehäuses
Das TO-220-Gehäuse ist ein Industriestandard für Leistungshalbleiter und bietet mehrere entscheidende Vorteile für den SA 940. Seine robuste Bauweise ermöglicht eine effiziente Wärmeableitung durch die Rückseite (oft mit einem Kühlkörper verbunden), was für Transistoren mit einer Verlustleistung von 25W essentiell ist. Dies stellt sicher, dass der Transistor auch unter Last im sicheren Betriebsbereich bleibt und seine Lebensdauer maximiert wird. Die integrierte Befestigungsbohrung erleichtert die mechanische Montage auf Leiterplatten oder Kühlkörpern, was ihn ideal für Prototypenbau, Kleinserienfertigung und auch industrielle Anwendungen macht, wo Zuverlässigkeit und einfache Handhabung gefragt sind.
Langzeitstabilität und Zuverlässigkeit
Die Auswahl des SA 940 Bipolartransistors gewährleistet eine hohe Langzeitstabilität in Ihren Schaltungen. Die Fertigungsprozesse für Transistoren in TO-220-Gehäusen sind hochentwickelt und auf Konsistenz ausgelegt. Dies bedeutet, dass Sie sich auf die spezifizierten Werte über einen langen Zeitraum verlassen können. Im Gegensatz zu weniger spezifizierten Komponenten, deren Leistung über die Zeit driften kann, bietet der SA 940 eine verlässliche Performance, die für kritische Anwendungen unerlässlich ist. Die robuste Konstruktion minimiert auch das Risiko von Ausfällen durch mechanische Belastung oder thermische Zyklen, was zu einer insgesamt höheren Systemzuverlässigkeit beiträgt.
Optimierung von Schaltungsdesigns mit dem SA 940
Die technischen Merkmale des SA 940 ermöglichen eine Optimierung von Schaltungsdesigns in mehrfacher Hinsicht. Die hohe Sperrspannung von 150V erlaubt es, Designs zu entwickeln, die mit höheren Versorgungsspannungen arbeiten können, ohne dass die Gefahr eines Durchbruchs besteht. Dies kann zu einer effizienteren Energieübertragung oder der Möglichkeit führen, kleinere oder weniger Komponenten in der Stromversorgung einzusetzen. Die Strombelastbarkeit von 1,5A bietet zudem Flexibilität bei der Auswahl von Lasten und ermöglicht die Ansteuerung von Motoren, Relais oder leistungsstarken LEDs, was den Anwendungsbereich des Transistors erheblich erweitert. Die Leistungsklasse von 25W, gepaart mit dem TO-220-Gehäuse, bedeutet, dass Sie oft auf separate Leistungstransistoren oder komplexere Kühlkonstruktionen verzichten können, was zu kleineren, leichteren und kostengünstigeren Endprodukten führt.
Erweiterte Anwendungsbeispiele
- Netzteil-Designs: Als Teil von Spannungsreglern, Längsreglern oder Schaltnetzteilen zur Steuerung von Stromflüssen und zur Erzeugung stabiler Ausgangsspannungen.
- Audio-Verstärker: In Gegentakt-Endstufen zur Verstärkung von Audiosignalen, wo die PNP-Charakteristik für bestimmte Ausgangsstufen-Konfigurationen benötigt wird.
- Motorsteuerungen: Zur Ansteuerung von Gleichstrommotoren oder als Teil von PWM-Steuerungen (Pulsweitenmodulation), um die Drehzahl präzise zu regeln.
- Signalaufbereitung: In komplexen Schaltungen zur Pegelanpassung oder zur Erzeugung von Schaltsignalen mit bestimmten Zeitkonstanten.
- Industrielle Automatisierung: Als Schaltelement in Steuerungsmodulen oder Relaisansteuerungen, wo Robustheit und Zuverlässigkeit entscheidend sind.
FAQ – Häufig gestellte Fragen zu SA 940 – Bipolartransistor, PNP, 150V, 1,5A, 25W, TO-220
Was bedeutet PNP und wie unterscheidet es sich von NPN?
PNP steht für Phosphorus-Nitrogen-Phosphorus und beschreibt die Halbleiterstruktur des Transistors. Bei einem PNP-Transistor fließt der Strom vom Emitter zum Kollektor, wenn die Basis eine niedrigere Spannung als der Emitter hat (negativer Stromfluss relativ zur Basis). NPN-Transistoren hingegen arbeiten mit umgekehrter Polarität, wobei der Strom vom Kollektor zum Emitter fließt, wenn die Basis eine höhere Spannung als der Emitter hat. Die Wahl zwischen PNP und NPN hängt von der spezifischen Schaltungsarchitektur und den benötigten Steuersignalen ab.
Ist der SA 940 für Hochfrequenzanwendungen geeignet?
Der SA 940 ist primär für Leistungsschalt- und Verstärkeranwendungen im Audio- oder niedrigeren Frequenzbereich konzipiert. Seine Grenzfreiquenz (Ft), die typischerweise im Bereich von 50-100 MHz liegt, ist für viele typische Anwendungen ausreichend. Für extrem schnelle Hochfrequenzschaltungen (z.B. im GHz-Bereich) sind spezialisierte HF-Transistoren mit deutlich höheren Ft-Werten erforderlich. Dennoch kann er für bestimmte Signalverarbeitungsaufgaben im kHz-Bereich oder als Teil von Zwischenfrequenzstufen durchaus geeignet sein.
Welche Art von Kühlung wird für den SA 940 empfohlen?
Bei der maximalen Verlustleistung von 25W ist eine angemessene Kühlung unerlässlich, um die Lebensdauer und Zuverlässigkeit des Transistors zu gewährleisten. Für moderate Stromanwendungen kann das TO-220-Gehäuse allein ausreichen, insbesondere wenn der Transistor nur zeitweise belastet wird. Bei Dauerbelastung oder höheren Stromstärken ist die Montage auf einem geeigneten Kühlkörper dringend empfohlen. Die Größe und Art des Kühlkörpers hängen von der tatsächlichen Verlustleistung und der Umgebungstemperatur ab. Eine gute Luftzirkulation ist ebenfalls vorteilhaft.
Kann ich den SA 940 als Ersatz für einen anderen PNP-Transistor verwenden?
Ja, der SA 940 kann als Ersatz für andere PNP-Transistoren dienen, vorausgesetzt, die elektrischen Spezifikationen (Spannung, Strom, Leistung, HFE, Frequenz) sind für die jeweilige Anwendung ausreichend oder übertroffen. Es ist wichtig, die Datenblätter des Originaltransistors und des SA 940 zu vergleichen, um sicherzustellen, dass alle kritischen Parameter erfüllt sind. Insbesondere die Pinbelegung des TO-220-Gehäuses muss mit der des zu ersetzenden Transistors übereinstimmen oder entsprechend angepasst werden.
Welche Schutzschaltungen sind beim Einsatz des SA 940 zu beachten?
Obwohl der SA 940 robust ist, sollten grundlegende Schutzschaltungen beim Entwurf von Schaltungen, die ihn verwenden, berücksichtigt werden. Dazu gehören Schutzdioden (z.B. Freilaufdioden) für induktive Lasten wie Relais oder Motoren, um Spannungsspitzen beim Abschalten zu absorbieren. Des Weiteren ist es ratsam, die Strom- und Spannungsbelastungsgrenzen nicht zu überschreiten, um einen sicheren Betrieb zu gewährleisten. Das Vermeiden von Überspannungsspitzen und eine ordnungsgemäße Ansteuerung sind ebenfalls essenziell für die Langlebigkeit des Bauteils.
Ist der SA 940 für den Einsatz in industriellen Umgebungen geeignet?
Aufgrund seiner robusten Bauweise, des bewährten TO-220-Gehäuses und der guten elektrischen Spezifikationen ist der SA 940 sehr gut für den Einsatz in industriellen Umgebungen geeignet. Viele industrielle Anwendungen erfordern Komponenten, die auch unter rauen Bedingungen zuverlässig funktionieren. Die hohe Spannungsfestigkeit, die ausreichende Strombelastbarkeit und die thermische Leistungsfähigkeit machen ihn zu einer soliden Wahl für Automatisierungsaufgaben, Stromversorgungen und Steuerungssysteme in industriellen Anlagen.
Wo finde ich detaillierte elektrische Parameter und Anwendungsbeispiele?
Detaillierte elektrische Parameter, exakte Datenblattangaben, Temperaturkoeffizienten und empfohlene Schaltungskonzepte finden Sie im offiziellen Datenblatt des Herstellers für den SA 940. Dieses Dokument ist die primäre Quelle für präzise technische Informationen und sollte von jedem Designer sorgfältig studiert werden, bevor das Bauteil in einer Schaltung eingesetzt wird. Lan.de stellt in der Regel Links zu den relevanten Datenblättern auf den Produktseiten zur Verfügung.
